气动驱动重型法兰式球形截断阀结构

　　在石化长输管线、煤化工高压流体输送、大型冶金循环水系统这类对管路截断可靠性要求极高的工况里，普通轻型球阀往往扛不住持续的高压冲刷、介质腐蚀以及频繁启闭带来的结构疲劳，这也是重型球形阀在这类场景中不可替代的核心原因。这款带气动执行机构的法兰式重型球阀，从结构设计之初就瞄准了高压、大口径、高频率启闭的严苛使用场景，阀体整体采用锻压不锈钢材质加工，相比铸造阀体，内部组织致密性提升明显，能够承受更高的管道内压，同时避免了铸造件常见的砂眼、缩松等缺陷带来的介质泄漏风险。

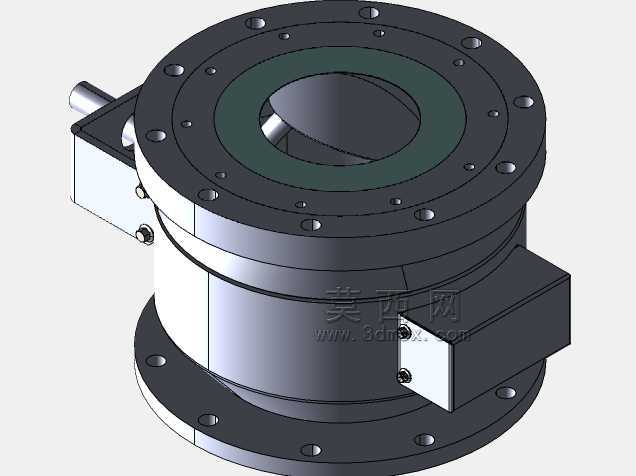

　　从安装边界来看，这款阀采用标准凸面法兰连接结构，法兰端面上均匀分布的螺栓孔严格匹配对应压力等级的管路法兰尺寸，安装时不需要额外加工过渡连接件，只要匹配对应压力等级的金属缠绕垫片，按照对角线顺序分次拧紧法兰螺栓，就能保证连接端面的密封可靠性。法兰端面的加工粗糙度控制在Ra1.6以内，能够保证垫片受压后均匀填充密封面微观间隙，避免高压工况下的界面泄漏。阀的整体通径采用全通径设计，流道内部没有缩径结构，介质通过时的流阻系数极低，不会在阀腔内部形成紊流区，一方面减少了介质带固体颗粒时对阀体内壁的冲刷磨损，另一方面也降低了管路输送的压损，适合长距离管线的流体输送需求。

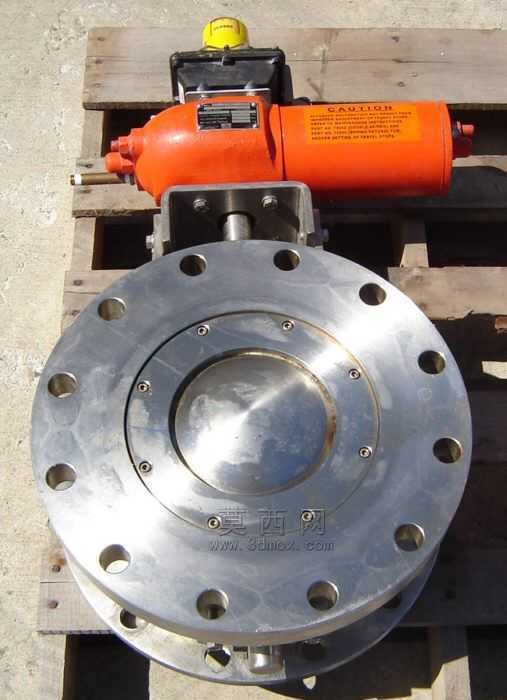

　　上部配置的气动执行机构采用拨叉式传动结构，相比齿轮齿条式气动执行器，拨叉结构在启闭行程末端的输出扭矩更大，刚好匹配重型球阀高压工况下启闭瞬间需要的高扭矩需求，避免出现阀球卡涩、启闭不到位的问题。执行器顶部配置的阀位反馈装置能够实时输出阀瓣的位置信号，接入厂区DCS系统之后，操作人员可以在中控室直接掌握阀门的启闭状态，不需要到现场手动确认，适配自动化连续生产的管路控制需求。执行器和阀体之间的连接支架采用加厚碳钢材质加工，连接轴处设置了双重防尘密封圈，能够阻挡厂区环境中的粉尘、水汽进入执行器传动腔，延长传动部件的使用寿命，即使在多粉尘的冶金车间、露天布置的化工管廊场景下，也能保证长期稳定运行。

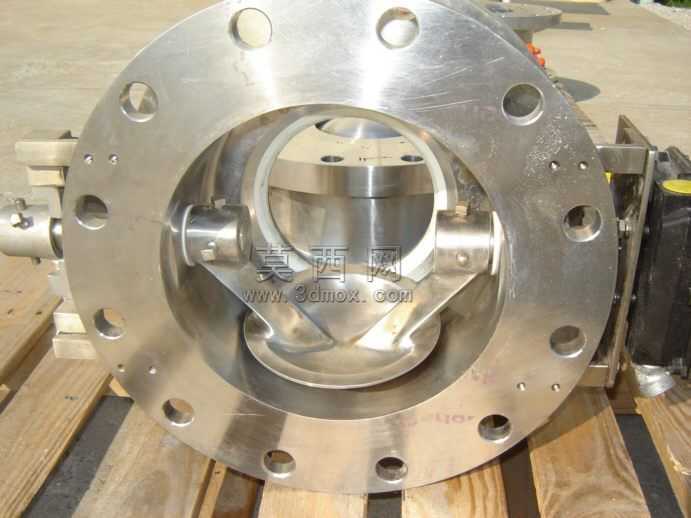

　　密封结构设计上，阀球和阀座之间采用硬密封加软密封的双重密封结构，软密封层负责低压工况下的零泄漏密封，硬密封层则在高压、高温或者介质带有固体颗粒的工况下承担密封作用，避免软密封层被高压介质冲蚀或者被颗粒划伤导致密封失效。阀杆部位采用了倒密封结构设计，当阀腔内部压力异常升高时，介质压力会将阀杆向上推压，压紧倒密封面，即使阀杆上部的填料出现老化磨损，也不会出现介质从阀杆处外漏的问题，这一点在输送易燃易爆、有毒有害介质的管路上尤为重要，能够从结构上避免外漏带来的安全风险。

　　在实际选型适配过程中，这款阀的结构尺寸完全适配现有工业管路的安装空间，执行器的横向尺寸控制在法兰外径范围以内，不会出现安装时和周边管路、支架产生干涉的问题。阀的整体重心落在法兰连接的中心轴线上，安装后不需要额外设置独立的支撑支架，依靠法兰连接的强度就可以承担阀的整体重量，减少了现场安装的工作量。日常维护时，只需要定期检查阀杆填料的压紧力、执行器的气源压力以及密封面的磨损情况，不需要将整个阀体从管路上拆下来，大幅降低了运维的时间成本。针对不同的介质特性，这款阀的密封材质还可以根据实际需求替换，比如输送高温介质时可以选用对位聚苯或者金属硬密封，输送腐蚀性介质时可以在阀体内壁堆焊耐腐蚀合金层，适配不同行业的流体控制需求。
