立式常压储槽罐体结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:371934
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计
  • 立式常压储槽罐体结构三维设计

  在化工、粮油加工、市政水处理、轻工酿造等行业的物料储运环节,立式储槽是应用覆盖面极广的静设备类型,这类设备主要承担液态、浆态甚至部分颗粒散料的中间缓存、短期存储、工序间周转功能,相比卧式储罐,立式结构的占地面积更小,相同容积下的罐体壁板受力分布更均匀,适合厂区平面空间紧张、存储介质对沉降要求不高的场景。从实际工程落地的角度看,这类储槽的设计首先要匹配现场的安装边界,通常罐体安装在预先浇筑的钢筋混凝土环形基础上,基础顶面的水平度公差需要控制在千分之二以内,避免罐体充料后因局部受力不均产生壁板变形,罐体底部设置的裙座或支腿结构,要提前和土建专业核对基础预埋螺栓的孔位间距、螺栓规格,确保现场安装时无需二次扩孔。

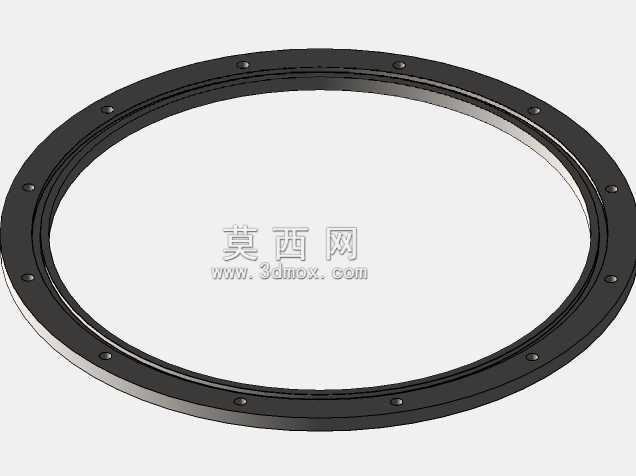

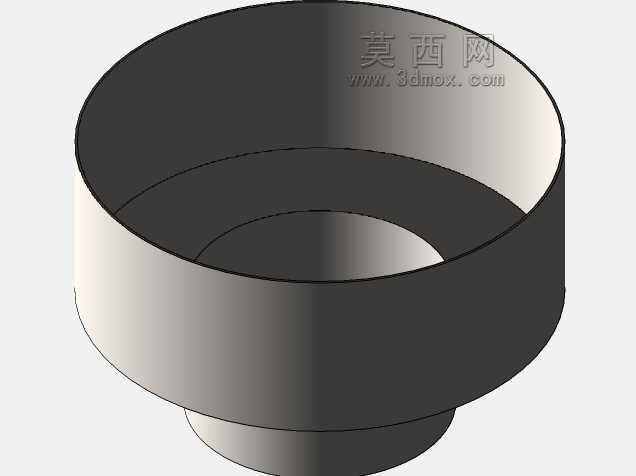

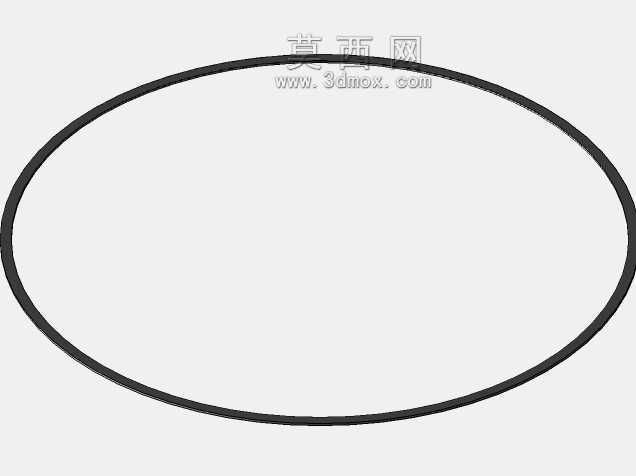

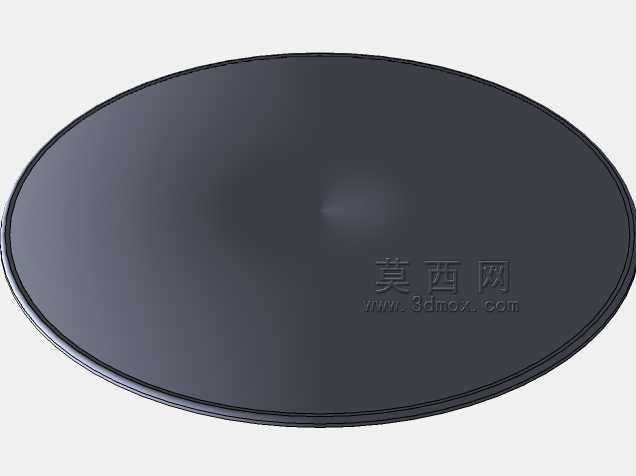

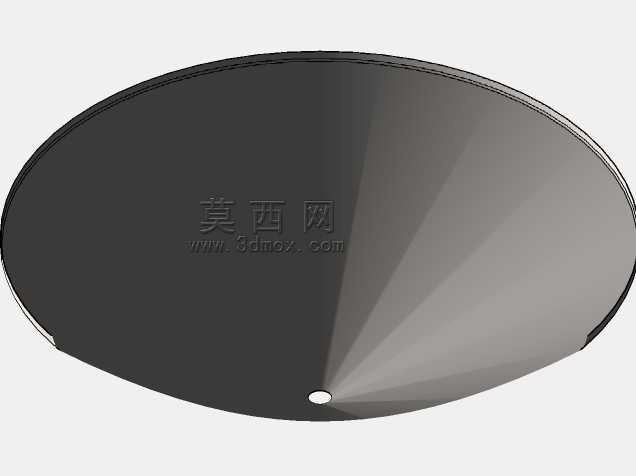

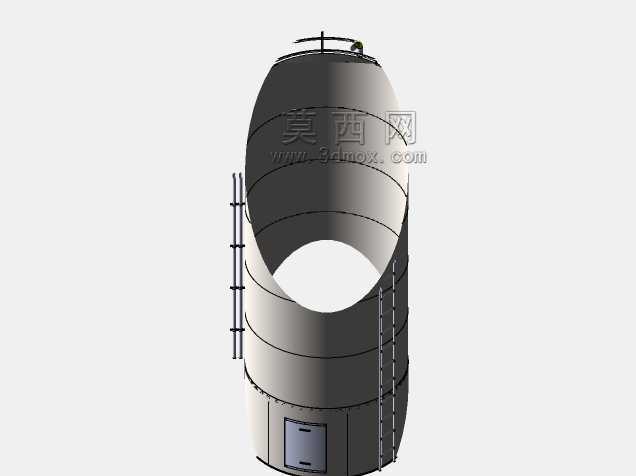

  这款立式储槽的设计采用等直径圆筒段加标准椭圆封头的结构形式,顶部封头设置了带防护栏杆的操作平台,配套直爬梯连通地面与顶部操作区,爬梯的踏棍间距控制在300mm,符合静设备操作通道的安全规范,顶部平台预留了人孔、呼吸阀接口、进料管口、液位计安装口的位置,人孔采用回转盖快开结构,方便后期检修人员进入罐体内部清理积料、检查壁板腐蚀情况。罐体下部侧壁设置了出料口与排污口,出料口的中心高度距离罐底300mm,避免沉积在罐底的杂质随出料进入下游工序,排污口直接贴紧罐底边缘,配合罐体底部的微小坡度,可在清罐时完全排空内部残液。

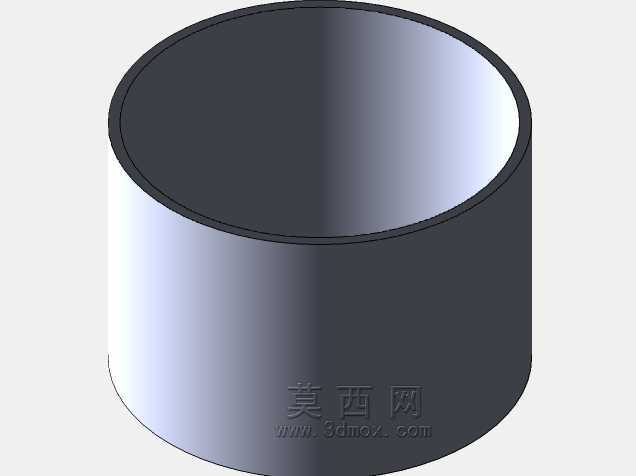

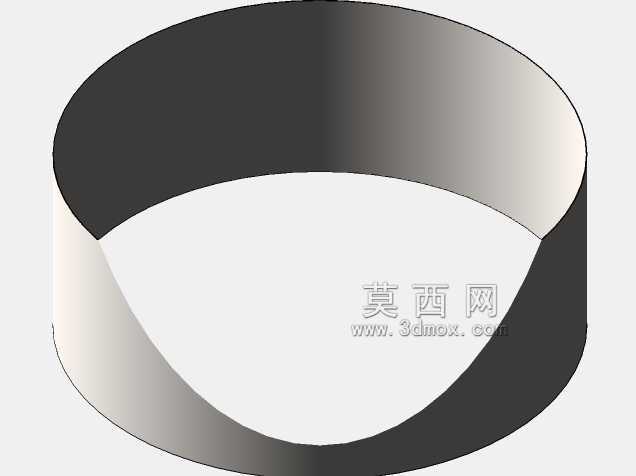

  从结构受力的设计逻辑来看,圆筒段壁板的厚度从上到下呈梯度变化,越靠近罐底的位置壁板厚度越大,因为储槽充液后,液体静压力随液位高度线性增加,罐底位置的环向拉应力达到最大值,梯度变厚度的设计既可以满足各段壁板的强度要求,又能减少上部壁板的材料用量,控制整体制造成本。壁板之间的环缝与纵缝全部采用双面焊结构,外侧焊缝打磨平齐,内侧焊缝根据存储介质的腐蚀裕量要求,预留足够的焊脚高度,对于存储弱腐蚀性介质的工况,罐体内壁还会额外做衬胶或环氧涂层处理,建模时需要预留出衬层的厚度空间,避免后期衬里施工后管口通径变小影响管路对接。

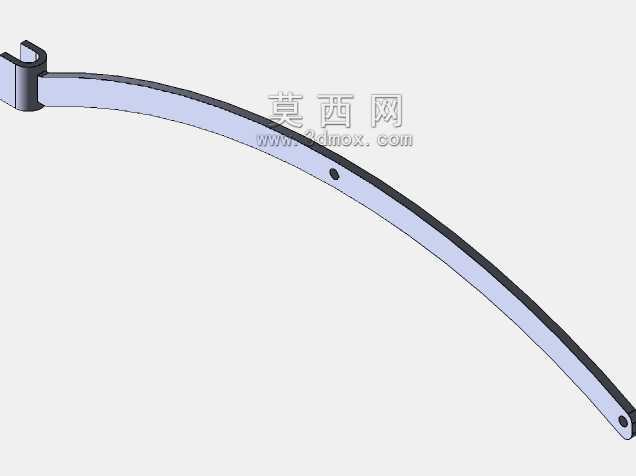

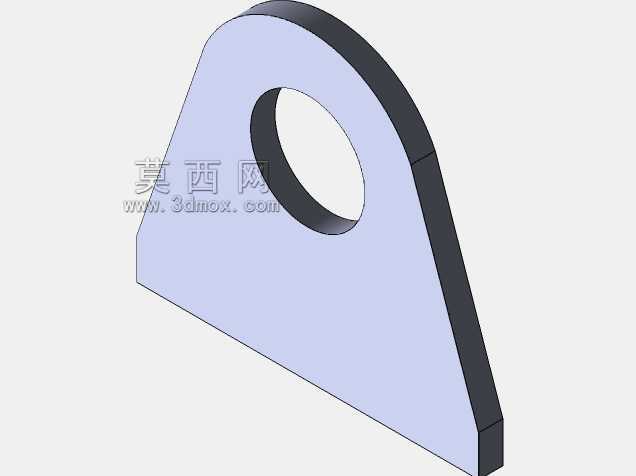

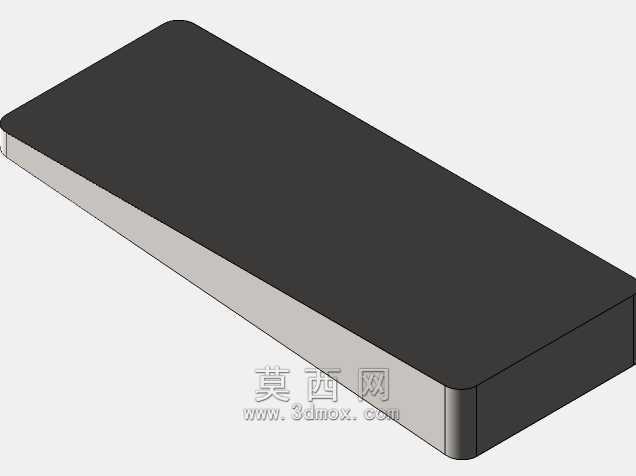

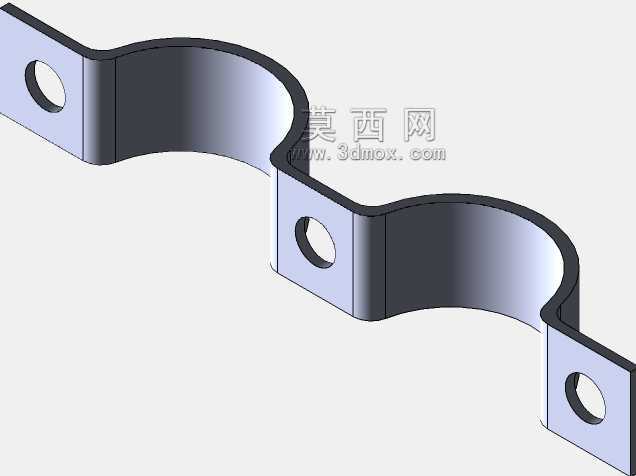

  罐体外部的直爬梯与壁板之间通过预焊的连接板固定,连接板与壁板的焊接位置避开壁板的纵环缝,距离焊缝边缘不小于100mm,防止焊接应力叠加造成壁板开裂。爬梯外侧设置了安全护笼,护笼的竖向立杆间距、横向圈板间距都符合高空作业通道的防护要求,顶部平台的栏杆高度设置为1200mm,底部设置100mm高的挡脚板,防止工具、杂物从平台坠落伤人。罐体下部靠近出料口的位置设置了侧壁人孔,当储槽容积超过100立方米时,侧壁人孔可以方便检修人员在不排空全部物料的情况下,进入罐体下部检查出料口的堵塞情况,相比仅设置顶部人孔的结构,检修效率提升明显。

  在建模过程中,需要特别注意各管口的方位角匹配,进料管通常设置在顶部平台靠近爬梯的位置,方便操作人员连接进料管路,液位计接口上下两个管口的中心线要保持在同一条铅垂线上,否则会导致液位计安装后出现测量误差,呼吸阀的位置要避开平台上的操作人员站立区域,防止呼出的介质挥发气体影响操作安全。罐体底部的裙座上设置了均匀分布的排气孔与排污孔,排气孔可以排出裙座内部积聚的挥发性气体,避免形成爆炸危险环境,排污孔可以排出裙座内部积存的雨水,防止罐底外壁长期处于潮湿环境产生腐蚀。

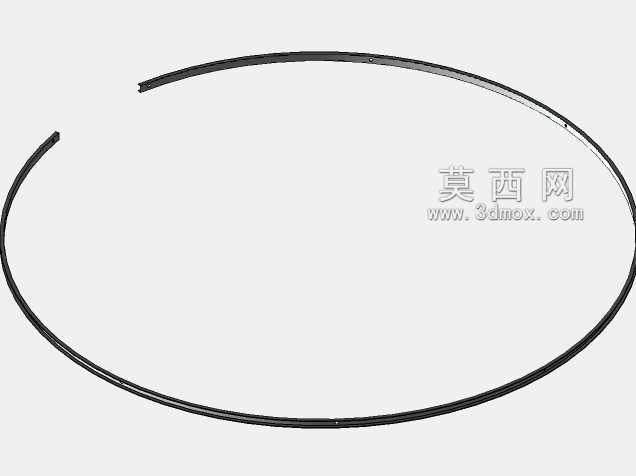

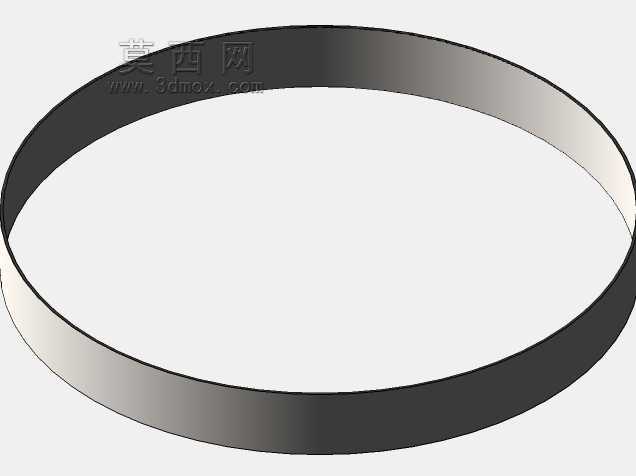

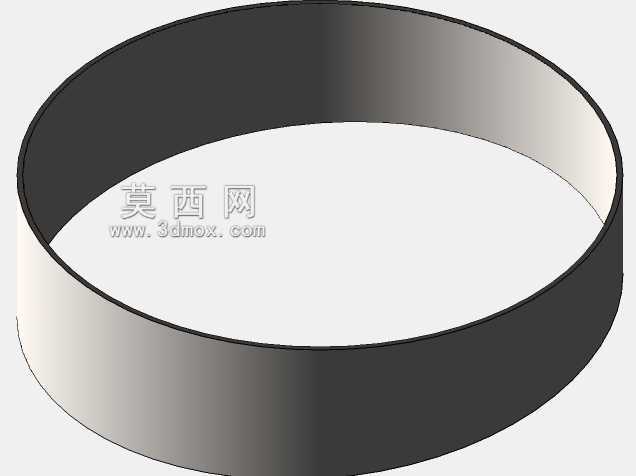

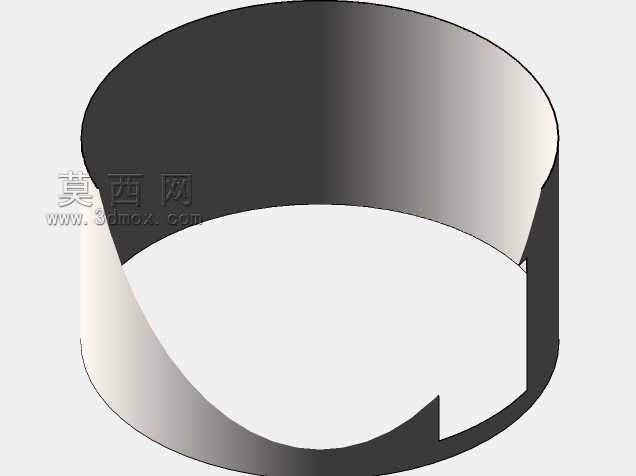

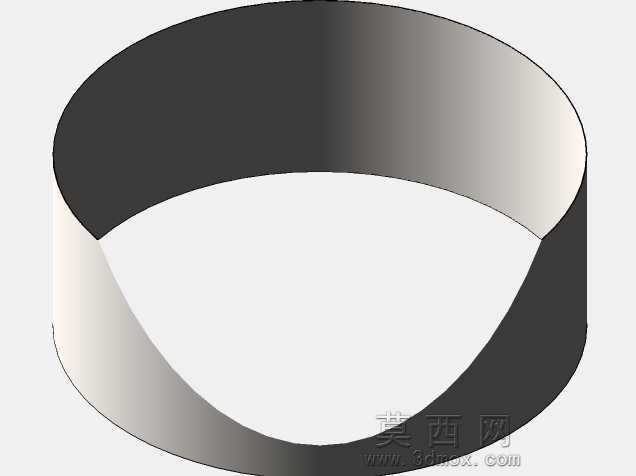

  这类储槽的现场安装通常采用倒装法施工,也就是先组装顶部封头与最上一圈壁板,然后利用液压提升装置逐圈向下组装壁板,相比正装法可以减少高空作业的工作量,建模时将每一圈壁板单独做成独立的零件,也能方便后续导出下料尺寸,指导车间的板材切割与卷圆工序。壁板卷圆后的弧度偏差需要控制在规定范围内,组对时的错边量不超过板厚的十分之一,避免焊接后出现局部应力集中。对于需要做保温的储槽,建模时还要在壁板外侧预留保温层的厚度空间,保温支撑件的焊接位置要提前在模型中标记出来,避免现场施工时随意焊接破坏壁板的防腐层。

  从日常运维的角度,这类储槽的设计还需要考虑液位检测、温度检测的接口预留,对于存储易结晶介质的储槽,侧壁还会预留伴热盘管的安装位置,建模时要注意伴热盘管与壁板之间的间距,保证伴热效果均匀,不会出现局部过热导致介质变质的情况。罐体的接地端子要在建模时明确位置,通常在裙座的对称方向设置两个接地接地板,方便现场连接静电接地网,消除物料进出过程中产生的静电,避免发生燃爆风险。
