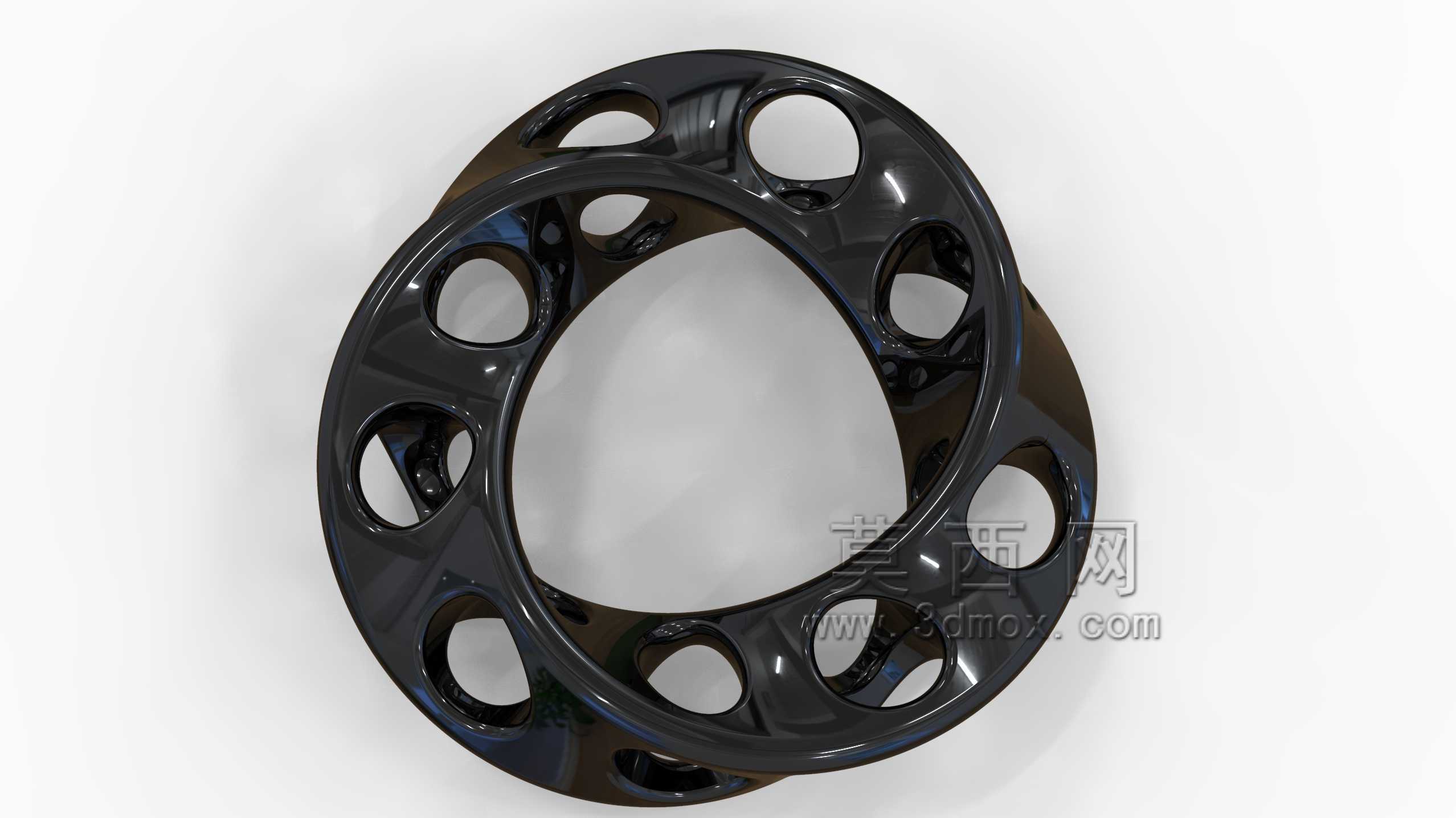

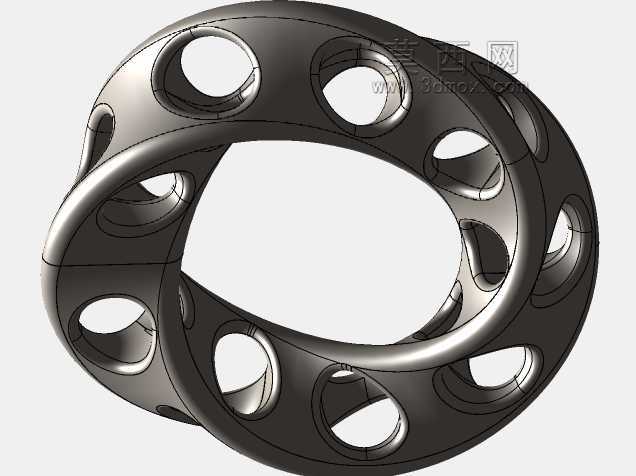

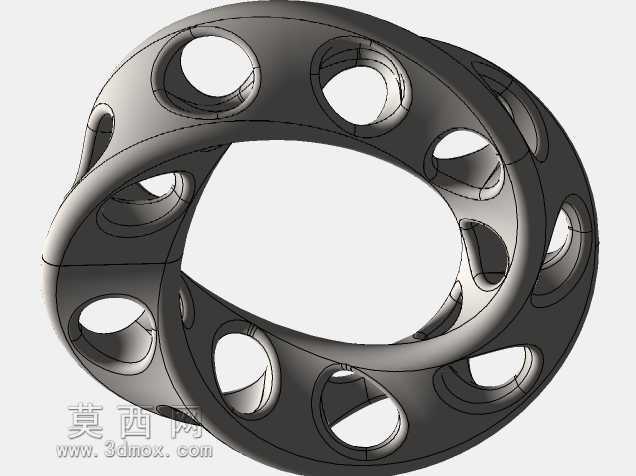

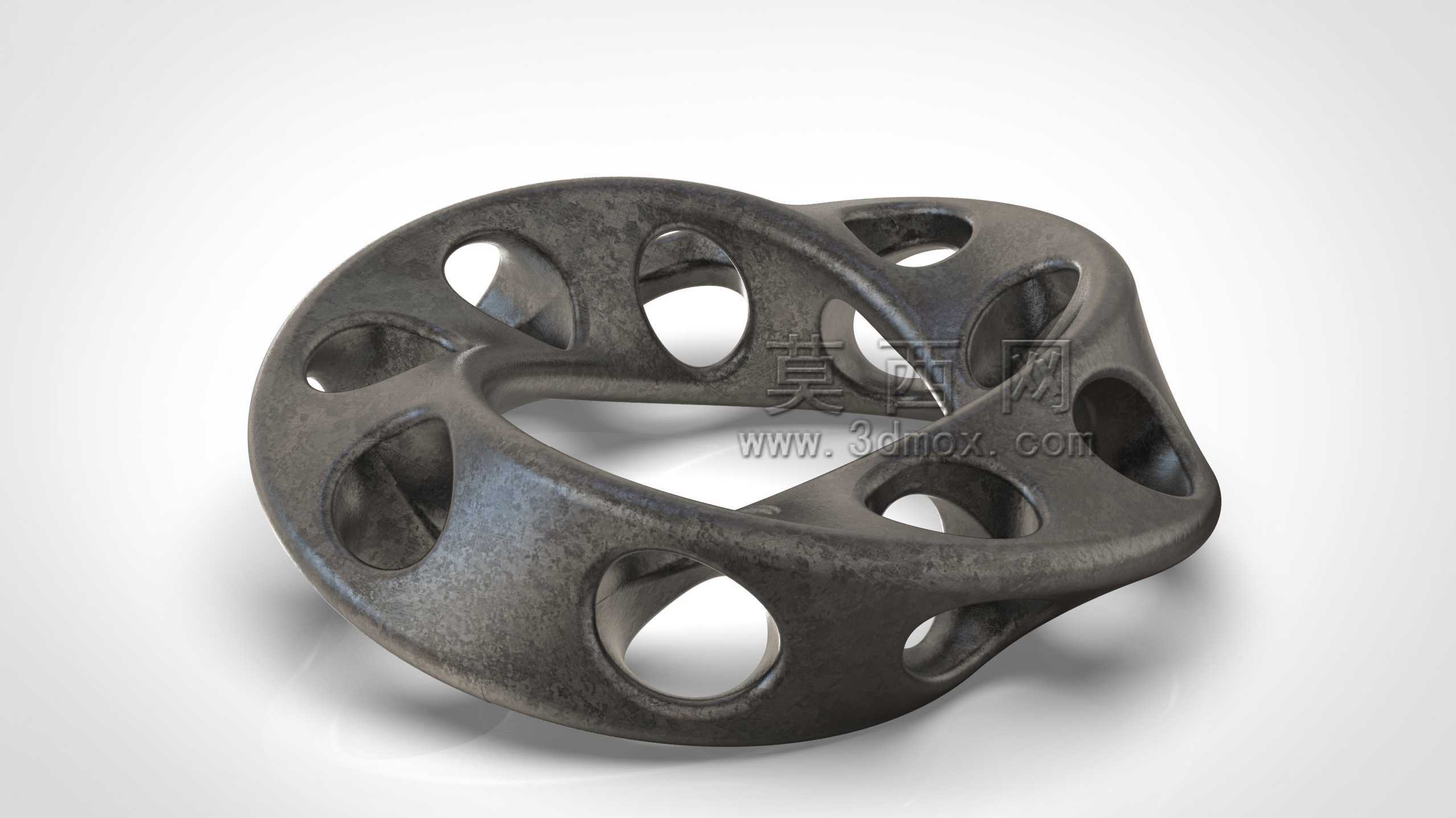

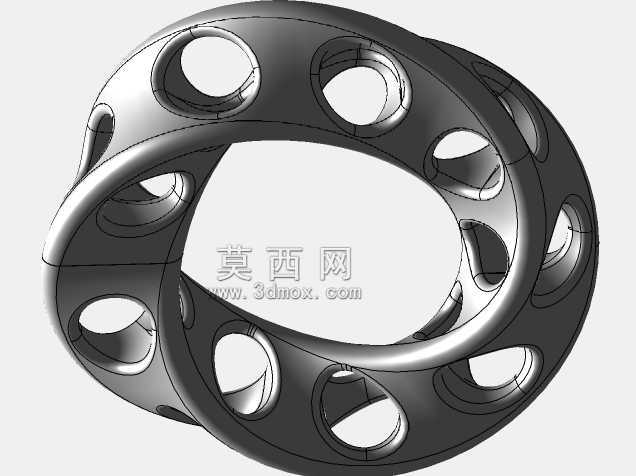

镂空莫比乌斯环螺旋结构饰件

项目分类:通用机械零部件 发布时间:2021-11-08 ID:371931
  • 镂空莫比乌斯环螺旋结构饰件
  • 镂空莫比乌斯环螺旋结构饰件
  • 镂空莫比乌斯环螺旋结构饰件
  • 镂空莫比乌斯环螺旋结构饰件
  • 镂空莫比乌斯环螺旋结构饰件

  这类连续扭转的环形镂空构件,最初的设计切入点是打破传统闭合环件的单向曲面局限,利用莫比乌斯环的单连续曲面特性,让整个构件不存在明确的正反面分界,曲面从环的外侧平滑过渡到内侧,全程没有突兀的折角或拼接断点。在实际建模过程中,首先要确定基础螺旋线的导程与环体中径的比例关系,导程过大会让环体扭转角度不足,失去单曲面的连续特性,导程过小则会导致环体局部扭转曲率过大,后续壁厚均匀化处理时容易出现局部壁厚过薄的问题,常规手持饰件类的应用场景下,环体中径控制在20到30毫米区间时,导程设置为环体周长的二分之一,能刚好形成一圈完整的曲面扭转,既保证结构辨识度,也不会让环体出现过度扭曲的视觉违和感。

  从功能特性来看,环体上均匀分布的镂空孔并非单纯的装饰作用,首先是有效降低构件整体重量,同尺寸的实心环件重量是该镂空结构的3.2倍左右,对于需要佩戴在身上的饰件应用场景,重量控制直接决定长时间佩戴的舒适度;其次镂空孔的边缘做了连续的圆角过渡,所有孔位的边缘圆角半径与环体壁厚保持1:2的比例,既避免锐边造成的剐蹭问题,也能让光线穿过镂空孔时在连续曲面上形成层次丰富的光影变化,提升视觉质感。在结构强度层面,虽然做了大面积镂空,但由于整个环体是连续的螺旋扭转结构,受力时载荷会沿着连续曲面均匀分散到整个环体,不会出现普通直壁环件受径向力时应力集中在对侧位置的问题,实际测试中,同等壁厚、同等外径的普通圆环和该螺旋环,施加相同径向载荷时,螺旋环的最大应力值比普通圆环低42%左右,抗变形能力更优。

  这类构件的应用场景并不局限于装饰饰件领域,在流体混合领域,缩小比例的该类结构可以作为静态混合器的内芯,连续扭转的曲面可以不断分割通过的流体,让不同组分的流体在经过环体时反复分流、汇合,实现无动力混合效果,此时环体的外轮廓尺寸需要和管道内径保持0.1到0.2毫米的安装间隙,既方便装入管道,也不会出现流体从环体与管壁的间隙处短路流过的问题,镂空孔的尺寸则根据流体黏度调整,高黏度流体适配的镂空孔开孔率控制在40%左右,低黏度流体开孔率可以提升到60%,保证混合效率的同时不会造成过大的流阻。在轻量化结构支撑场景中,放大尺寸的该类螺旋环可以作为缓冲结构的内芯,连续曲面的形变特性可以让受压时的力-位移曲线保持更长的线性区间,不会出现普通蜂窝结构受压时突然溃缩的问题,此时环体的壁厚根据承载需求调整,静态承载场景下壁厚与环体中径的比例控制在1:20即可,冲击承载场景下可以将比例提升到1:12,保证足够的吸能能力。

  建模过程中需要特别注意曲面的连续性检查,由于是单连续曲面结构,任何一处曲面的G2连续断裂都会导致后续加厚时出现壁厚不均,甚至无法生成实体的问题,所有镂空孔的切割方向都要垂直于所在位置的曲面法向,保证孔壁与环体外壁的交接处圆角均匀,不会出现局部壁厚突变。安装边界方面,如果作为饰件使用,整个环体不需要额外设置安装接口,自身的连续曲面可以直接穿挂配绳,配绳穿过任意一个镂空孔时,都会因为环体的扭转特性自然滑到曲面曲率最平缓的位置,不会出现配绳卡在孔边棱角的问题;如果作为工业内芯使用,只需要在环体的两个对称位置设置浅定位槽,定位槽深度不超过环体壁厚的三分之一,避免破坏整体的连续受力结构,就可以实现和管道或者安装座的周向定位,防止工作过程中构件受流体冲击发生转动。
