嵌入式长条LED线性照明灯具结构设计

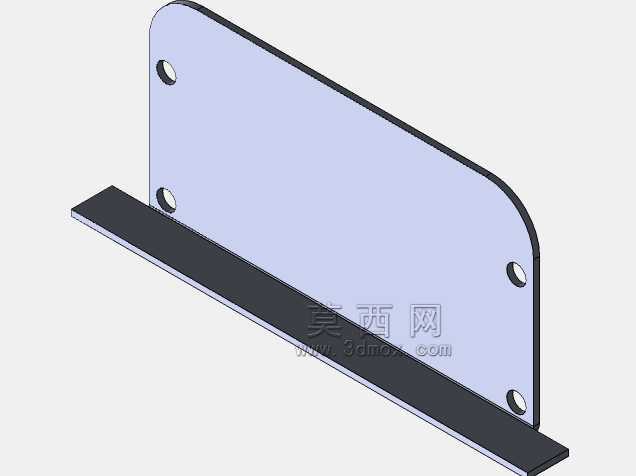

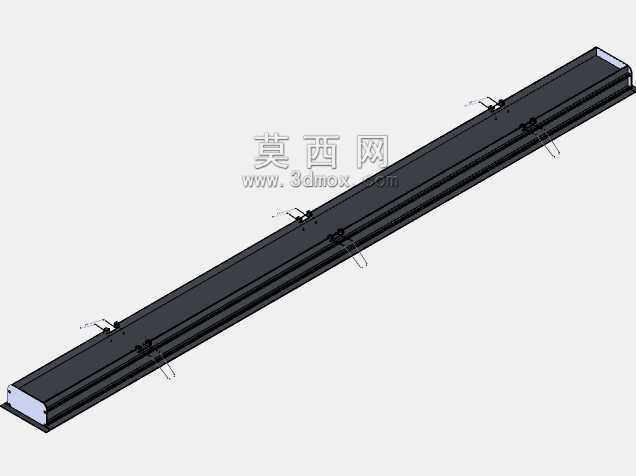

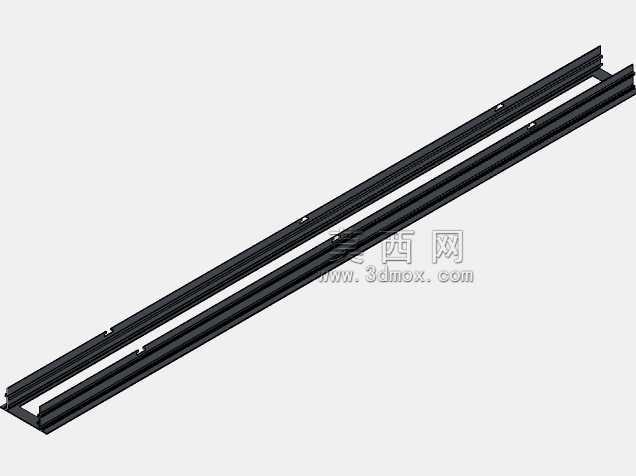

这款长条型LED照明构件，主要适配办公场所大开间吊顶暗装、商超货架区域补光、工业流水线工位局部照明、地下车库通道连续照明等场景，相比传统点光源格栅灯，其出光面连续无断点，能有效消除照明区域的暗区与重影，降低长时间处于照明环境下人员的视觉疲劳感。从结构设计逻辑来看，整体采用长条形薄壁铝型材作为主体承载框架，型材截面经过多次优化，既预留了LED灯板的安装卡槽，也整合了驱动电源的走线腔与散热鳍片结构，无需额外加装独立散热件，依靠型材自身的热传导能力即可将灯珠工作产生的热量均匀散发到周边空气中，保证灯珠长期工作的结温处于合理区间，延长光源的使用寿命。灯具两端设置有端盖封边结构，端盖上预留了供电线缆的穿线孔位，安装时可根据现场布线方向选择左端或右端进线，适配不同施工现场的走线习惯，端盖与主体型材之间采用卡扣加少量密封胶的连接方式，既可以阻挡日常使用过程中灰尘、飞虫进入灯具内部积附在出光板上影响照明效果，也能在后期维护时快速拆卸端盖，更换内部损坏的灯板或驱动部件，无需整体拆卸整根灯具，降低后期运维的工作量。灯具背部设计有多个弹性卡扣结构，安装时仅需在吊顶面板或安装基板上开出对应宽度的长条形安装槽，将卡扣向上扳起后把灯具嵌入槽内，卡扣会依靠自身弹性张力牢牢卡在安装基板背面，无需额外使用螺丝固定，单根灯具的安装时间相比传统螺丝固定款可缩短六成以上，同时这种卡扣结构具备一定的调节余量，可适配10-20mm厚度范围内的不同吊顶板材，包括石膏板、矿棉板、铝扣板等常见吊顶材质都能兼容。出光面采用磨砂扩散板材质，通过卡扣结构固定在型材正面的卡槽内，扩散板的雾度经过调校，既可以将LED灯珠的点光源充分打散形成均匀的面出光效果，避免出现眩光问题，也能保证足够的光线透过率，不会造成不必要的光效损失。在多灯拼接使用的场景下，灯具两端的端盖可更换为拼接专用连接件，实现多根灯具的无缝对接，拼接后整段照明带的出光面无明显暗缝，可满足长通道、大区域连续照明的布置需求，拼接处的导电结构采用插针式对接设计，拼接时可自动实现电路连通，无需额外在灯具之间接驳电线，进一步提升大面积布置时的施工效率。从安装边界尺寸来看，整灯宽度控制在常规吊顶龙骨的安装间距范围内，长度可根据实际使用需求做模块化调整，背部的走线腔预留了足够的空间，可容纳驱动电源与多余的线缆余量，避免安装时出现线缆挤压、弯折过度导致的绝缘层破损问题。结构设计时充分考虑了不同使用场景的安装公差，型材的直线度经过严格控制，长尺寸规格的灯具也不会出现明显的弯曲变形，保证安装后与吊顶面贴合平整，不会出现局部翘边、缝隙不均的问题。灯具的所有外露结构件都做了哑光黑色表面处理，既可以减少灯具自身对光线的反射干扰，也能适配黑色吊顶、暗装龙骨等装修风格，保证灯具嵌入安装后与周边吊顶结构视觉上融为一体，不会破坏整体装修的美观度。在结构强度方面，主体铝型材的壁厚经过校核，在正常运输、安装、使用过程中不会出现变形、弯折的问题，背部的弹性卡扣采用弹簧钢材质，经过多次弹性形变测试，长期使用也不会出现弹力衰减、卡扣松动脱落的问题，保证灯具安装后的牢固性，避免出现灯具坠落的安全隐患。
