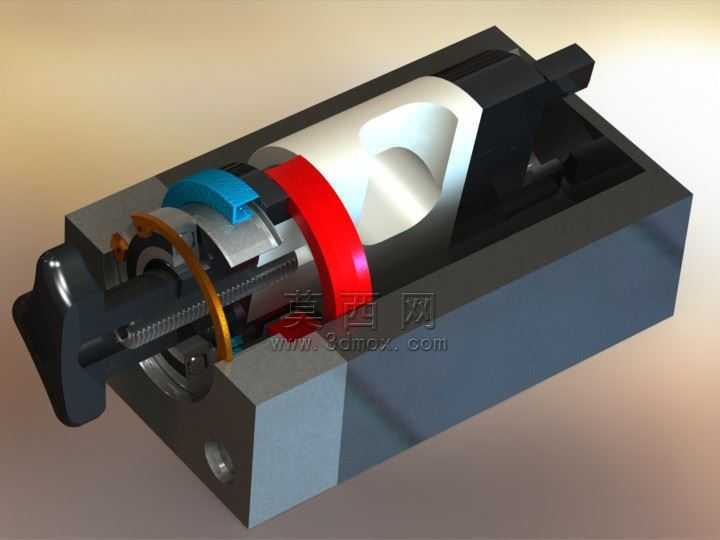

这款旋转阀的剖切模型完整呈现了阀类元件从外部安装基体到内部流道、密封、驱动组件的全部结构细节,对于流体控制回路的设计选型、结构拆解学习有较强的参考价值。从实际工业应用场景来看,这类旋转阀多部署在中小通径的液压、气动控制回路中,常见于小型加工设备的工装夹紧回路、实验台架的流体换向单元、小型液压站的支路通断控制场景,相比滑阀类元件,它的转动式换向结构抗污染能力更强,在介质带有少量细小杂质的工况下也能保持稳定的密封性能,不容易出现卡滞故障。

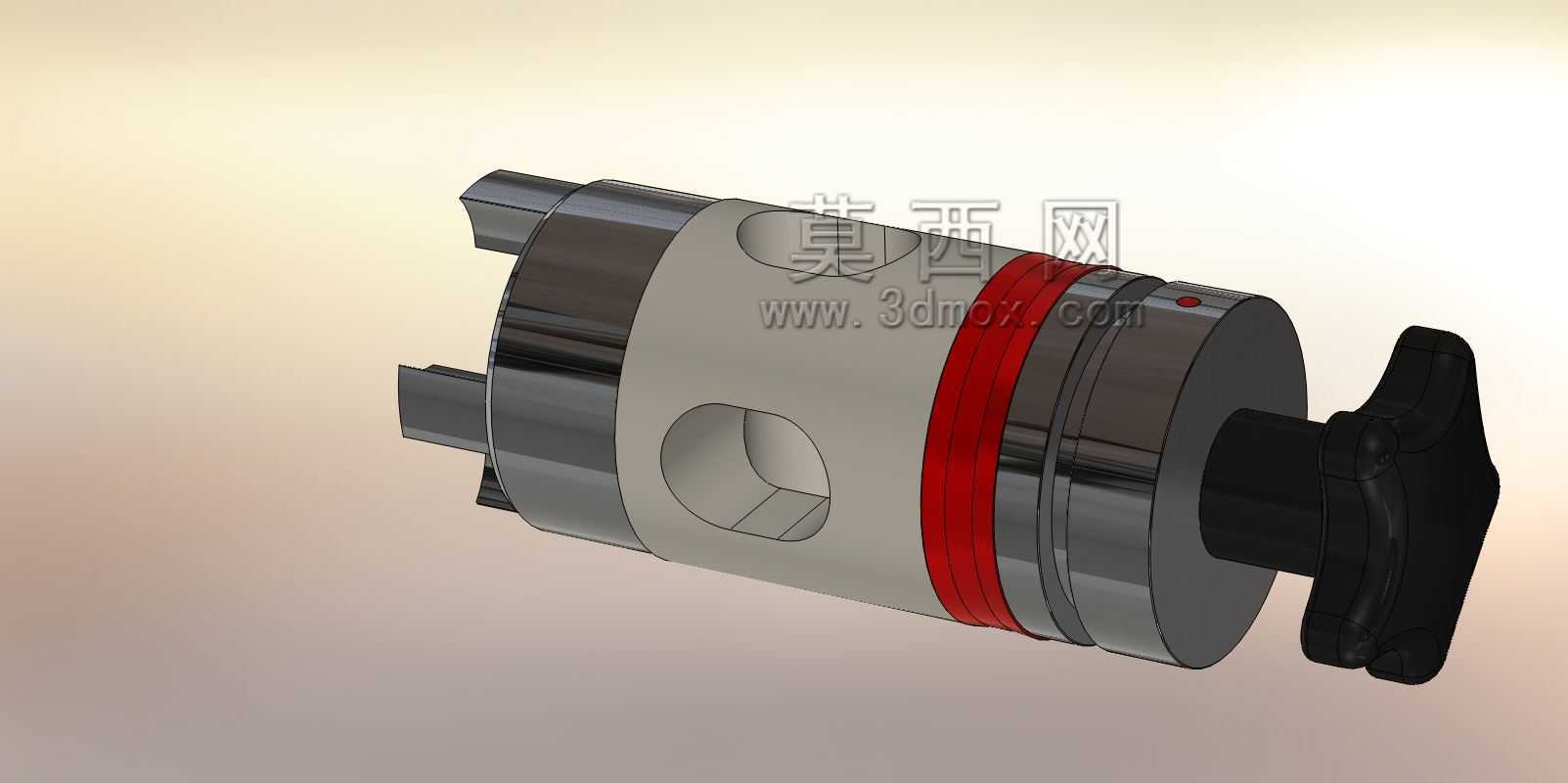

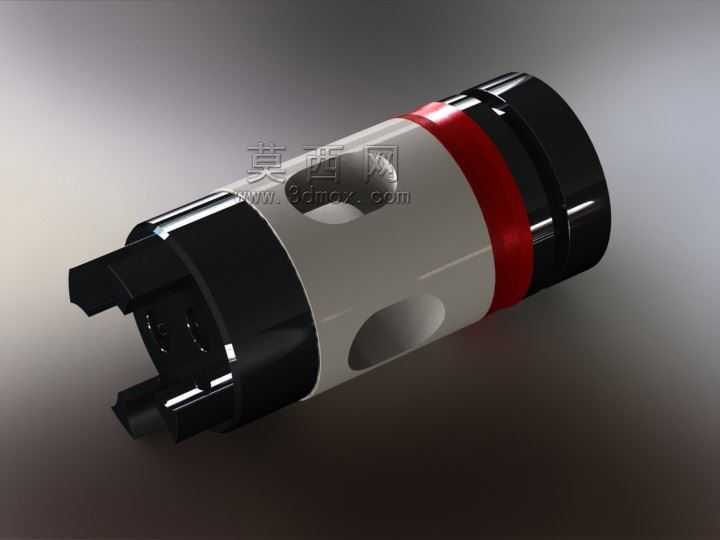

从结构设计思路来看,模型采用块式集成安装基体,整体为方正的金属阀块结构,安装面平整,可直接通过阀块边角的安装孔固定在油路板或设备安装面板上,不需要额外的安装支架,这种集成块式的设计能大幅减少管路连接的泄漏点,同时压缩元件的整体安装空间。内部的阀芯采用偏心弧形开槽结构,转动阀芯时,弧形槽会逐步对齐阀块上的进出流道,实现流量的线性调节或者通断状态的切换,相比圆柱形全周通槽的阀芯,这种弧形开槽的结构在小开度工况下的流量调节精度更高,不会出现突然开启的流量冲击,适合需要平缓调节流体流量的回路。

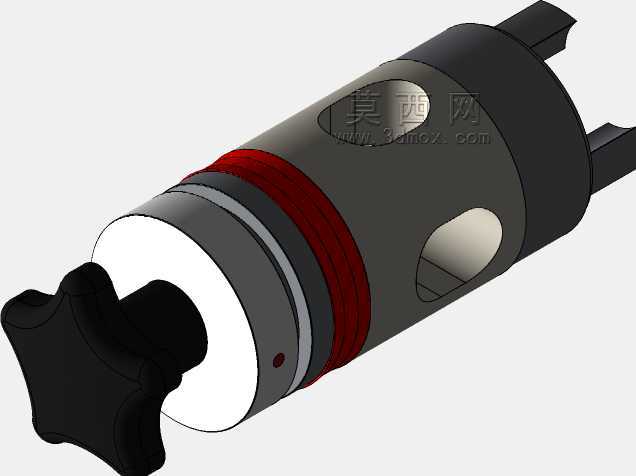

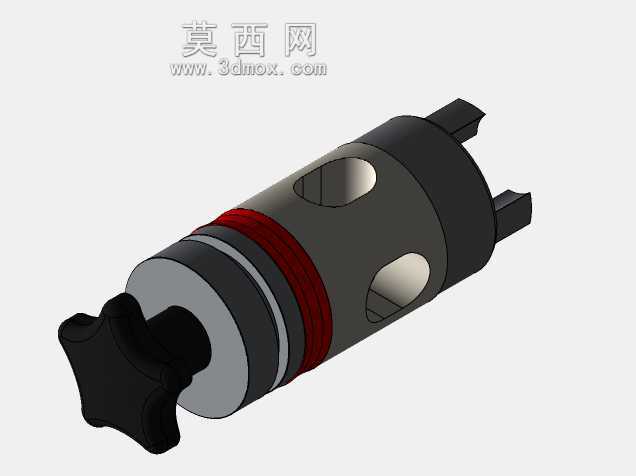

密封结构的设计是这款阀的核心细节,模型中可以看到阀芯周向布置了多道不同颜色的密封环,红色、蓝色的密封件分别对应不同压力等级的密封位置,靠近操作端的黄色挡圈可以承受阀芯转动时的轴向窜动,避免密封件被压力挤入间隙造成破损。操作端采用带防滑纹理的旋钮结构,旋钮和阀芯之间通过平键传递扭矩,同时设置了轴向定位卡簧,防止阀芯在介质压力作用下被推出阀腔,旋钮的转动角度和阀芯的开槽位置一一对应,操作人员可以通过旋钮的指向直观判断当前的阀口通断状态,不需要额外加装位置指示装置。
从安装边界来看,这款阀的整体外形为长方体结构,进出油口布置在阀块的侧面,接口为标准内螺纹形式,安装时需要预留旋钮的转动操作空间,旋钮向外伸出的长度较短,不会占用过多的外部空间,阀块底部的安装面粗糙度要求较高,和安装基板贴合时可以实现端面密封,不需要额外加装密封垫片。内部流道采用钻孔成型的工艺结构,流道转角处做了圆弧过渡,减少流体经过时的压力损失,同时避免流道死角残留介质造成的污染累积。
在实际功能特性上,这款旋转阀可以实现两位或者三位的流体换向,根据阀芯开槽的形式不同,也可以作为节流阀使用,通过控制阀芯的转动角度来调节过流面积,从而控制下游回路的流量。它的操作力矩较小,即使在额定工作压力下,也可以手动轻松转动旋钮,不需要额外的助力结构,适合手动控制的简易回路。阀芯和阀腔之间的配合间隙经过精密设计,既可以保证阀芯转动灵活,又能将内泄漏控制在允许的范围内,减少系统的容积损失。模型的剖切展示方式清晰呈现了内部各零件的装配关系,包括密封件的安装槽位置、阀芯的定位方式、流道的走向,对于刚接触阀类设计的工程师来说,可以直观理解旋转阀的工作原理,在进行类似阀件的三维建模时,也可以参考其结构比例、密封槽尺寸、安装孔的布置方式,避免出现结构干涉、密封不合理、安装空间不足的常见设计问题。
