立式管壳式换热设备三维结构设计

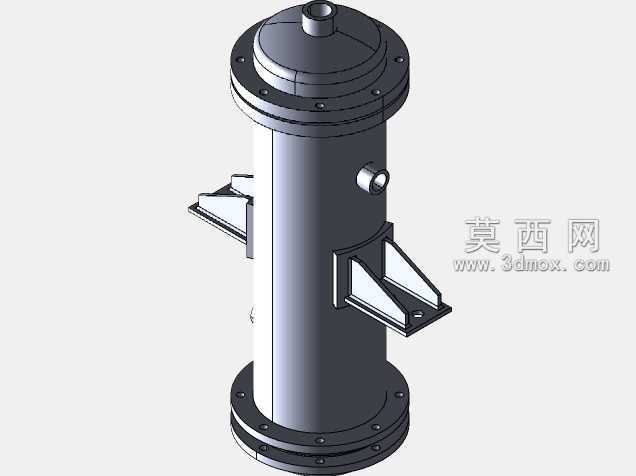

　　这款立式结构的换热设备，在化工、能源、暖通、食品加工等多个工业场景中都有广泛应用，核心作用是实现两种不同温度流体之间的热量传递，既可以作为加热器将冷流体加热到工艺所需温度，也可以作为冷凝器将气态介质冷凝为液态，或是作为冷却器带走工艺介质的多余热量，保障整套生产系统的温度参数稳定在设计区间内。从结构设计逻辑来看，采用立式筒体布局能够最大程度压缩设备的水平占地面积，对于厂房空间紧张、安装区域水平尺寸受限的场景十分友好，同时立式布置也便于设备内部冷凝液、杂质的自然沉降与排空，减少长期运行过程中内部积液、结垢带来的传热效率下降问题。设备主体采用圆柱形承压筒体结构，上下两端通过法兰结构与端盖连接，法兰连接处均匀布置螺栓孔，

　　能够保证密封面的压紧力均匀分布，避免运行过程中出现介质泄漏，这种法兰连接的设计也方便后期对设备内部换热管束进行检修、清洗与更换，不需要整体切割筒体就能完成内部维护作业。筒体侧面设置的两个对称支脚是核心的安装承载结构，支脚采用带加强筋的焊接结构，筋板呈三角形布置，能够将筒体的整体重量均匀传递到安装基础上，同时支脚的安装面预留了螺栓固定孔，安装时可以通过螺栓将设备牢牢固定在钢架或者混凝土基础上，抵消设备运行时内部介质流动、压力波动带来的振动载荷，避免设备出现偏移或者倾覆。筒体顶部设置的小直径管口是工艺介质的进出口之一，筒体侧上方的径向管口则是另一路流体的接入位置，管口的直径与位置设计充分考虑了流体在设备内部的流场分布，

　　能够让进入筒体的流体尽可能均匀分布到换热管束的各个区域，减少局部流动死区，避免出现局部换热效率不足、局部温度异常的问题。在建模过程中，对筒体的壁厚、法兰的螺栓分布圆直径、支脚的伸出长度与安装高度都做了符合工程实际的参数设定，安装边界方面，设备的重心位于筒体中下部，支脚的安装跨距经过校核，能够保证设备安装后的静态稳定性，同时预留了足够的管道连接操作空间，侧面管口与支脚之间的距离满足管道法兰安装、螺栓紧固的操作空间要求，不会出现安装时工具无法操作的问题。上下端盖采用椭圆形封头结构，相比平盖结构能够承受更高的工作压力，同时降低端盖的材料用量，封头与筒体法兰的密封面采用突面结构，适配常用的非金属垫片密封，能够满足大多数中低压工况的密封需求。设备内部的管束区域在建模时预留了足够的安装空间，管束与筒体内壁之间的间隙符合行业设计规范，既能够保证壳程流体的流动截面积合理，控制流体流速在合适区间，避免流速过快造成管束冲蚀，也能防止流速过慢导致杂质沉积在筒体底部。对于结构设计从业者来说，这款模型的结构布局具备很强的参考价值，支脚的加强筋设计、法兰的螺栓排布、管口的位置选取都遵循了压力容器与换热设备的常规设计逻辑，在进行同类型设备的三维建模时，可以参考这款模型的结构比例，调整筒体直径、高度、管口位置与支脚尺寸来适配不同的工艺参数要求，比如换热量更大的场景可以等比例放大筒体直径与高度，调整管口直径来匹配更大的介质流量，高压工况下则可以适当增加筒体与封头的壁厚，

　　调整法兰的压力等级来满足承压要求。在设备选型阶段，这类立式换热器尤其适合安装位置垂直空间充足、水平空间有限的场合，比如厂房内的钢架平台夹层、设备旁的垂直预留空位，相比卧式换热器不需要额外在筒体两端设置抽管束的检修空间，能够进一步节约厂房的使用面积。同时立式结构的排污口可以设置在筒体最底部，设备停机时内部的残留介质可以完全排空，避免残留介质长期滞留造成内部腐蚀，对于处理易结垢、有腐蚀性介质的工况来说，这种结构能够有效延长设备的维护周期，降低日常运维的工作量。建模时对各个焊接连接部位的结构都做了符合工程实际的处理，支脚与筒体的连接位置采用连续角焊缝的结构示意，法兰与筒体、封头的连接也做了焊接坡口的结构预留，能够直观展示实际加工时的焊接连接形式，方便后续生成工程图纸时直接提取焊接要求。
