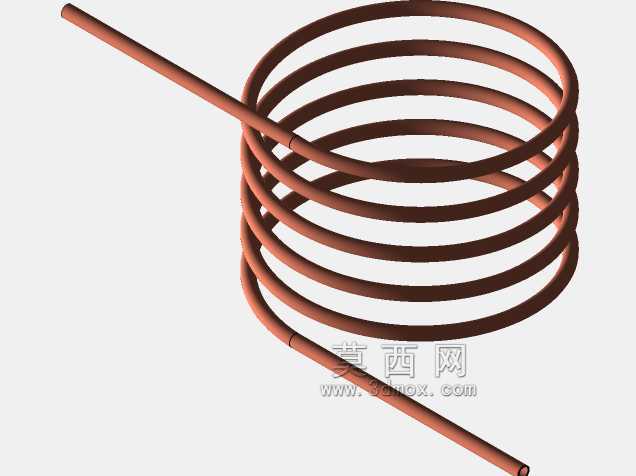

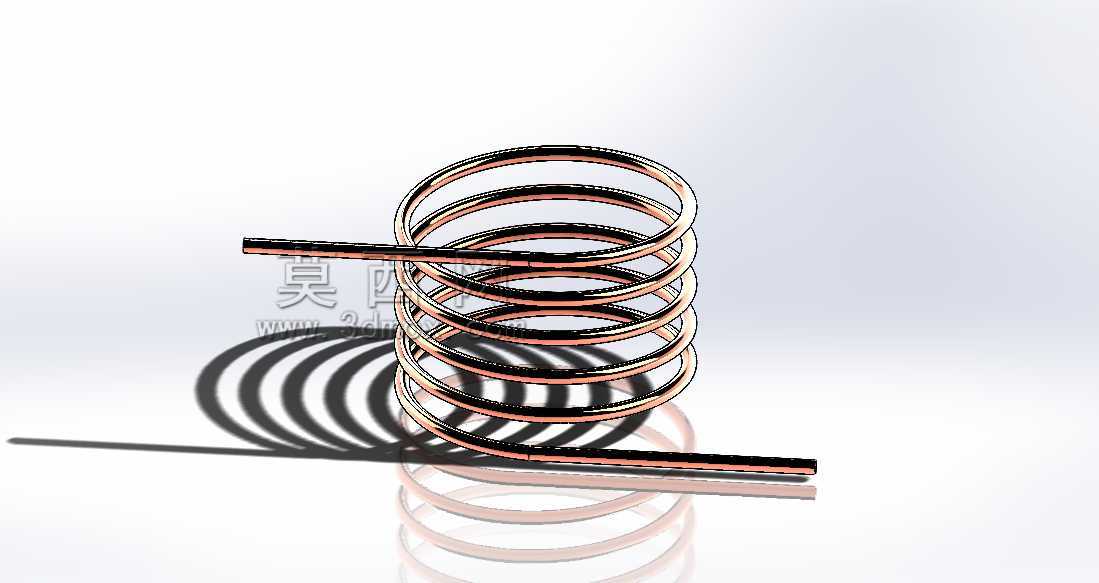

螺旋式换热用紫铜弯制盘管结构

在化工、暖通、制冷、动力配套的换热单元设计中，这类螺旋弯制的紫铜盘管是极为常见的核心换热元件，不同于直管式换热结构，螺旋形态的管路能够在有限的腔体空间内大幅拉长介质的流通路径，让管内流经的冷媒、热媒或者工艺流体有足够的停留时间完成热量传递，不需要额外占用过多的设备安装投影面积，非常适配紧凑型换热设备的内部布局需求。从实际工况适配角度看，这类盘管的两端直段是专门预留的安装接口段，设计时会严格匹配设备腔体的进出口位置，直段长度会根据端板的密封结构、接管的焊接或者卡套连接需求预留足够的操作余量，避免现场装配时出现管路长度不足、对接错位的问题；螺旋段的圈径、圈数、节距参数并非随意设定，圈径大小需要匹配换热腔体的内径，预留出管壁与腔体内壁之间的均匀间隙，既保证管外介质能够顺畅流通不出现流道死区，也能避免盘管与腔壁接触产生额外的接触热阻，影响整体换热效率；节距的控制则需要兼顾换热面积与流体扰动效果，节距过小会导致管外介质流动阻力陡增，配套的循环泵功耗会不必要地升高，节距过大则会浪费腔体内部空间，无法在有限容积内布置足够的换热面积。紫铜材质的选用是这类换热管件的核心优势，纯铜的导热系数远高于常规碳钢、不锈钢管材，在同等壁厚、同等换热面积下的热传导效率优势明显，同时紫铜本身的延展性能优异，冷弯成型过程中不需要额外加热就能加工出连续平滑的螺旋形态，弯制过程中只要控制好弯管的芯模支撑，就能避免管壁出现褶皱、减薄超差的问题，成型后的管壁光滑度好，管内介质流动时的局部阻力损失更小，也不容易在管壁内侧结垢，长期运行的换热效率衰减速度比其他材质管路更慢。在结构设计阶段，这类盘管的螺旋升角会根据管内介质的流向做针对性调整，如果管内走的是易凝析的介质，会适当调整螺旋的倾斜角度，让凝液能够顺着管壁自然流向出口端，避免积液在盘管低点造成局部水击、冻堵的问题；两端的直段会做同轴度校正，保证两个接口的中心距与设备端板的安装孔位完全匹配，装配时不需要强行掰动管路就能完成对接，减少装配应力残留，避免设备运行过程中因热胀冷缩产生应力集中导致焊缝开裂。从安装边界来看，这类盘管整体的外径尺寸需要比换热壳体内径小8到15毫米，既方便盘管整体从壳体端部顺利装入，也能保证外圈管壁与壳壁之间的环形流道均匀；两端伸出端板的长度一般控制在20到30毫米，足够完成焊接或者卡套接头的装配，过长的伸出段反而会增加外部管路对接的难度，也会增加不必要的冷量或者热量散失。在实际应用场景里，这类盘管不仅用在常规的管壳式换热器里，小型的冷水机组、恒温槽、工业油冷机、医用温控设备里也大量采用这类结构，尤其是在对设备体积有严格限制的移动式温控设备、小型实验用换热装置中，这种一体弯制的螺旋铜管不需要额外拼接焊缝，漏点风险比多段拼接的管路低很多，整体结构的可靠性更强，长期在温度交变的工况下运行时，螺旋结构本身的形变余量能够吸收一部分热胀冷缩产生的位移，减少接口位置的受力，提升整个换热单元的使用寿命。建模过程中需要重点关注弯管处的壁厚变化，冷弯过程中弯弧外侧的管壁会有自然减薄，建模时要按照实际弯制工艺的减薄率做壁厚修正，不能直接用等壁厚的螺旋扫掠生成模型，否则后续做有限元强度校核时的结果会和实际工况存在偏差，无法准确评估管路在承压状态下的应力分布；同时螺旋段的首尾过渡位置要做平滑的圆弧过渡，不能出现硬折角，避免实际加工时弯管模具无法成型，也防止介质在折角位置产生涡流造成额外的阻力损失与局部冲蚀。
