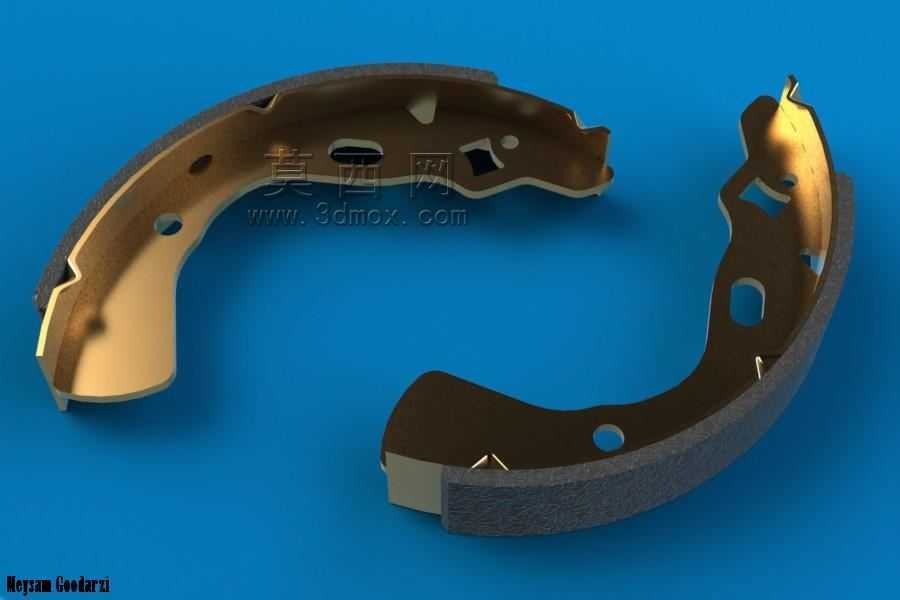

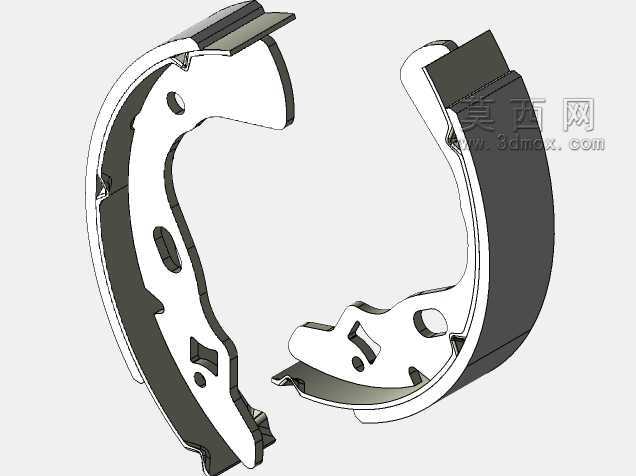

鼓式制动蹄结构三维设计

　　鼓式制动器的核心受力部件就是这类制动蹄，日常在商用车后轮、老式乘用车后轮、部分低速工程车辆的制动系统里应用极广，它的核心作用是在制动管路输入液压或者气压力时，蹄片向外张开，外侧粘接的摩擦材料紧紧压靠在制动鼓内壁，通过摩擦力把车轮转动的动能转化为热能散出，实现车辆减速或者驻车锁止。做这个部件的三维建模时，首先要捋清楚它的受力路径：制动分泵的推力作用在蹄片的一端开口位置，另一端的半圆缺口是搭在制动底板的支撑销上，张开过程中整个蹄片会绕支撑销做小角度转动，所以建模时首先要把两个安装基准的位置公差留足，支撑销配合的半圆孔同轴度要控制在合理范围，避免装车后出现卡滞、回位不畅的问题。从结构上看，这个蹄片采用弧形变截面钢板冲压焊接的基体，

　　弧形曲率完全匹配对应规格制动鼓的内圆曲率，摩擦材料粘接在基体的外弧面，基体上冲裁出的多个异形孔、圆孔，一部分是为了避让制动分泵、回位弹簧、调整机构的安装空间，一部分是为了在保证结构强度的前提下降低部件自重，减少非簧载质量，提升车辆行驶的平顺性。设计过程中要重点关注安装边界：首先是蹄片的总宽度要和制动鼓的内部宽度匹配，过宽会导致摩擦片偏磨，过窄会降低摩擦接触面积，导致制动效能不足；其次是两个端部的配合尺寸，和分泵活塞接触的端面要做局部强化，避免长期受推力出现压溃变形，和支撑销配合的圆弧面要保证表面粗糙度，减少转动过程中的磨损量。另外，摩擦材料的厚度要预留足够的磨损余量，常规工况下要保证对应的磨损寿命，

　　同时基体上的回位弹簧挂点位置要精准，保证制动解除后两个蹄片能在弹簧拉力下均匀回位，不会出现拖磨制动鼓的问题。建模时还要考虑实际生产的工艺性，基体的冲压折弯圆角要符合板材冲压的工艺要求，避免出现折弯开裂的问题，焊接位置的焊缝要避开应力集中区域，尤其是反复受制动交变载荷的位置，要减少应力集中点，避免长期使用后出现基体疲劳断裂。在实际装车匹配时，这类制动蹄的安装定位完全依托制动底板上的支撑销和分泵安装位，所以建模时要把相邻部件的装配间隙提前校核，比如蹄片和制动鼓之间的初始间隙要控制在合理范围，间隙过大会导致制动踏板行程过长，间隙过小会出现行驶中拖刹、制动鼓异常发热的问题。还要注意摩擦材料的倒角设计，在摩擦片的两端做小角度倒角，

　　避免制动初始阶段出现尖锐异响，同时减少摩擦片两端的偏磨量。很多新手建模时容易忽略蹄片的重心位置，实际上如果重心偏离转动支撑的合理范围，车辆在颠簸路面行驶时蹄片容易出现异常晃动，产生异响甚至意外摩擦制动鼓，所以在结构设计完成后要做重心校核，必要时通过局部减重孔的位置调整来优化重心分布。另外，基体表面的防锈处理也要在建模时考虑涂层厚度对装配尺寸的影响，尤其是和支撑销、分泵活塞配合的位置，涂层厚度不能过大，避免出现配合间隙不足导致的装配卡滞。这类制动蹄相比盘式制动的制动块，制动力矩放大倍数更高，适合需要大制动力的重载场景，但是散热性能相对差一些，所以在结构设计时预留的通风空隙要合理，让制动产生的热量能尽快通过空隙散出，避免长时间制动后摩擦材料出现热衰退，影响制动效能。建模过程中所有的折弯角度、孔位坐标都要完全对标实际量产部件的参数，保证导出的三维模型能直接用于装配校核、运动仿真，甚至可以直接导入CAM模块做冲压模具的加工编程，减少后续二次建模的工作量。还要注意，两个对称布置的制动蹄虽然外形近似，但是领蹄和从蹄的受力方向不同，部分孔位的位置会有细微差异，建模时不能简单做镜像处理，要逐一核对每个特征的位置，避免出现装配时零件无法互换的问题。
