16英寸边缘连接式制动盘安装基座结构

项目分类:制动器 发布时间:2021-11-08 ID:369937
  • 16英寸边缘连接式制动盘安装基座结构
  • 16英寸边缘连接式制动盘安装基座结构
  • 16英寸边缘连接式制动盘安装基座结构
  • 16英寸边缘连接式制动盘安装基座结构
  • 16英寸边缘连接式制动盘安装基座结构
  • 16英寸边缘连接式制动盘安装基座结构

  在商用车制动系统、重载工业传动制动单元的设计场景中,这类适配16英寸边缘尺寸的盘式制动连接结构,是承担制动力矩传递、制动盘定位支撑的核心部件。日常做底盘制动系统三维布局时,经常会遇到制动盘与轮毂轴端的匹配问题,很多现成的制动盘模型只做了盘面结构,忽略了轴端连接的凸台部分,导致装配时出现干涉、安装面贴合度不足的问题,这个结构刚好把盘面与连接基座做了一体化的设计还原,能直接用于制动系统的装配校核。

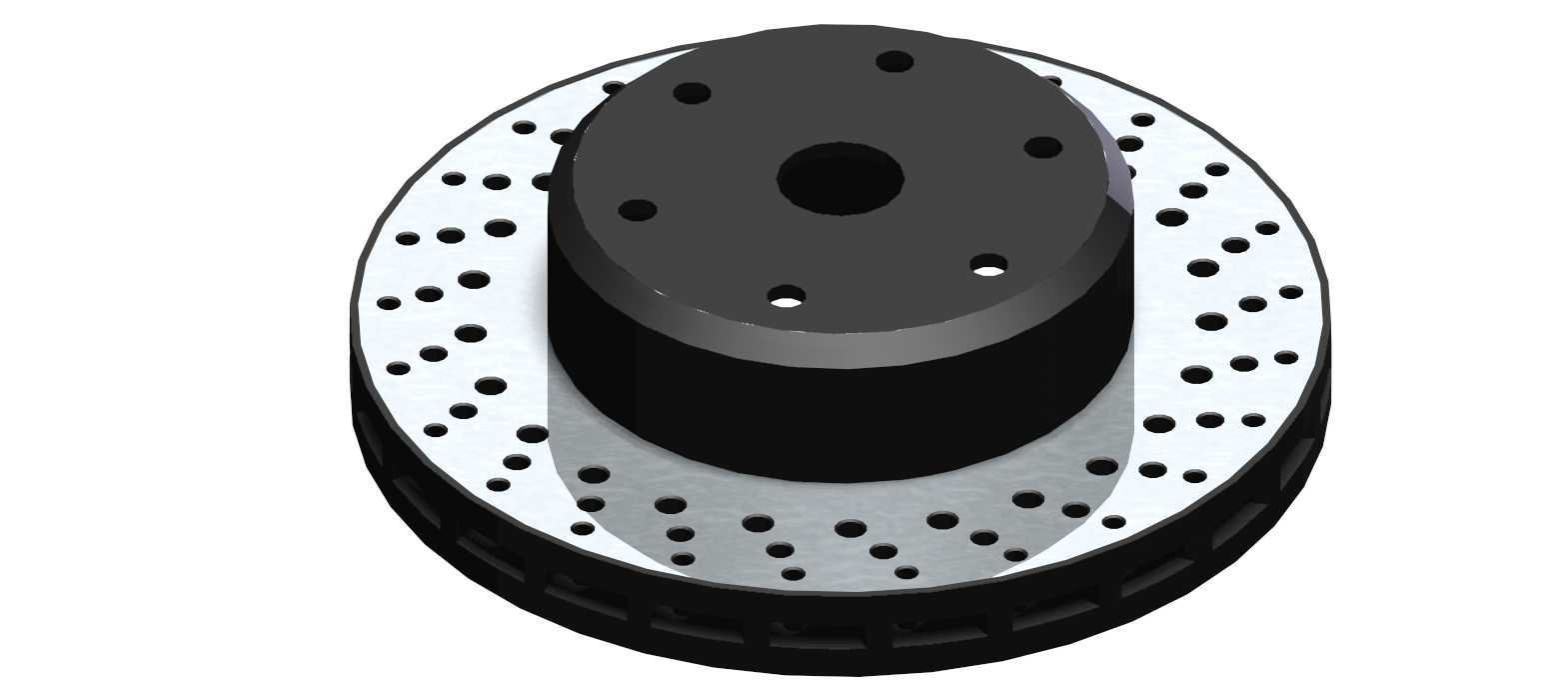

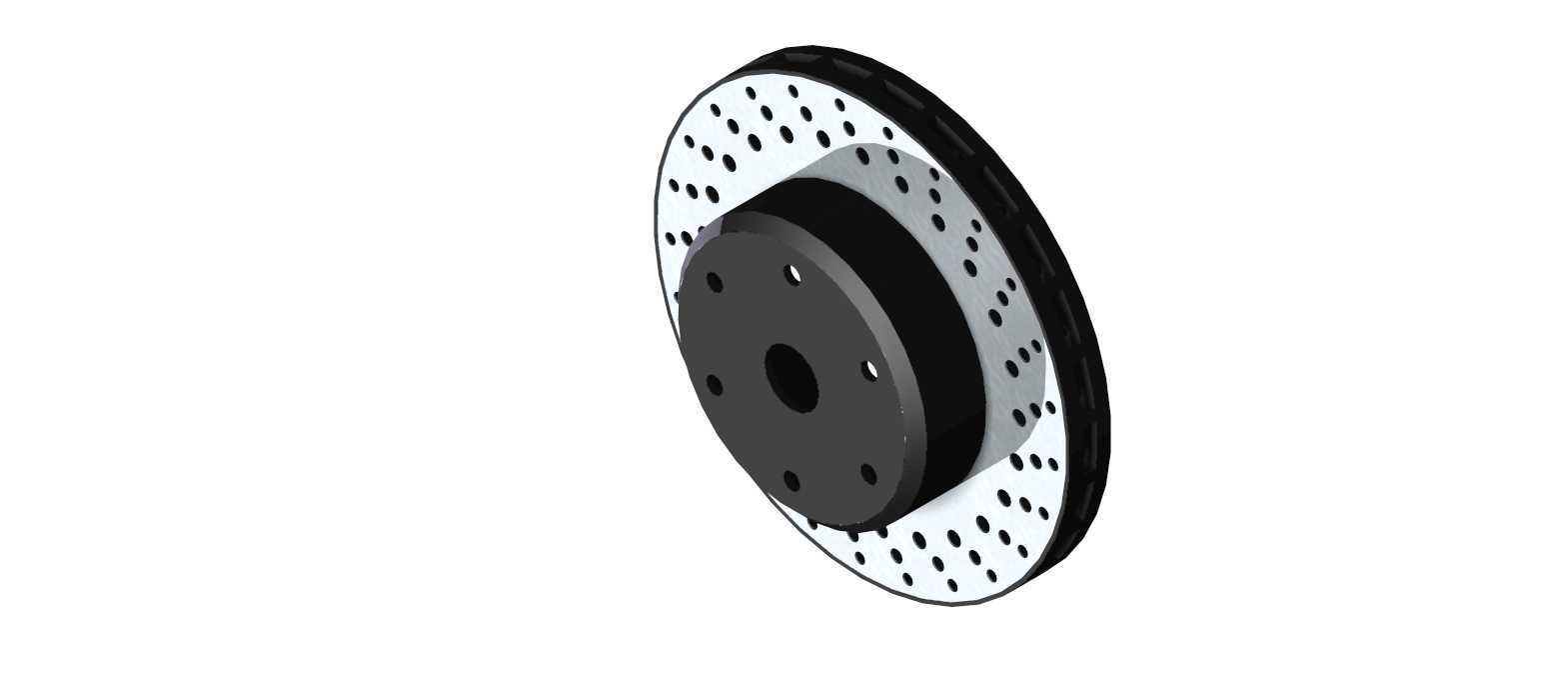

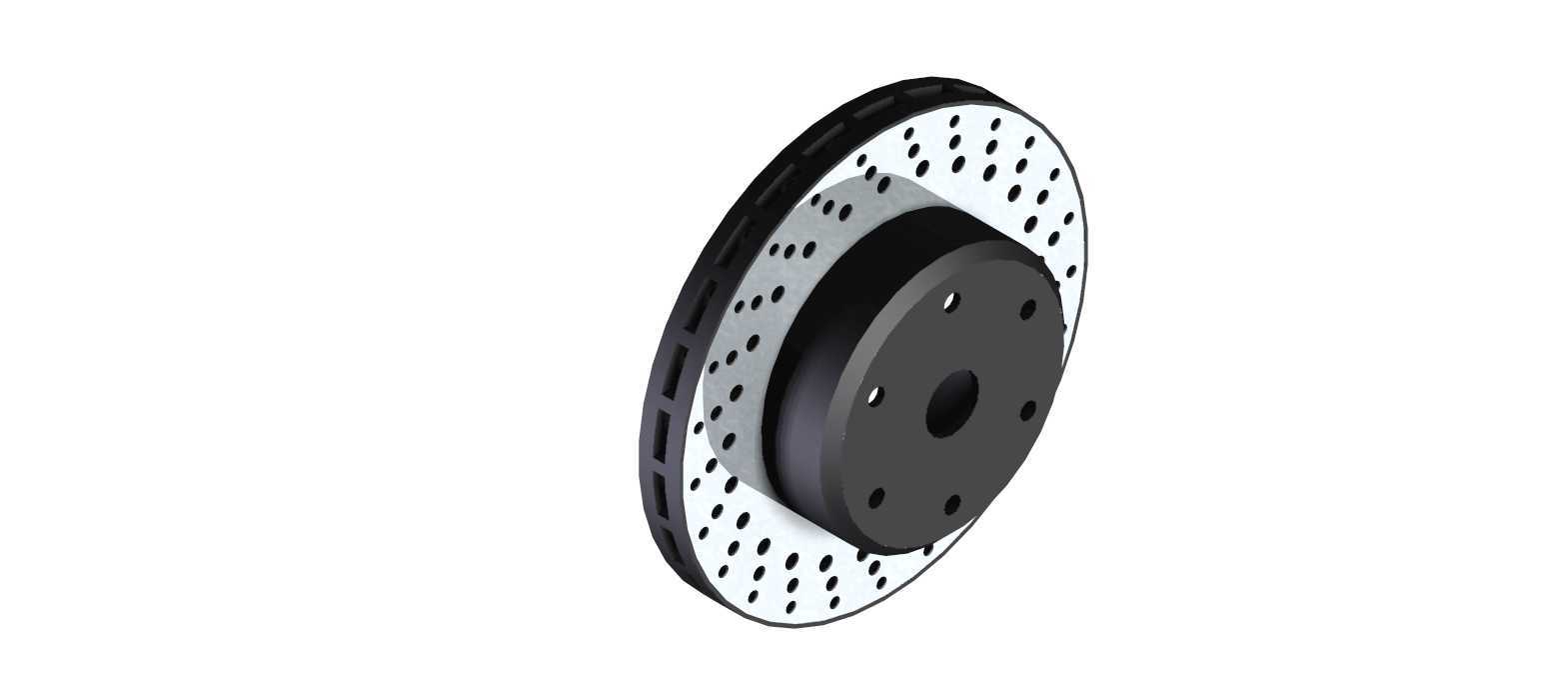

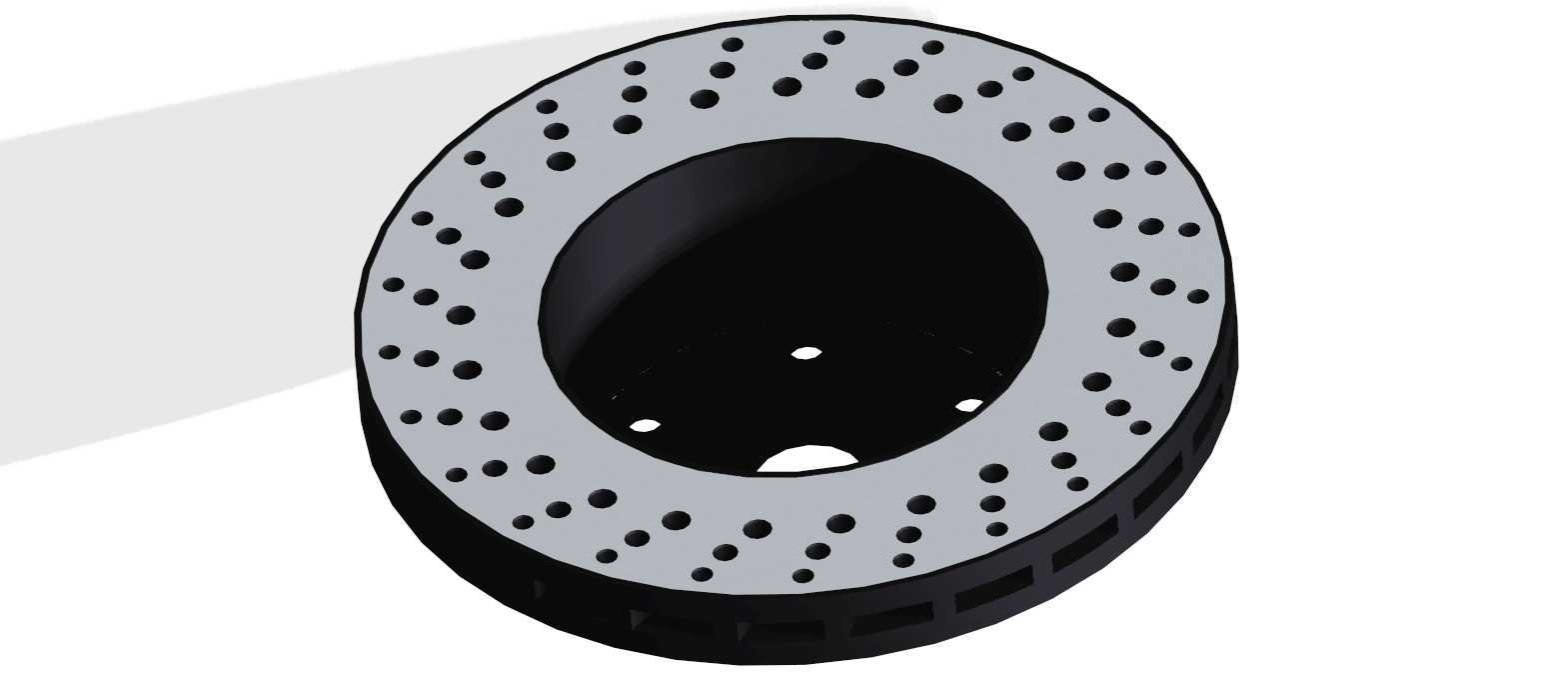

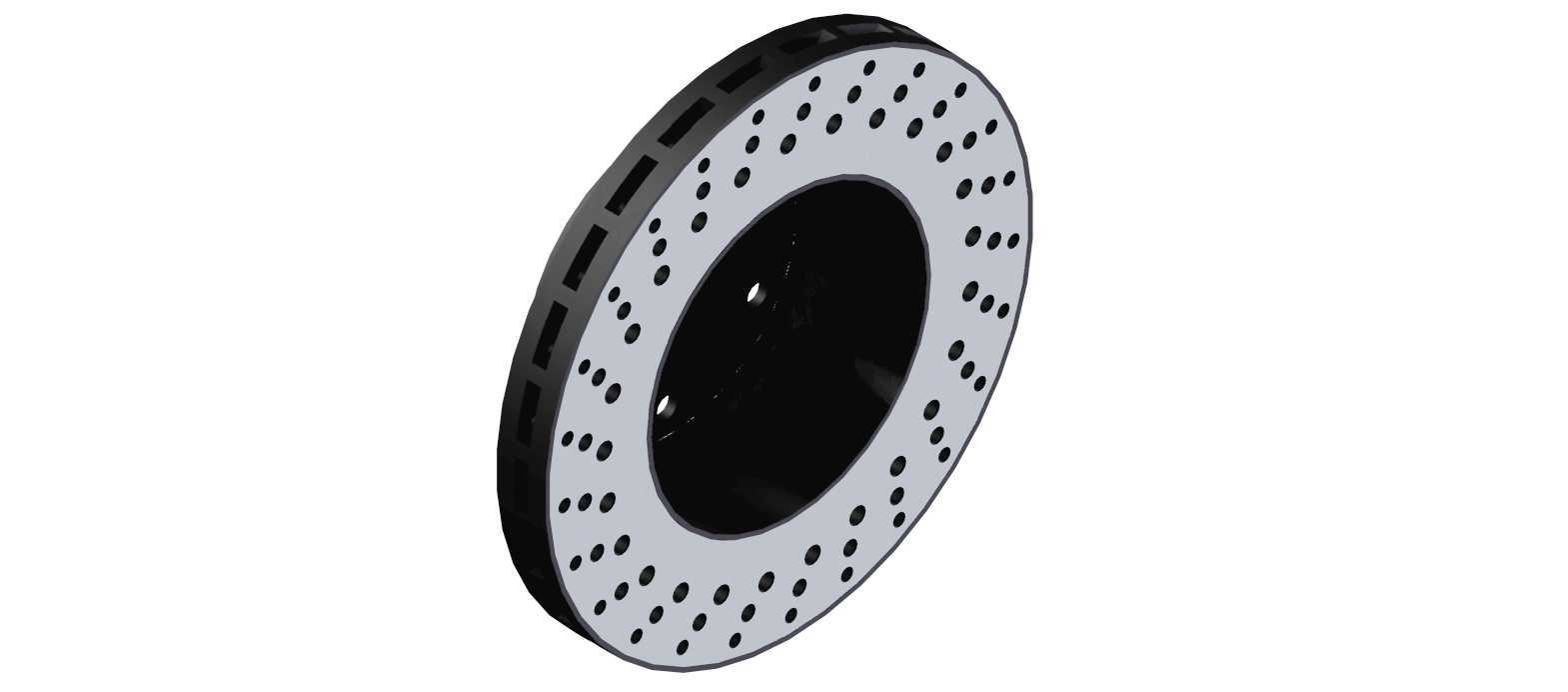

  从实际功能来看,外层带密集通孔的圆盘部分是制动摩擦工作面的载体,这些均匀分布的通孔一方面是为了制动过程中散热,避免长时间制动导致盘面热变形、摩擦系数衰减,另一方面也能排出制动摩擦产生的磨屑,减少磨屑在摩擦片与盘面之间的堆积,降低制动抖动的概率。中间凸起的阶梯轴台是安装定位核心,轴台端面上分布的多个安装孔,对应轮毂轴端的固定螺栓位,中心的大通孔是用于穿过轮毂主轴,实现整个制动盘的同轴定位,避免转动时出现径向跳动。

  设计过程中首先要确定的是安装边界,16英寸的边缘尺寸对应盘面的有效摩擦半径,要匹配对应尺寸的制动卡钳安装距,确保卡钳摩擦片能完全覆盖盘面摩擦区域,不会出现偏磨。中间凸台的高度要根据轮毂轴端的伸出长度来定,保证安装后盘面与卡钳的相对位置符合设计要求,凸台与盘面的连接位置做了圆弧过渡,避免应力集中,毕竟制动过程中这个位置要承受很大的交变弯矩,直角过渡很容易在频繁制动的载荷下出现疲劳裂纹。

  盘面的孔位排布不是随意布置的,要考虑转动时的动平衡,所有通孔沿圆周方向等角度分布,孔径大小根据散热需求和盘面强度做平衡,孔径太大虽然散热好,但会降低盘面的结构刚度,制动时容易出现盘面形变,孔径太小又起不到足够的散热排屑作用。端面上的安装孔位置度要求很高,要和轮毂轴端的螺栓孔位完全对应,孔深要匹配螺栓的旋合长度,保证固定后有足够的预紧力,不会在高速转动时出现松动。

  做三维建模的时候,这个结构的同轴度要求是核心,中心主轴孔、凸台外圆、制动盘外圆三者必须保证同轴,否则装配后会出现制动盘偏摆,踩刹车时出现方向盘抖动的问题。盘面的平面度也要控制在合理范围内,保证和摩擦片的贴合面积,避免局部压力过大导致摩擦片异常磨损。另外凸台与盘面的结合面要做平整处理,保证安装时和轮毂端面完全贴合,不会出现安装间隙导致的制动抖动。

  在实际选型应用中,这类结构多用于中型载重车辆、工业卷扬设备的制动单元,相比实心制动盘,带通风孔的结构热稳定性更好,连续制动工况下的制动衰减更慢,一体化的凸台设计减少了额外的连接转接件,整体装配精度更容易保证,也降低了装配环节的累积误差。建模时还原的所有孔位、阶梯尺寸,都可以直接用于后续的工程图导出,做干涉检查的时候,能直接验证卡钳、轮毂、转向节周边的间隙是否符合要求,避免后期样件制作时出现装配干涉的问题。
