内燃机用分体式气门室盖结构设计

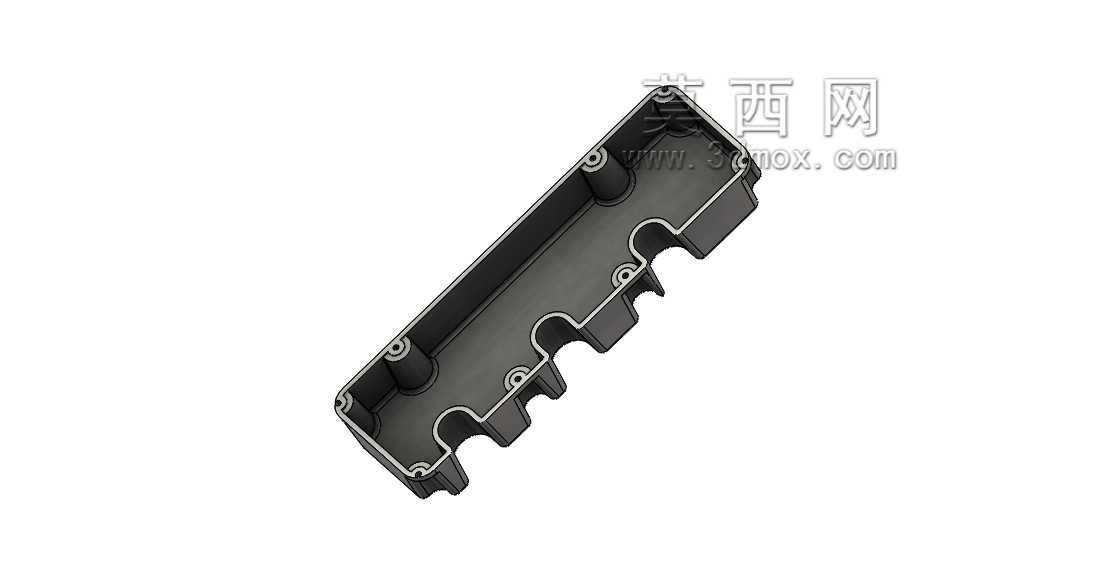

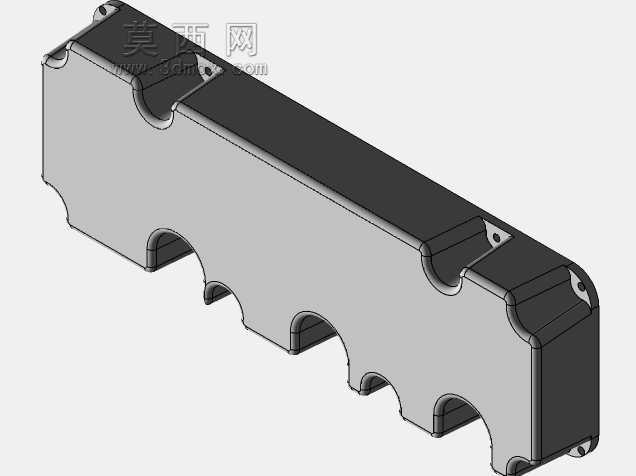

　　这款气门室盖主要配套直列四缸内燃机使用，在整机布置中位于气缸盖上方的最上层位置，核心作用是封闭气门摇臂、凸轮轴等配气机构的上部空间，同时隔绝机油飞溅、维持曲轴箱通风回路的密封边界，避免外界杂质进入配气机构润滑区域，也防止机油蒸汽无组织泄漏到发动机舱内。从结构设计来看，整体采用薄壁壳体构型，轮廓顺着气缸盖的上部安装面走势做适配，边缘布置的一圈安装凸台对应气缸盖上的螺栓孔位，每个凸台位置都做了局部加厚处理，避免螺栓锁紧时薄壁壳体出现应力集中导致开裂，凸台端面的平面度公差控制在0.1mm以内，保证装配后密封垫的压缩量均匀，不会出现局部密封失效渗油的问题。壳体侧面的异形凸起结构是为了避让气门弹簧、摇臂支座等气缸盖上的突出部件，

　　在建模阶段就需要和气缸盖、配气机构的数模做全行程干涉检查，确保发动机运转过程中气门最大升程位置、摇臂摆动极限位置都和壳体内壁保留至少3mm的安全间隙，避免运动件和壳体发生磕碰。壳体上预留的几个圆柱形凸台是机油加注口、曲轴箱通风阀、传感器的安装位，每个接口的内径、止口深度都对应配套标准件的安装尺寸做设计，接口位置的壁厚比主体壳体厚2mm，用来承受接口部件安装时的锁紧力，同时减少接口位置的振动变形，保证密封可靠性。在安装边界上，这款气门室盖的整体长度适配对应排量直列四缸机的气缸盖中心距，宽度方向不超出气缸盖的两侧轮廓，高度方向控制在发动机舱盖的最小离地间隙要求范围内，不会和周边的线束、进气管路、冷却管路产生布置干涉。实际应用中，

　　这类气门室盖除了密封功能外，还承担一部分曲轴箱油气分离的辅助作用，壳体内壁的导流筋可以引导飞溅的机油回流到气缸盖的回油道内，减少机油被通风气流带入进气系统的概率，降低机油消耗。设计过程中需要充分考虑冷热交变工况下的形变问题，因为发动机工作时气门室盖的工作温度范围从零下三四十度的冷启动环境到一百多度的正常工作温度，材料的热膨胀系数要和气缸盖、密封垫的材料特性匹配，安装螺栓的锁紧力矩也要按照梯度要求设定，避免温度变化时不同部件的膨胀量差导致密封面翘曲。另外壳体的边角位置都做了圆角过渡，既减少铸造或者注塑过程中的应力集中，也避免装配过程中锐边划伤操作人员或者周边管线。从建模细节来看，壳体内壁的加强筋沿着螺栓凸台的受力方向布置，

　　在不增加整体壁厚的前提下提升壳体的整体刚度，降低发动机运转过程中壳体的振动辐射噪声，这部分筋条的高度和厚度经过模态仿真验证，确保壳体的固有频率避开发动机常用转速下的激励频率，不会出现共振问题。在实际选型匹配时，需要确认这款气门室盖的安装孔位节距、接口位置和对应机型的气缸盖完全匹配，密封垫的安装槽深度要和密封垫的自由厚度、压缩率匹配，保证装配后密封垫的压缩量在设计要求的20%-30%区间内，压缩量不足会导致密封不严渗油，压缩量过大则会导致密封垫早期老化失效。同时还要注意曲轴箱通风接口的位置要和整车的通风管路走向适配，避免管路弯折导致通风不畅，引发曲轴箱压力过高、密封件漏油等问题。
