西弗集装式机械密封结构三维设计

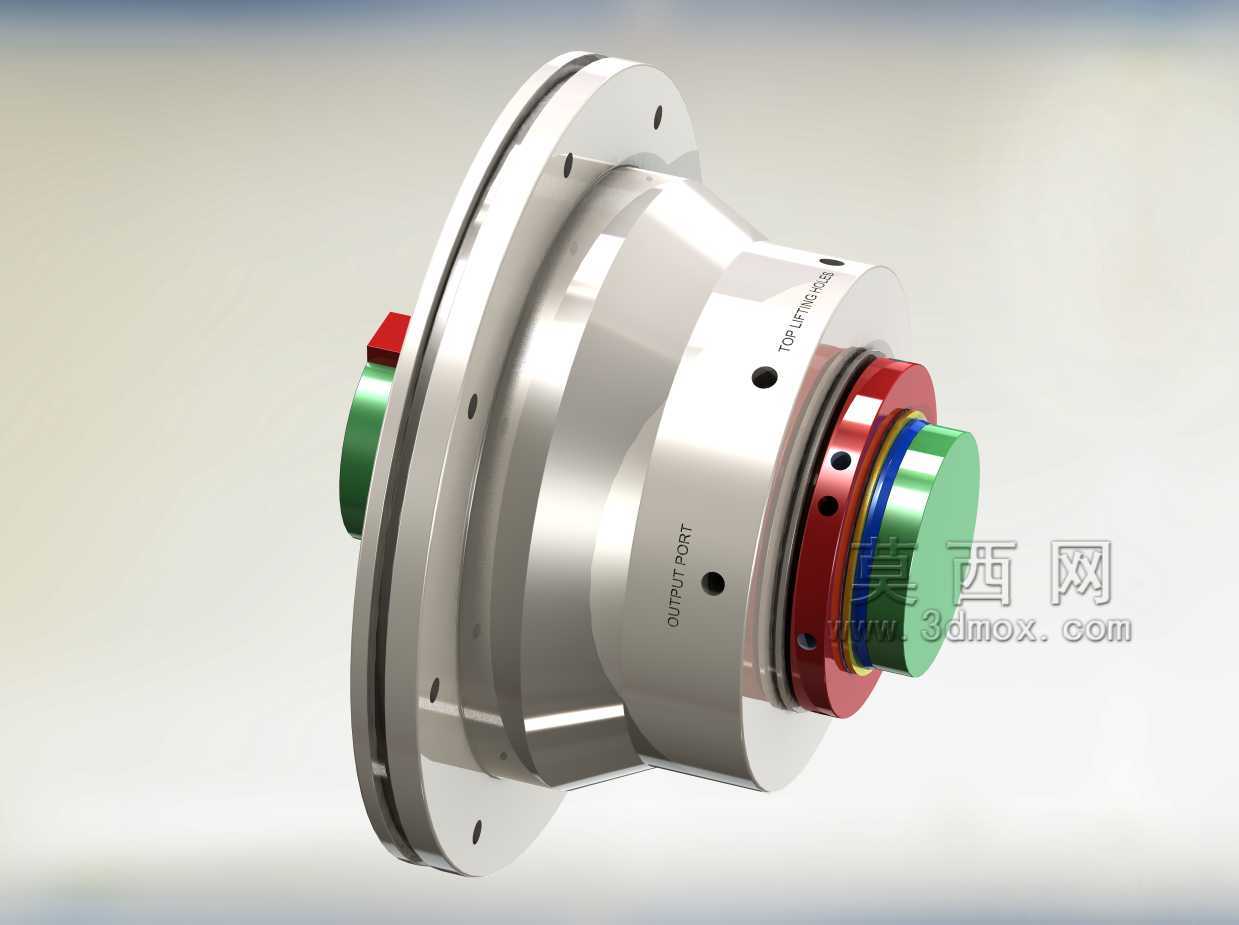

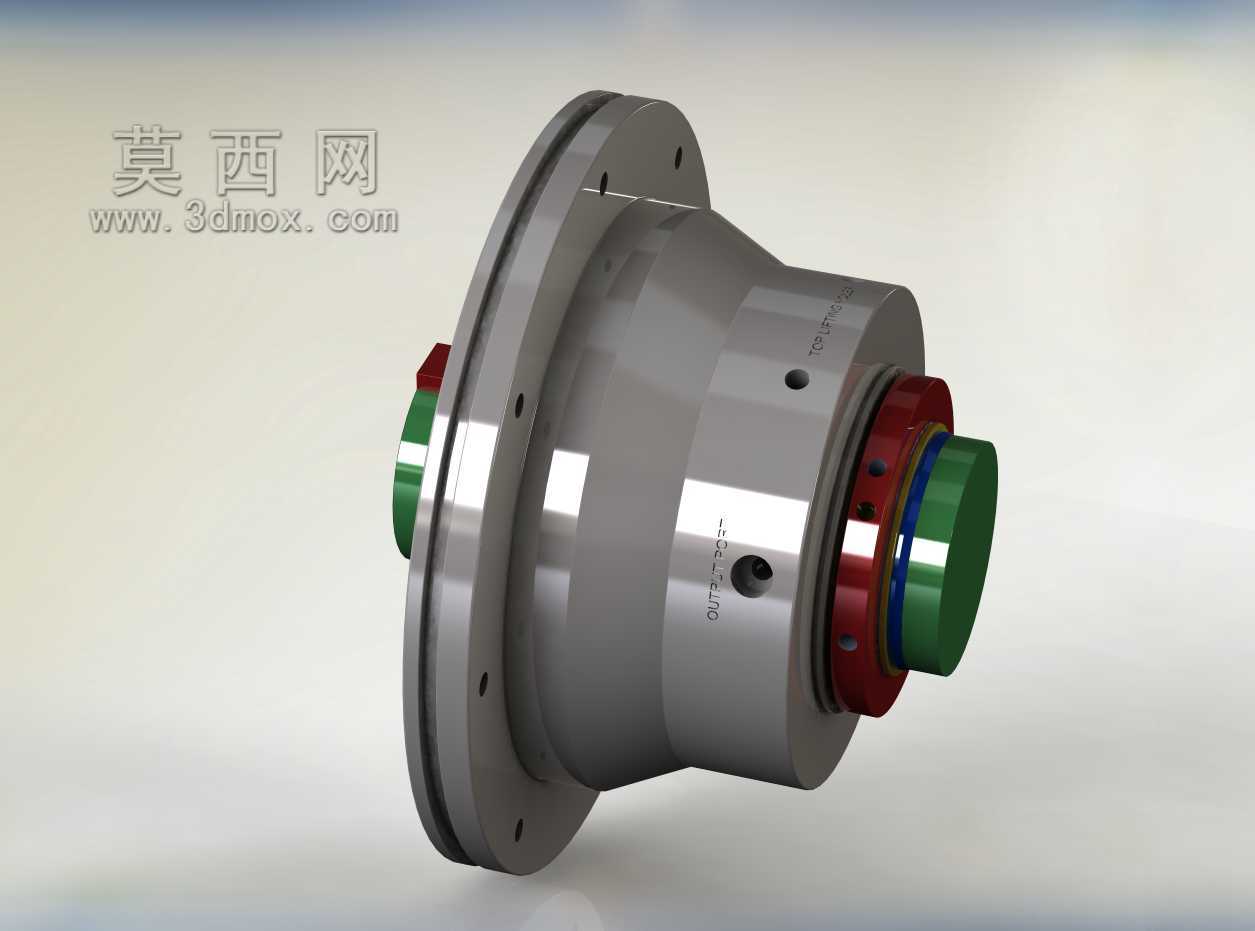

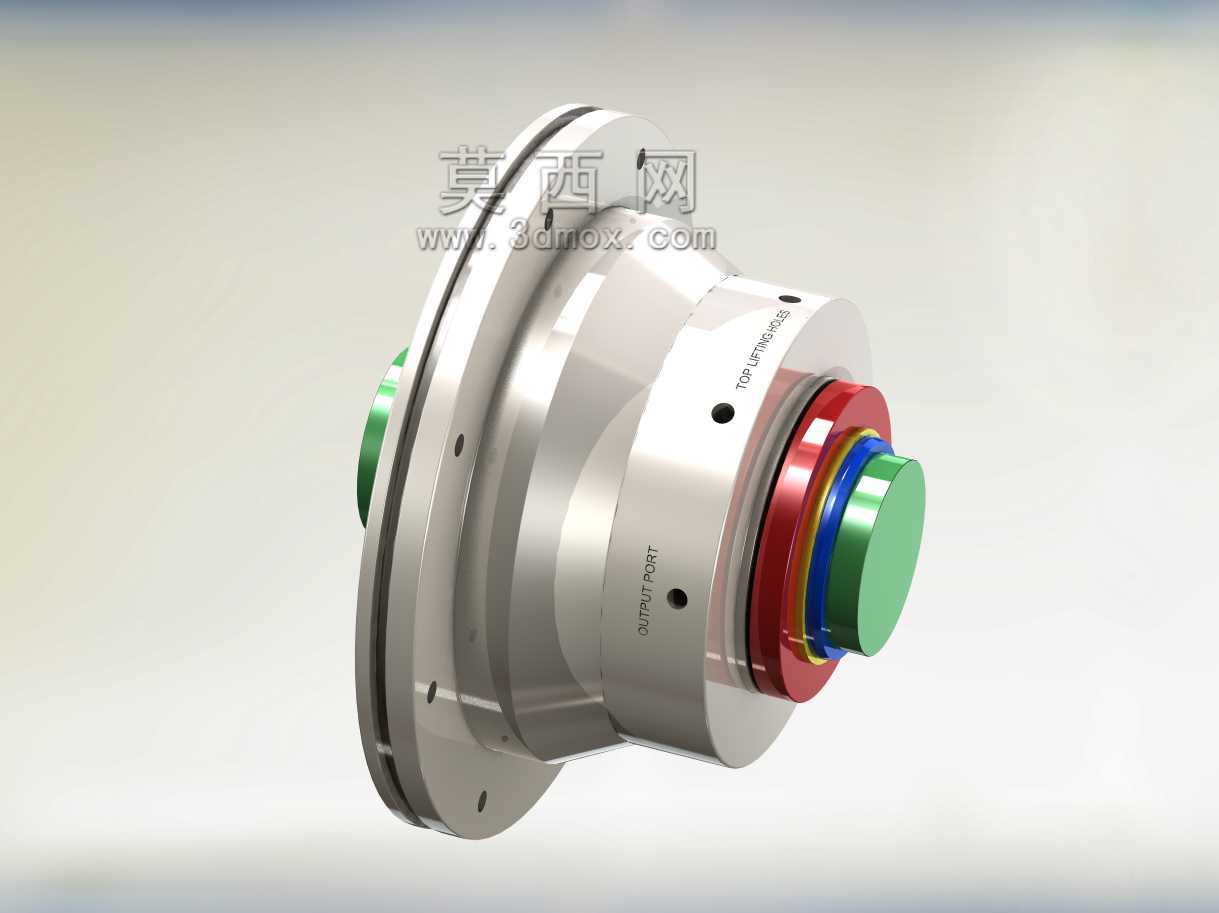

　　在石油炼化、化工生产、市政给排水、船舶动力等涉及旋转流体输送的场景中，泵类、反应搅拌类设备的轴端泄漏一直是影响设备连续运行、介质管控安全的核心问题，机械密封作为替代传统填料密封的主流轴封方案，其结构合理性直接决定了设备的运维周期与泄漏率水平。这款西弗结构的机械密封采用集装式设计思路，将动环、静环、补偿弹性元件、辅助密封圈、传动销、防转结构全部集成在预装式的轴套与压盖腔体内部，区别于传统散装式机械密封需要现场逐一核对压缩量、调整动静环同轴度的安装流程，集装式结构在出厂前就完成了核心密封副的预压调试，现场安装时只需将整体套装在设备轴端，拧紧压盖连接螺栓、固定轴套传动顶丝即可完成装配，能大幅降低现场安装的人为误差，

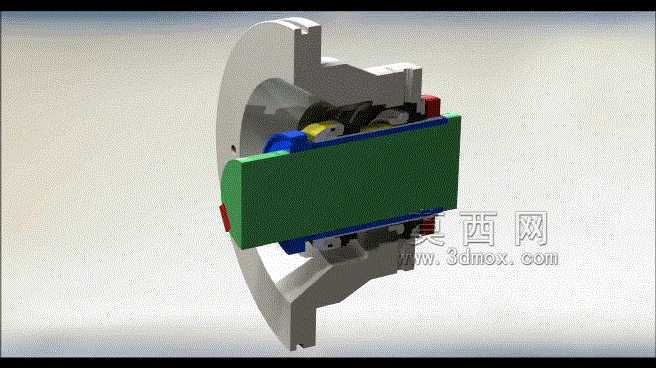

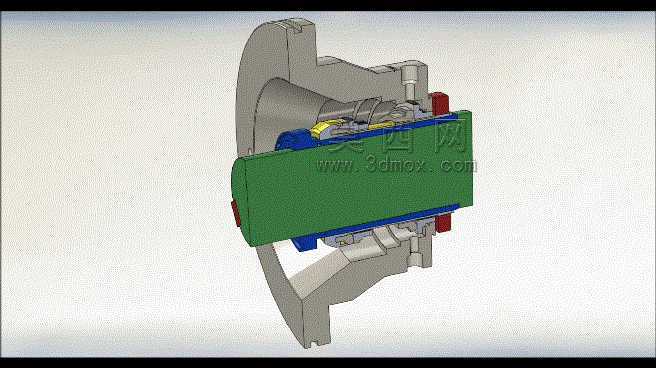

　　避免因压缩量过大导致密封端面早期磨损、压缩量过小导致密封面贴合不足引发的泄漏问题。从结构剖面可以看到，该密封的动环组件随轴同步旋转，静环组件固定在设备腔体的压盖位置，动静环的密封端面采用高精度研磨加工，表面粗糙度达到Ra0.2以下，依靠弹性元件的预紧力与介质工作压力共同作用，在两个相对旋转的端面之间形成一层极薄的流体膜，这层液膜既可以起到润滑端面、降低摩擦磨损的作用，又能阻止输送介质从轴与腔体的间隙向外泄漏。密封结构中设置了多道辅助密封圈，分别布置在动环与轴套之间、静环与压盖之间、轴套与设备轴之间的位置，阻断了所有可能出现的静密封泄漏通道，同时弹性补偿结构可以自动补偿密封端面的正常磨损、设备运行过程中轴的轴向窜动与径向跳动，

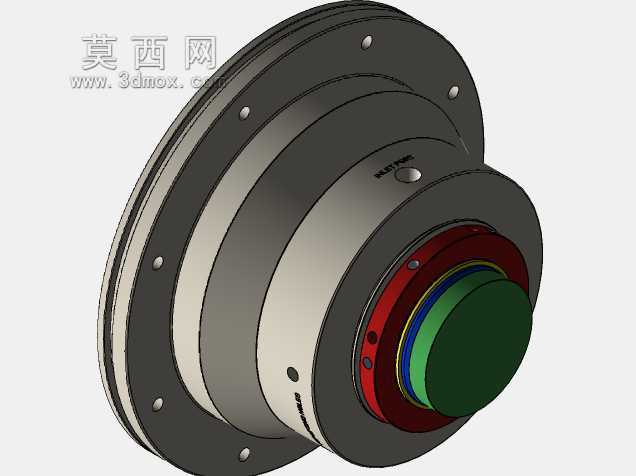

　　保证密封端面始终保持均匀贴合的状态。从安装边界来看，该密封的轴套内径适配常规化工流程泵的标准轴径，压盖连接孔位采用通用的螺栓分布圆设计，不需要对原有设备的腔体、轴端做额外改造就可以直接替换同规格的传统密封，整体轴向安装尺寸紧凑，不会额外增加设备的轴端长度负载，适配多数卧式离心泵、管道泵、搅拌釜的轴端安装空间。在实际工况适配性上，该结构可以适配清水、油品、弱腐蚀性化工介质等多种流体输送场景，密封端面的摩擦副材质可以根据介质特性做对应调整，输送含颗粒介质时可以选用硬质合金对硬质合金的摩擦副配置，输送洁净无腐蚀介质时可以选用碳石墨对碳化硅的低摩擦系数配置，降低运行过程中的摩擦功耗。设计过程中充分考虑了运维的便捷性，

　　密封整体拆解不需要专用工装，更换易损件时只需拆开压盖定位卡环，就可以取出内部的动静环与弹性组件，不需要将整套密封从轴上完全拆下，能缩短设备停机检修的时间。结构上的传动销采用对称布置的设计，将轴的扭矩均匀传递给动环组件，避免单点传动导致的动环偏斜问题，防转结构限制静环的周向转动，保证静环在设备运行过程中始终保持固定状态，不会随动环发生跟转导致密封失效。密封外侧设置的限位结构可以在运输、安装过程中固定内部组件的相对位置，避免预装的压缩量发生变化，安装完成后只需取下限位卡块就可以投入运行，不需要现场做额外的尺寸调整。
