双推杆往复传动机构教学演示装置

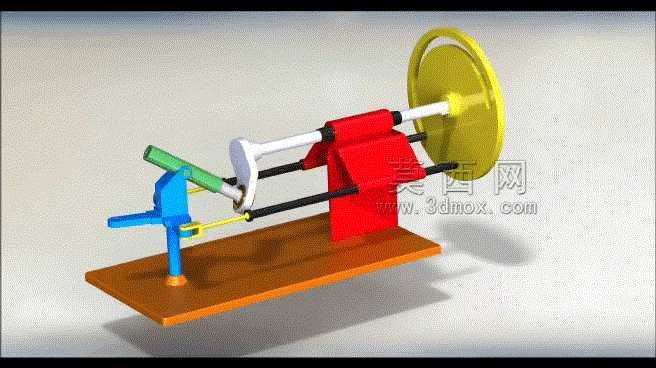

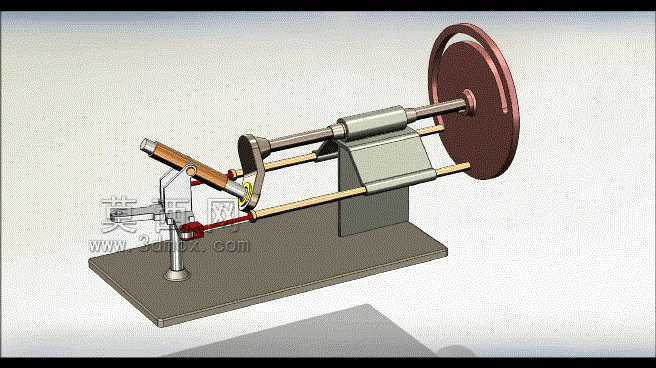

　　这套双推杆传动结构，常被用于教学演示场景中，帮助初学者理解曲柄滑块类机构的运动转化逻辑，也可作为小型自动化设备中往复执行端的原理参考结构。从实际功能来看，该结构可将手轮输入的旋转运动，通过偏心曲柄与连杆的配合，转化为两根平行推杆的同步往复直线动作，输出端可根据需求加装推头、拨叉等执行件，完成小件推送、工位切换、物料拨送等轻载作业任务。设计过程中优先考虑了运动的平稳性，两根推杆采用平行光轴作为导向支撑，导向轴通过中部的支撑座固定在底板上，支撑座的安装孔与轴径采用小间隙配合，既保证推杆滑动顺畅，又能控制径向窜动量，避免运动过程中出现卡滞。驱动端的偏心轮与手轮同轴固定，偏心销与连杆的连接位置经过运动行程校核，

　　确保推杆在全行程范围内不会出现死点，同时手轮的直径设计兼顾了手动操作的力矩需求，无需额外施加过大的力即可驱动整套机构运转。安装边界方面，整套结构采用一体式平板底座，底座上预留了多个安装沉孔，可直接通过螺栓固定在实验台架或者设备机架上，底座的平面度要求控制在0.1mm以内，保证支撑座、导向轴安装后不会出现偏斜。外形尺寸上，整套机构沿手轮轴向的总长度控制在300mm区间内，垂直于轴向的宽度约180mm，底座到推杆轴线的高度约120mm，整体占用空间较小，适合在桌面级实验台或者小型设备的内部腔体中布置。从结构细节来看，连杆与推杆、偏心轮的连接位置都采用了铰接设计，铰接处预留了润滑脂加注间隙，长期运转时可定期加注润滑脂降低磨损，

　　推杆的行程可通过调整偏心销在偏心轮上的安装位置进行微调，适配不同的作业行程需求。在实际选型参考时，若要将该原理结构应用到实际设备中，可根据负载大小更换对应直径的导向轴，将手轮替换为电机带轮或者链轮驱动，同时在推杆端部加装行程限位开关，控制往复运动的起止位置，避免超程损坏结构件。整套结构的运动逻辑清晰，零件加工难度低，大部分零件都可采用常规的车削、铣削工艺完成加工，铰接处的销轴可采用标准圆柱销替代，降低加工与装配成本，对于刚接触机械结构设计的从业者来说，也可通过拆解这套结构的装配关系，理解平行导向、曲柄传动、铰接配合的设计要点，掌握往复运动机构的常规设计思路，避免在实际项目中出现导向卡滞、行程不足、死点卡顿等常见设计问题。
