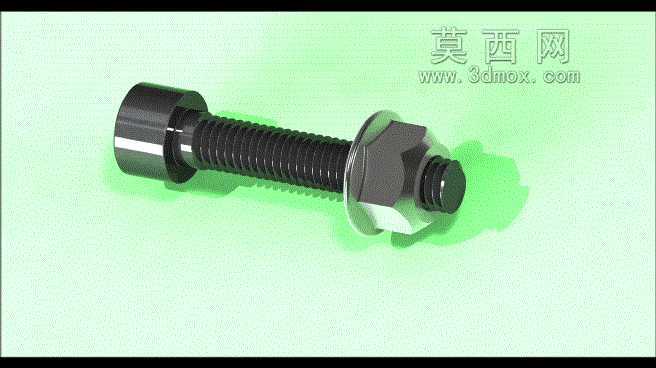

带法兰面六角螺母与圆柱头内六角螺钉组合

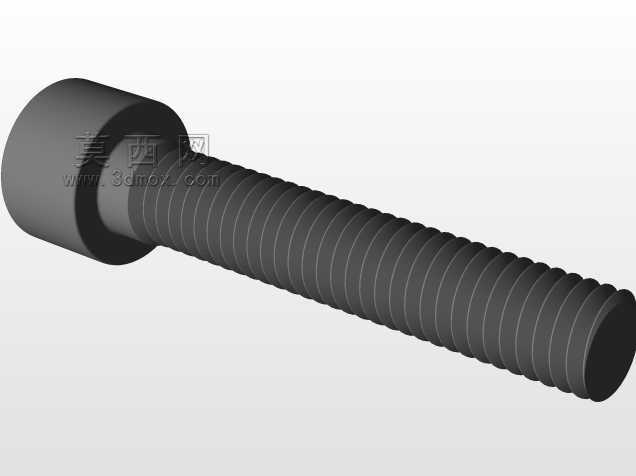

这套螺纹连接副在各类机械装配场景中应用极广，小到民用电器的壳体拼接，大到重型工程机械的结构件锁固，都能见到这类组合的身影。日常做结构设计时，选这类紧固件首先要算清楚被连接件的总夹紧厚度，螺钉的螺纹旋合长度不能低于螺纹公称直径的0.8倍，才能保证足够的连接强度，避免受载后螺纹滑牙失效。这套组合里的螺钉采用圆柱头内六角结构，这种头型的优势非常明显，安装时所需的操作空间远小于外六角头，沉孔安装后头部可以完全埋入被连接件表面，不会突出干涉周边运动部件，很多自动化设备的滑台装配、工装夹具的定位板固定，都会优先选这种头型的螺钉。配套的法兰面六角螺母，自带的一体式法兰盘相当于集成了一个平垫圈，安装时不需要额外加装垫片，法兰面的接触面积比普通六角螺母大很多，一方面能分散螺母对被连接件表面的压应力，避免软质材质比如铝合金、工程塑料的被连接件表面被压溃，另一方面法兰面在拧紧时能提供更大的支撑摩擦力，在振动工况下能有效降低螺母松脱的概率，像振动输送机、冲压设备这类持续受交变载荷的设备上，这种带法兰面的螺母比普通螺母的防松表现好很多。做三维建模的时候，螺纹部分的处理要结合实际应用场景调整，如果是做装配干涉检查、整体外观渲染，不需要画出完整的牙型细节，用装饰螺纹线就能满足需求，还能降低模型的文件体量，提升大装配体的操作流畅度；如果是做有限元受力分析、螺纹连接的强度校核，就要按照标准牙型参数精确建模，还原螺纹升角、牙底圆角这些细节，才能得到准确的应力分布结果。安装边界方面，这套连接副的沉孔尺寸要匹配螺钉圆柱头的外径和高度，沉孔深度要比螺钉头高度大0.2到0.5毫米，保证螺钉头完全沉入后不会突出被连接件表面；螺母侧的安装空间要预留出扳手操作的回转空间，用套筒扳手的话，预留的空间直径要比套筒外径大3毫米以上，用开口扳手的话要留出扳手摆动的角度空间，避免装配时工具干涉没法拧紧。实际选型的时候还要注意配合公差，螺钉的螺纹公差带一般选6g，螺母选6H，属于中等精度配合，既能保证顺利旋合，又不会有过大的配合间隙，满足绝大多数常规工况的连接需求。如果是用在有腐蚀风险的场景，比如户外设备、化工设备上，还要根据接触的介质类型选对应的表面处理方式，普通工况用电镀锌就足够，海边或者有酸碱腐蚀的场景要选达克罗或者不锈钢材质的紧固件。另外这套组合里的法兰面螺母，法兰下表面如果带齿形压花，防松效果会进一步提升，但齿形会在被连接件表面压出压痕，适合用在表面不需要做外观防护的结构内部连接，如果是外观面的连接，就要选平面法兰的螺母，避免破坏表面涂层。做装配设计的时候还要考虑螺钉的伸出长度，螺母拧紧后螺钉要露出螺母2到3个螺距，既保证螺纹完全旋合到位，又不会因为伸出过长干涉其他部件，或者在设备运行时勾挂线缆、操作人员的衣物造成安全隐患。很多新手做设计的时候容易忽略紧固件的安装顺序，这类连接副如果是连接多个叠层的板件，要先把所有板件的定位销装好，再按对角线顺序逐步拧紧螺钉，不能一次性把单个螺钉拧死，避免板件之间出现间隙、受力不均，导致连接后结构变形，影响设备的运行精度。
