十叶片离心式通风机叶轮结构设计

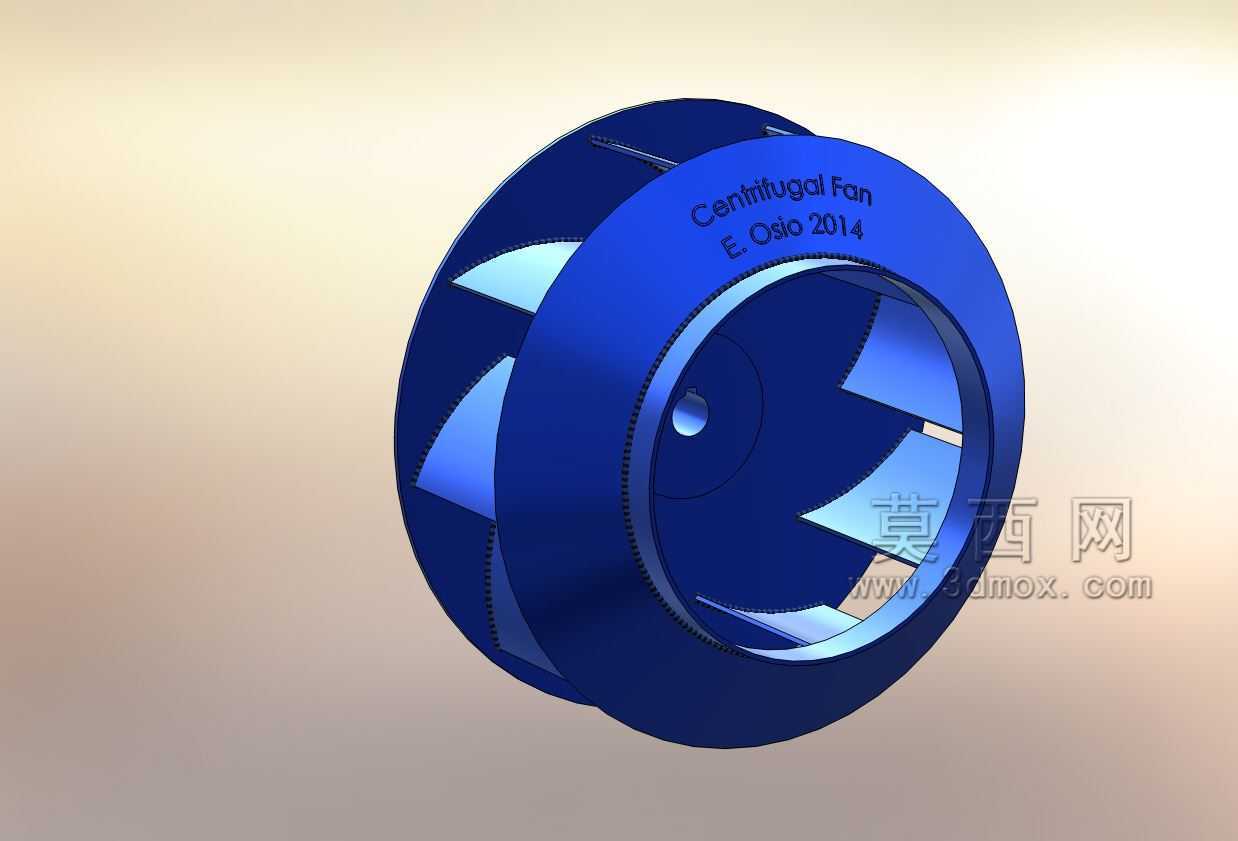

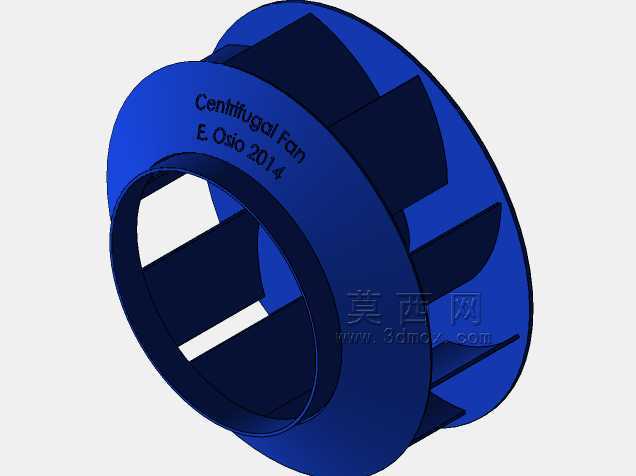

　　在工业通风、暖通空调、厂房除尘、物料气力输送等场景中，离心风机的核心做功部件就是叶轮，其结构设计直接决定整机的风压、风量与运行效率。本次呈现的十叶片离心叶轮，采用后向式叶片构型，这类构型在常规通风工况下具备效率区间宽、运行噪声低、不易过载的特性，适配多数中低压通风系统的使用需求。从结构设计逻辑来看，叶轮采用轮盖、叶片、轮盘一体化的焊接/铸造成型思路，轮盖为收敛式弧形进风口结构，能够引导气流平顺进入叶道，降低入口处的气流冲击损失，避免进风紊流带来的额外能耗与振动。十片等距分布的叶片采用圆弧型截面，沿叶轮周向均匀排布，叶片型线经过流道曲率优化，可让气流在叶道内完成从轴向进风到径向出风的平稳转向，减少叶道内的涡流分离，降低气动噪声。

　　在安装边界层面，叶轮中心设置标准轴孔，配套定位键槽结构，可直接与驱动电机的输出轴配合安装，轴孔的同轴度公差控制在IT7级以内，保证高速旋转时的动平衡精度，避免运行过程中出现偏摆振动。叶轮的整体径向尺寸适配常规4-72系列同机号风机的机壳安装尺寸，轮盘背面的安装端面预留有螺栓固定孔位，可与电机轴端的压盖配合锁紧，防止运行过程中叶轮轴向窜动。从实际使用角度出发，这类十叶片离心叶轮可适配厂房换气通风系统、工业除尘设备的引风段、涂装生产线的排风系统、餐饮行业油烟净化设备的引风单元，也可用于小型锅炉的鼓引风配套。设计过程中需要重点关注叶片与轮盘、轮盖的连接强度，叶片进出口安装角的匹配度，通常叶片出口角控制在30-45度区间时，

　　能够兼顾风压与效率的平衡，同时叶轮做动平衡校正时，平衡等级需达到G6.3级以上，才能保证1500-2500rpm转速下的平稳运行。轮盖的进口直径与进风口的间隙控制在叶轮直径的千分之五以内，间隙过大会造成气流回流，降低风机效率，间隙过小则容易出现运行过程中的刮蹭故障。叶片的厚度根据叶轮直径大小选取，常规直径500mm以内的钢制叶轮，叶片厚度选取2-3mm即可满足强度要求，若用于输送含尘气流的工况，可适当增加叶片厚度，或在叶片表面做耐磨堆焊处理，提升部件使用寿命。在流道设计上，十叶片的排布密度相比常规6叶、8叶叶轮，能够让单叶片承受的气动载荷更低，叶道内的气流脉动更小，运行时的气动噪声更低，适合对噪声控制有要求的商用建筑通风场景。

　　叶轮的轮盘采用平板式结构，相比锥弧形轮盘加工难度更低，制造成本更可控，同时能够保证足够的结构刚度，在高速旋转时不会出现过大的形变。轴孔位置的轮毂部分做加厚处理，提升与电机轴配合的接触长度，保证扭矩传递的可靠性，避免长期运行出现轴孔磨损、键槽崩裂的问题。
