费斯托ADVC系列短行程气缸结构

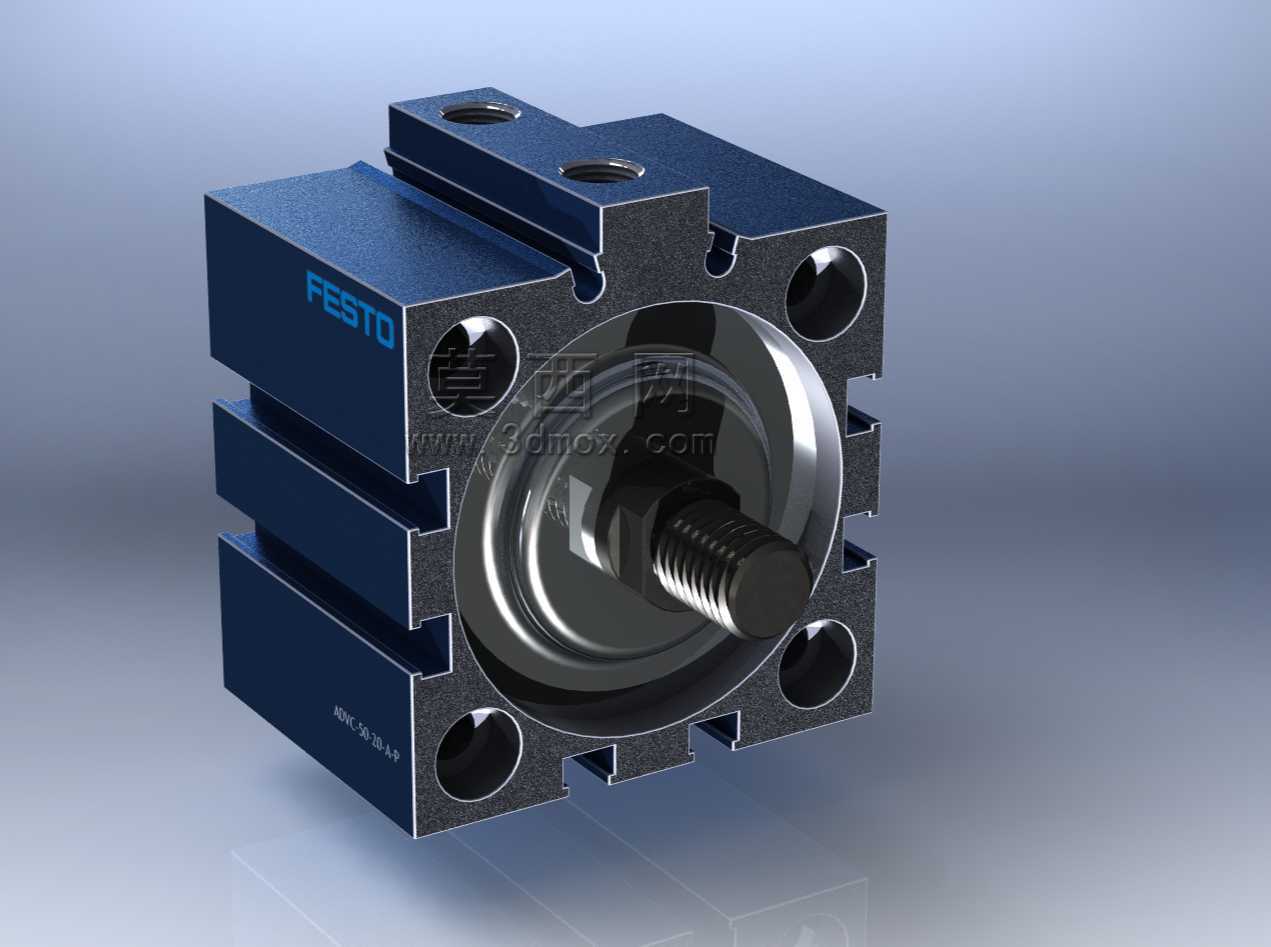

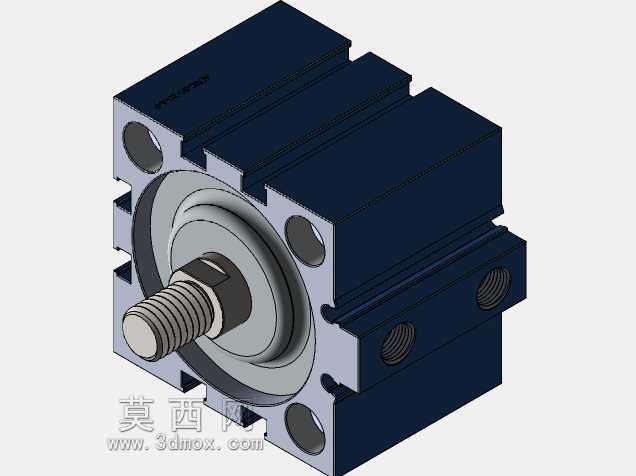

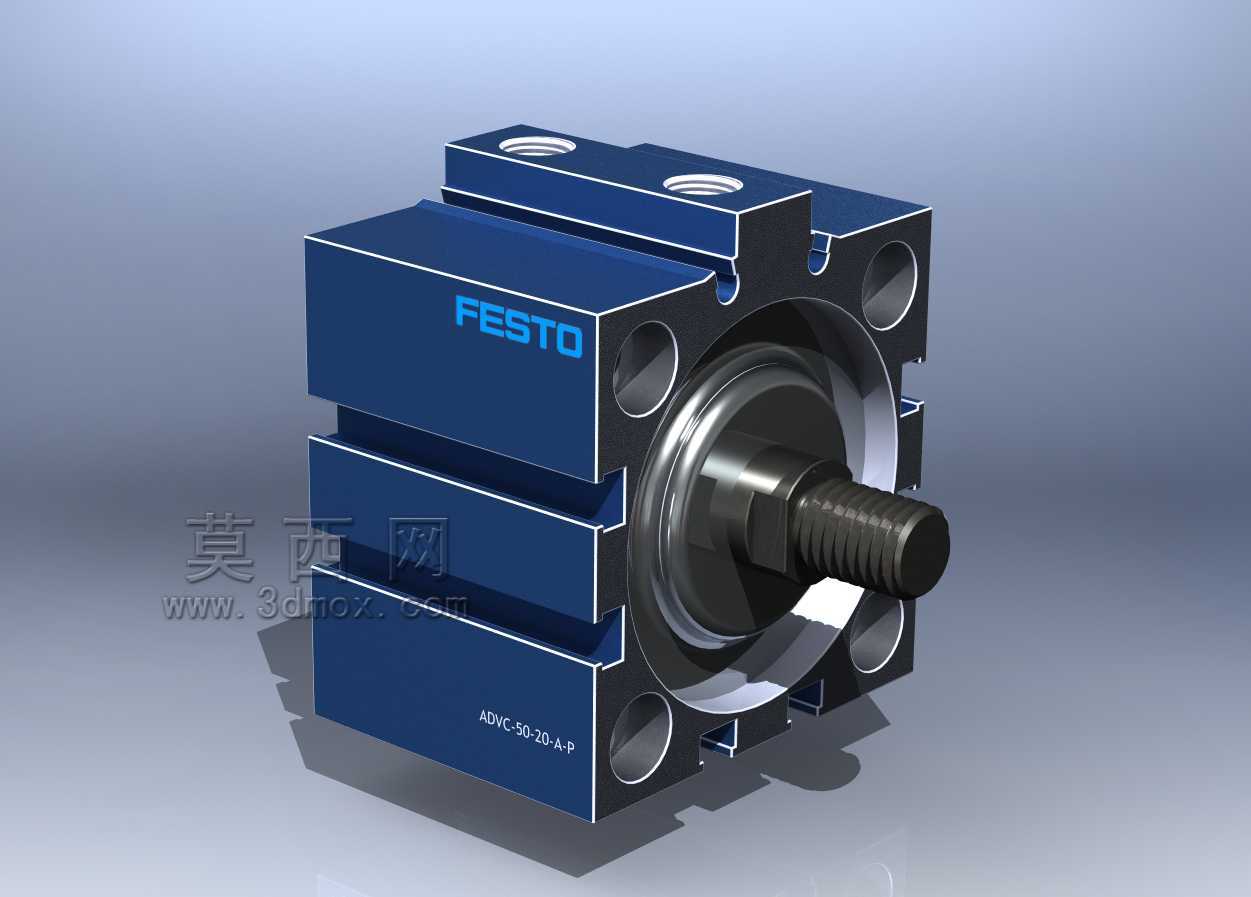

　　还是嵌入到设备的安装槽内，都能保证缸体不会发生周向转动，活塞杆的输出方向始终保持稳定。缸体侧面预留的两个内螺纹安装孔，是给侧向安装场景准备的，当工位的正面安装空间被其他机构占用时，可以直接从缸体侧面穿入紧固螺丝完成固定，不需要额外设计转接支架，能进一步压缩整个执行机构的占用空间。缸体前端的端盖采用和缸体嵌合的连接结构，四个角的通孔是拉杆安装位，四根拉杆贯穿整个缸体将前后端盖拉紧，这种结构的优势是缸体承受气压时的受力更均匀，不会因为端盖连接松动出现漏气问题，同时端盖和缸体之间的密封槽直接加工在端盖嵌合面上，密封圈安装后不会因为活塞杆往复运动出现移位，密封可靠性比端盖外置的结构更高。活塞杆部分采用带外螺纹的输出端，方便用户根据实际需求安装压头、推块这类执行附件，螺纹根部的轴肩可以作为附件安装的定位面，不需要额外调整附件的安装位置就能保证伸出长度的一致性。活塞杆和前端盖之间采用复合导向结构，除了基础的密封圈之外，还加装了导向环，能承受一定的侧向负载，很多小型工装里的压紧工位，工件的受力方向并不是完全和活塞杆同轴，带导向环的结构可以避免活塞杆因为侧向力出现刮蹭缸体的问题，延长气缸的使用寿命。从安装边界来看，这款气缸的缸体外形是规整的方形，所有安装孔的位置公差都控制得很严格，建模的时候可以直接把缸体的安装面作为装配基准，和工装板上的安装孔位做同轴配合，不需要额外做装配干涉检查。缸体的进出气口分布在缸体的两个侧面，在自动化装配线、小型工装夹具、轻工包装设备的紧凑工位里，短行程气缸的出镜率一直很高，这类执行元件不需要长行程输出，核心需求是安装空间小、响应速度快、输出力稳定，能在狭窄的设备内部完成工件压紧、定位挡停、轻载推料这类高频往复动作。这次拆解建模的费斯托ADVC-5-20-A-p型气缸，就是这类应用场景里的典型规格，很多做3C装配、小零件检测工装的工程师在选型时都会优先考虑同系列产品，原因就在于它的结构设计完全贴合紧凑工位的安装边界，不需要额外预留过多的装配余量。从结构上看，这款气缸采用方形缸体一体化设计，和传统圆形气缸相比，方形缸体的四个端面都可以直接作为安装基准面，不需要额外加装安装附件，不管是直接贴装在工装立板上，

　　气口的位置刚好避开了安装螺丝的分布区域，接气管的时候不会和安装螺丝发生干涉，而且气口采用标准内螺纹，和常规的气动快插接头完全匹配，不需要单独定制转接头。在实际设备调试的时候，这类短行程气缸的行程很短，活塞从伸出到缩回的动作时间很短，配合电磁阀使用的时候能实现很高的动作频率，在高速装配工位上，每分钟上百次的往复动作也不会出现动作卡顿的问题。另外缸体表面做了硬质氧化处理，在有少量切削液、粉尘的车间环境里使用，也不会轻易出现表面腐蚀的问题，日常维护只需要定期检查密封圈的磨损情况，不需要做复杂的保养工作。建模的时候要特别注意几个关键尺寸的还原：一是缸体四个安装孔的中心距，这个尺寸直接决定了气缸能不能直接装到标准工装上，一旦尺寸出现偏差，

　　现场安装的时候就会出现孔位对不上的问题；二是活塞杆的伸出长度，也就是气缸的行程尺寸，这个尺寸关系到压紧、推料动作的行程是否足够，要是行程做短了，工件压不到位，做长了又会撞到其他机构；三是进出气口的螺纹规格和深度，要是气口深度建得太深，实际装配的时候接头拧进去会顶到缸体内部的活塞，导致气缸动作卡滞。还有缸体内部的活塞密封槽尺寸，虽然外部装配看不到，但要是做运动仿真的话，密封槽的尺寸直接关系到活塞和缸壁的配合间隙，仿真出来的活塞运动轨迹才会和实际产品一致。很多刚接触气动元件建模的工程师容易忽略缸体边角的让位槽设计，这款气缸的缸体边角都做了小尺寸的切边让位，在密集安装多个气缸的工位上，相邻两个气缸的边角不会因为加工公差出现干涉，

　　能把多个气缸并排安装的间距压到最小，进一步节省工装的安装空间。另外活塞杆前端的螺纹长度也有讲究，螺纹太短的话，安装压头的时候拧入深度不够，动作的时候容易松脱，螺纹太长的话，活塞杆缩回到缸体内部的时候，螺纹尾部会碰到后端盖，导致气缸缩回到位的时候出现硬撞击，建模的时候要严格按照实际产品的螺纹长度来做，不能随意加长或者缩短。在做设备整体装配的时候，这类气缸的重量很轻，就算是装在移动的滑台模组上，也不会给滑台增加过多的负载，不会影响滑台的运动速度和定位精度，这也是很多轻量化移动工位优先选这款气缸的原因。和同行程的其他类型气缸相比，它的整体厚度更薄，在一些需要把气缸嵌装到工装板内部的场景里，不需要在工装板上开很深的安装槽，就能把整个气缸藏到工装板内部，让工装的表面更平整，不会有突出的机构影响工件的上下料。
