45度十字万向传动接头结构设计

　　在各类需要变角度传递扭矩的机械传动场景中，这类45度十字万向接头是解决轴线不共线传动需求的核心部件，常见于农业机械的动力输出端、轻工设备的变向传动组、改装车辆的转向传动链路以及小型自动化设备的动力传递工位，能够在两轴存在固定45度夹角的工况下稳定传递旋转扭矩，补偿安装过程中产生的轴线偏移误差，避免刚性连接带来的轴件憋劲、轴承异常磨损等问题。

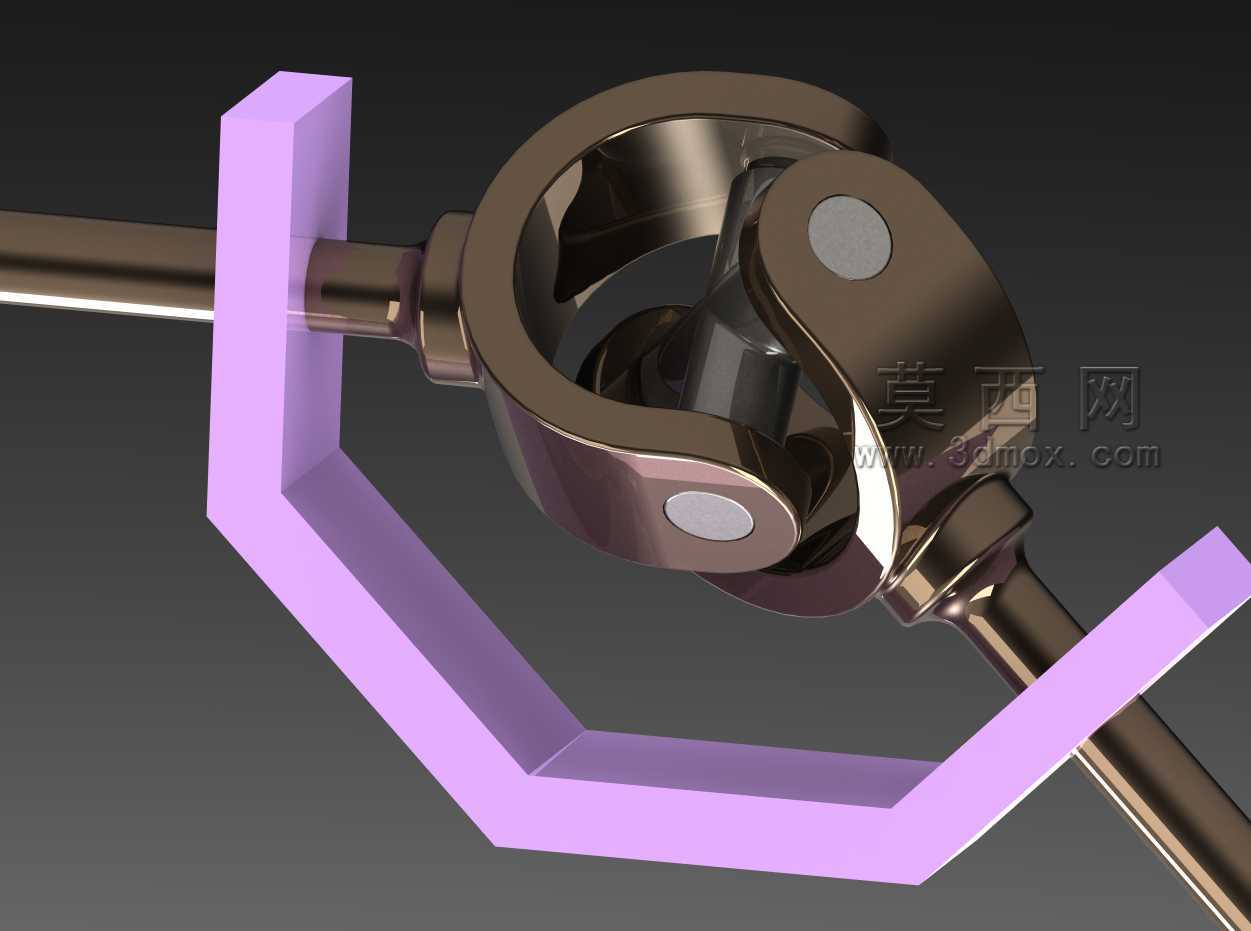

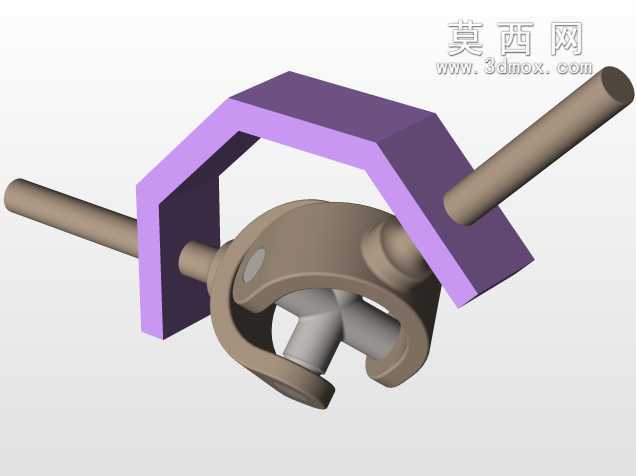

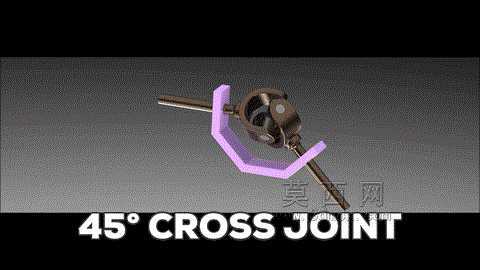

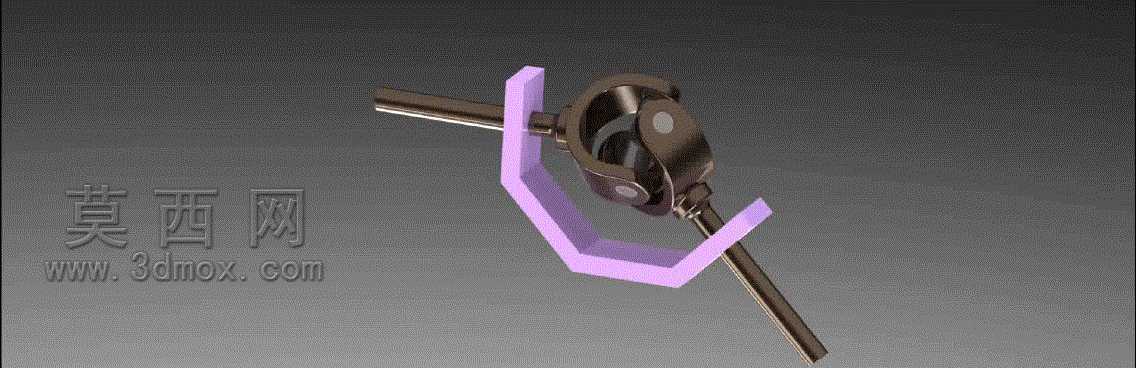

　　从结构设计逻辑来看，该接头采用十字轴作为核心传动中间体，两个叉形接头分别与十字轴的两对轴颈配合，每个配合面都预留了合理的转动间隙，既保证叉体可绕十字轴轴颈灵活摆动，又能控制传动过程中的回程间隙，减少扭矩传递时的冲击损耗。其中一侧叉体采用开口式U型结构，搭配紫色的限位防护架，这个防护架并非装饰件，而是用于限制接头的最大摆动角度，避免传动过程中两轴夹角超出设计允许范围导致十字轴脱出，同时也能在一定程度上阻挡外界粉尘、碎屑进入铰接配合面，延长铰接部位的润滑维护周期。

　　实际选型应用时，需要重点关注接头的安装边界尺寸：两侧连接轴的直径需与设备端的轴孔尺寸匹配，轴端可根据传动扭矩需求选择平键连接、顶丝固定或者焊接固定的方式；接头的整体回转直径决定了安装时需要预留的径向空间，避免转动过程中与周边的机架、管线发生运动干涉；十字轴的轴颈直径直接关联接头的额定传递扭矩，选型时需按照设备峰值扭矩的1.5-2倍预留安全系数，防止重载工况下十字轴出现剪切断裂。

　　设计建模过程中，需要重点处理几个关键配合部位：十字轴与叉体轴孔的配合采用间隙配合，公差带控制在H8/f7区间，既保证转动灵活性，又不会因间隙过大产生传动冲击；叉体的U型开口尺寸需要严格匹配十字轴的安装跨度，开口两侧的同轴度公差需控制在0.02mm以内，避免十字轴安装后出现卡滞；外侧的限位防护架与叉体之间采用卡扣式固定，安装后不会随轴转动，其内侧轮廓与十字轴摆动轨迹预留1mm的安全间隙，既起到角度限位作用，又不会与运动部件产生摩擦。

　　在实际工况使用中，这类固定角度的万向接头不等速特性会随夹角增大而愈发明显，45度夹角下的瞬时转速波动处于多数通用设备的可接受范围内，如果用于对传动平稳性要求较高的场合，可成对使用该类接头来抵消不等速带来的转速波动。铰接部位的润滑设计也十分关键，十字轴的每个轴颈内部都预留了注油通道，可定期注入润滑脂降低配合面的磨损，日常维护时只需检查防护架是否松动、铰接部位是否存在异常旷量，即可快速判断接头的工作状态，相较于其他柔性传动部件，这类十字万向接头的传动效率更高，承载能力更强，适合中低速、有固定夹角的扭矩传递场景，安装时无需严格保证两轴的同轴度，能够大幅降低现场安装的调试难度，减少设备装配的工时成本。
