气动车轮张紧器结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-08 ID:372054
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案
  • 气动车轮张紧器结构设计方案

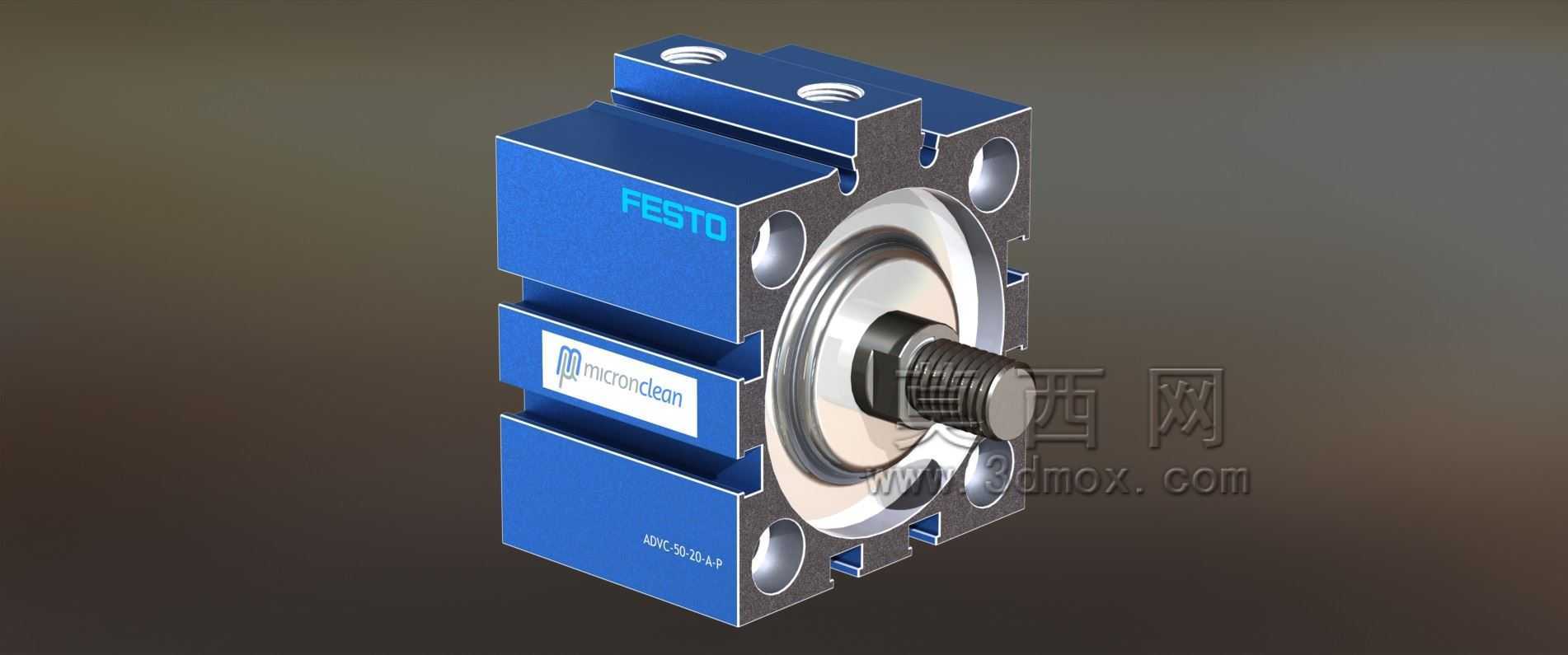

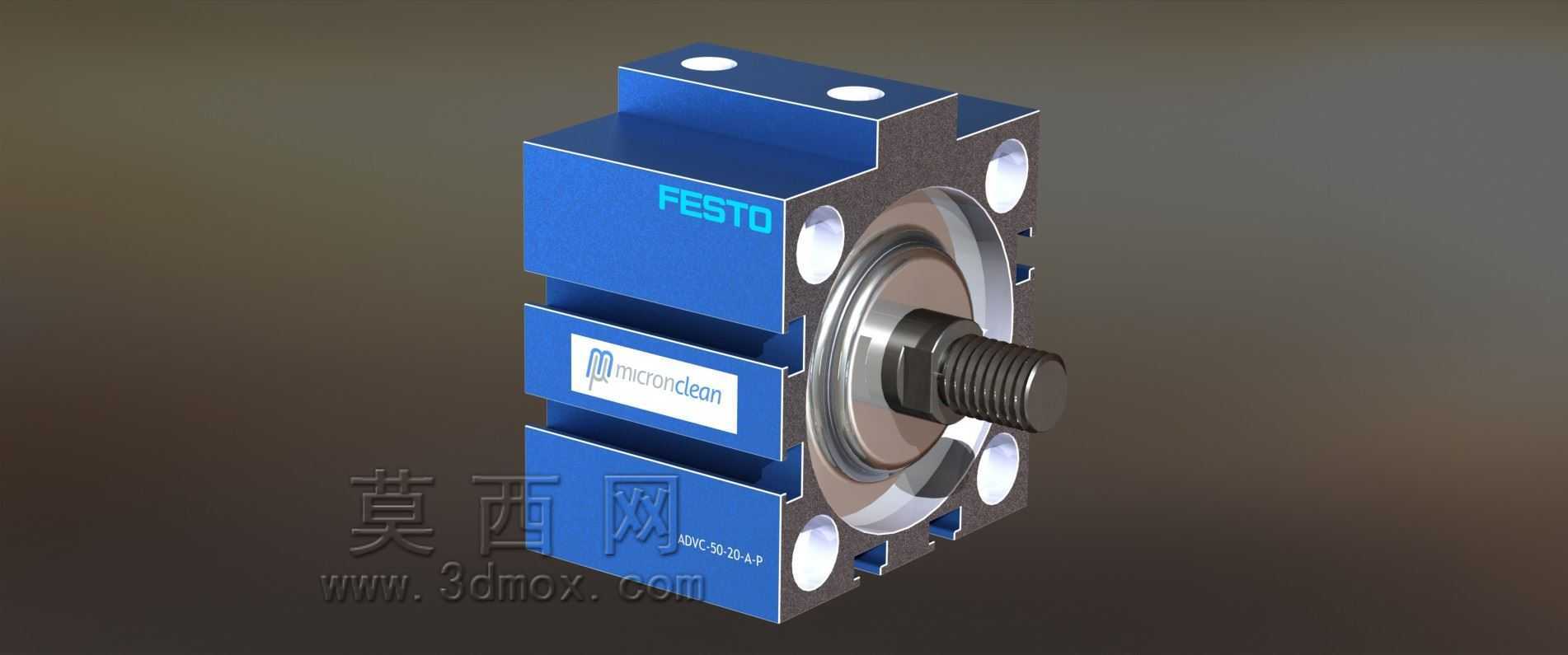

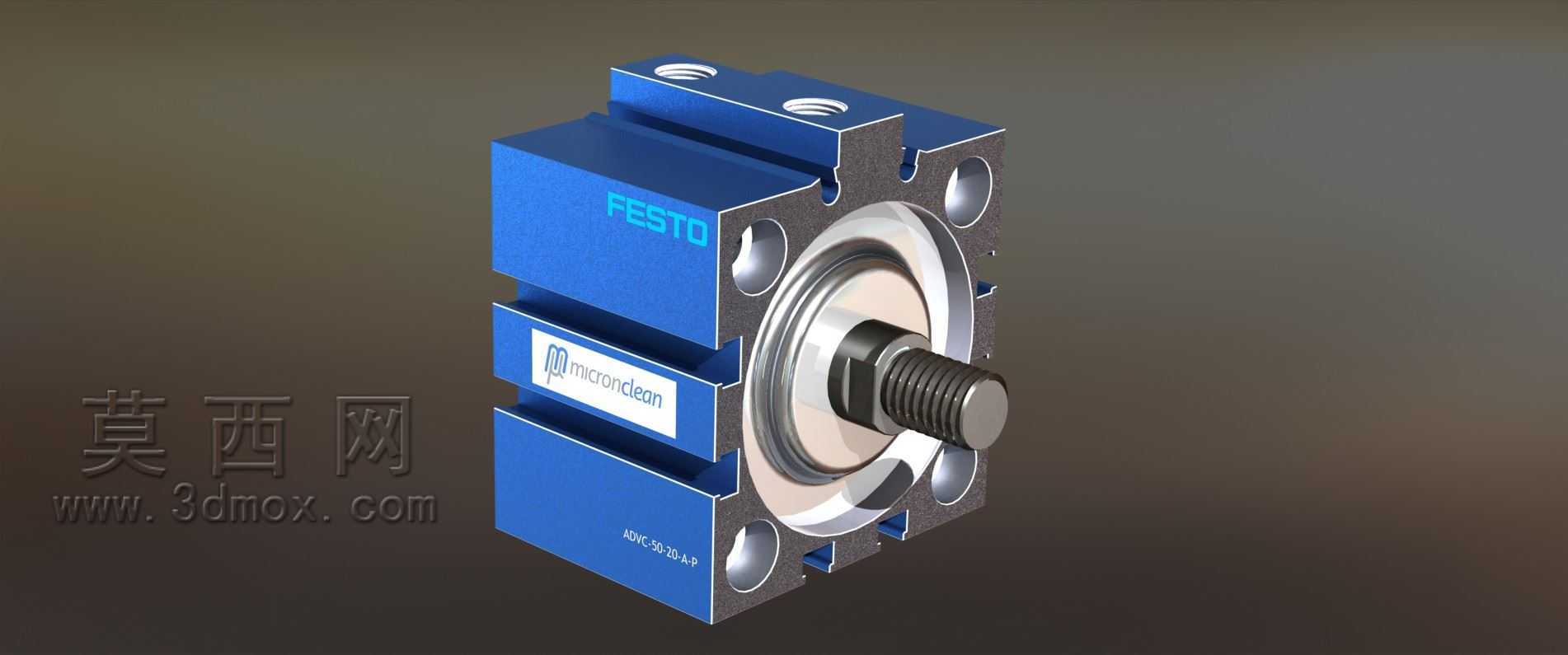

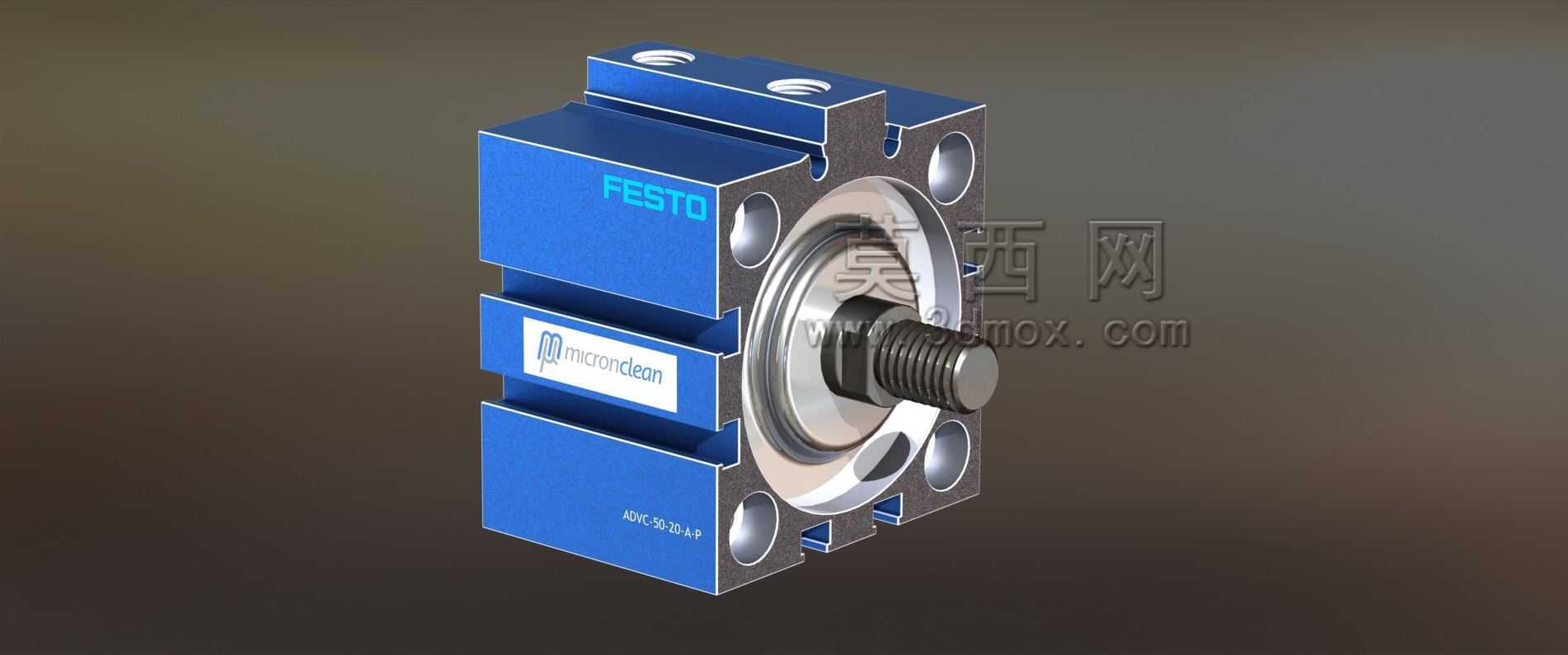

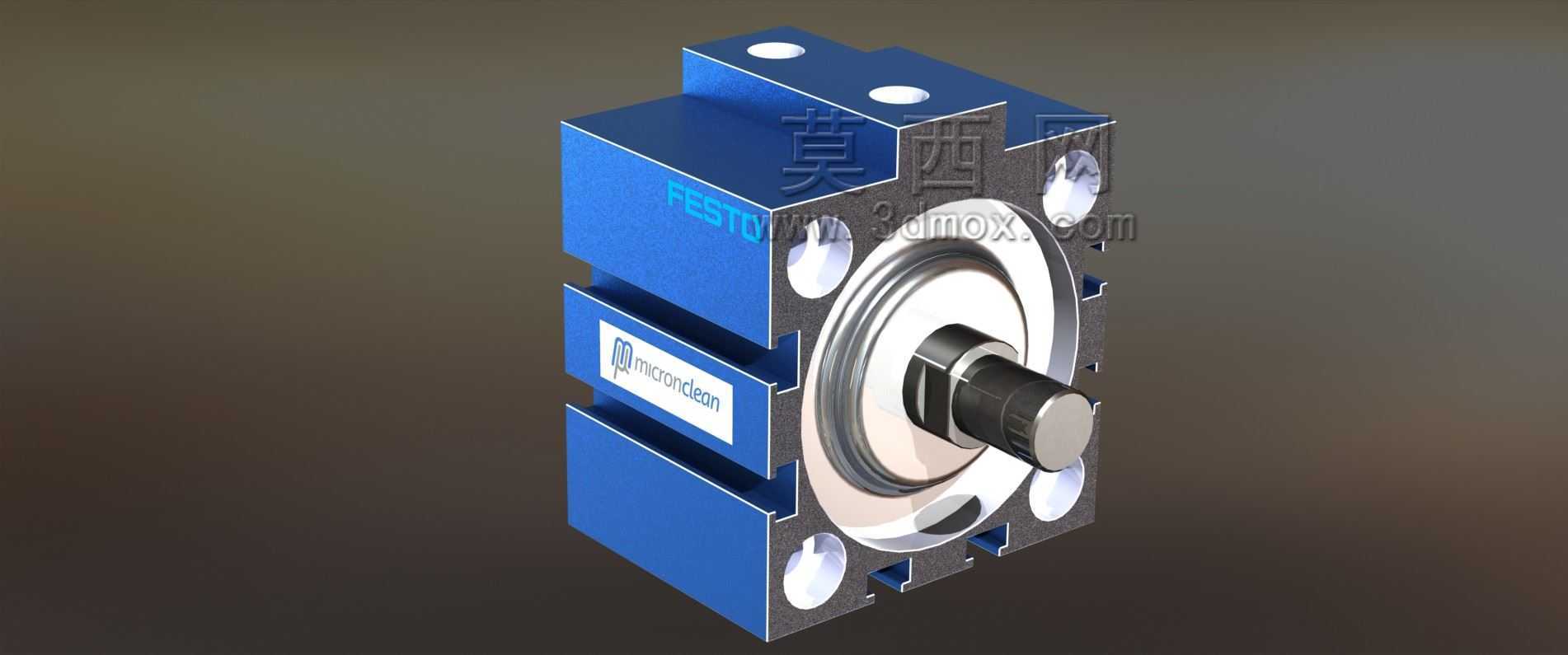

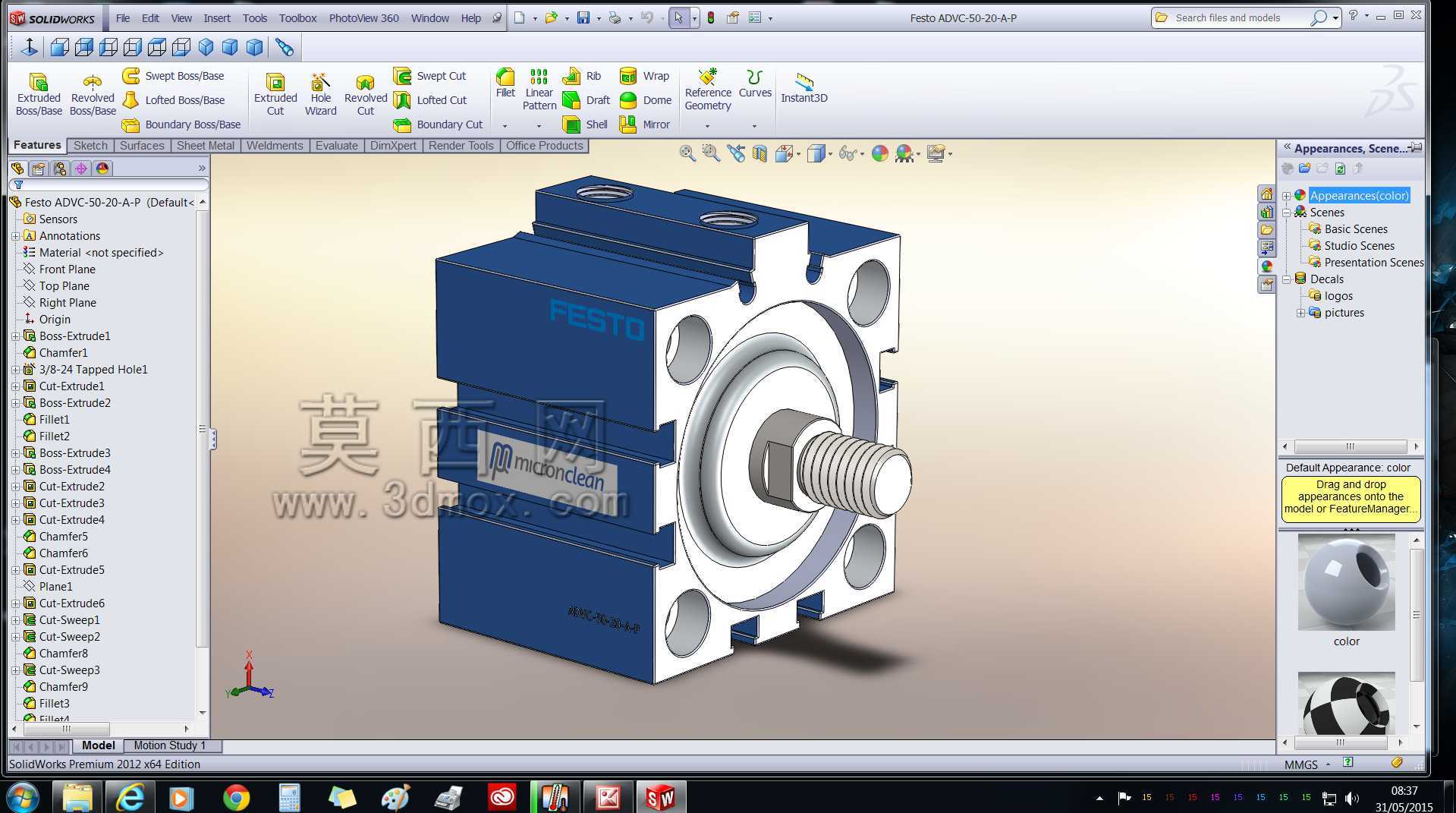

  在轮式输送线、轮组传动设备的运维与设计场景中,张紧机构的可靠性直接决定了传动系统的运行寿命与传动效率,这款气动式车轮张紧结构,核心采用费斯托型先进气缸作为动力输出单元,替代传统的螺栓手动张紧、弹簧被动张紧结构,适配需要动态调整张紧力的轮组传动工况。从实际应用场景来看,这类张紧器常部署在汽车总装线的摩擦轮输送段、物流分拣线的驱动轮组、重型辊道的张紧工位,尤其是需要频繁启停、负载存在波动的轮系中,气动张紧的柔性输出特性可以避免刚性张紧带来的轮轴过载、传动带/传动链过早疲劳失效的问题。

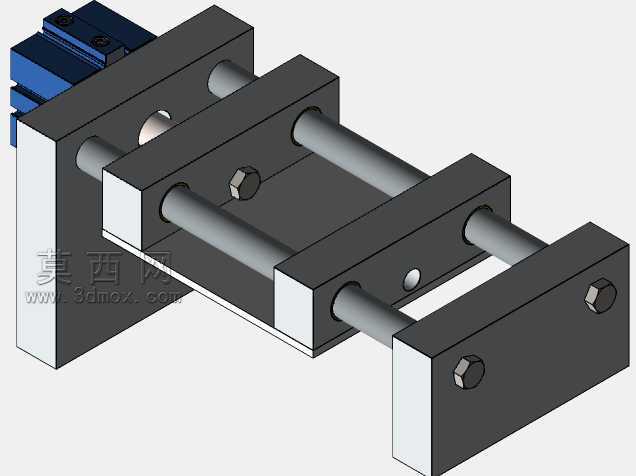

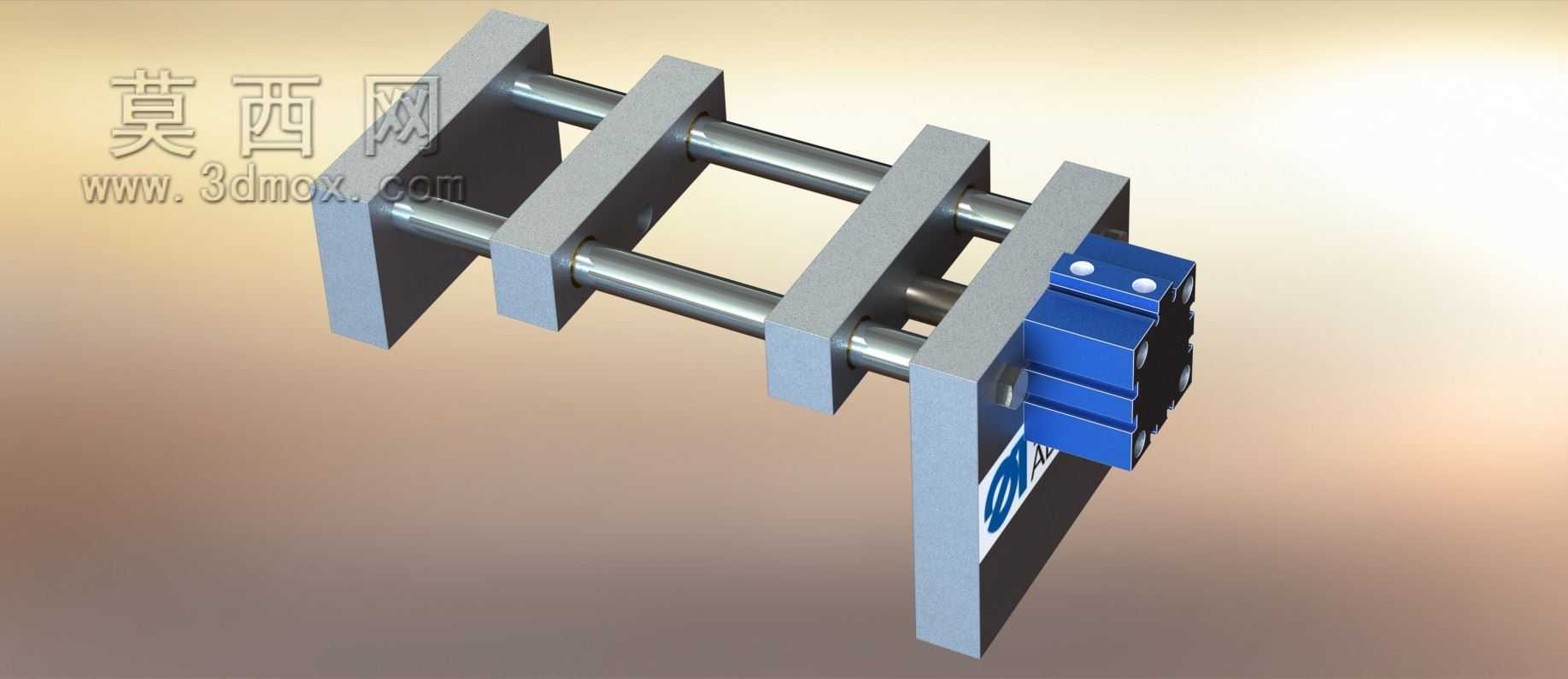

  从功能特性上看,该结构通过气缸的直线推力输出,推动滑动安装座沿平行导杆做轴向位移,安装座上可直接固定待张紧的车轮轮轴,通过调整气缸的供气压力即可精准控制张紧力大小,无需人工反复拧动调整螺栓,也能在传动件出现磨损伸长时,通过气压的自适应补偿保持张紧力恒定,大幅降低日常运维的调整频次。结构上采用双平行光杆作为滑动导向,相比单导杆结构可以承受更大的径向偏载,避免张紧过程中轮轴出现偏斜,保证车轮与传动面的接触贴合度均匀,不会出现局部磨损过快的问题。导向杆两端通过立式安装支座固定在设备机架上,支座与导杆采用过盈配合加顶丝锁紧的固定方式,安装时可以根据现场机架的安装孔位调整支座的固定位置,适配不同安装间距的机架结构。

  设计思路上,这款张紧器采用模块化拆分设计,整体分为固定支座组、导向杆组件、滑动安装块、气缸连接组件四个独立模块,每个模块都可以单独拆卸更换,当气缸密封件出现老化、导向杆出现磨损拉伤时,不需要整体拆解张紧器,仅需更换对应故障零件即可,大幅降低后期维护成本。气缸与滑动安装块之间采用浮动接头连接,可以抵消加工与安装过程中带来的微小同轴度误差,避免气缸活塞杆承受径向力,延长气缸的使用寿命。滑动安装块与导向杆配合的孔内镶嵌有自润滑铜套,不需要额外加注润滑脂即可长期保持顺畅滑动,适配多粉尘、少维护的工业现场工况。

  从安装边界与外形尺寸来看,该张紧器整体沿导向杆轴向的总长度可根据气缸行程调整,本次设计适配的气缸行程为50mm,可满足轮系中心距±25mm的张紧调整范围,导向杆直径选用20mm的镀铬光杆,两导杆中心间距为80mm,滑动安装块上预留的轮轴安装孔直径为30mm,可适配轴径30mm以内的各类车轮轮轴安装。固定支座上的安装孔采用长圆孔设计,上下方向有10mm的安装调整余量,安装时可以微调张紧器的整体高度,保证轮轴与传动基准面的平行度。气缸尾部采用尾座铰接的固定方式,允许气缸在张紧过程中存在微小的角度摆动,抵消滑动过程中的别劲问题。在实际选型适配时,可根据需要张紧的车轮负载大小更换不同缸径的气缸,当张紧力需求较大时可更换缸径32mm或40mm的气缸,仅需调整气缸安装座的连接尺寸即可,整体安装接口保持通用,不需要改动其余结构件。结构的所有受力件均采用45号钢加工制作,表面做发黑防锈处理,滑动配合面做淬火处理提升耐磨性能,气缸连接部分的紧固件采用8.8级内六角螺栓,保证大负载下的连接可靠性。
