立式带座外球面枕式轴承支撑结构

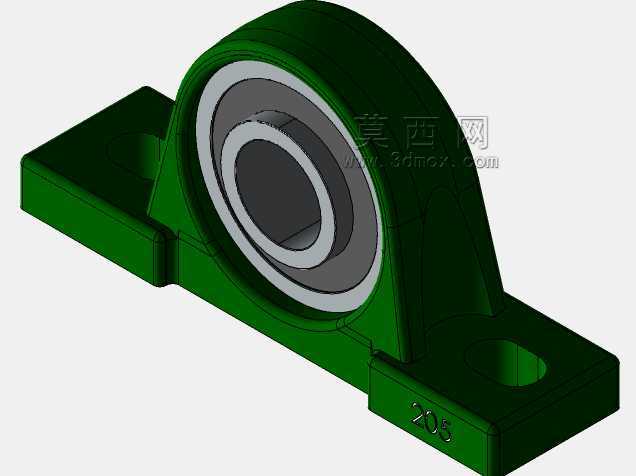

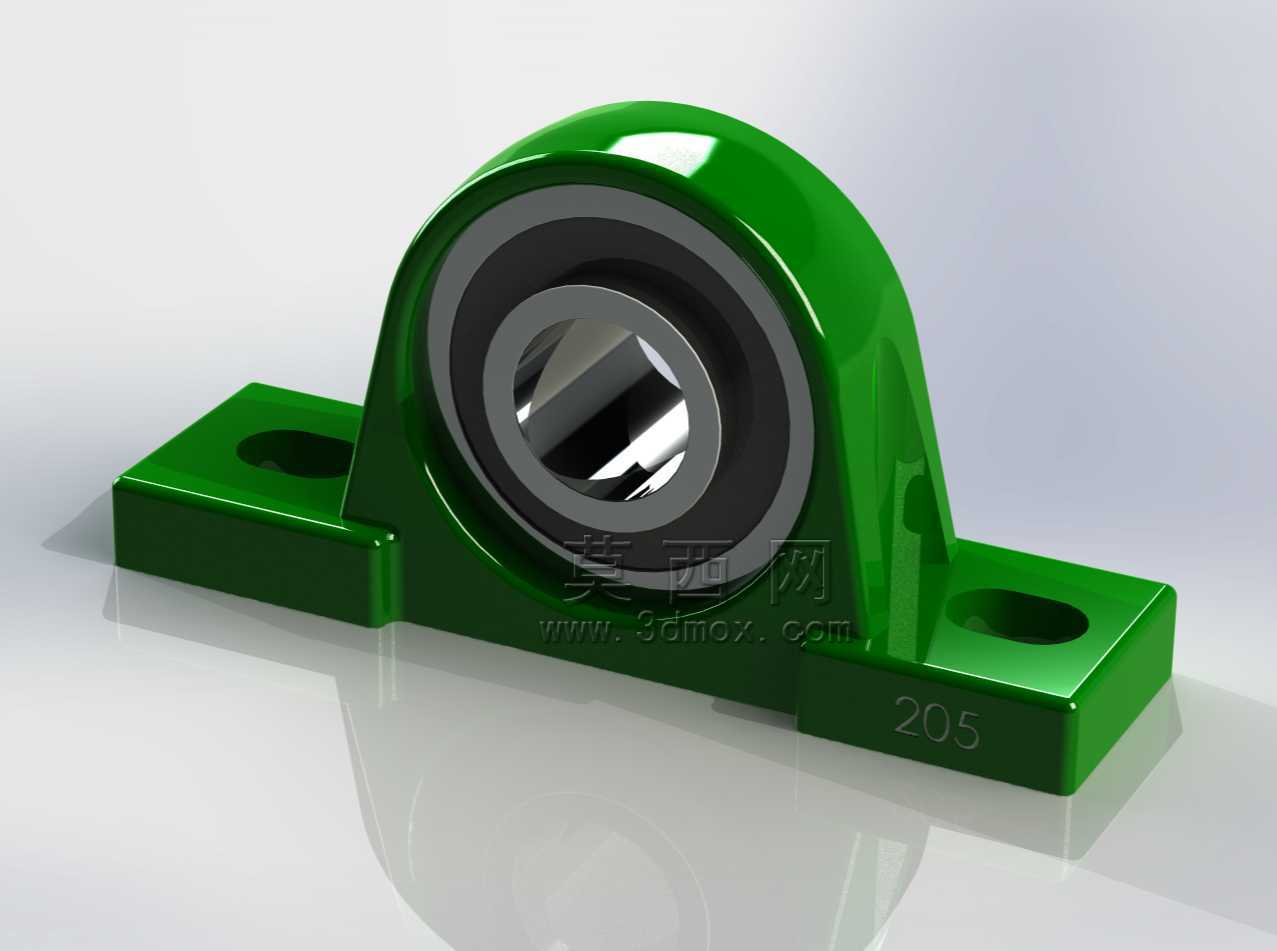

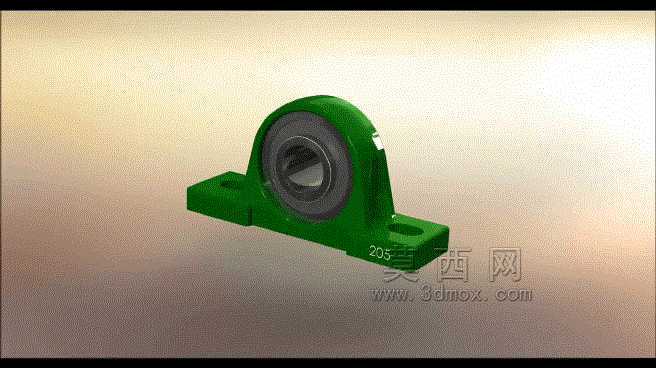

　　在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位，这类立式枕式带座轴承是应用频次极高的支撑部件，核心作用是为旋转轴提供径向与少量轴向的定位支撑，同时补偿轴系加工、安装过程中产生的微小同轴度误差，降低轴系运转的附加载荷。不同于分体式剖分轴承座的厚重结构，这类一体式铸造成型的枕座结构，安装基准面为底部两个带安装孔的支脚，安装时无需拆分座体，直接通过螺栓穿过支脚的沉孔固定在设备安装基板上即可，装配效率远高于剖分式结构，适合中轻载、转速中等的传动场景。从结构设计逻辑来看，座体采用立式拱形承托结构，轴承安装孔位于座体上部的承托腔内，拱形的筋位过渡可以在不额外增加座体壁厚的前提下，提升承托部位的径向承载刚度，

　　避免轴承在受载时座体出现开口变形导致轴承外圈跑圈。两个安装支脚向两侧水平延伸，支脚的安装孔中心距、孔位沉台深度都经过匹配校核，确保安装螺栓锁紧后，座体底面与安装基板完全贴合，不会出现局部翘曲导致的轴承内孔轴线偏斜。配套的外球面轴承外圈为球面结构，与座体内孔的球面配合面可以实现一定角度的自动调心，当轴系出现轻微挠曲、安装面存在平面度误差时，轴承可以自动适配轴线偏角，避免轴承滚动体出现边缘受载，大幅延长轴承的实际使用寿命。座体表面的绿色涂层为常规的防锈漆层，针对普通车间的非腐蚀工况设计，若应用在潮湿、有腐蚀介质的场景，可更换为镀锌或不锈钢材质的同规格座体。轴承内孔为标准圆柱孔，通过顶丝与轴实现锁紧，安装时只需将轴穿入内孔，

　　拧紧内圈上的两个紧定螺钉即可完成轴向与周向固定，无需额外的轴肩定位、锁紧螺母等附件，轴的加工要求也相应降低，不需要加工高精度的定位轴肩，适合对成本控制较严格的通用设备场景。从安装边界来看，这类205规格的枕座轴承，适配轴径为25mm的光轴，两个安装支脚的中心距为标准尺寸，安装时基板上对应的螺栓孔位可按照标准跨距加工，无需单独测绘；座体总高度、轴承中心高为固定值，设计轴系时可直接选取该中心高作为轴的安装高度基准，减少设计校核的工作量。座体的铸造圆角均做了圆滑过渡，避免应力集中，在受冲击载荷的场景下，圆角过渡结构可以降低应力集中系数，减少座体开裂的风险。轴承两端自带密封圈，可以阻挡外界的粉尘、碎屑进入轴承滚道内部，

　　同时锁住轴承内部的润滑脂，在常规工况下可实现长时间免维护运行，不需要频繁加注润滑脂，降低设备的日常维护工作量。在实际选型应用中，需要注意这类带座轴承的承载能力为径向承载为主，轴向承载能力仅为径向额定载荷的很小比例，不能用于承受较大轴向载荷的轴系，若轴系存在较大轴向力，需要搭配额外的轴向定位结构，或者选用带轴向止推结构的轴承座类型。安装过程中需要先将座体固定在基板上，再穿入轴并锁紧顶丝，避免先锁紧轴承顶丝再固定座体，导致轴承内圈与轴的配合出现偏斜，运转时出现异常发热、噪音过大的问题。座体的承托腔与轴承外圈的配合为过渡配合，安装轴承时可通过软质锤敲击轴承外圈端面装入，禁止直接敲击轴承内圈或滚动体，避免损伤轴承的滚道与滚动体。这类结构的三维建模过程中，需要重点还原座体的拱形筋位过渡、安装孔的沉台结构、轴承外圈的球面配合面、内圈的紧定螺钉孔位，确保模型在虚拟装配时可以完全匹配对应的轴、安装基板的尺寸，避免干涉；同时座体的壁厚要均匀，避免建模时出现壁厚突变导致后续有限元分析时出现应力集中的误判，安装支脚的底面要设置为完全平面，作为装配时的基准面，与设备基板的配合面设置重合配合，轴承内孔的轴线要与安装底面保持平行，确保装配后轴系的轴线水平。
