双瓣开合式液压抓斗铲斗结构设计

　　这类双瓣开合式抓斗铲斗，核心应用场景覆盖港口散货装卸、矿山矿料转运、基建工地土石方抓取、厂区散堆物料倒运等作业环节，常配套在起重机、挖掘机臂端使用，依靠液压驱动实现两瓣斗体的开合动作，完成散状物料的抓取、提升、卸料全流程作业，相比普通挖斗，它不需要额外的人工辅助捆扎或料斗对位，针对颗粒状、块状散料的抓取效率提升十分明显，尤其适合煤炭、砂石、矿渣、粮食这类无固定形态的散堆物料作业。

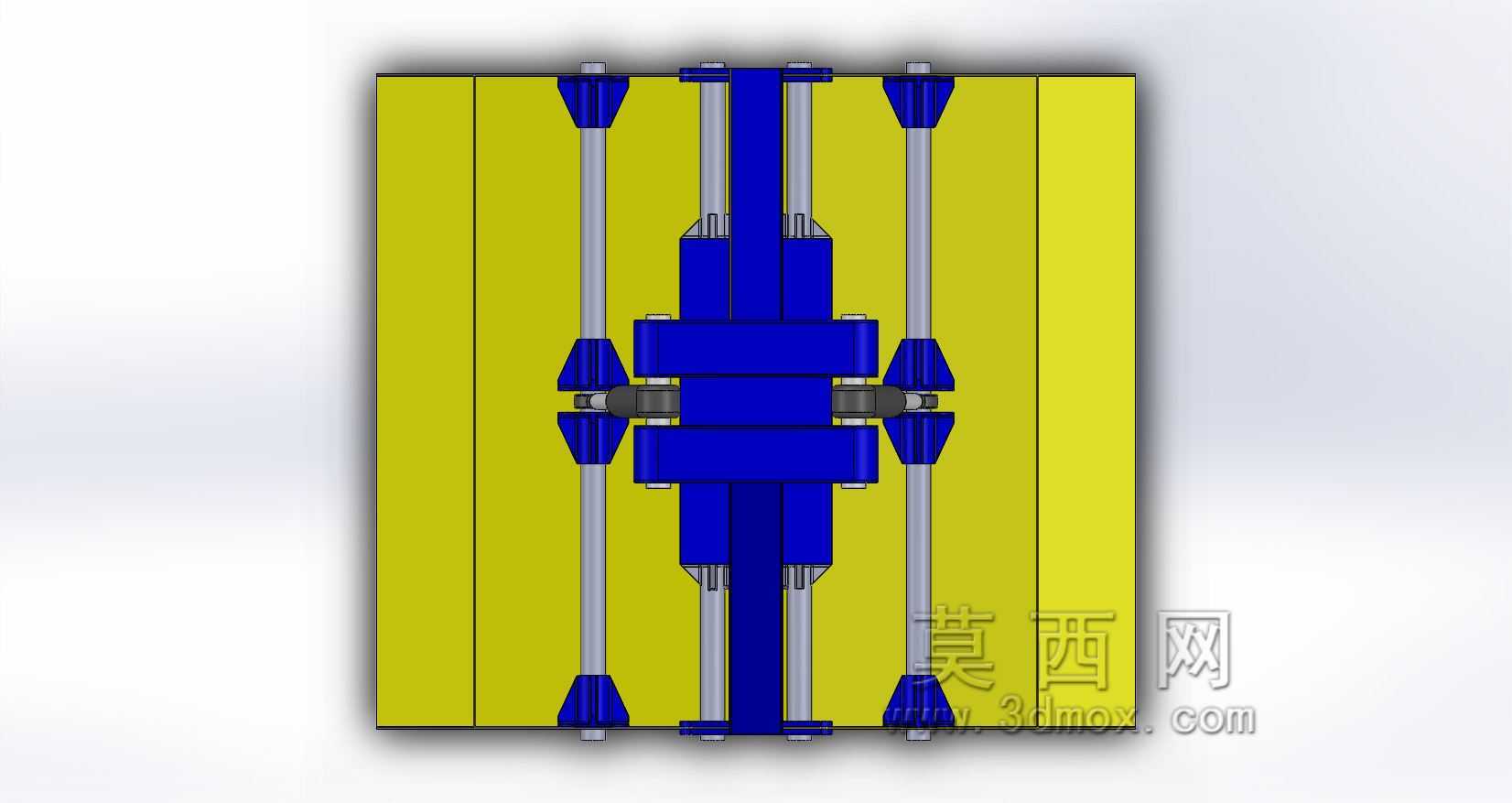

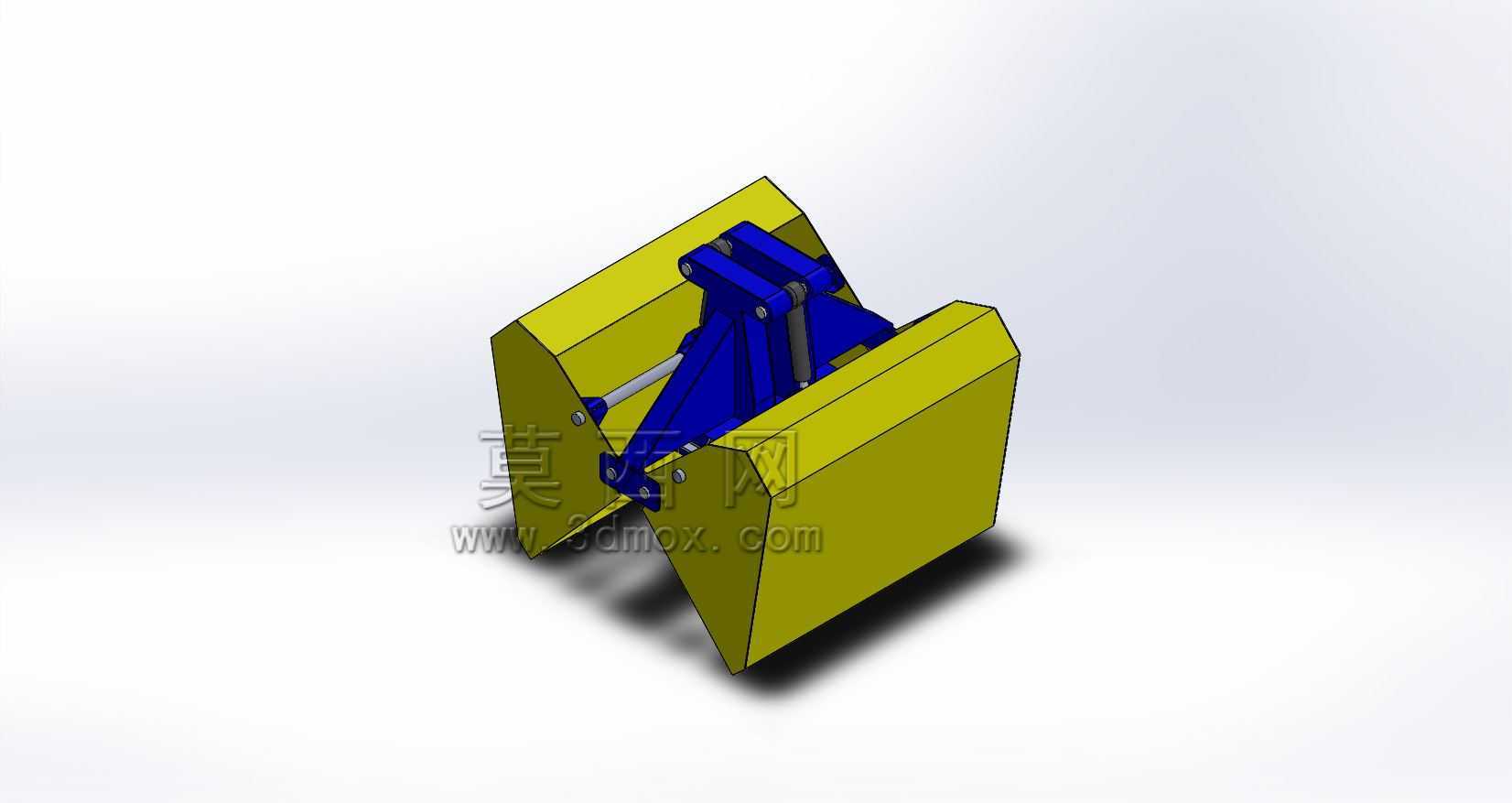

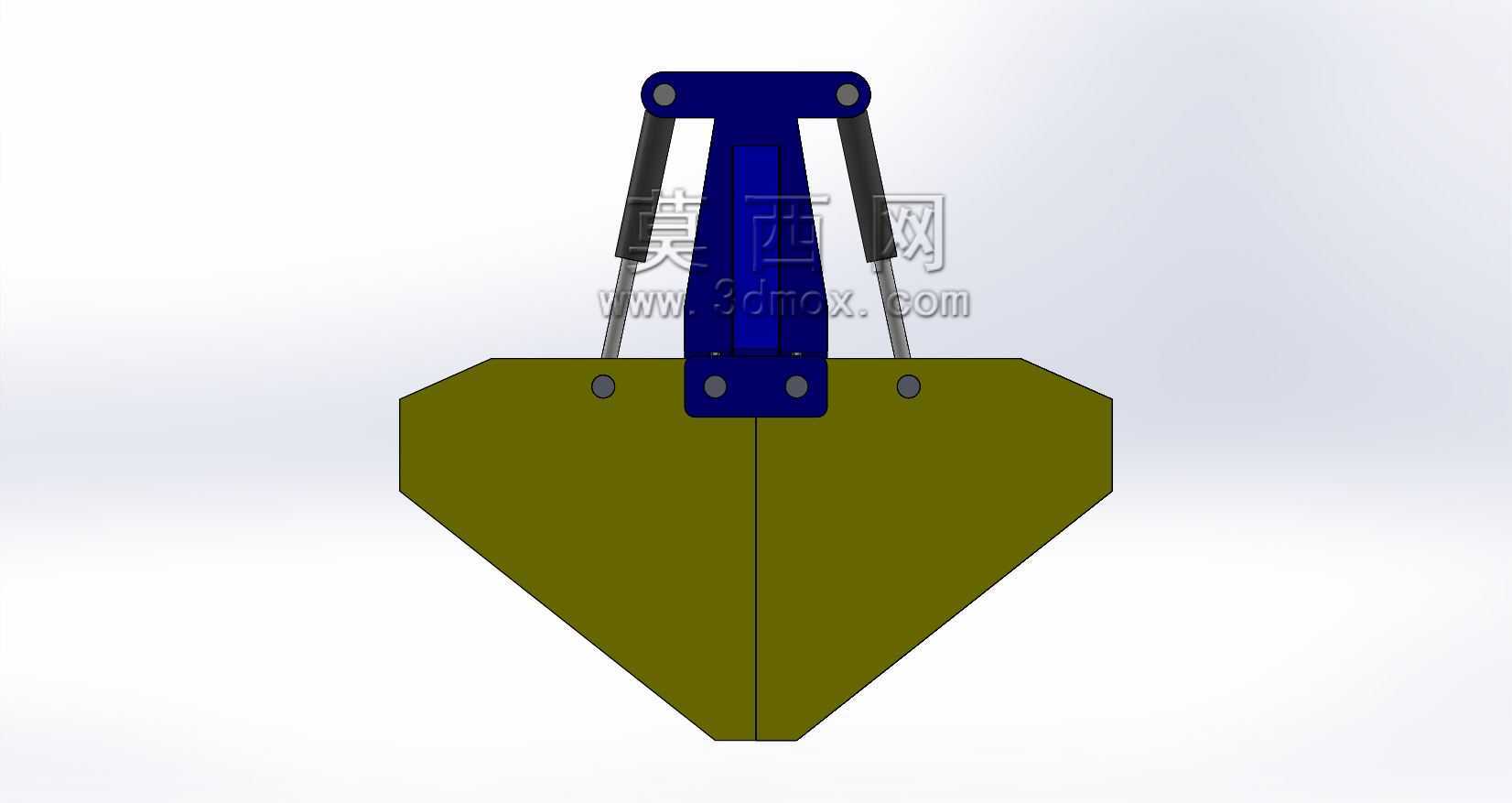

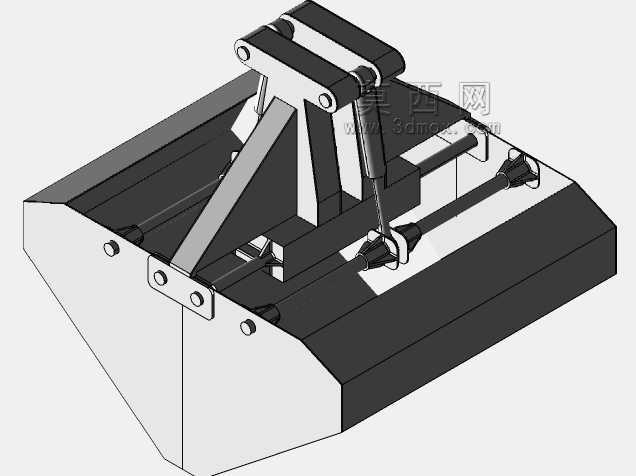

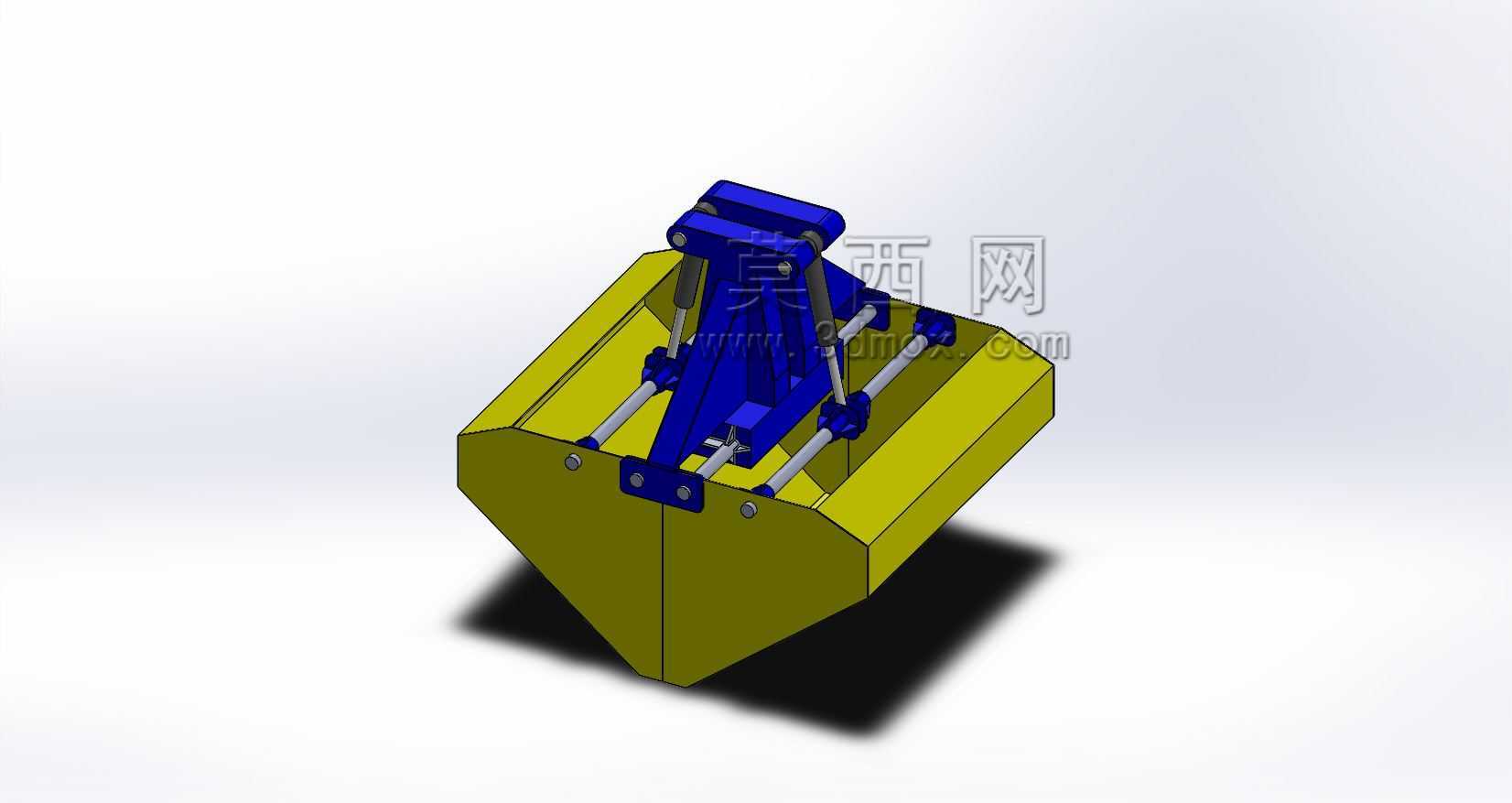

　　从功能特性来看，该抓斗的两瓣斗体对称布置，闭合后斗腔形成封闭的容料空间，刃口位置做了加厚处理，能在插入料堆时减少阻力，同时避免长期作业出现刃口卷边、磨损过快的问题；上部的连接架设置了两个对称的铰接耳板，用于和作业主机的臂端铰接，两侧的液压油缸分别连接连接架与斗体外侧的铰接座，油缸伸缩时即可带动两瓣斗体绕中间铰接轴转动，实现斗体的张开与闭合。斗体外侧的加强筋沿斗壁受力方向布置，在抓取高密度物料时能分散斗壁承受的挤压力，避免斗体出现变形、焊缝开裂的问题。

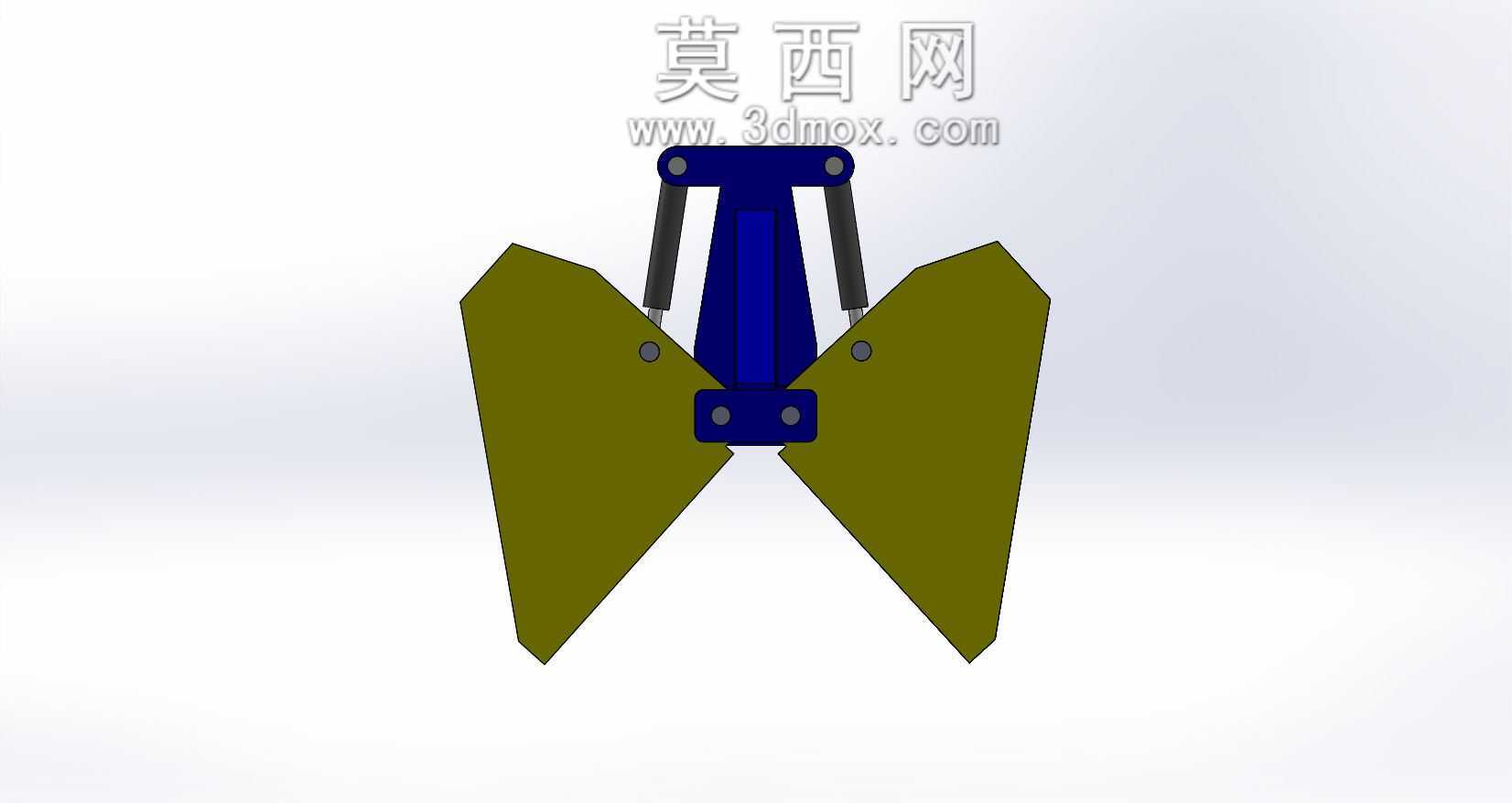

　　设计过程中首先要明确作业边界，也就是抓斗的额定抓取容积与配套主机的起重量匹配，避免抓取物料重量超出主机负载上限；上部连接架的铰接孔中心距需要和对应主机的臂端连接尺寸完全匹配，保证安装时不需要额外改制连接结构。两瓣斗体闭合后的贴合面需要做机加工处理，保证闭合后缝隙控制在合理范围，抓取细颗粒物料时不会出现漏料问题；油缸的铰接点位置需要经过运动仿真校核，保证斗体从完全张开到完全闭合的全行程中，油缸不会出现死点，同时斗体张开角度能满足插入料堆的需求，不会因为张开角度过小导致插入料堆深度不足、抓取容积达不到设计值。

　　安装尺寸方面，上部连接架的主铰接孔孔径、孔位同轴度需要严格控制公差，避免安装后出现铰接卡滞、偏磨的问题；两侧油缸的上下铰接座需要保证对称度，防止油缸伸缩时出现侧向力，缩短油缸密封件的使用寿命。斗体刃口的角度设计在15到20度之间，既保证插入料堆时的锋利度，又能保证刃口有足够的强度，不会在碰到料堆里的硬质块料时出现崩缺。斗腔的内部轮廓做了圆弧过渡处理，卸料时物料能顺着斗壁顺利滑出，不会在斗腔角落出现积料残留，减少每次作业后的余料重量，提升单次作业的有效载荷。

　　实际作业中，这类抓斗的开合速度可以通过配套主机的液压阀组进行调节，针对不同密度的物料调整闭合压力，比如抓取密度较大的矿石时调高系统压力保证足够的抓取力，抓取粮食这类低密度易破损物料时适当降低压力，避免物料被挤压破损。斗体的铰接轴位置都设计了润滑注油通道，日常维护时可以直接在外部加注润滑脂，不需要拆解结构就能完成铰接点的润滑保养，降低现场维护的工作量。连接架上部的结构做了减重处理，在保证结构强度的前提下尽可能降低抓斗自身重量，这样同等起重量的主机就能匹配更大容积的抓斗，提升散料作业的效率。

　　在结构校核阶段，需要针对斗体抓取物料时的最恶劣受力工况做有限元分析，也就是斗体完全插入料堆、闭合抓取最大重量物料、刚提升离开料堆的瞬间，此时斗壁、铰接座、连接架的受力达到峰值，需要保证各部位的应力值低于材料的许用应力，同时预留足够的安全系数，应对作业中可能出现的冲击载荷。斗体的焊接结构采用连续焊缝，避免出现应力集中的焊接缺陷，关键受力位置的焊缝需要做探伤检查，防止长期受交变载荷出现焊缝疲劳开裂的问题。
