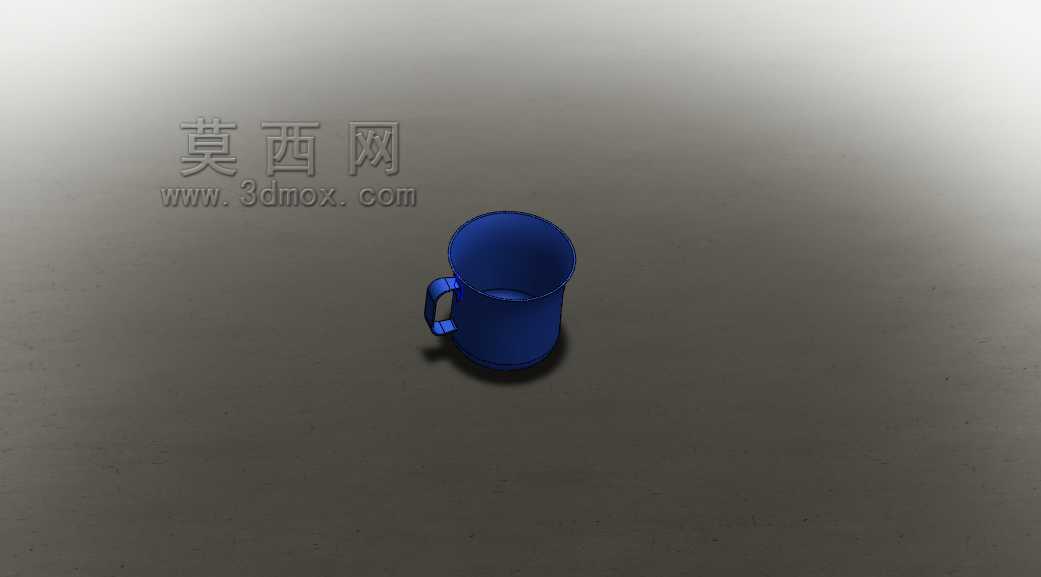

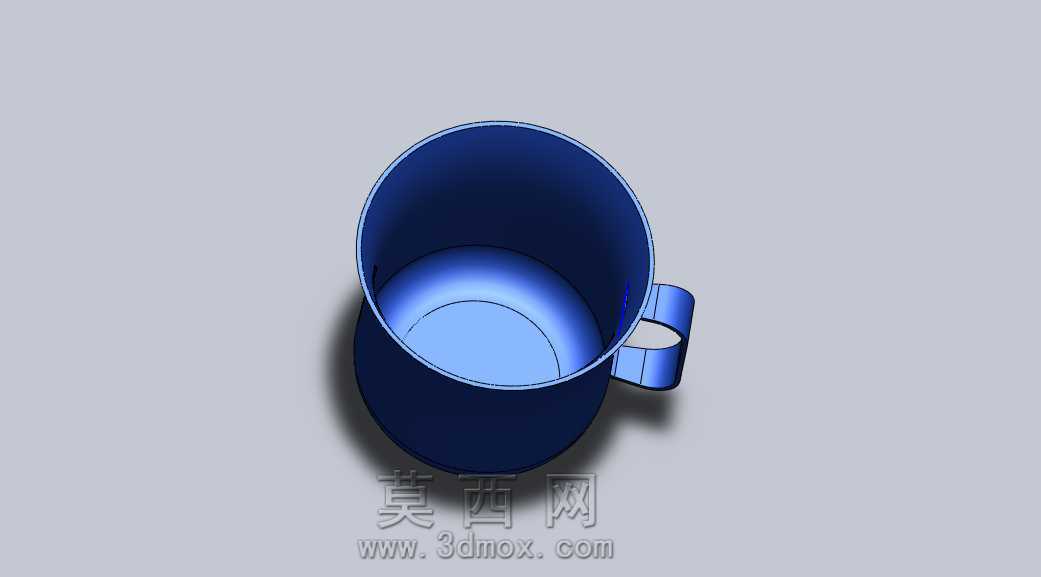

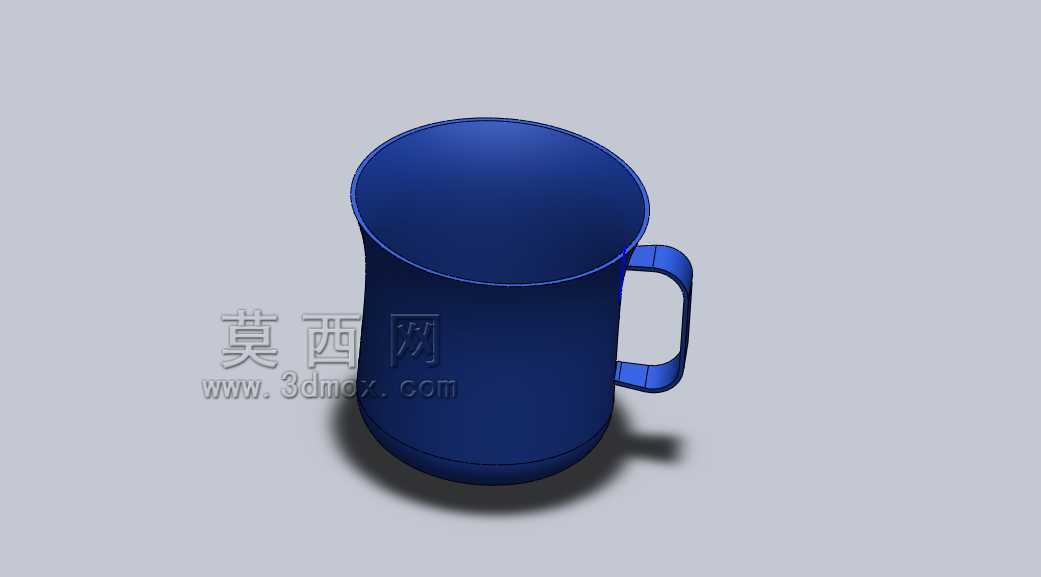

带把手家用蓝色塑料饮水杯结构设计

这款带侧把手的塑料杯，是面向日常饮水场景开发的日用注塑结构件，在民用消费品、办公配套、餐饮耗材领域都有广泛的适配空间。从结构设计逻辑来看，杯身采用直筒微收底的构型，首先是匹配注塑成型的工艺要求，直段区域脱模斜度控制在1.5度，既可以保证成型后杯壁厚度均匀，避免出现缩痕、缺胶等注塑缺陷，也能让杯体在叠放运输时减少卡滞，提升仓储运输的空间利用率。杯底做了3mm高度的环形凸台支撑，放置在平面时可以避免杯底整个面与桌面直接接触，减少日常使用中摩擦造成的刮花，同时在杯底与桌面之间留出微小间隙，若桌面有少量积水也不会吸附杯体，拿取时更顺畅。

侧置的C型把手是这款杯体结构设计的核心考量部分，把手与杯身的连接位置做了圆弧过渡的加强筋处理，过渡圆角半径设置为8mm，既可以避免应力集中导致的连接处断裂，也符合人手握持的人机工程学要求，把手内圈的净空尺寸适配成年人四指穿入握持，握持时受力点均匀分布在指腹位置，不会出现硌手的情况。把手与杯身的连接采用一体注塑的结构，没有额外的拼接缝隙，日常清洗时不会残留污渍，也避免了拼接结构长期使用后出现松动脱落的问题。

杯口位置做了1.2mm厚度的卷边处理，卷边的圆弧半径适配唇部接触的弧度，饮水时贴合度更好，不会出现刮嘴的情况，同时卷边结构也提升了杯口的结构强度，日常使用中即使受到轻微磕碰也不容易出现豁口变形。杯壁的整体厚度控制在2mm，这个厚度既可以保证杯体的结构刚度，盛装常温饮用水时不会出现过度形变，也能控制材料用量，兼顾生产成本控制。从安装边界与适配性来看，这款杯体的外径尺寸适配常规的杯架、车载杯托，放置在办公桌、家用餐桌、车载杯位时都能保持稳定，不会因为尺寸过大出现卡滞或者过小容易倾倒的问题。

在实际使用场景中，这款塑料杯可以作为日常家用的饮水器具，也可以作为办公场所的公用饮水杯，还能适配餐饮门店的一次性或反复使用耗材需求。设计过程中充分考虑了日常使用的各类工况：杯体的结构强度可以承受盛装60摄氏度以下温水的温度载荷，不会因为温度变化出现形变；把手的承重能力经过结构校核，盛满水后单手提拿不会出现断裂；杯身的光滑曲面没有卫生死角，配合一体成型的结构，清洗时可以快速冲净残留的饮品，不容易滋生细菌。

从建模的细节处理来看，所有的棱边都做了R0.5以上的圆角处理，没有尖锐的棱角，既符合日用产品的安全要求，避免日常使用中划伤手部，也能优化注塑过程中的熔体流动路径，减少填充时的压力损失，提升成型良品率。杯底的环形支撑面做了微小的斜度处理，保证放置时的接触均匀，不会出现放置不稳晃荡的情况。整体构型没有复杂的倒扣结构，注塑模具可以采用简单的两板模结构，侧面把手位置的结构通过侧抽芯机构实现成型，模具结构简单，量产时的模具成本与成型周期都能得到有效控制，适合大规模批量生产。
