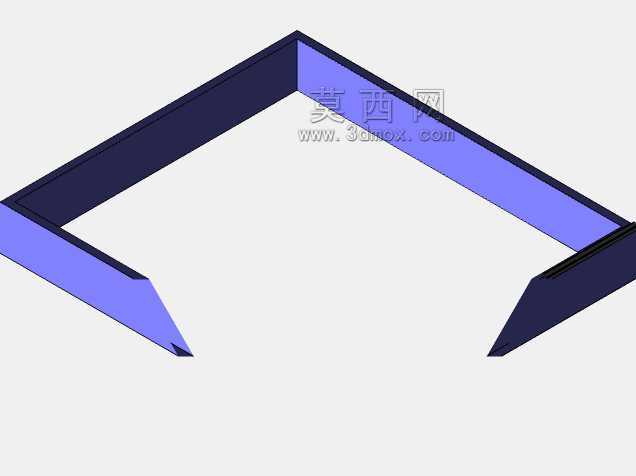

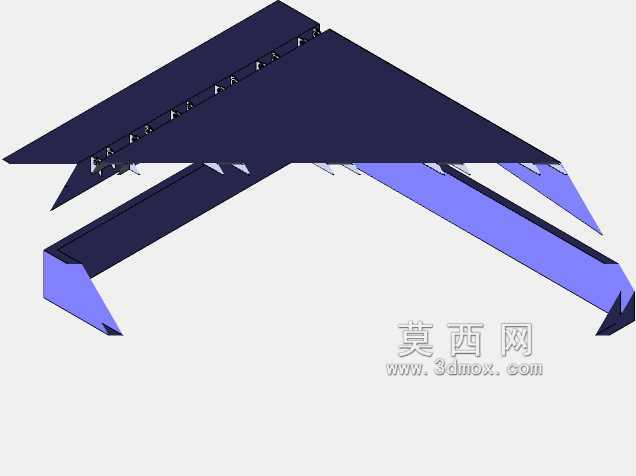

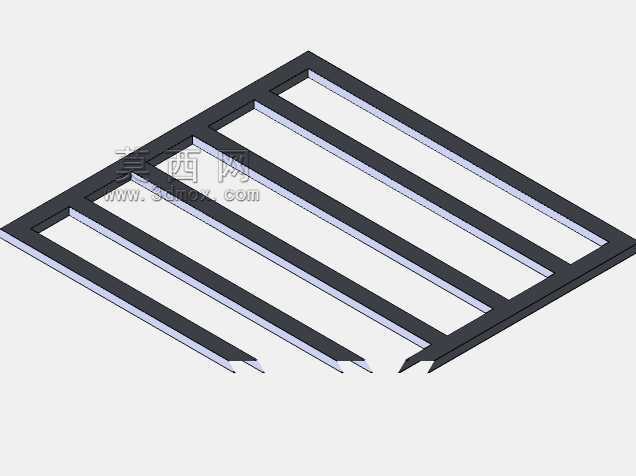

尤克莱姆兰帕斯楔形调节挡料结构

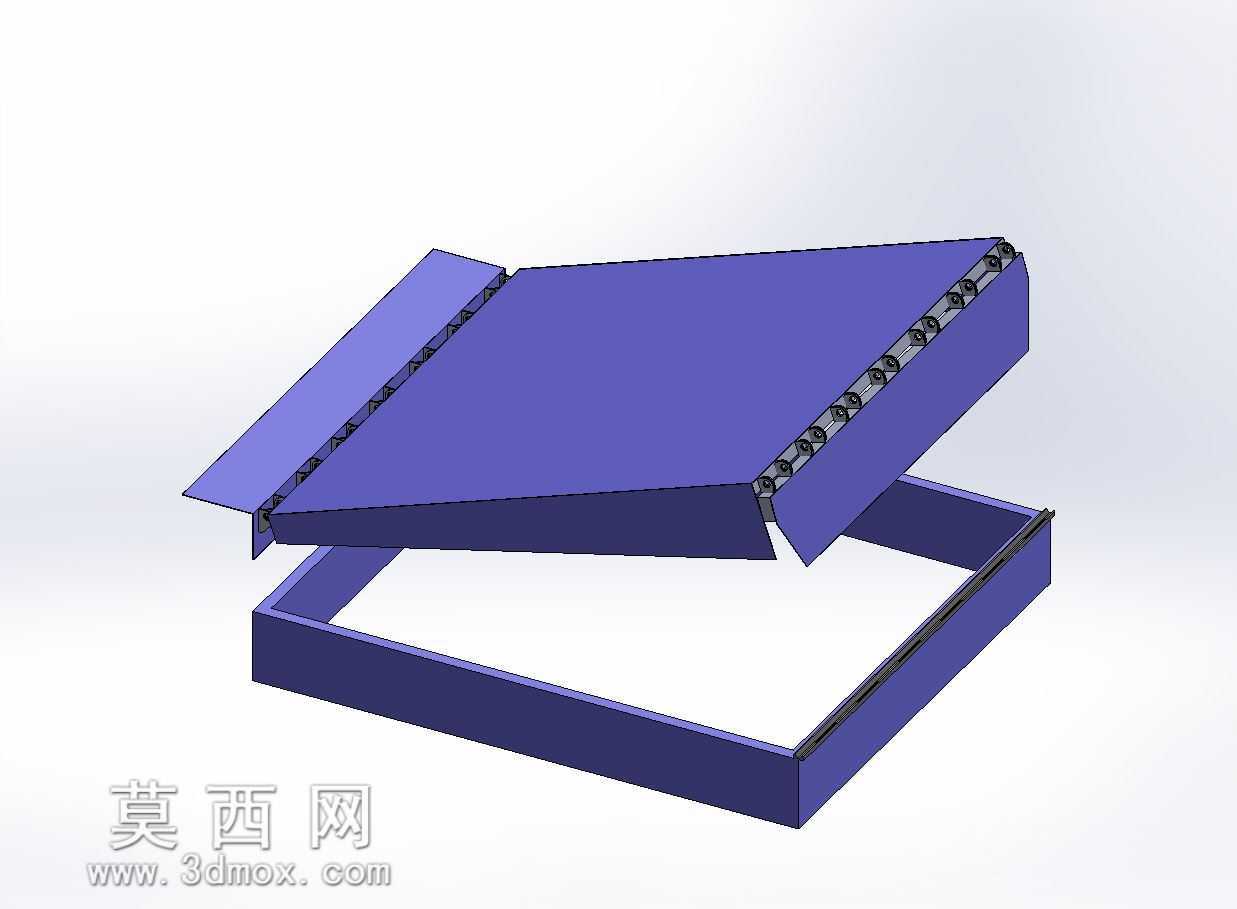

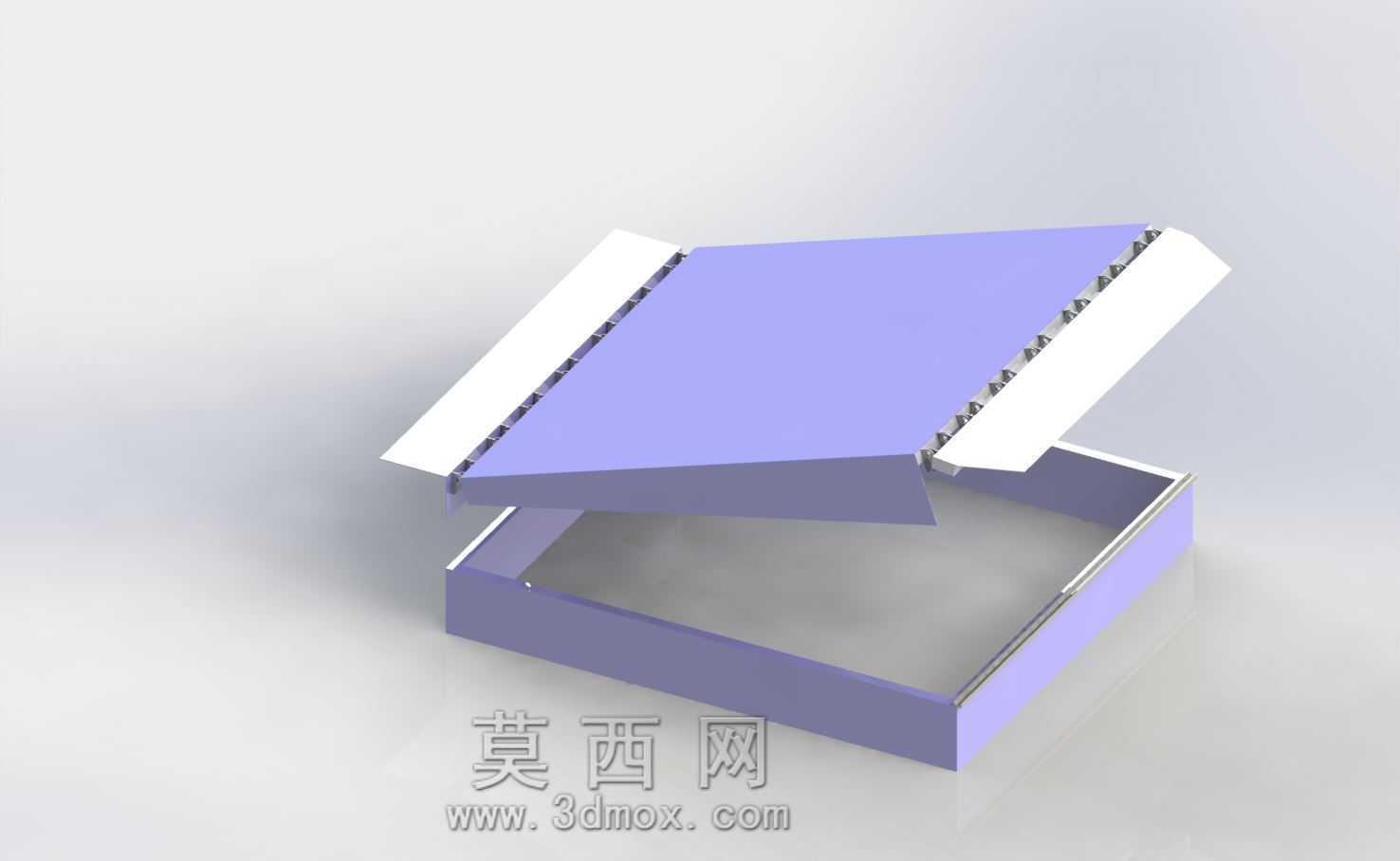

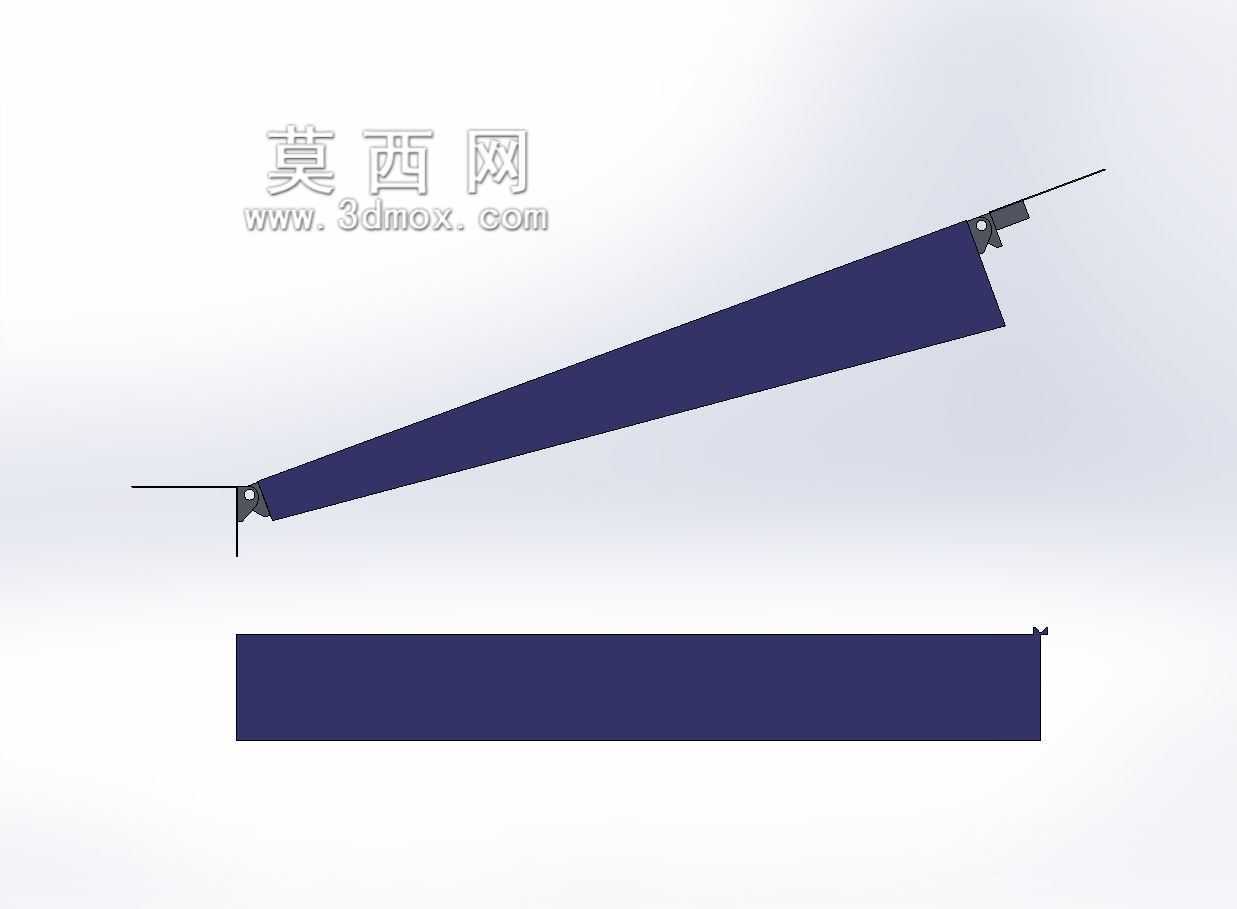

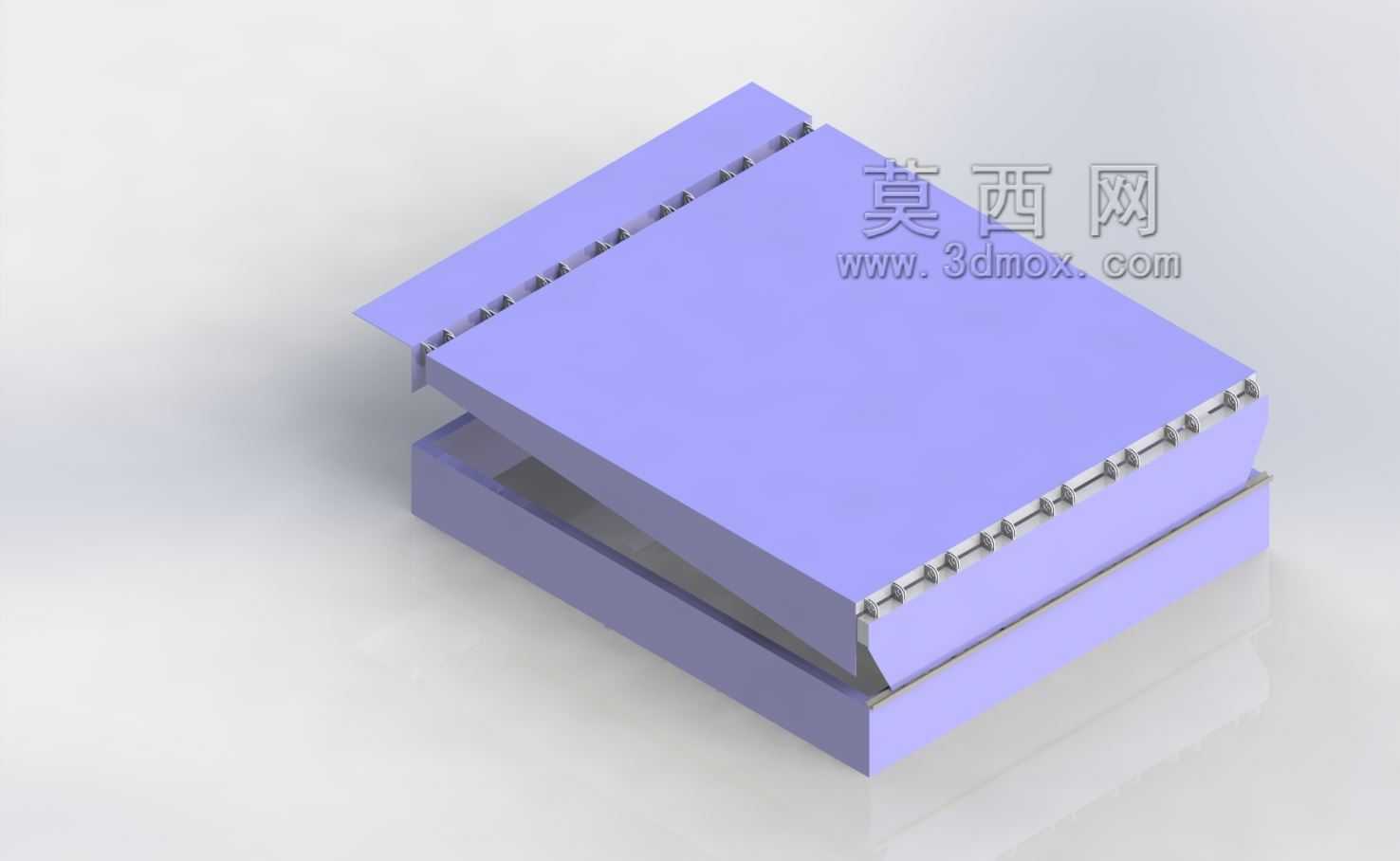

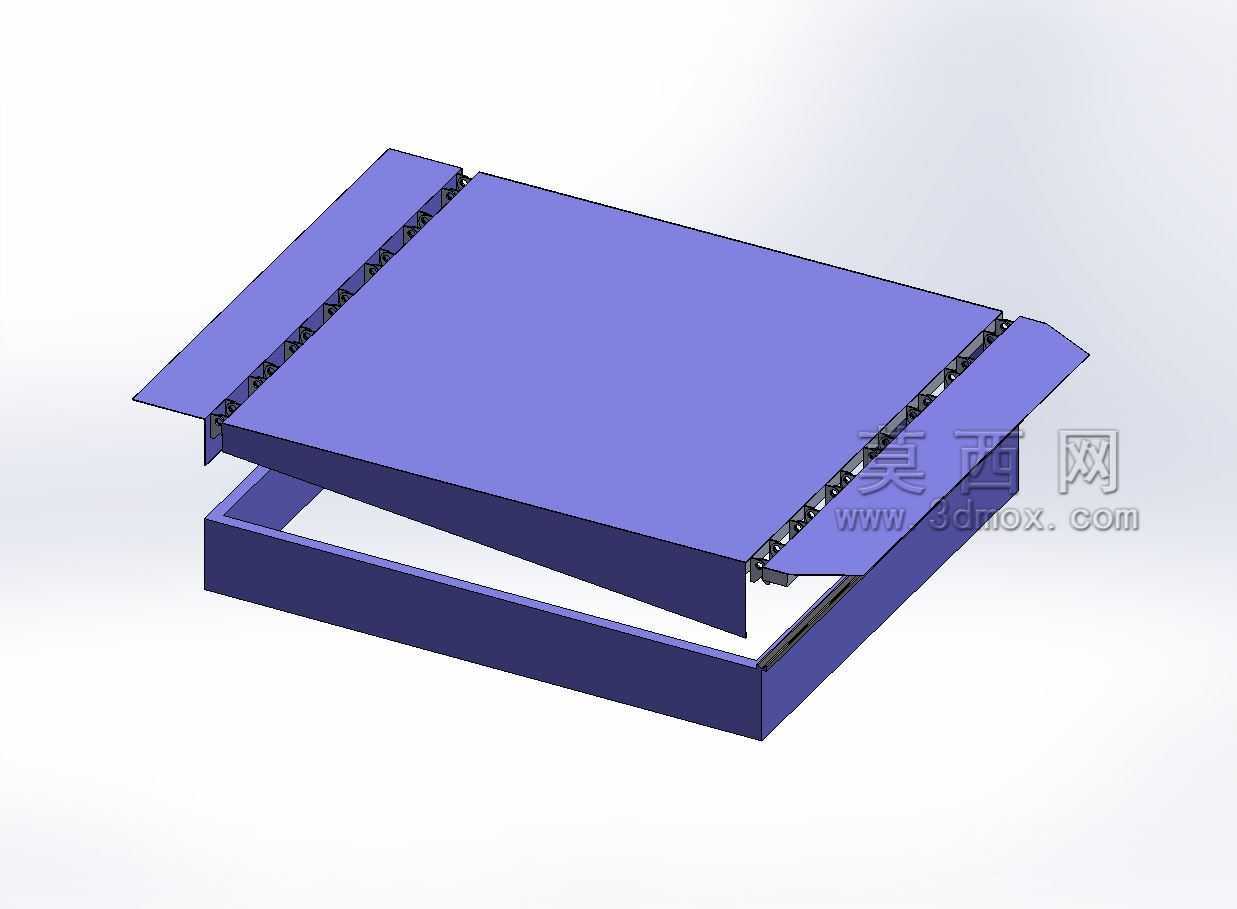

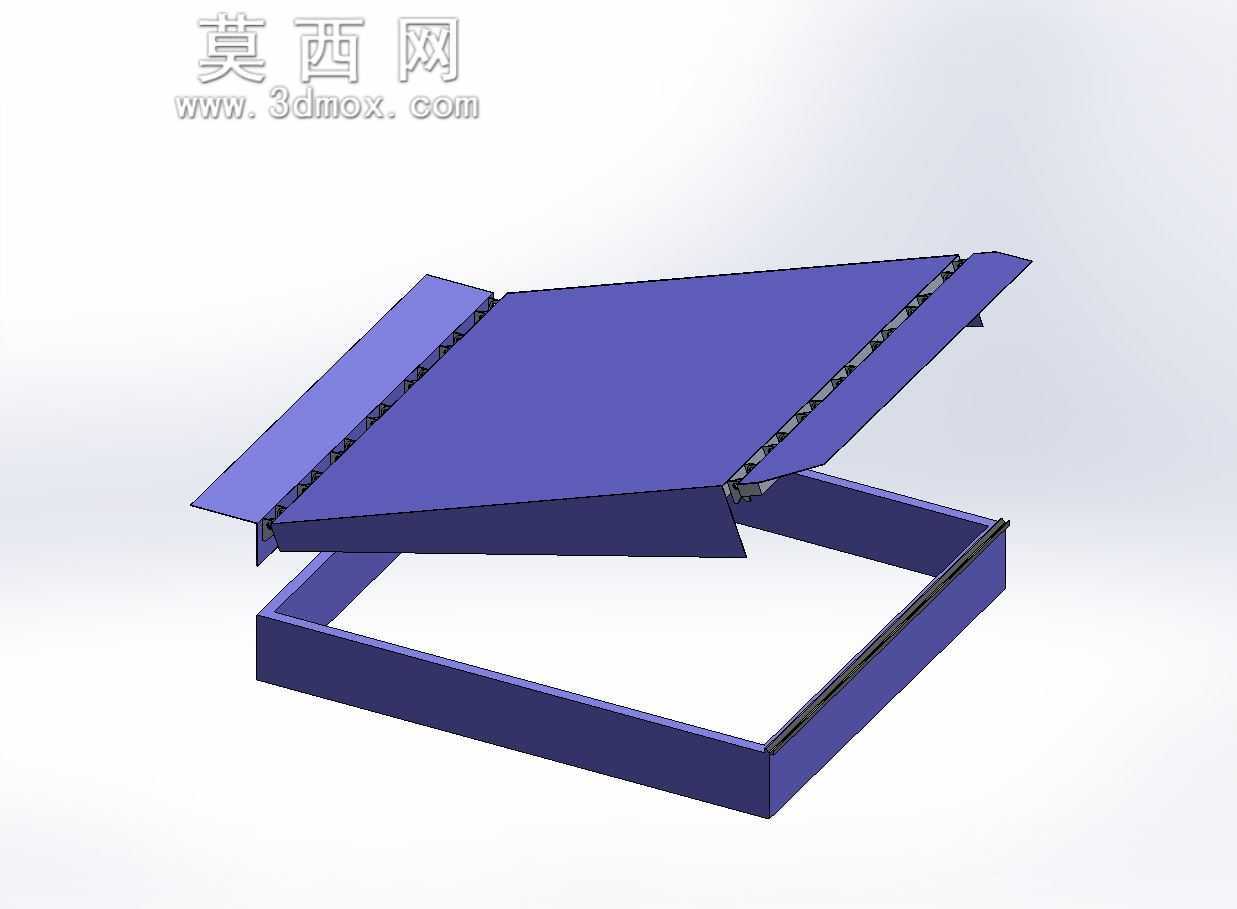

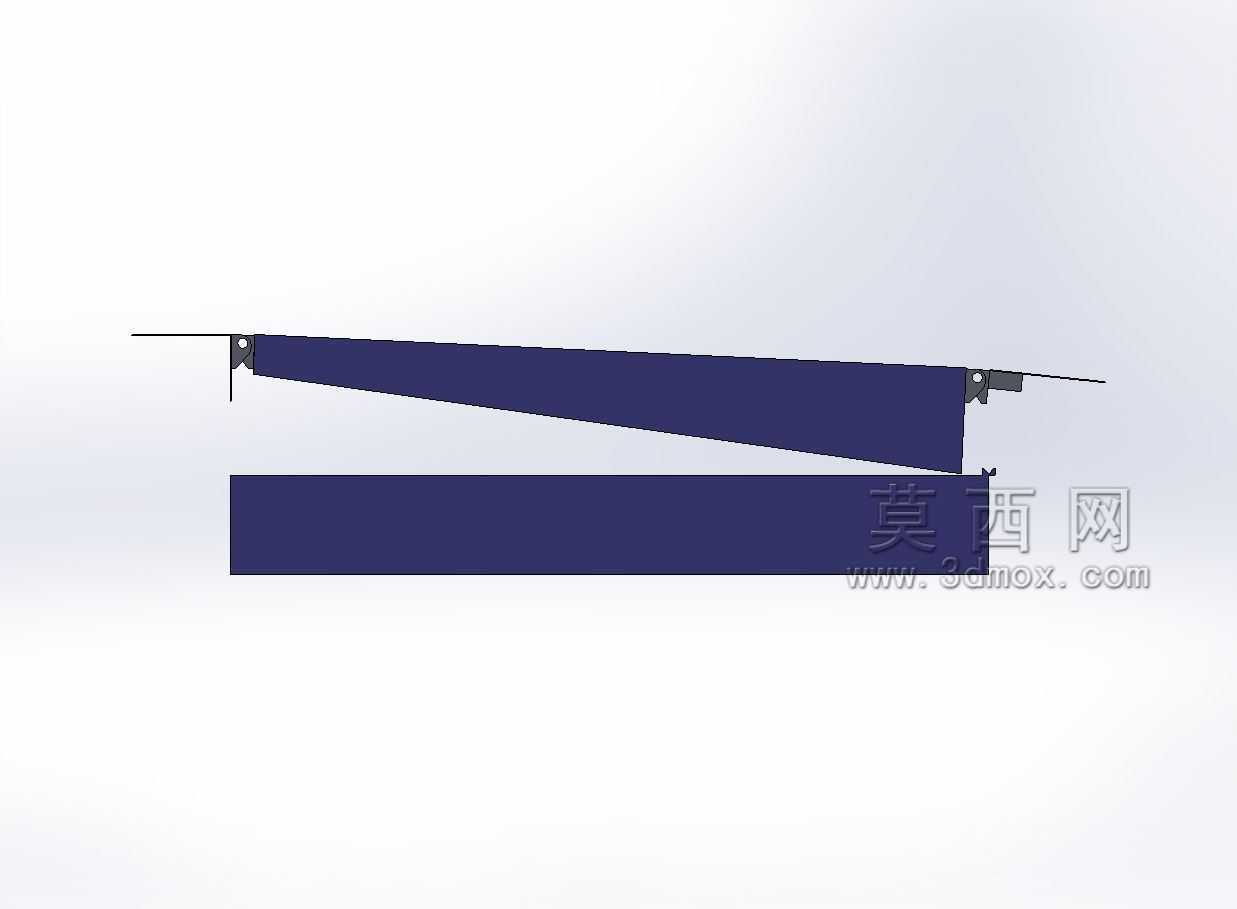

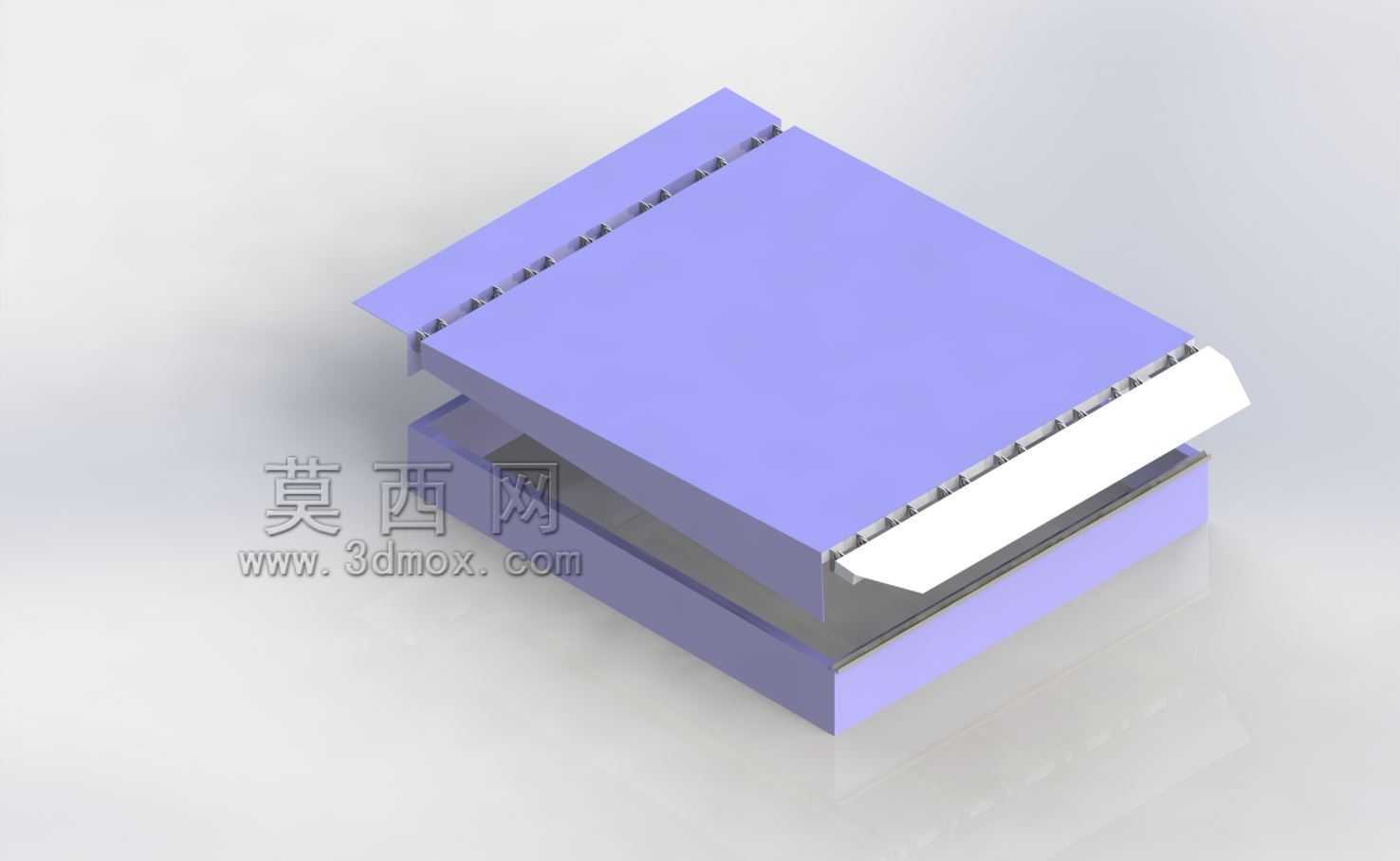

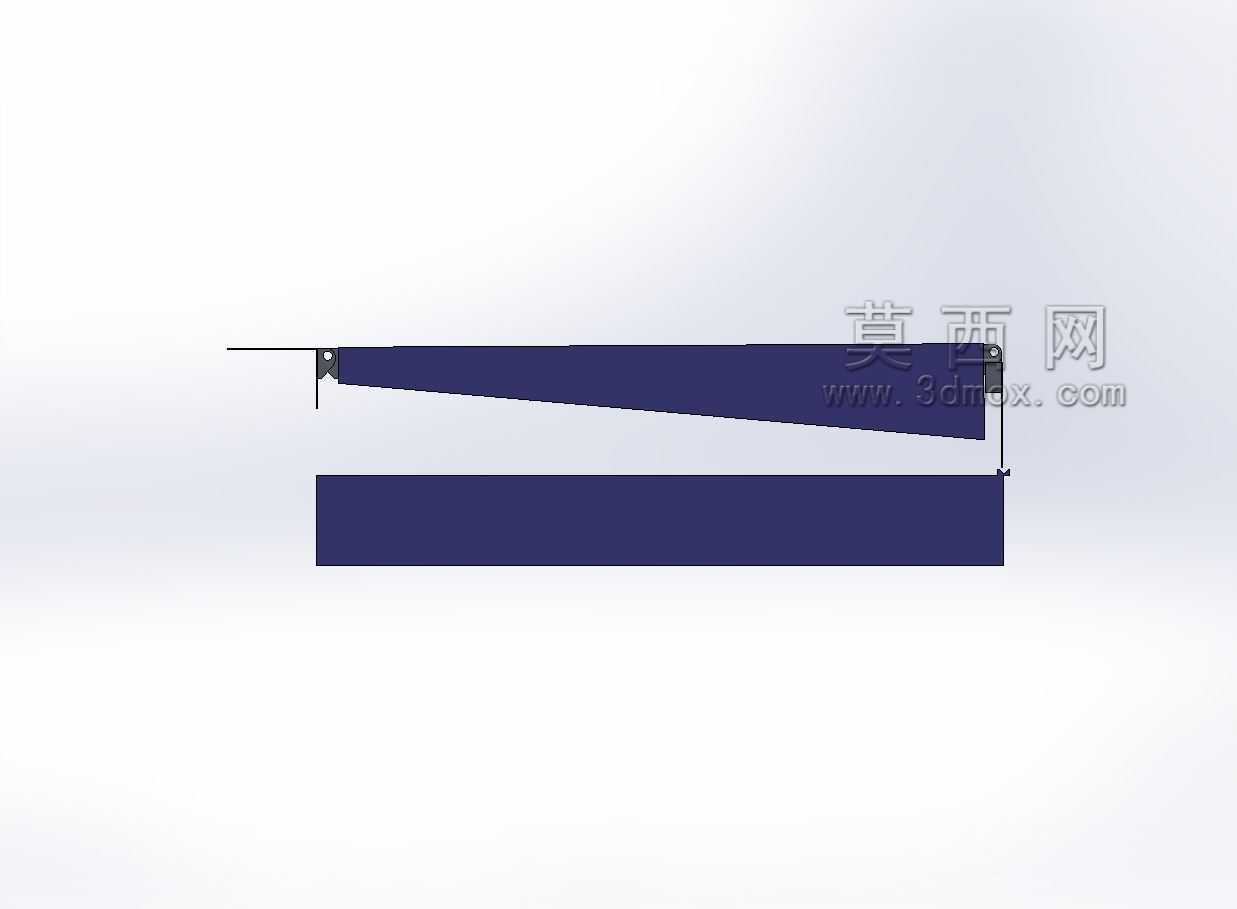

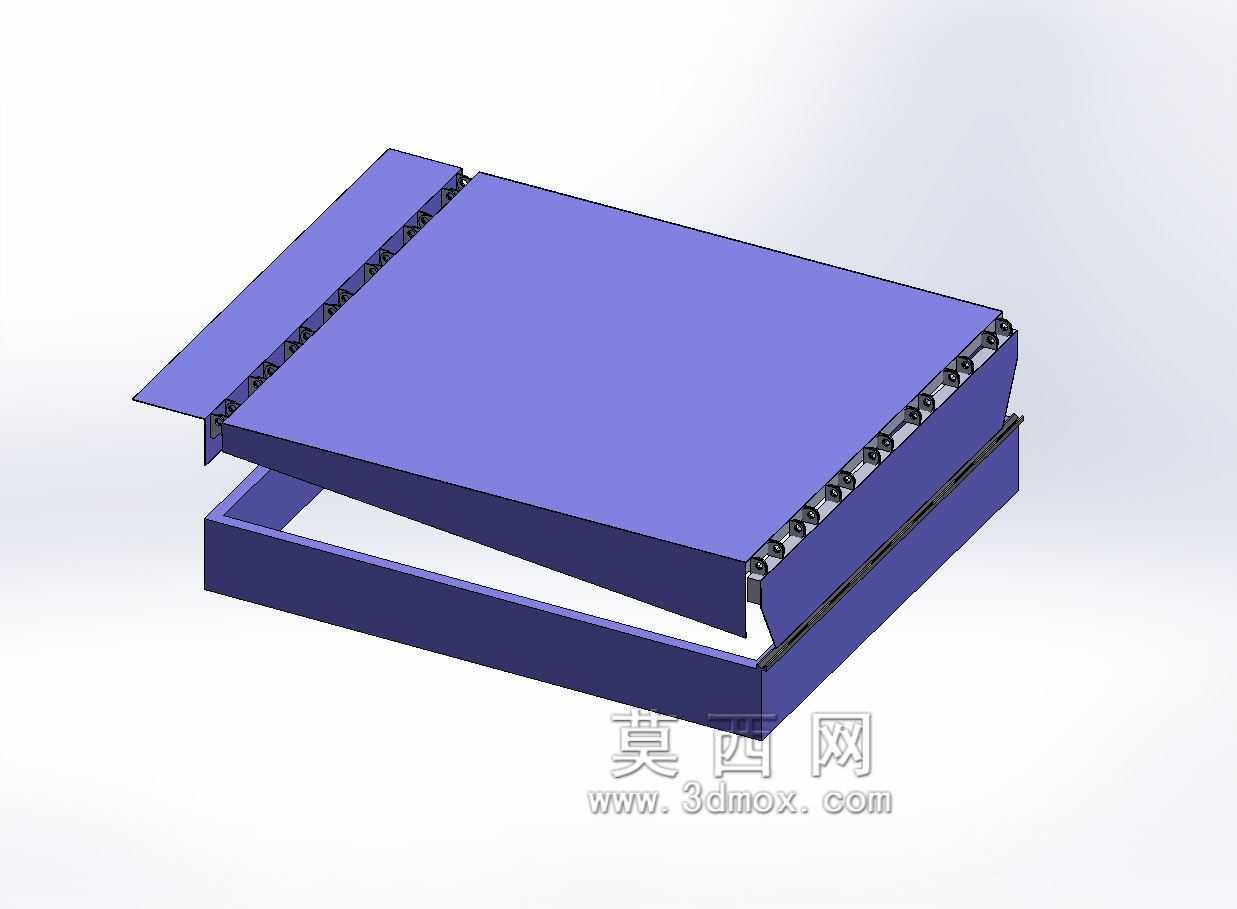

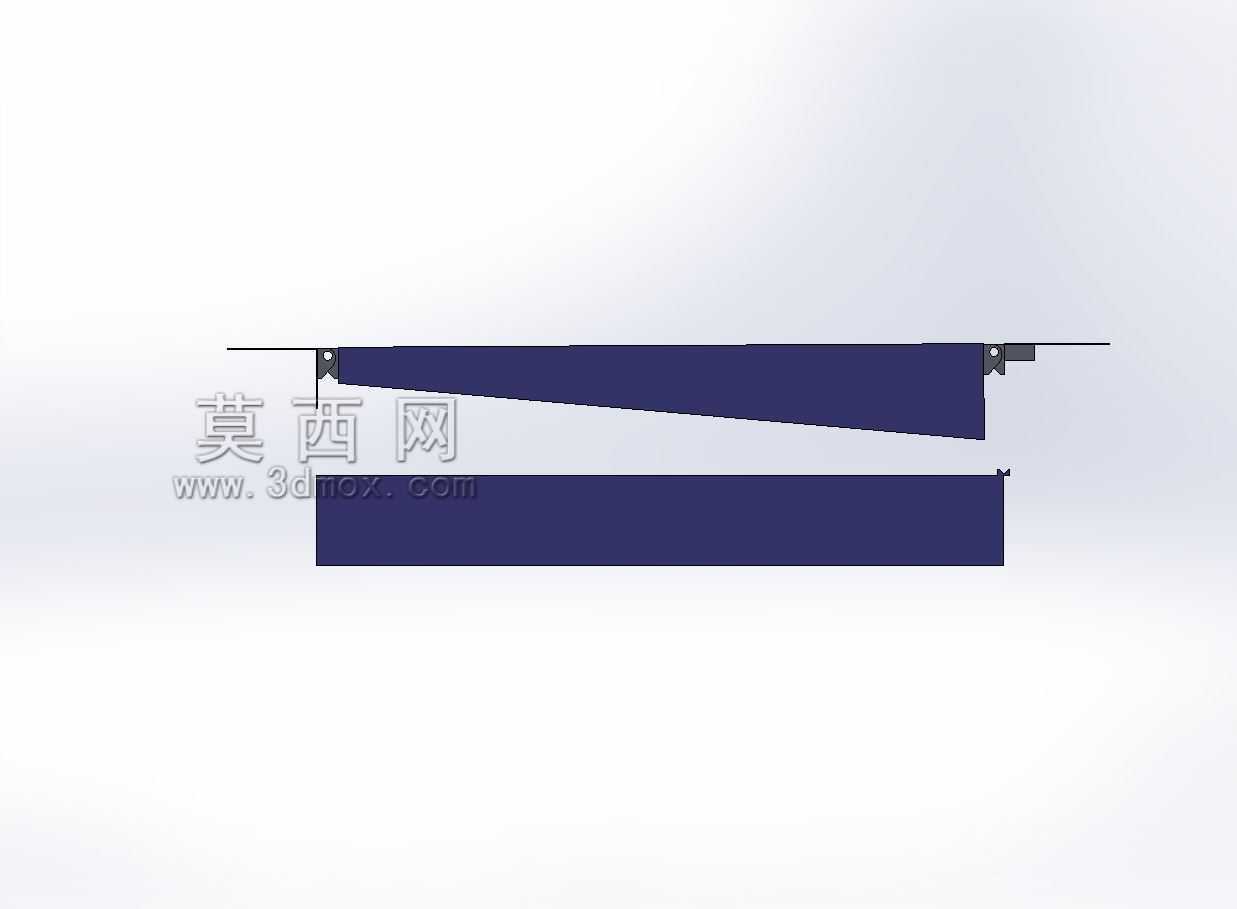

　　该楔形调节挡料结构多用于物料输送线、工装夹具定位工位、板材加工进料端的位置限定场景，在自动化生产线的来料定位环节，这类结构可以通过楔形面的相对滑移实现挡料高度与伸出长度的无级微调，避免刚性挡块无法适配不同厚度来料的问题。从结构设计逻辑来看，上下两块楔形块采用斜度匹配的贴合面设计，上块的窄端设置铰接固定点，作为整个调节结构的回转基准，下块为平直底面的滑移块，可沿水平方向做直线往复移动，当需要调整挡料的限位高度时，只需水平推移下楔形块，依靠斜面的传动比将水平位移转化为上楔形块的竖向抬升或下落，铰接点的存在可以让上楔形块始终保持与下楔形块的面接触，不会出现局部应力集中的线接触工况。在安装边界方面，该结构整体为扁平式布局，

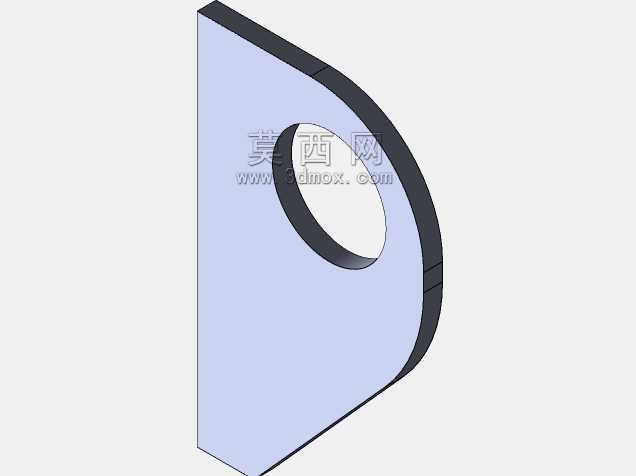

　　竖向安装空间占用极小，适合安装在输送线机架的侧梁位置、工装台的T型槽侧边，不需要额外预留大尺寸的安装避让空间，铰接端的固定孔可适配常规的内六角圆柱头螺钉安装，滑移端可搭配细牙调节螺杆实现精准的位移控制，调节到位后可通过侧边的紧定螺钉锁定下楔形块的位置，避免生产过程中受物料冲击出现位移偏移。实际生产应用中，这类楔形挡料结构相比传统的螺栓固定式挡块，调节效率提升明显，不需要反复拆装挡块更换垫片来调整高度，单人即可完成快速调节，在多规格小批量的板材加工、型材切割工位，该结构可以快速适配不同厚度的来料定位需求，减少工位换型的调整时间。结构的受力设计上，楔形面的斜度选取了自锁角度范围内的数值，即使不额外添加锁定结构，

　　在承受常规的物料侧向冲击力时也不会出现自行滑移退位的问题，上楔形块的挡料端面做了平直度处理，与来料的接触端面保持垂直，避免定位时出现物料偏斜的情况，两块楔形块的贴合面做了表面粗糙度处理，降低相对滑移时的摩擦阻力，长期使用也不会出现咬合卡顿的问题。在配套选型时，该结构可以根据实际工位的冲击力大小选择对应厚度的板材加工制作，不需要采用特殊的定制型材，常规的Q235钢板经铣削加工后即可满足使用要求，加工门槛低，普通的机加工车间即可完成制作，铰接点的销轴可选用标准的圆柱销，降低备件替换的成本。对于需要频繁调整挡料位置的工位，还可以在滑移端加装小型的直线驱动部件，实现挡料高度的电动调节，

　　接入生产线的PLC控制系统即可配合不同批次的生产参数自动完成位置调整，不需要人工介入操作。该结构的整体重量较轻，安装时不需要对原有设备的机架做额外的加固处理，仅需在安装位置加工对应的螺纹孔即可完成固定，后期维护也十分简便，只需要定期在楔形贴合面添加润滑脂即可保证调节顺畅，没有易损的复杂传动部件，长期运行的故障率极低。在一些窄空间的定位场景中，这类扁平楔形结构的优势更为明显，相比气缸驱动的升降挡料结构，不需要布置气源管路，也没有气缸伸出的竖向空间占用，在设备内部空间紧凑的工位完全可以替代气动挡料构件，降低设备的配套成本。
