内燃机传动连杆精密结构设计

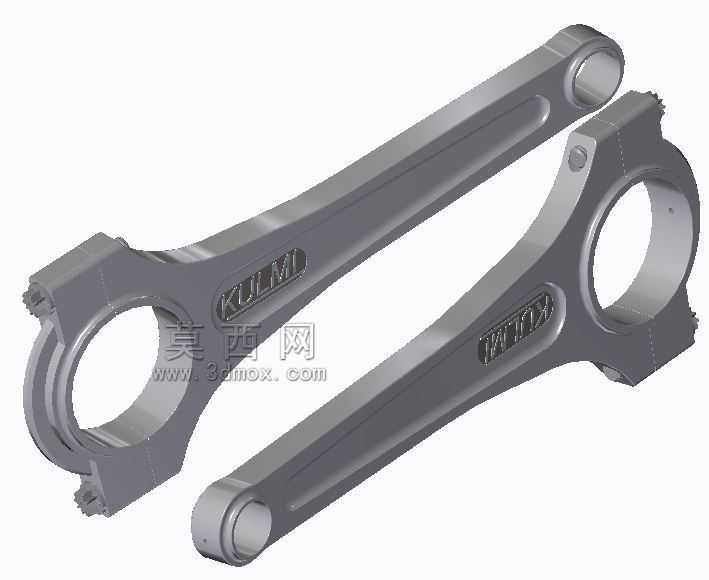

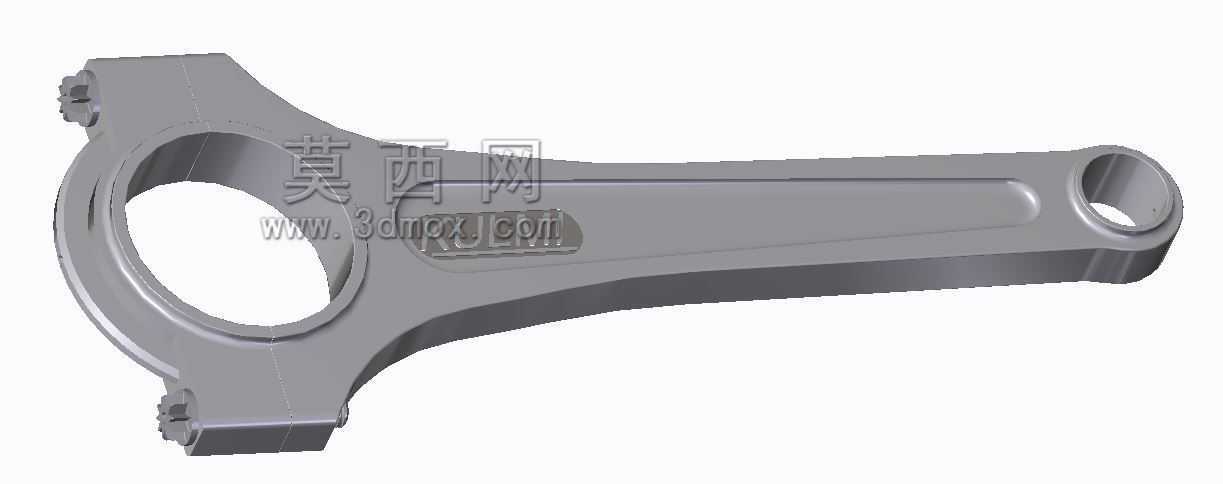

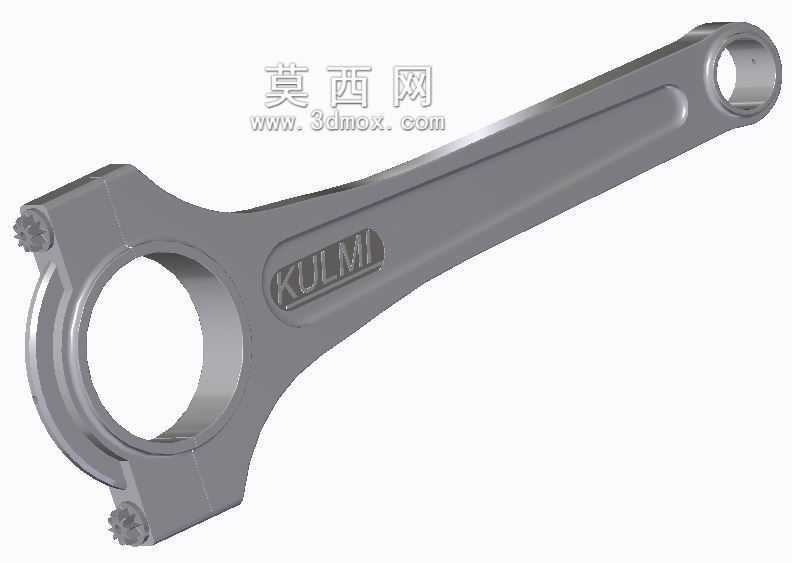

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力输出效率、整机运行可靠性与服役寿命，在内燃机、往复式压缩机、柱塞泵等依靠曲柄滑块机构实现运动形式转换的设备中，这类构件都是不可或缺的核心传动部件。日常做结构设计时，首先要明确连杆的实际受力工况：设备运行过程中，连杆需要交替承受活塞传递的燃气爆发压力、往复运动惯性力，以及曲轴旋转带来的交变弯曲载荷，这就要求杆身结构必须同时兼顾高强度与轻量化，避免运动过程中产生过大的往复惯量，增加曲轴端的负载损耗。从结构细节来看，该连杆采用分体式大头设计，大头端配套螺栓锁紧结构，能够在曲轴装配时直接卡合在曲柄销位置，

　　不需要额外拆解曲轴组件即可完成安装，适配多数量产内燃机的装配工艺要求；小头端为整体式圆环结构，用于连接活塞销，工作过程中随活塞做上下往复运动，与活塞销配合的接触面需要保证足够的圆柱度，避免偏磨导致活塞销早期失效。杆身采用工字形截面设计，这是经过长期工程验证的最优截面形式——在相同截面积下，工字形截面的抗弯截面模量远大于矩形或圆形截面，能够在严格控制构件重量的前提下，最大化提升杆身的抗弯、抗扭刚度，减少高转速工况下杆身的弹性形变，避免因形变过大导致活塞与气缸壁出现偏磨、大头轴瓦烧蚀等故障。设计过程中需要严格控制大小头孔的中心距公差，这个尺寸直接决定发动机的压缩比，一旦尺寸偏差超出允许范围，会导致燃烧室容积变化，轻则出现动力输出不足、

　　爆震等问题，重则可能出现活塞撞击气门的严重故障；同时大小头孔的平行度、圆柱度公差也要控制在微米级，保证轴瓦、活塞销装配后受力均匀，避免局部应力集中导致构件断裂。大头端的分界面采用平切口设计，配套的两个锁紧螺栓需要按照规定的扭矩、拧紧顺序进行装配，保证分界面贴合紧密，工作过程中不会出现错位，避免轴瓦孔失圆导致润滑失效；杆身表面做了圆滑过渡处理，所有转角位置都设计了足够大的圆角，避免应力集中，从根源上降低交变载荷下疲劳断裂的风险。在实际选型适配时，需要结合设备的缸径、行程、额定转速、爆发压力等参数匹配对应强度等级的连杆，不同功率段的动力设备对连杆的载荷承受能力要求差异极大，小排量通用汽油机的连杆可以采用锻铝材质降低往复惯量，

　　而大排量柴油机、高负荷压缩机的连杆则必须采用合金钢锻造工艺，保证足够的疲劳强度。安装边界方面，连杆大头的外径尺寸需要避让曲轴箱内部的平衡块、缸筒下沿结构，避免曲轴旋转过程中出现运动干涉；小头端的外径尺寸要匹配活塞销座的内部空间，保证活塞运动到上止点时，小头不会与活塞底部、燃烧室边缘发生碰撞。此外，连杆在装配前需要经过重量分组，同一台设备上装配的多支连杆重量差必须控制在极小范围内，避免高转速运行时因动不平衡导致整机振动过大，影响轴承、密封件的使用寿命。从润滑角度考虑，部分连杆会在杆身设计贯通的油道，将大头端曲轴轴瓦处的压力机油引导到小头端，为活塞销提供持续润滑，该结构的油道走向需要避开杆身的高应力区域，避免油道周边应力集中导致杆身强度下降。
