手动式捆扎拉紧器结构设计方案

　　在物流仓储、货物转运、工业产品包装等作业场景中，手动捆扎拉紧器是应用频次极高的手持作业工具，主要用于完成PET、PP材质打包带的张紧、锁扣工序，替代传统手工捆扎的蛮力拉扯作业，大幅降低包装环节的劳动强度，同时保证捆扎张力的一致性，避免货物在运输过程中因捆扎松弛出现散垛、偏移问题。

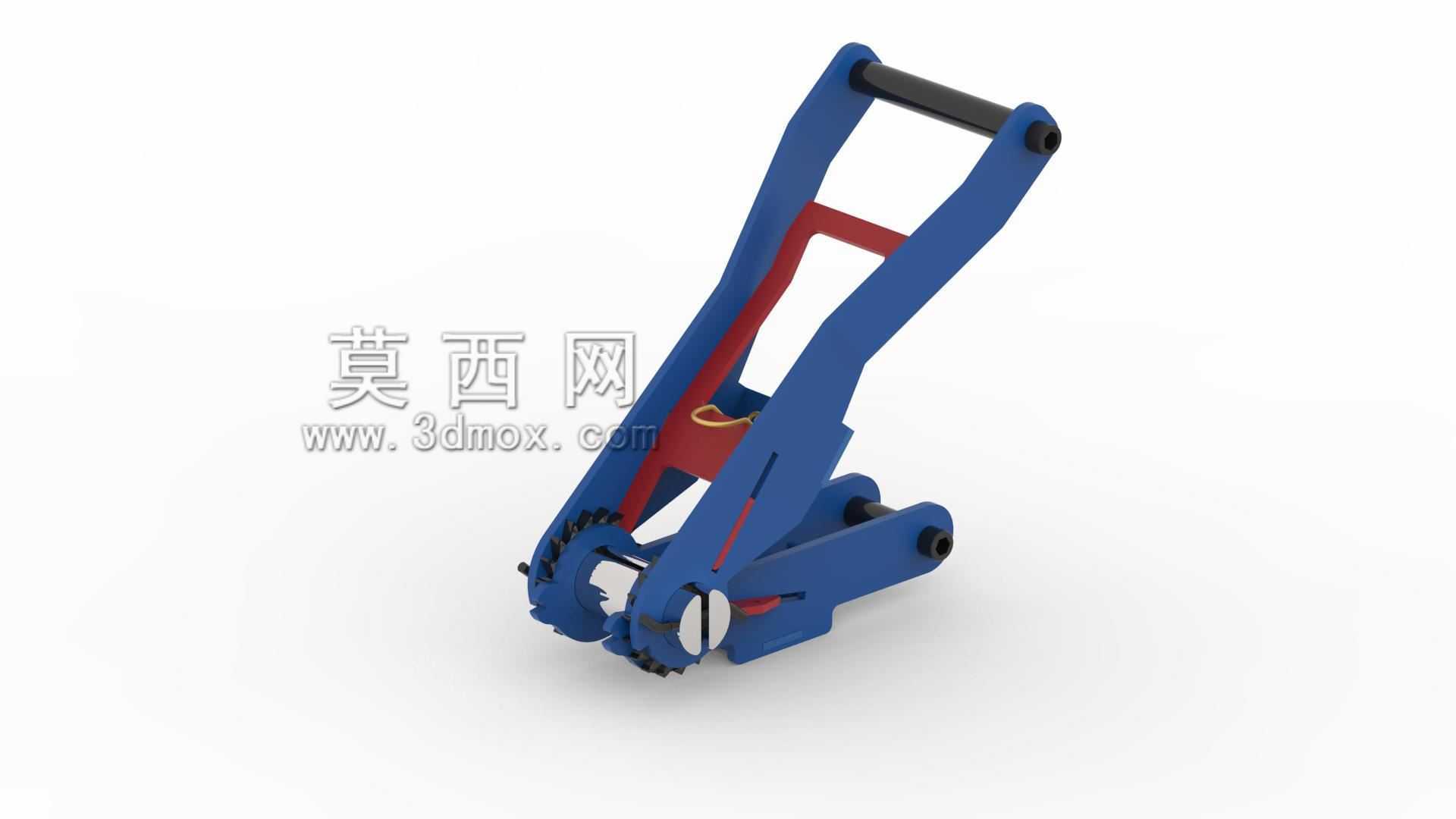

　　这款拉紧器采用双摇杆式杠杆结构设计，整体框架采用冲压折弯成型的高强度钢板作为主体承载结构，表面做喷塑处理提升耐磨与防锈性能，主体受力部位的板材厚度经过载荷校核，在承受最大1500N捆扎拉力时不会出现结构形变。操作手柄部分包裹防滑橡胶套，握持区域做圆弧过渡处理，避免长时间作业时硌手，手柄与主体框架的铰接部位采用销轴加耐磨衬套的结构，减少反复开合过程中的铰接磨损，延长工具使用寿命。

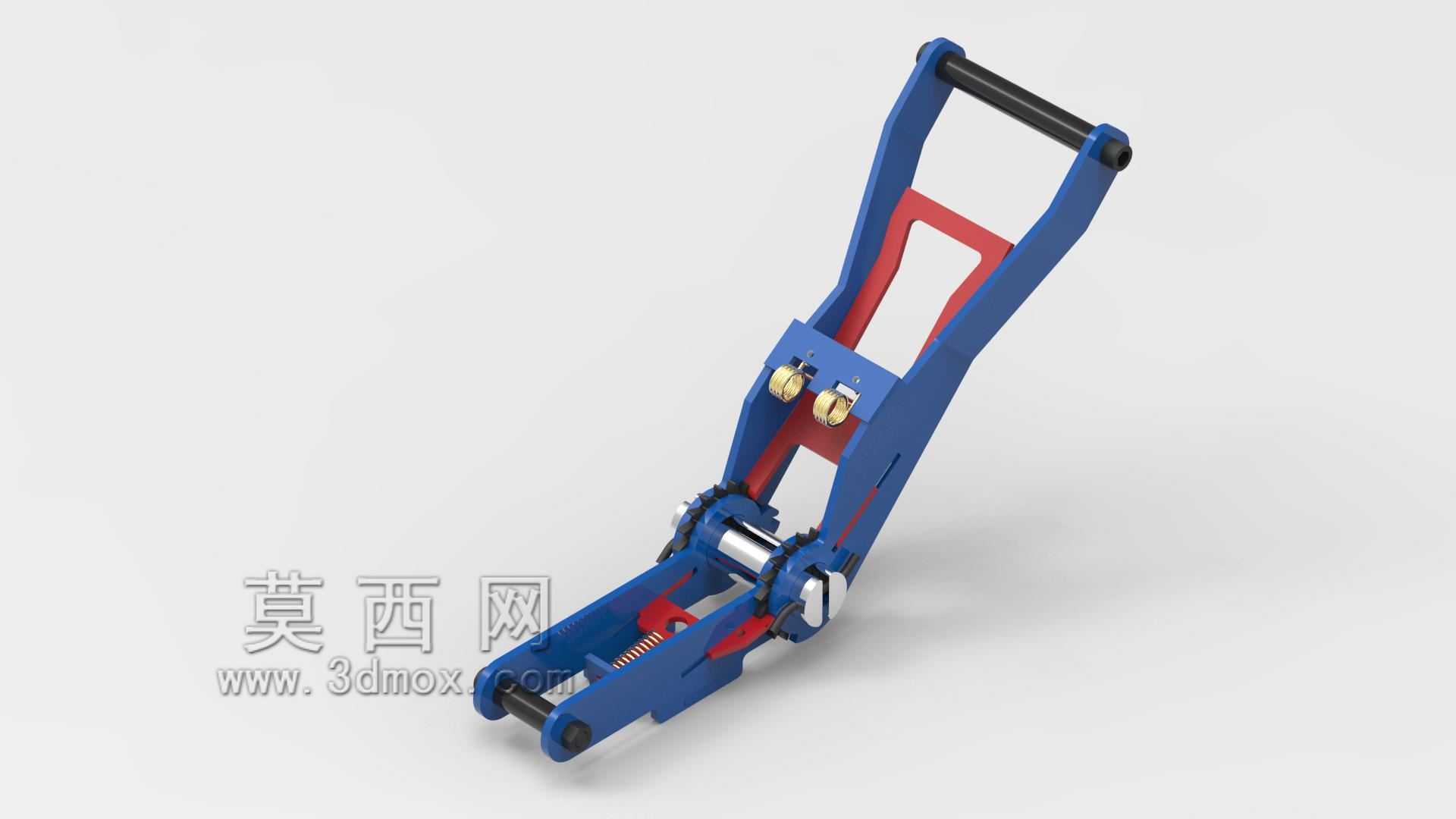

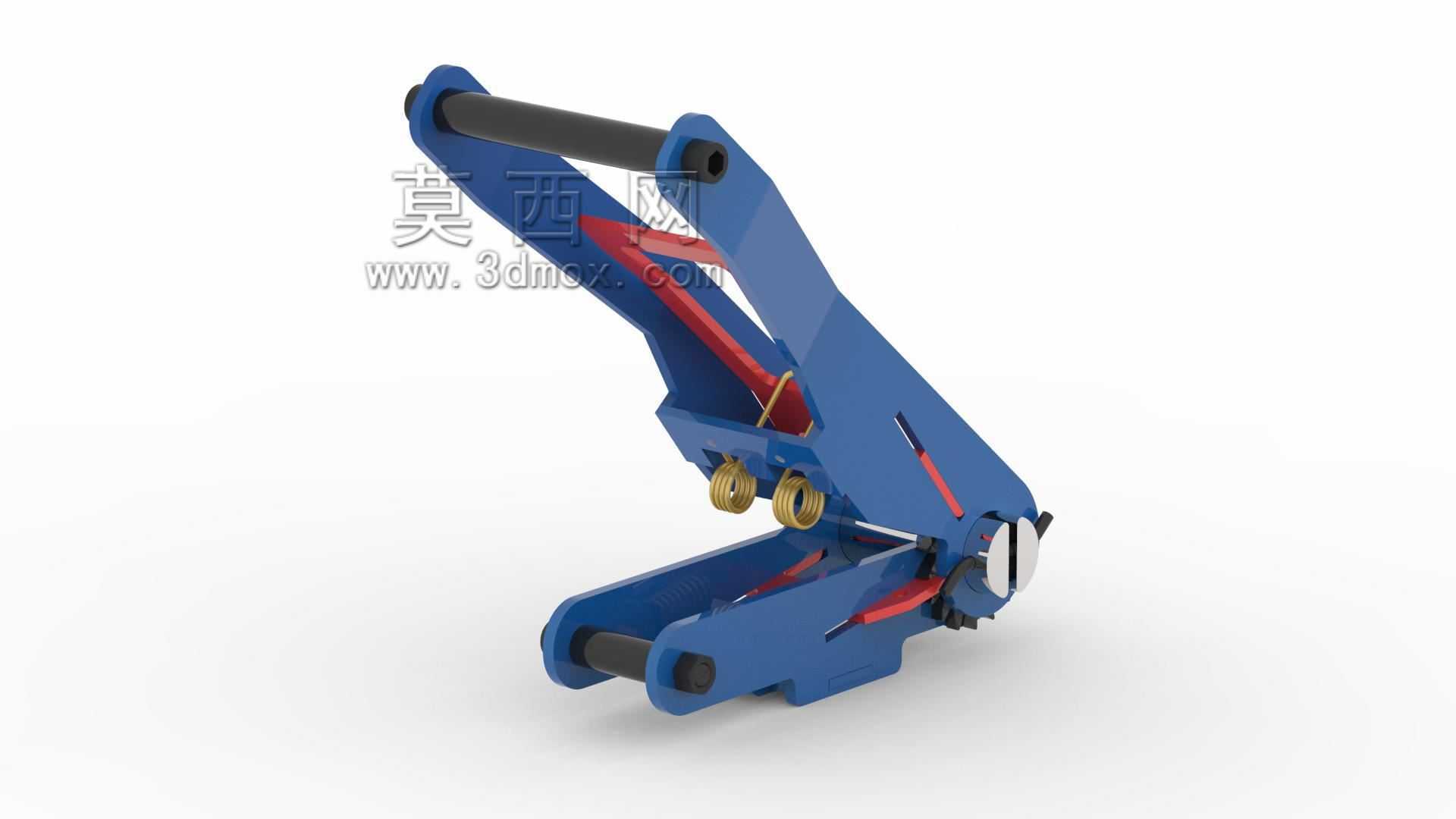

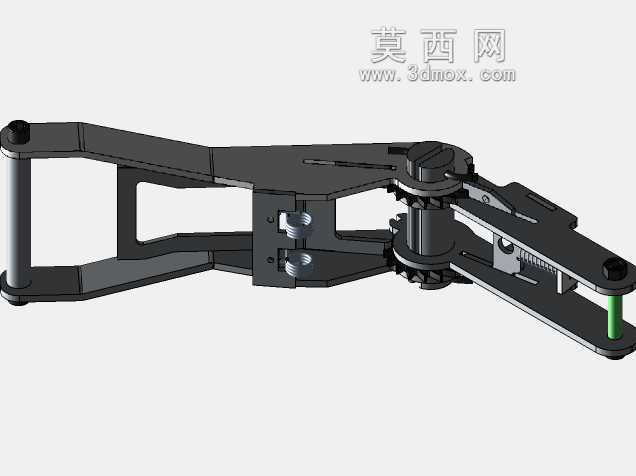

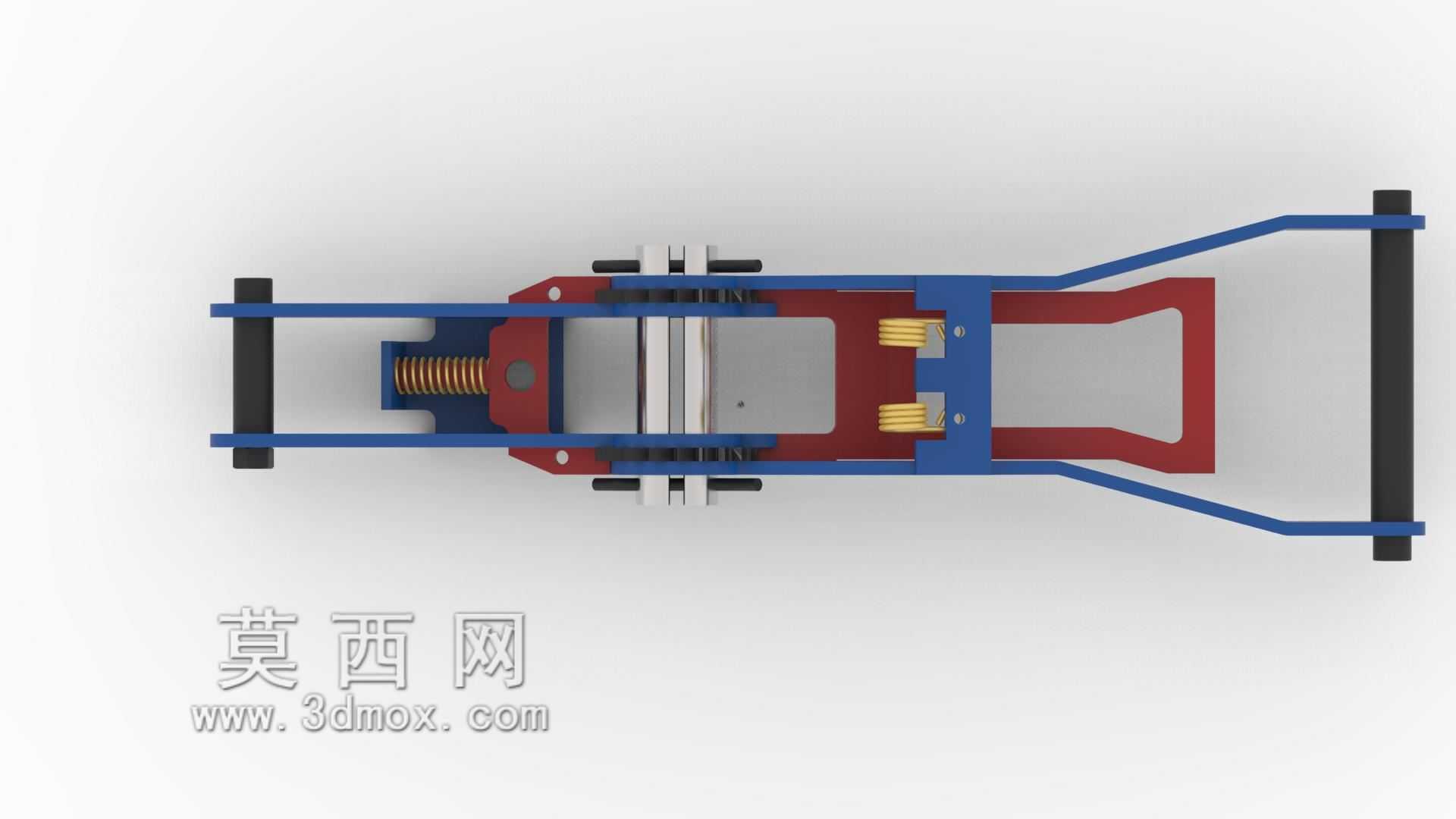

　　从功能结构来看，工具前端设置带防滑齿纹的压带机构，作业时将打包带穿入压带块与底座的间隙，扳动手柄即可通过内部的凸轮传动结构带动压带块下行，牢牢咬合打包带表面，齿纹深度经过反复调试，既可以保证拉紧过程中打包带不会打滑，又不会因为压合力过大切断打包带基材。拉紧传动部分采用棘轮棘爪结构，配合复位弹簧实现单向进给，每次扳动手柄都会带动送带轮转动固定行程，逐步将打包带张紧到设定张力，棘爪的止逆结构可以避免拉紧过程中出现回带松脱问题，当捆扎张力达到作业要求后，可通过侧边的切带机构直接切断多余打包带，配合配套的钢扣完成锁合，整个作业流程无需额外搭配其他工具，单人即可快速完成全流程操作。

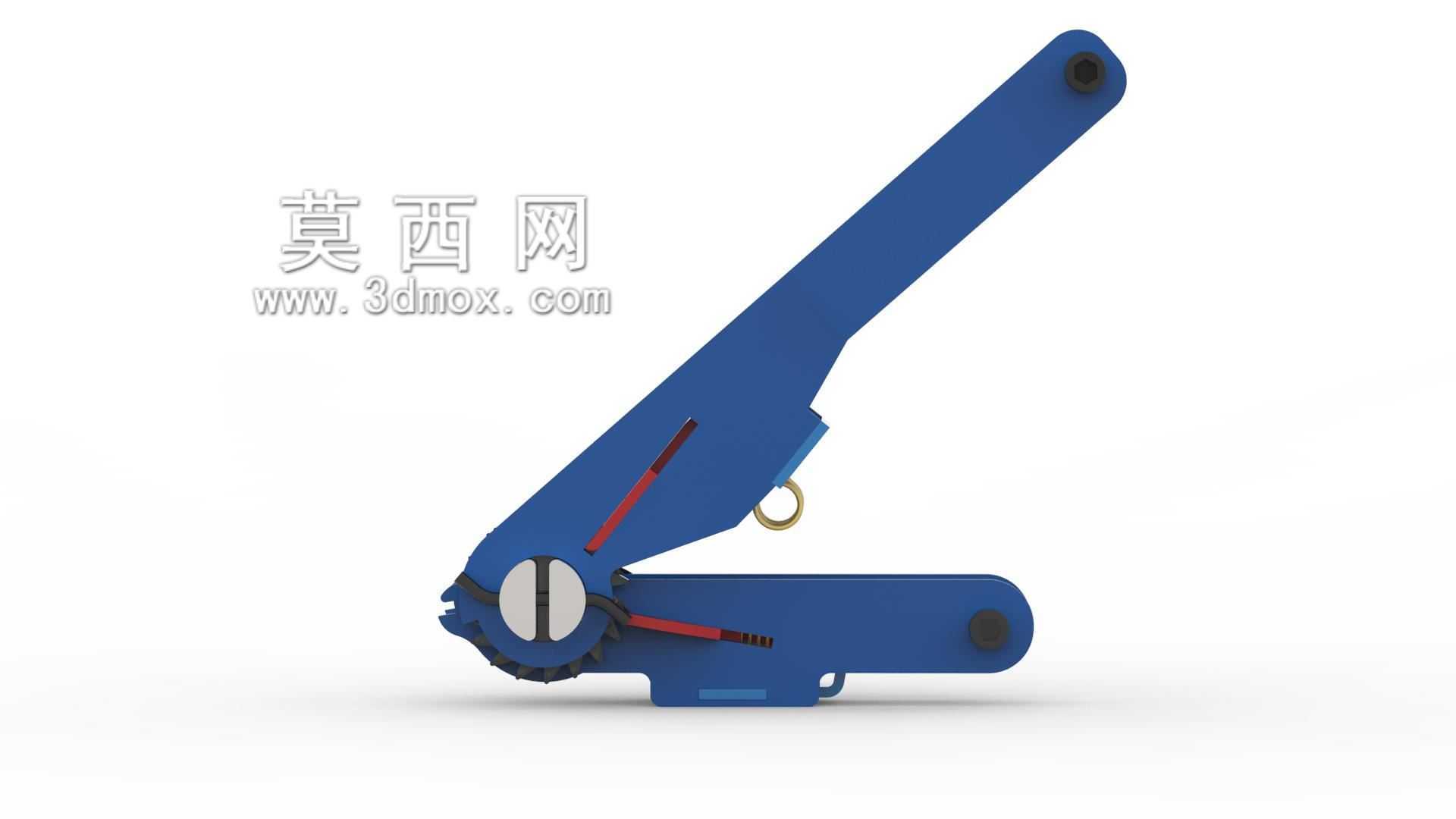

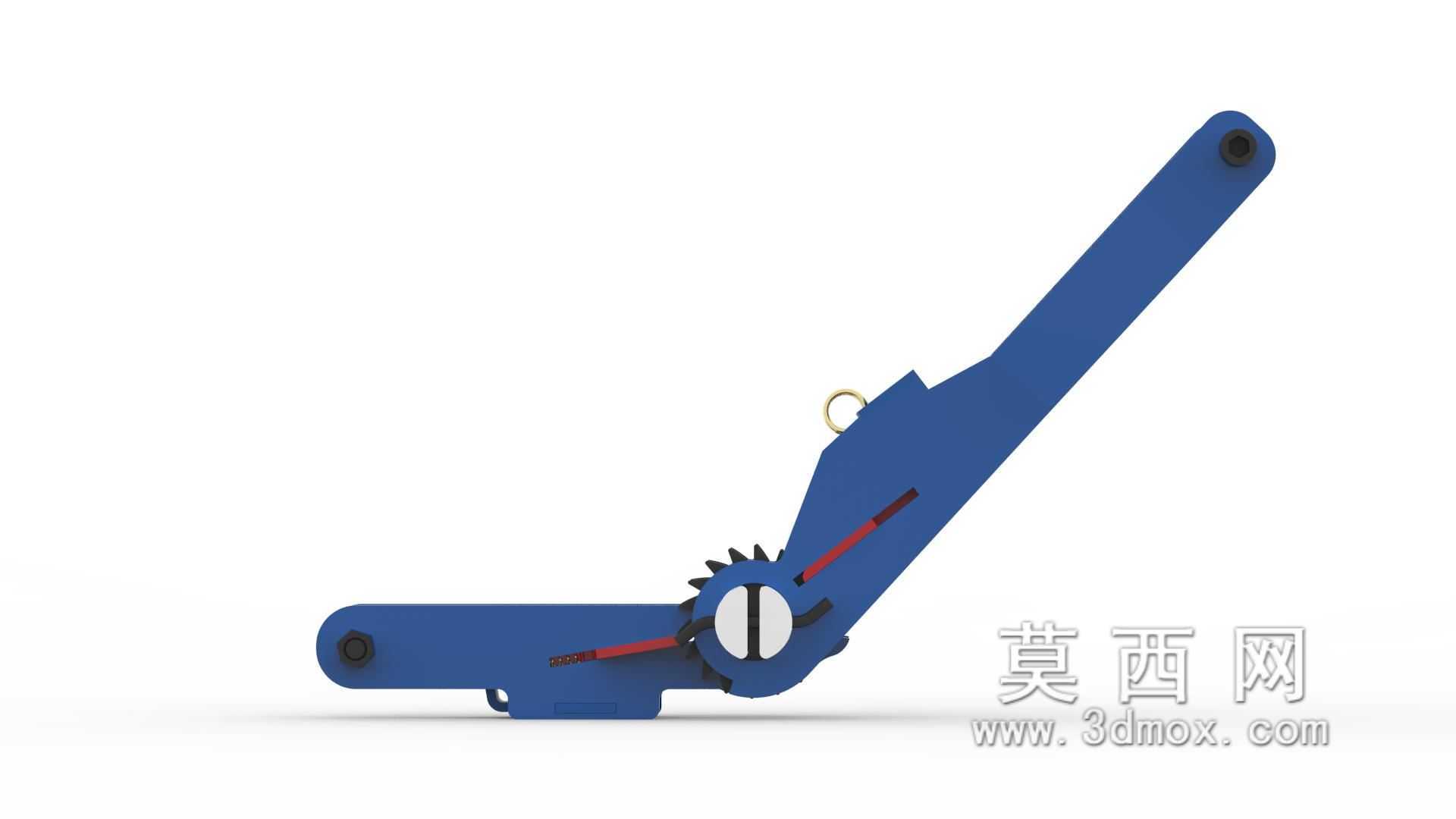

　　设计过程中充分考虑了手持工具的人机工程学要求，整体重心落在握持手柄的投影范围内，作业时手腕不需要额外施加平衡力，减少长时间操作的疲劳感。整体结构的活动间隙控制在0.2mm以内，避免作业过程中出现结构晃动导致的张力偏差，所有铰接部位的销轴端部都做了防脱处理，防止工具在反复使用过程中出现零件散落问题。工具的整体长度控制在380mm左右，最大开合角度为45度，在狭窄的货堆间隙中也可以灵活操作，不需要预留过大的操作空间，适配仓储现场复杂的作业环境。

　　在结构细节处理上，拉紧器的弹簧部件均采用65Mn弹簧钢制作，经过淬火回火处理保证弹性稳定，长期使用不会出现弹力衰减问题；所有外露的金属棱边都做了倒圆角处理，避免操作过程中划伤操作人员手部或者刮损货物包装。压带部位的齿块采用可拆卸设计，当齿纹出现磨损后可以单独更换齿块，不需要更换整个工具主体，降低后期使用维护成本。工具整体重量控制在1.8kg左右，操作人员单手握持即可完成全部操作，不会因为工具过重增加额外的作业负担。

　　实际作业过程中，这款拉紧器可以适配宽度12-19mm的常规塑料打包带，张紧力可以通过手柄扳动的力度灵活控制，针对纸箱、木箱、金属型材等不同重量的货物，都可以调整到合适的捆扎松紧度，既不会因为张力过小导致捆扎失效，也不会因为张力过大压损货物外包装。相较于气动、电动类的捆扎工具，这款手动拉紧器不需要外接电源或者气源，不受作业场地的供电供气条件限制，在户外货场、移动装卸作业等场景下的适配性更强，结构简单可靠，出现故障时排查维修也十分便捷，非常适合中小批量货物打包、零散货物捆扎的作业场景使用。
