多翼式离心通风机叶轮结构设计

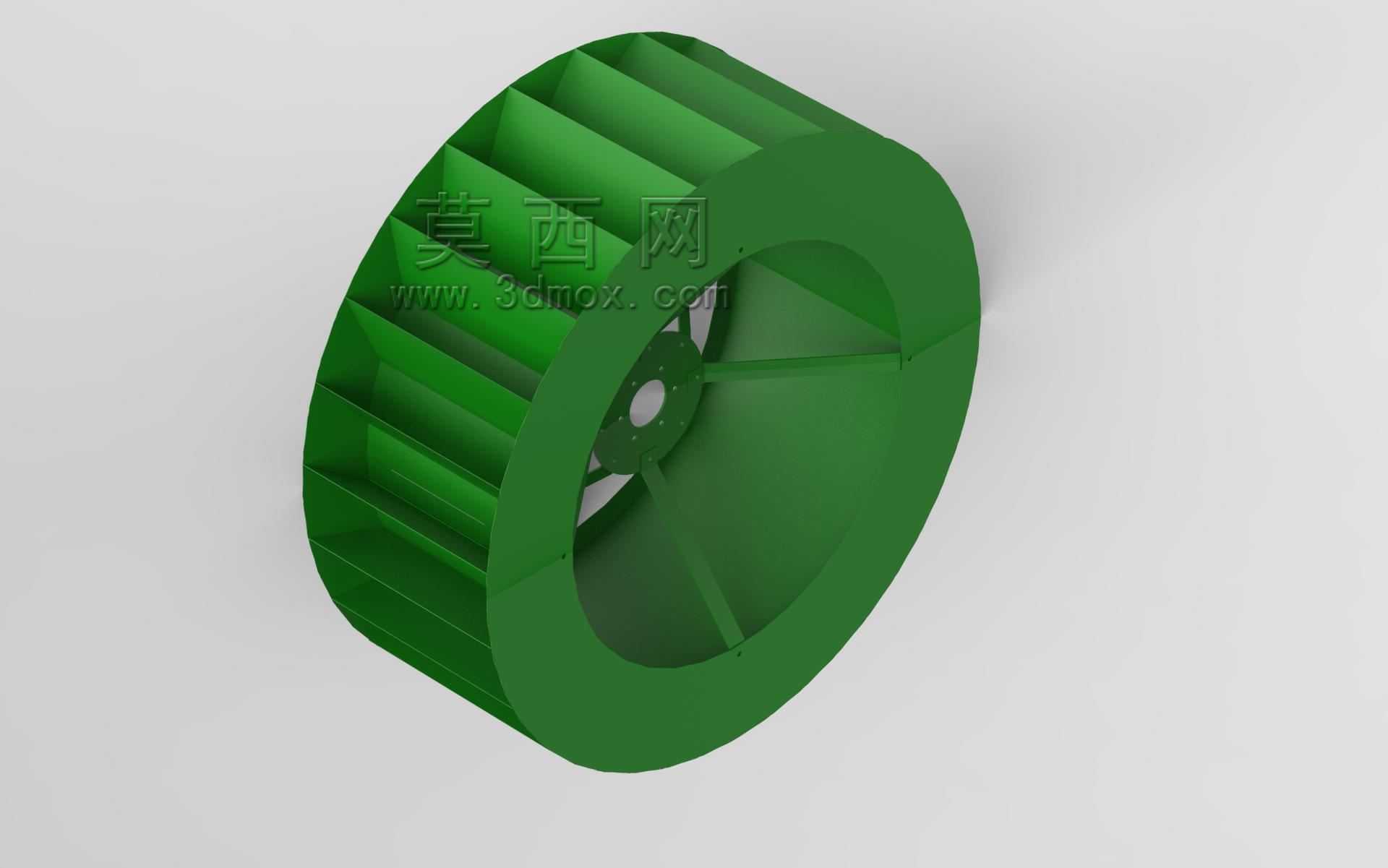

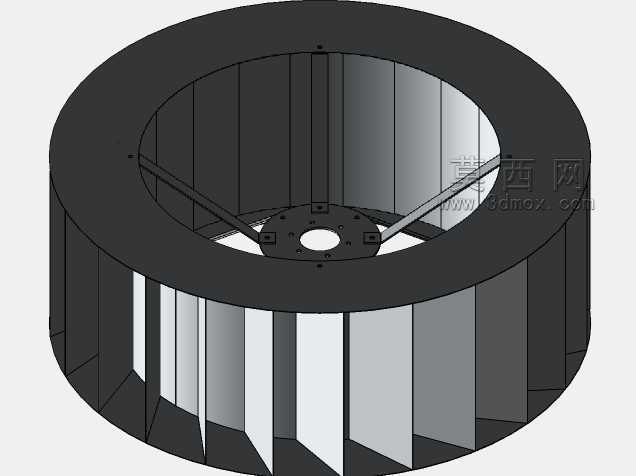

　　该部件为离心式通风设备的核心做功叶轮，主要应用在工业厂房通风换气、暖通空调送风、环保除尘设备引风、小型设备散热排风等场景中，是决定风机风压、风量与运行噪音的核心结构件。从结构设计来看，该叶轮采用前向多翼式叶片布局，叶片沿轮盘周向均匀排布，整体为前倾圆弧型叶片构型，这种设计能够在较小的叶轮直径下获得较高的风压输出，适配安装空间受限的通风机组使用场景。叶轮采用双侧轮盘夹装叶片的结构形式，一侧轮盘中心设置带安装孔的轮毂结构，用于和电机输出轴进行同轴连接，轮毂上的安装孔位做了同轴度公差约束，保证叶轮旋转时的动平衡精度，减少运行过程中的径向跳动与振动噪音。叶片与前后轮盘的连接采用折边咬合加焊接的工艺结构，在建模过程中对叶片的折弯角度、

　　相邻叶片的周向间距做了阵列约束，保证每一片叶片的安装角度一致，避免因叶片角度偏差导致的气流紊流、运行振动超标问题。从安装边界来看，该叶轮的轴向宽度与外径比例控制在适配常规蜗壳安装的区间内，安装时需要匹配对应内径的风机蜗壳，保证叶轮外缘与蜗壳内壁的间隙均匀，间隙过大会导致风压泄漏降低送风效率，间隙过小则容易在运行过程中出现叶轮擦碰蜗壳的故障。轮毂中心的轴孔尺寸适配常规Y系列小型电机的输出轴径，轴孔旁设置的紧固螺丝孔用于叶轮与电机轴的轴向锁紧，防止运行过程中叶轮轴向窜动。在设计思路上，该叶轮优先考虑了运行平稳性与送风效率的平衡，叶片的圆弧曲率经过反复调整，能够让气流在叶片流道内顺畅转向，减少气流在叶片入口处的冲击损失，

　　同时叶片的数量选择兼顾了风压提升与气流噪音控制，叶片数量过多会增加气流通过的阻力，过少则会导致风压不足、出风不均匀。轮盘的厚度选择根据叶轮直径做了匹配，保证高速旋转时轮盘有足够的结构强度，不会因离心力作用出现变形，同时尽可能控制整体重量，降低电机的启动负载与运行能耗。在实际设备配套中，这类叶轮常被用在低压离心通风机、柜式空调风机、厨房排油烟风机、工业设备散热风机等产品上，不同应用场景下可以根据需求调整叶片的材质，常规通风场景采用镀锌钢板制作即可，有防腐需求的场景可以更换为不锈钢或者铝合金材质，对应的三维模型中保留了所有结构的可编辑参数，方便设计人员根据实际的风量风压需求调整叶轮外径、叶片数量、叶片曲率、轮毂轴孔尺寸等参数，

　　不需要重新从零开始建模，能够大幅缩短通风设备的研发设计周期。建模过程中对所有的阵列特征、配合基准做了参数化关联，修改核心参数后其余关联结构能够自动更新，比如调整叶轮外径时，叶片的长度、轮盘的直径都会同步匹配更新，避免手动逐个修改特征出现的尺寸错配问题。同时模型中预留了动平衡校验的工艺结构位置，在实际生产加工时，可以在轮盘的对应位置做动平衡去重处理，保证叶轮成品的动平衡精度达到G6.3级以上，满足长期高速运行的可靠性要求。
