农用车辆钢制轮辋结构三维设计

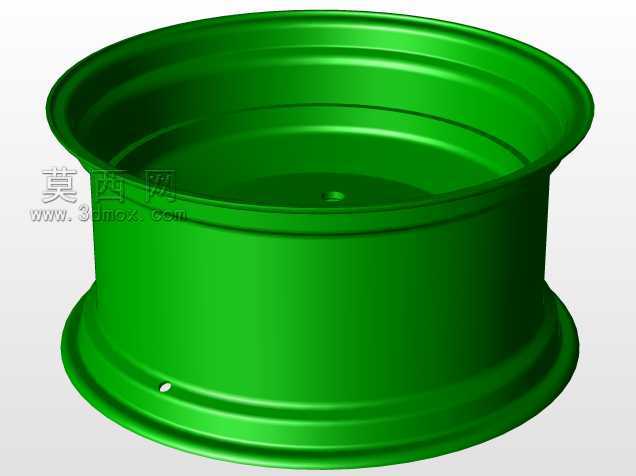

　　这款轮辋结构主要适配大马力农用作业机械的行走系统，在农田旋耕、播种、转运等重载作业场景下，承担承载整机重量、缓冲路面冲击、固定充气轮胎的核心作用。不同于公路运输车辆的轮辋设计，农用作业场景下的轮辋需要应对泥泞田块的侧向挤压、作物根茬的剐蹭、重载起步时的扭矩冲击，因此在结构强度、安装适配性上做了针对性的优化。从结构设计逻辑来看，整体采用深槽式轮辋构型，轮缘部分做了加厚卷边处理，卷边圆弧半径匹配对应规格轮胎的胎圈轮廓，既能够保证轮胎充气后胎圈与轮辋的贴合密封性，避免田间作业时胎压波动造成的胎圈脱开风险，也能在轮胎受到侧向力时提供足够的支撑刚度，防止轮缘变形导致的轮胎漏气。轮辐与轮辋本体采用焊接连接结构，轮辐上的安装孔位按照标准节圆分布，

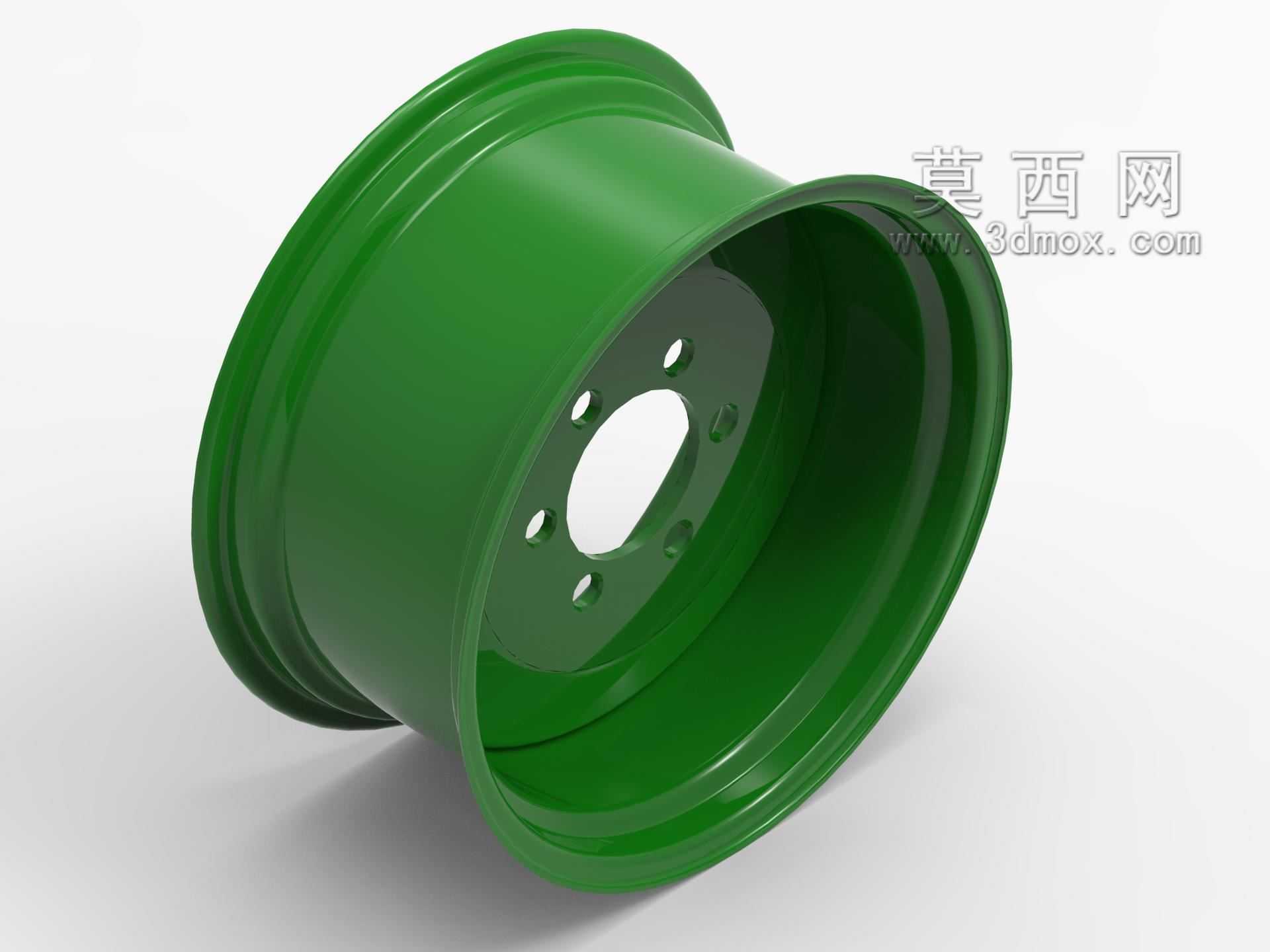

　　中心定位孔的尺寸与对应车桥的轮毂轴头精准匹配，安装时能够保证轮辋与轴头的同轴度，避免高速转运时出现车轮跳动的问题。设计过程中重点考虑了安装边界的适配性，轮辋的宽度尺寸、轮缘高度、槽底深度均匹配12X24规格的农用轮胎，安装后轮胎的外廓尺寸不会超出农机的轮距设计范围，不会在转向时与车身翼子板、悬挂拉杆发生运动干涉。轮辐上的螺栓孔采用沉孔设计，螺栓紧固后螺母能够完全沉入沉孔内，避免田间作业时杂草、泥土缠绕螺栓造成的拆卸困难，同时沉孔的深度也保证了螺栓拧紧后有足够的螺纹啮合长度，承受大扭矩传递时不会出现螺栓剪切断裂的问题。轮辋的表面采用涂装防护设计，绿色涂装层能够隔绝田间潮湿土壤、化肥农药的腐蚀，延长轮辋的使用寿命，

　　涂装前的表面抛丸处理也提升了涂层与钢材基体的附着力，长期在泥水冲刷环境下也不容易出现涂层脱落生锈的问题。在结构强度校核层面，轮辋本体的板材厚度经过针对性选型，能够承受额定载荷下的径向冲击，在单侧车轮过田埂、爬坡度时，轮辋的变形量控制在弹性范围内，不会出现永久变形导致的轮胎动平衡失效。轮辐与轮辋的焊接位置采用连续满焊工艺，焊脚高度经过计算匹配板材厚度，避免焊接应力集中造成的焊缝开裂，在重载拖拽作业时，焊缝能够传递足够的驱动扭矩，不会出现轮辋与轮辐脱节的故障。实际使用过程中，这款轮辋的拆装维护便利性也做了考量，深槽结构能够方便轮胎的拆装更换，在田间作业出现轮胎破损时，不需要专用大型设备就可以完成轮胎的更换维修，

　　降低农忙时节的故障停机时间。轮辋的气门嘴预留位置做了加厚补强，避免安装气门嘴时的孔位开裂，同时预留的空间足够方便胎压检测、充气操作，不需要拆卸额外的护板就可以完成胎压调整。针对农用作业经常遇到的泥泞附着场景，轮辐的开孔尺寸经过优化，既能够减轻轮辋的整体自重，也能够在车轮转动时通过离心力甩出附着在轮辐上的泥土，避免泥土堆积造成的车轮动平衡失准，减少长期积泥带来的额外负重。
