手动三辊型材卷弯成型工装结构

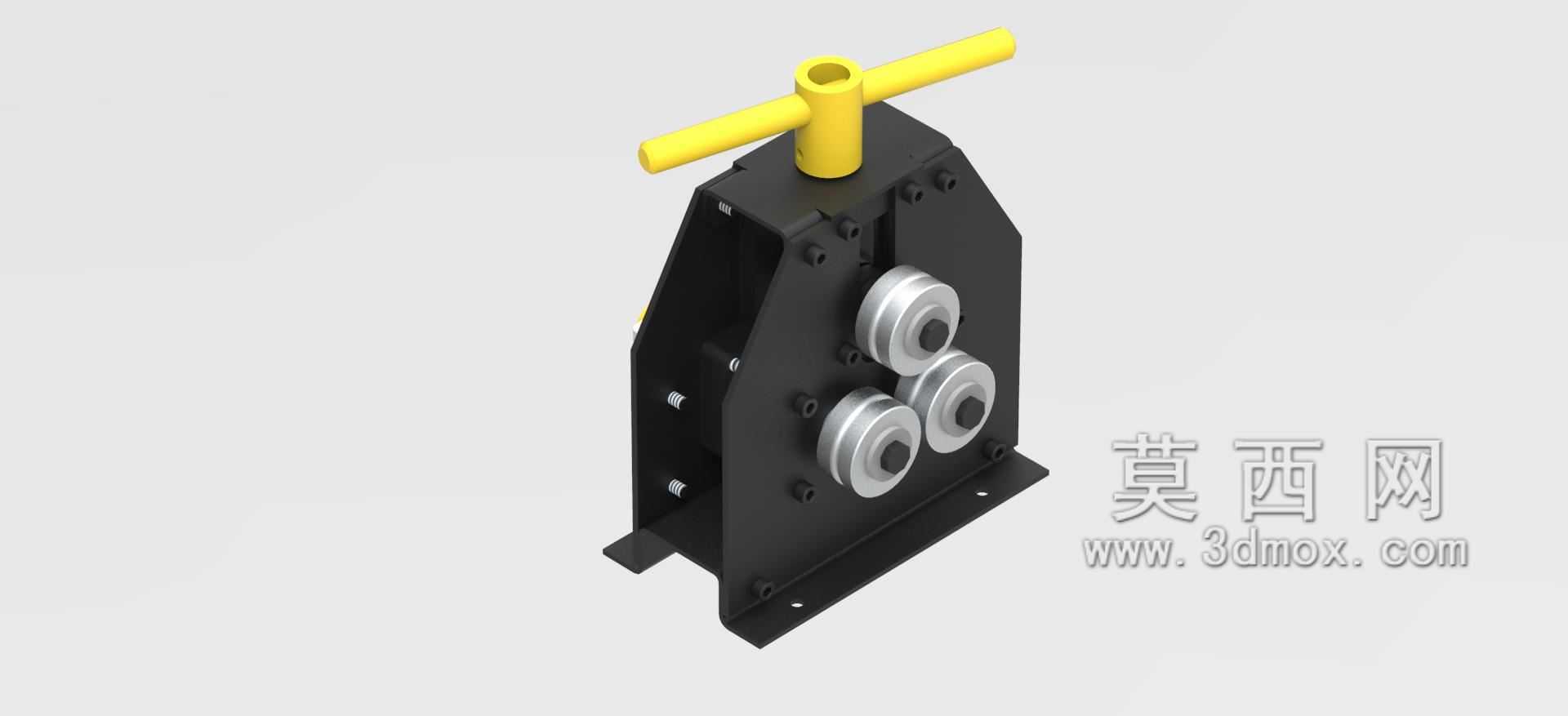

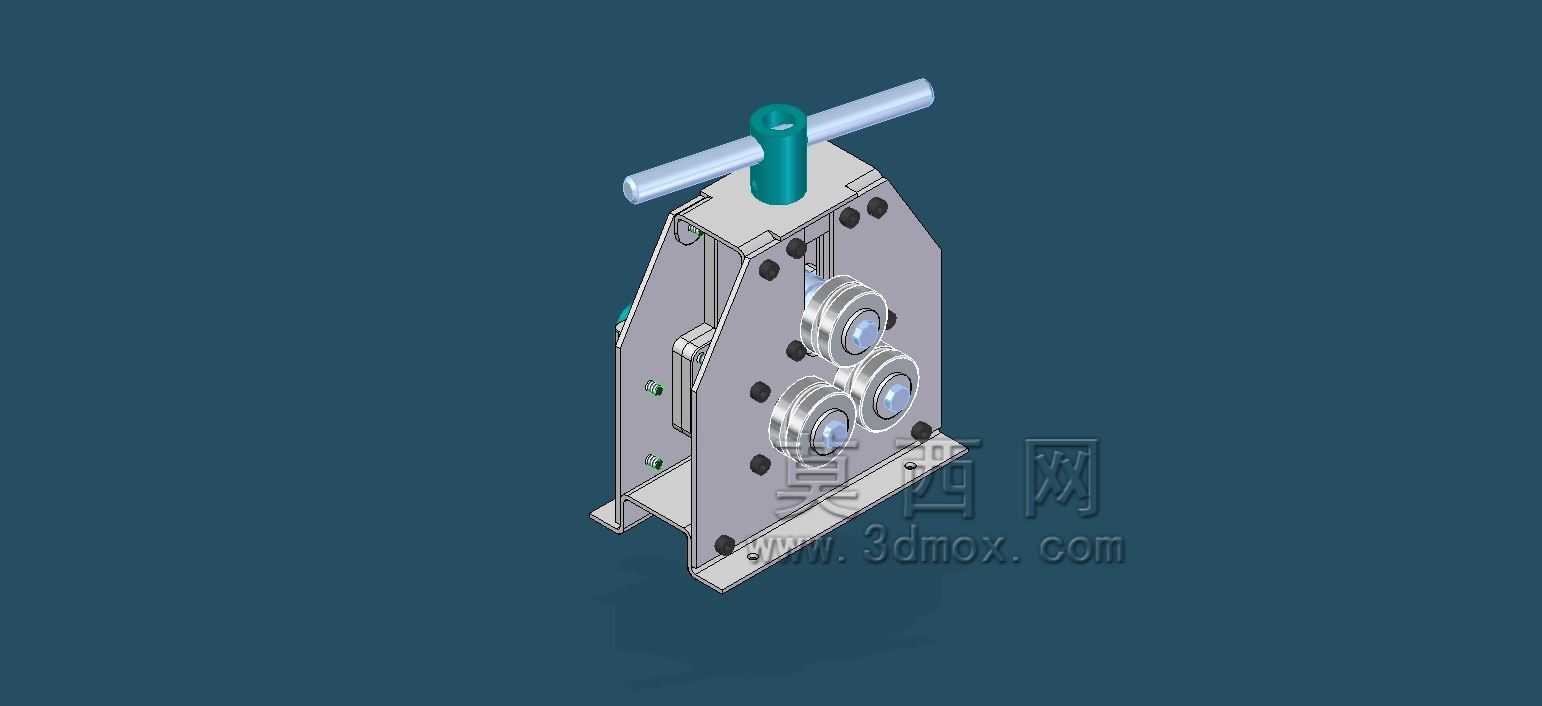

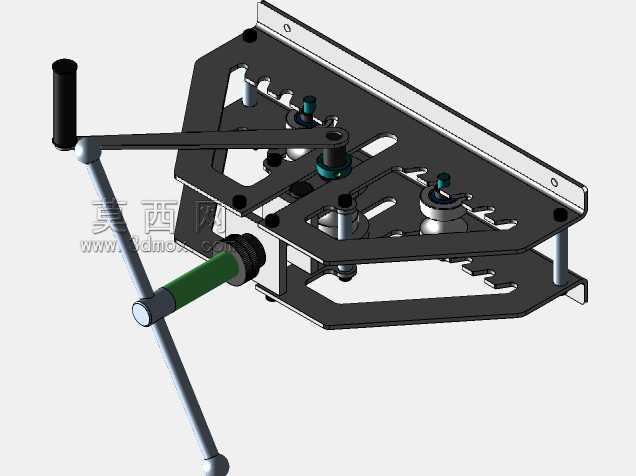

　　这款手动三辊卷弯工装，主要面向小型钣金加工、五金修配、户外铁艺制作这类场景使用，日常加工小批量扁钢、圆钢、细方管的圆弧弯制、圆环卷制作业时，无需接入电源气源，单人即可操作，适配零散维修、小作坊加工的灵活作业需求，相比大型电动卷板设备，它占地空间小，移动搬运方便，对作业场地没有特殊要求，甚至可以固定在移动工作台面上随加工点位转移。从结构功能来看，顶部的T型手摇柄通过内部传动副连接上辊轴，转动手柄时可驱动上辊实现垂直方向的进给，以此调整三个辊轴之间的间隙，适配不同厚度、不同截面型材的弯制曲率需求，两个下辊为从动支撑辊，型材从辊间间隙穿入后，持续摇动手柄带动上辊转动，依靠辊面与型材表面的摩擦力带动型材进给，

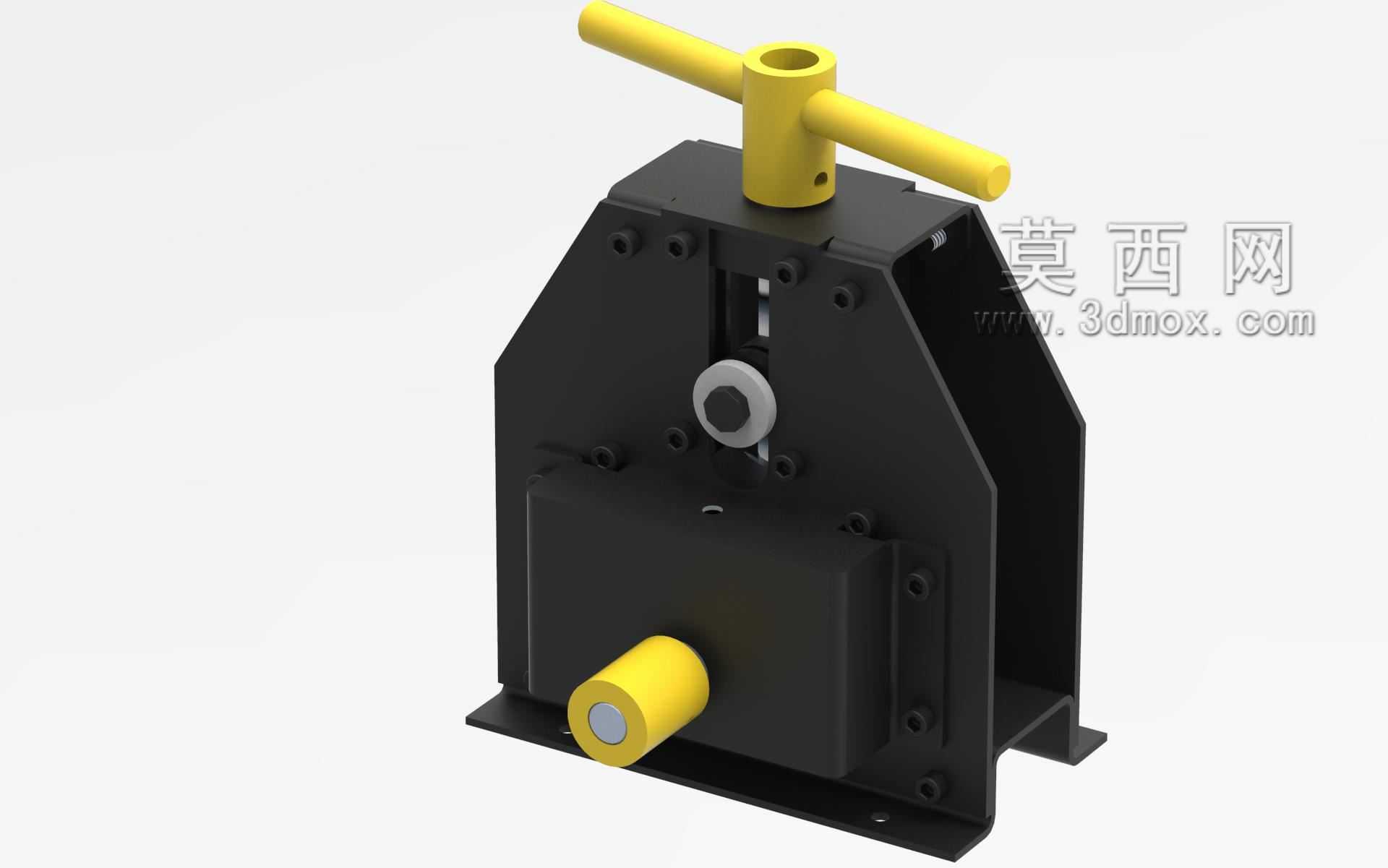

　　通过三点连续弯曲实现型材的塑性变形，最终获得目标曲率的圆弧或整圆工件，辊轮采用带限位槽的结构设计，不同槽型可对应卡合圆钢、扁钢等不同截面的型材，避免弯制过程中型材出现侧向偏移、翘曲变形的问题。设计过程中，机架主体采用厚钢板折弯拼焊结构，两侧立板作为辊轴的安装支撑基准，加工时需要保证两侧立板的轴孔同轴度公差控制在0.05mm以内，避免辊轴转动时出现卡滞、受力不均的情况，底座预留四个安装固定孔，可通过螺栓将整机锁紧在工作台或者型钢支架上，抵消弯制作业时产生的倾覆力矩，保证操作过程的稳定性。整机的安装边界控制较为紧凑，底座安装孔的孔距适配常规钳工工作台的T型槽间距，不需要额外制作专用安装底座，

　　固定后整机的操作高度刚好适配成年操作人员站立作业的手臂发力区间，摇动手柄时不需要过度抬臂或者弯腰，长时间操作的疲劳度较低。从实际使用的细节来看，辊轴与机架之间采用滑动轴承配合，日常维护只需要定期加注润滑脂即可，没有复杂的液压、电气元件，故障率极低，适合非专业设备维护人员的作业场景使用，弯制小直径圆环时，可以通过分次进给上辊压下量的方式，避免单次压下量过大造成型材截面畸变、外侧拉裂的问题，每次进给后反复摇动手柄让型材在辊间往复滚压2-3次，让变形应力充分释放后再进行下一次压下，最终成型的工件圆弧过渡平滑，不会出现明显的折棱。针对不同材质的型材加工，比如低碳钢、铝合金型材，只需要调整对应的压下量参数即可，不需要更换额外的配件，

　　辊面经过淬火处理，表面硬度达到HRC45以上，长期使用不会出现明显的磨损凹痕，能保证弯制工件的表面质量，不会压伤型材表面的涂层或者光洁面。这款工装的结构设计没有冗余的功能部件，所有结构都围绕手动弯卷的核心功能展开，受力路径直接从手摇柄传递到上辊，再通过型材传递到两个下辊，最终由机架和安装底座承载全部弯制反力，整体受力框架为三角形稳定结构，在最大加工能力范围内作业时，机架的变形量控制在弹性区间内，不会出现永久变形影响加工精度。
