多接口集成式轴端连接传动组件结构

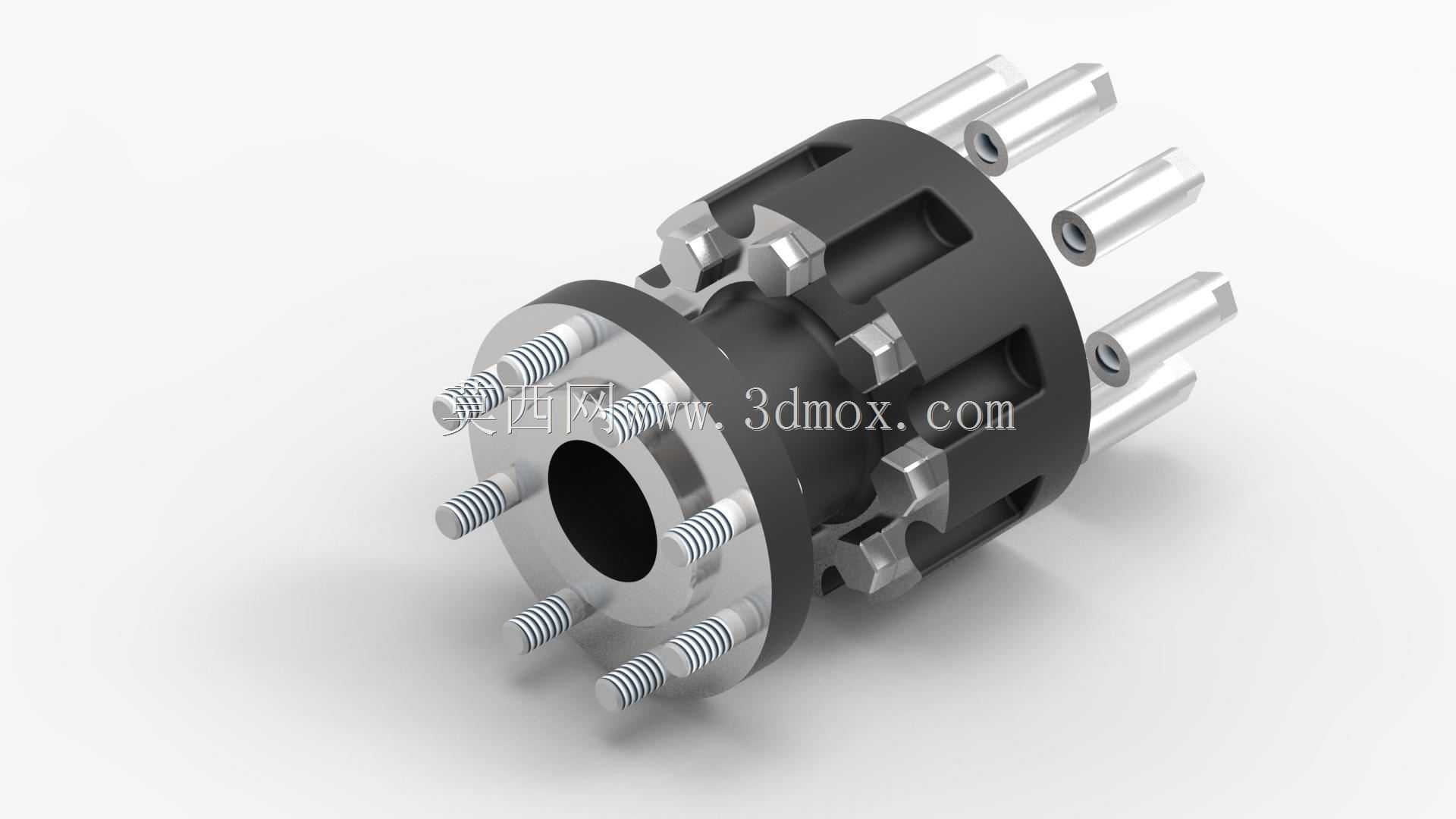

这类轴端集成连接组件常应用在需要同时实现动力传输、多管路接驳、周向定位的复合传动场景中，常见于自动化生产线的旋转工位、小型动力输出轴端、精密检测设备的旋转执行端，可在单一轴接位置同时完成扭矩传递、气液管路连通、外接执行元件固定的多重需求，避免传统轴端连接需要分别布置联轴器、管接头、安装法兰带来的空间冗余问题。从结构设计逻辑来看，组件采用同轴分层布局，中心通孔为核心轴连接通道，可穿过主轴或作为中心介质通路，靠近安装端面的法兰环上均匀布置多组外伸螺栓结构，用于和对接端的法兰面完成锁紧固定，螺栓的排布间距经过受力校核，可保证圆周方向锁紧力均匀分布，避免偏载导致的连接松动。主体中段的黑色基体为承载结构，外圆周方向均匀伸出多组金属接杆，每根接杆内部加工有贯通通道，可对应接入气路、液路或者信号线路，接杆的伸出长度经过干涉校验，在组件随轴旋转过程中不会和周边的固定结构发生剐蹭，接杆端部的接口尺寸适配常规快插接头规格，无需额外加工转换接口即可完成管路装配。基体上嵌装的金属卡合结构用于周向的扭矩传递补充，和法兰面的螺栓锁紧形成双重防转结构，在承受交变扭矩载荷时，可避免螺栓单独承受剪切力，提升连接结构的疲劳寿命。安装边界方面，组件的轴向总长度控制在常规轴端安装的预留尺寸范围内，最大外圆直径适配多数小型输出轴的周边安装空间，安装端面的螺栓孔分度圆直径和通用标准法兰尺寸兼容，可直接替换传统的单一功能法兰联轴器，不需要对原有设备的安装基面做二次改造。在实际选型应用中，需要注意对接轴的轴径和中心通孔的配合公差，通常选用间隙配合加键连接的方式完成主轴装配，法兰面锁紧时需要按对角顺序逐步拧紧螺栓，保证端面贴合度均匀，外接管路时需要根据旋转转速确认管路的弯曲半径预留，避免高速旋转时管路出现弯折堵死的情况。这类集成式结构相比传统分散布置的连接方案，可大幅缩减轴端的轴向安装尺寸，减少装配环节的零件数量，降低设备旋转端的整体重量，对于空间紧凑的精密传动场景有较强的适配性。
