户外便携穿串一体式烧烤网架结构设计

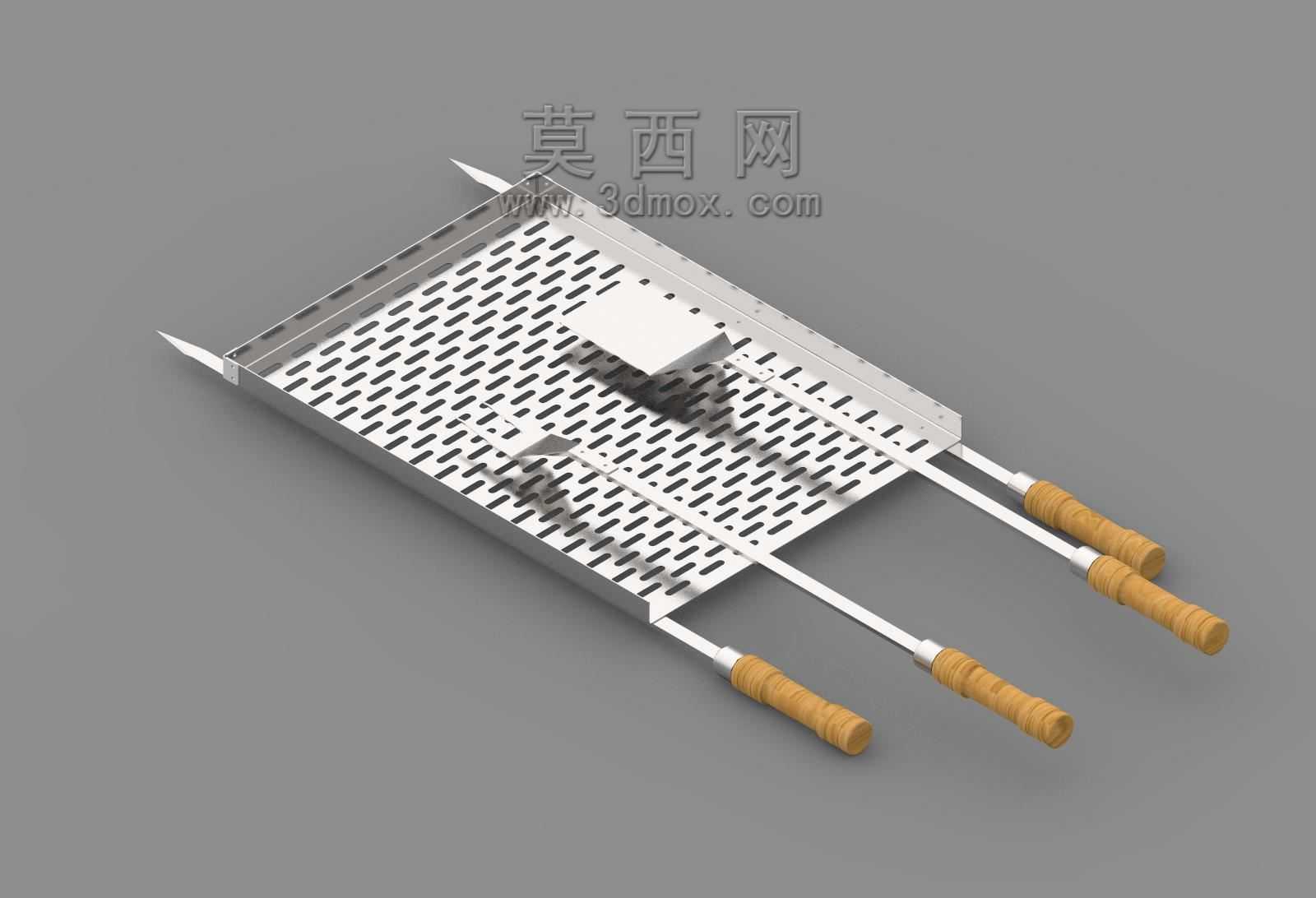

　　这款一体式烧烤网架的设计初衷，是解决户外烧烤场景中频繁出现的穿串效率低、烤串翻面操作繁琐、食材易掉落至炭层的实际痛点，整体结构围绕户外露营、庭院聚餐、流动烧烤摊等高频使用场景做了针对性优化，没有冗余的装饰性结构，所有几何特征都服务于实际使用功能。从结构组成来看，主体承载网板采用冲孔式网格设计，网孔采用长圆形排布，既保证了炭热的对流传递效率，避免食材局部受热不均烤焦，又能让烤制过程中析出的油脂顺利滴落，减少油烟产生，同时网孔尺寸经过反复校核，能够托住常规尺寸的肉块、蔬菜片，不会出现食材漏落的情况。网板两侧设置了向上翻折的挡边，翻边高度控制在15mm左右，一方面可以限制烤串在网面的滑动范围，避免烤串滚落，另一方面翻边做了卷边处理，

　　消除锐边，防止搬运、清洁过程中划伤手部。配套的四支穿烤一体签是整个结构的核心设计点，签身采用食品级金属圆杆制作，前端做尖锐处理方便穿入食材，握持段采用仿木纹理的隔热握把，握把直径设计为22mm，符合人体握持的舒适尺寸，能够有效隔绝签身传导的热量，避免长时间烤制时烫手。签身与网板配合的位置做了定位卡槽设计，烤串放置在网板上时，签杆可以卡入网板边缘的定位缺口内，不需要额外的固定结构就能实现单支烤串的独立转动，翻面时只需要转动握把就能带动整串食材同步旋转，不需要逐支调整签子位置，大幅降低了翻面操作的复杂度，也避免了翻面时食材脱落的问题。网板的整体外形尺寸控制在450mm×300mm的常规适配范围，

　　能够匹配市面上绝大多数便携炭烤炉的炉腔安装尺寸，不需要额外改造炉体就能直接放置使用，网板厚度选用1.5mm的食品级金属板材，兼顾结构强度与整体重量，整体重量控制在1.2kg左右，搭配配套的收纳袋就可以轻松放入露营背包，不会增加过多的出行负重。设计过程中针对不同使用场景做了结构校核：网板的承重能力经过测算，满负载放置20支常规肉串的情况下，网板中部最大变形量不超过2mm，不会因为高温受热出现明显塌陷；握把与签身的连接采用过盈配合加耐高温粘接的方式，在200摄氏度的持续工作温度下，不会出现握把松动、脱落的情况；网板表面做了哑光耐高温防粘处理，烤制过程中食材不容易粘黏在网面上，使用后只需要用软质毛刷配合清水就能清洁干净，

　　不需要使用钢丝球等硬质工具刮擦，避免破坏表面处理层。考虑到户外使用的复杂工况，整个结构没有易损的活动零部件，所有连接位置都做了圆角过渡，不存在清洁死角，不容易积存食物残渣，长期使用也不会出现锈蚀、结构松动的问题。和传统分体式烤网、单独穿串器的组合相比，这款结构把穿串、烤制、翻面的功能整合到同一套网架上，穿串时可以直接把网板作为穿串的定位托架，肉块放置在网孔上就能对齐签子的穿入位置，不需要额外的穿串辅助工具，一个人就能快速完成批量穿串操作，穿好的烤串不需要转移，直接连同网板一起放置到烤炉上就能开始烤制，减少了食材转移过程中的污染与掉落风险。针对流动烧烤摊的使用场景，这款网架的定位结构还能实现烤串的有序排布，摊主可以根据食材的烤制顺序调整烤串的位置，翻串时不需要逐一拿起签子，转动握把就能完成整排烤串的翻面，出餐效率比使用普通烤网提升40%以上，同时网板的挡边结构可以避免烤串被碰落，减少食材损耗。
