手动弯管滚压成型设备结构设计

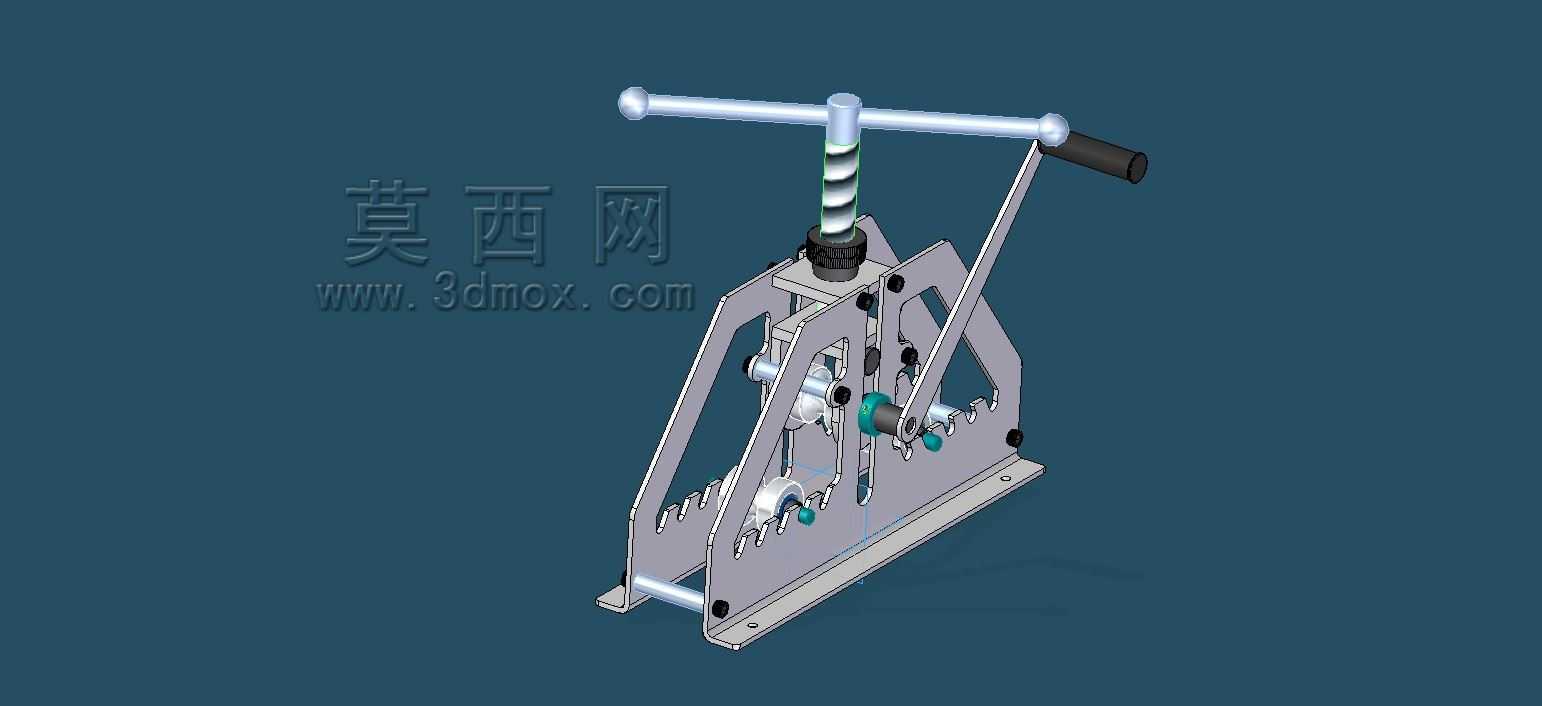

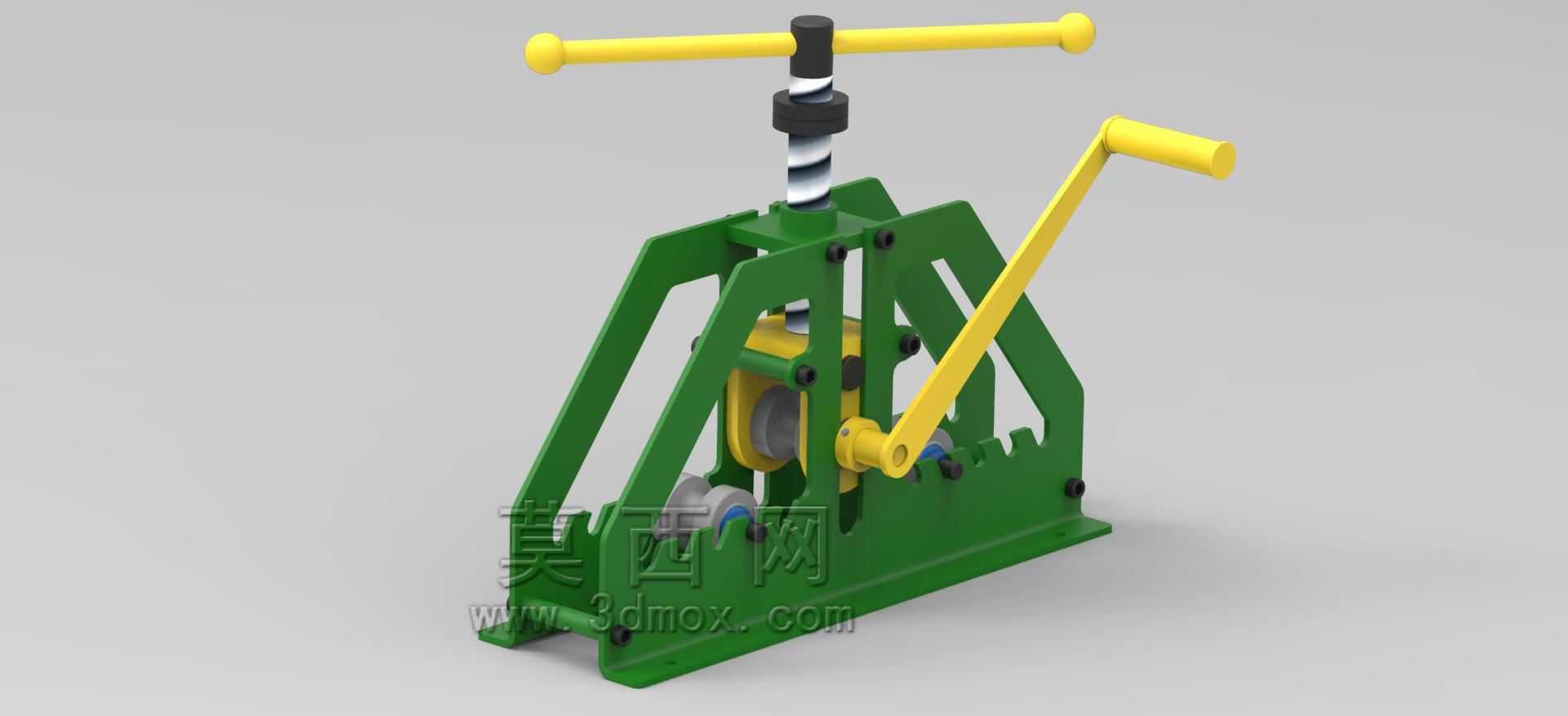

　　这款手动弯管滚压设备主要面向小批量管材加工场景，在小型五金加工门店、现场管线施工作业、教学实训车间这类没有配套大功率弯管设备的场景下，能完成薄壁金属管材的圆弧弯曲作业，不需要外接电源或者液压动力源，完全依靠人力输入完成加工动作，适合加工小直径的钢管、铜管以及铝管，加工过程中不会破坏管材的焊缝结构，针对焊接拼接的管材也能完成平滑滚弯，避免焊缝处受力开裂。设备整体采用立式三角支撑框架结构，主体支撑件采用钢板折弯焊接成型，两侧的立式支撑板通过横向连接筋加固，底部为平整的安装底板，可通过螺栓固定在工作台或者地面基础上，安装时需要保证底板水平度误差不超过1mm/m，避免滚压过程中管材受力偏移导致弯曲弧度不合格。设备的动力输入分为两部分，

　　顶部的横向手轮负责下压进给，通过梯形丝杠传动带动上压辊垂直移动，调整下压量来控制管材的弯曲半径，梯形丝杠具备自锁特性，调整到对应下压位置后不会因为加工反力出现回退，不需要额外的锁止结构；侧面的长摇柄负责驱动滚轴转动，通过齿轮啮合带动下侧的两个支撑辊同步旋转，带动管材在三个辊轴之间缓慢进给，完成连续滚弯成型，摇柄的长度经过力臂优化，单人操作时施加在摇柄上的力不超过150N就能完成常规壁厚管材的弯曲，不会出现操作费力的情况。辊轴部分采用台阶式结构，不同直径的辊槽对应不同规格的管材，加工时管材嵌入对应槽内，避免滚压过程中管材出现扁管、起皱的缺陷，辊轴表面做淬火处理，硬度达到HRC45-50，长期使用不会出现磨损凹陷，保证弯曲成型的精度。

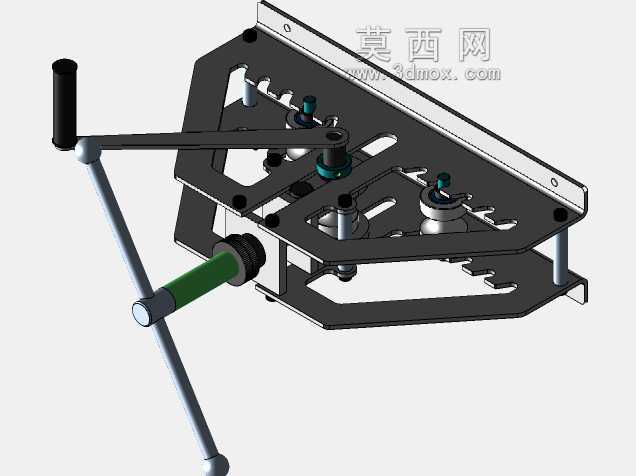

　　设备的机架上预留有档位卡槽，对应不同的弯曲半径档位，调整下支撑辊的间距就能适配不同的弯曲需求，档位切换通过插销定位，切换过程不需要额外工具，松开插销移动辊轴支座卡入对应档位后插紧插销即可完成调整，单人就能在1分钟内完成档位切换。从安装边界来看，设备整体占地尺寸较小，不含操作手柄的主体宽度在300mm左右，长度在400mm左右，高度在500mm左右，加上摇柄和顶部手轮的操作空间后，整体需要的操作区域约为800mm×700mm，对安装场地的空间要求极低，甚至可以临时固定在移动式工作台上，带到户外管线施工现场完成就地弯管作业，不需要提前预制弯管再运输，减少现场安装的管线拼接工作量。设计过程中重点优化了受力传递路径，

　　滚压过程中管材的反力直接通过辊轴支座传递到两侧立式支撑板上，丝杠只承受垂直方向的下压力，不会出现径向受力变形的情况，延长丝杠的使用寿命；所有转动配合位置都加装了铜质衬套，减少转动磨损，长期使用后只需要更换衬套就能恢复设备精度，维护成本极低。和电动弯管设备相比，这款手动设备没有电机、电控相关的部件，不存在电路故障风险，在潮湿、有易燃易爆风险的作业场景下也能安全使用，不会产生电火花引发安全隐患；设备整体没有易损的电子元件，正常使用情况下故障率极低，不需要定期做电路维护，只需要定期在丝杠、齿轮、辊轴配合位置加注润滑脂就能保证操作顺畅。针对薄壁管材的加工特性，辊槽的圆弧半径做了优化设计，比对应管材的外径大0.2-0.3mm，既可以保证管材嵌入后不会晃动，又不会因为间隙过小挤压管材表面造成划痕，滚弯完成后的管材表面光滑，不需要额外做表面打磨处理。设备的焊接位置都做了去应力处理，焊接完成后经过时效处理再进行机加工，避免长期受力后机架出现焊接变形，保证辊轴的平行度长期保持在公差范围内，弯曲出来的管材不会出现螺旋形弯曲的缺陷。
