双触点外螺纹连接三通式流体插座

　　在气动控制回路、小型液压支路、低压流体输送管路的现场布设场景中，这类带双触点结构的三通式插座是实现管路分支、快速接驳的核心基础元件，区别于普通三通接头的单一导通功能，双触点的结构设计可以在插头插入时同步触发两路通断信号，既完成流体通路的对接，又能给上位控制系统反馈接驳到位的状态，避免出现管路虚接、漏插导致的流体泄漏或者设备误动作问题。

　　从实际使用场景来看，这类插座常被用在自动化生产线的气动工具快换工位、小型实验装置的流体管路接驳台、移动式气动设备的集中供气管路分路位置，比如装配线上的气动螺丝刀、气动夹爪需要频繁更换工位时，工人不需要借助工具拧动螺纹，只需要将匹配的插头对准插座接口推入，就能同时完成气路连通和到位信号传输，大幅缩短工位切换的辅助时间，也能降低螺纹反复拧动造成的密封面磨损风险。

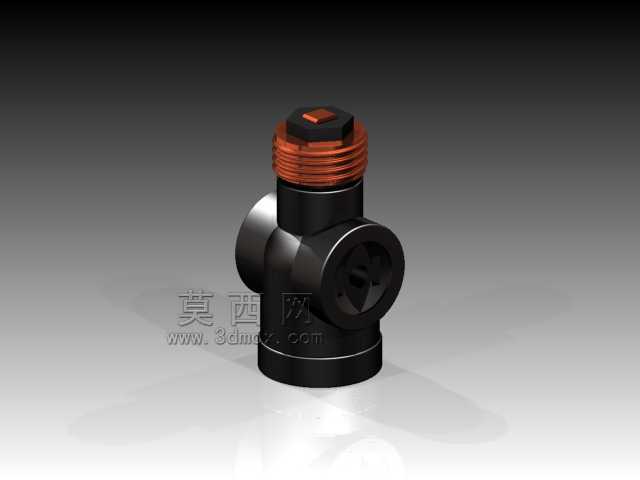

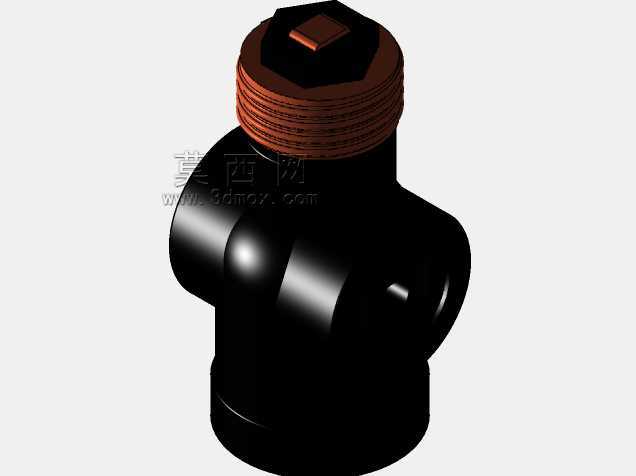

　　设计这款零件时，首先要考虑的是安装边界的适配性，顶部的外螺纹段采用标准管螺纹规格，能够直接拧入预设内螺纹的设备基座或者主管路侧壁，不需要额外加装转换接头，螺纹段下方的六角限位台可以给扳手提供受力面，安装时能够精准控制拧入深度，避免拧入过深顶坏基座内部密封结构，或者拧入过浅导致螺纹啮合不足出现承压脱落问题。主体的三通结构采用等径通路设计，三个接口的通径保持一致，避免支路出现通径突变造成的流体压降过大、局部紊流问题，减少流体输送过程中的压力损失。

　　双触点结构内嵌在侧方的接口内部，两个触点采用绝缘材质与金属本体隔离，当适配插头插入到位时，插头的金属导通环会同时接触两个触点，形成闭合的电信号回路，给控制系统传递接驳完成的信号，只有信号触发后，对应的管路电磁阀才会开启送气或者送液，从根源上避免未插到位就通流造成的高压流体喷溅风险。主体底部的圆柱定位段可以在安装时嵌入基座的定位孔内，抵消管路插拔时产生的径向剪切力，避免长期使用后螺纹连接处出现松动变形。

　　材质选择上，主体采用高强度金属材质加工，表面做发黑防锈处理，能够适应车间内的切削液、润滑油飞溅环境，不会因为长期接触工业介质出现锈蚀卡滞问题；顶部的螺纹段和侧方接口的密封面都做了精密磨削加工，表面粗糙度控制在合理范围内，配合密封件使用时能够承受1MPa以内的工作压力，不会出现渗漏问题。外形结构上没有多余的突出棱角，安装后不会在工位上形成剐蹭隐患，整体结构紧凑，在狭小的设备安装空间内也能完成布设，不需要预留过大的操作空间。

　　在实际选型匹配时，需要注意插座的通径要和对应管路的流量需求匹配，双触点的信号电压要和控制系统的信号等级匹配，安装时顶部螺纹要缠绕合适的密封带或者加装密封垫片，保证螺纹连接处的静密封性能，侧方的快插接口要保持内部清洁，避免铁屑、灰尘进入触点区域造成信号接触不良或者密封面划伤。日常维护时只需要定期检查接口处的密封件磨损情况，不需要对主体结构做额外拆解维护，整体使用寿命能够满足工业现场长期频繁插拔的使用需求。
