便携式棘轮批头组合工具套装结构设计

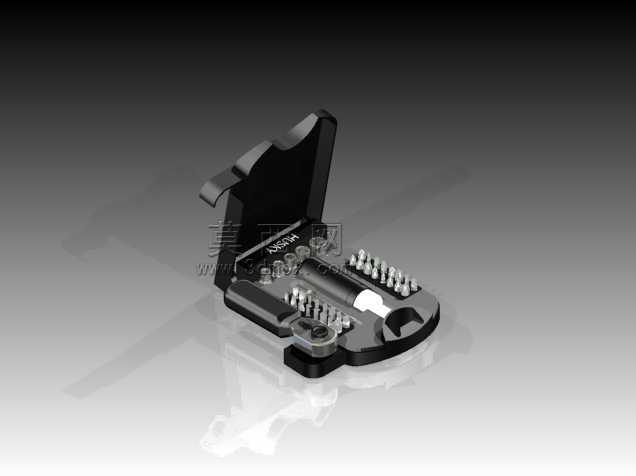

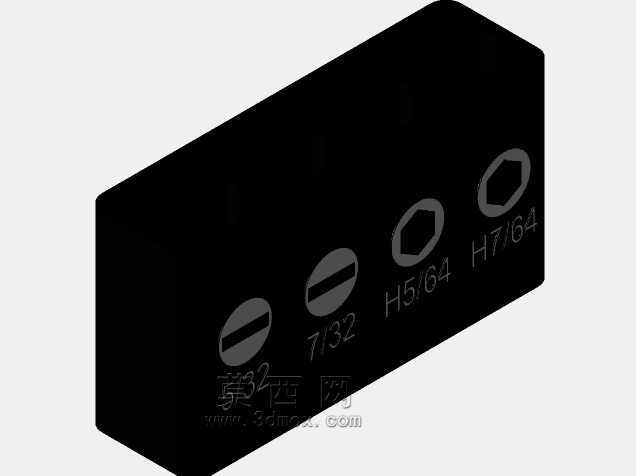

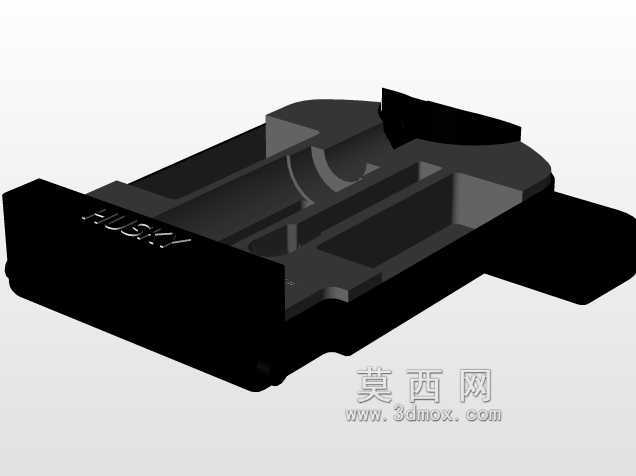

　　这套便携工具组的结构设计，核心围绕狭小空间作业场景下的随身工具需求展开，日常设备维保、户外装配、家用拆装等场景中，作业人员往往不需要携带整套重型工具箱，仅靠这套集成化工具就能覆盖绝大多数小规格紧固件的拆装需求。整体采用翻盖式收纳结构，底座做了贴合握持弧度的轮廓处理，边缘做了圆弧过渡避免硌手，握持时的受力面刚好贴合掌心发力区域，单手就能完成工具的开合与批头取放操作，不需要额外腾出另一只手辅助固定盒体。底座内部的批头存储位采用等距排布的卡槽设计，每个卡槽的内径与批头柄部的公差配合控制在0.1mm以内，既可以保证批头卡入后不会因为晃动脱落，又能在需要取用的时候用指尖轻挑就能取出，不需要额外的抠取动作。卡槽排布按照批头类型做了分区，十字、

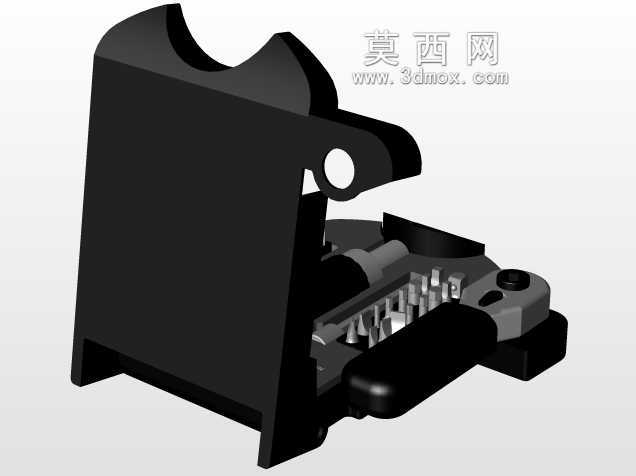

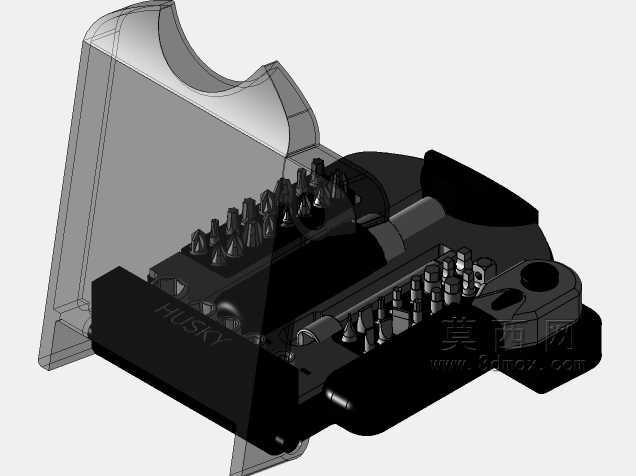

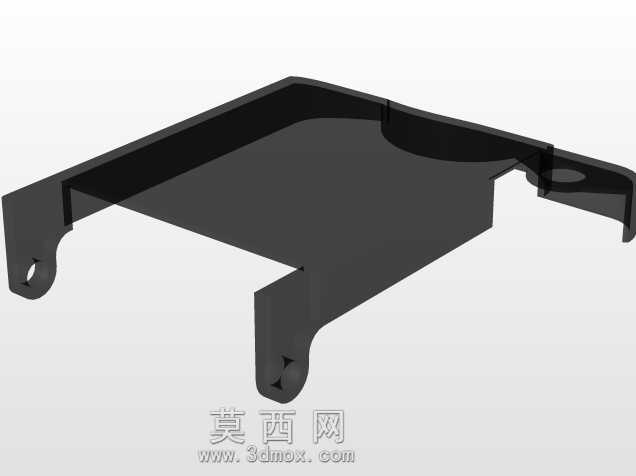

　　一字、内六角等常用批头放在靠近棘轮手柄的位置，不常用的特殊规格批头放在远离取放口的区域，日常使用时不需要翻找就能快速拿到需要的批头。棘轮手柄集成在收纳盒的中部区域，手柄表面做了防滑纹理处理，转动部位的棘轮机构采用双向棘爪设计，通过手柄尾部的拨片就能快速切换正反转方向，拆装螺丝的时候不需要反复调整手柄角度，在空间受限的角落作业时，只需要小角度摆动就能完成紧固件的旋紧或旋松，比传统固定柄螺丝刀的作业效率提升至少40%。盒盖与底座的连接采用隐藏式转轴结构，转轴的阻尼经过调校，打开到任意角度都能保持固定，不会因为轻微晃动就自动合上，盒盖内侧做了凸起的压条，当盒盖闭合时，压条刚好压在所有批头的上端面，即使工具组从一米左右的高度意外跌落，

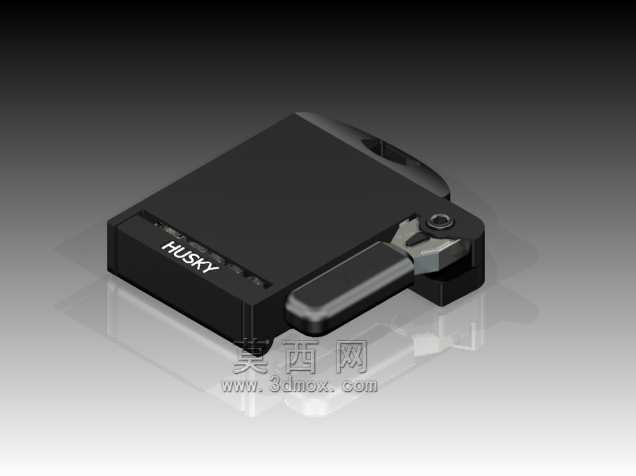

　　内部的批头也不会从卡槽中脱出散落。整个工具组的闭合厚度控制在25mm以内，长度不超过120mm，宽度不到70mm，可以轻松放进工装裤的侧袋或者工具包的侧兜，不会占用过多的收纳空间。批头与棘轮手柄的连接采用标准的6.35mm六角快换接口，兼容市面上绝大多数同规格的通用批头，后期如果有特殊规格的使用需求，不需要更换整套工具，只需要单独采购对应规格的批头就能扩展使用范围。棘轮头部的磁吸结构经过磁通量优化，既可以保证批头安装后不会因为重力脱落，又不会因为磁力过强导致批头取下困难，同时磁吸结构可以吸附拆装过程中掉落的小规格螺丝，避免螺丝掉进设备缝隙难以取出。盒体的边角做了加厚处理，抗跌落性能经过验证，日常使用中的磕碰、

　　挤压都不会造成盒体开裂或者转轴损坏，所有棱角都做了R2以上的圆角处理，不会划伤手部或者刮坏存放的包袋。这套工具的结构设计没有多余的冗余部件，每一处结构都服务于便携、高效、耐用的实际使用需求，没有为了外观花哨增加不必要的装饰结构，所有功能区域的布局都经过实际作业场景的反复验证，取放批头的动作路径最短，握持发力的姿态最符合人体工程学，长时间握持作业也不会造成手部的过度疲劳。
