8英寸斯坦利活动扳手结构三维设计

　　在设备运维、机械装配、家装维修等各类涉及螺纹紧固件拆装的场景中，活动扳手是出现频率极高的手动工具，这款8英寸规格的活动扳手，适配多数常规工况下的螺栓螺母拆装需求，既不会因尺寸过大在狭窄操作空间内施展不开，也不会因规格太小无法提供足够的紧固力矩。从结构设计来看，这款扳手采用固定钳口与活动钳口配合的经典结构，活动钳口通过蜗杆调节机构实现开口尺寸的无级调整，可适配一定尺寸范围内的不同规格外六角、方头紧固件，相比固定开口扳手，单把即可覆盖多规格紧固件的操作需求，大幅减少外出作业时的工具携带数量。

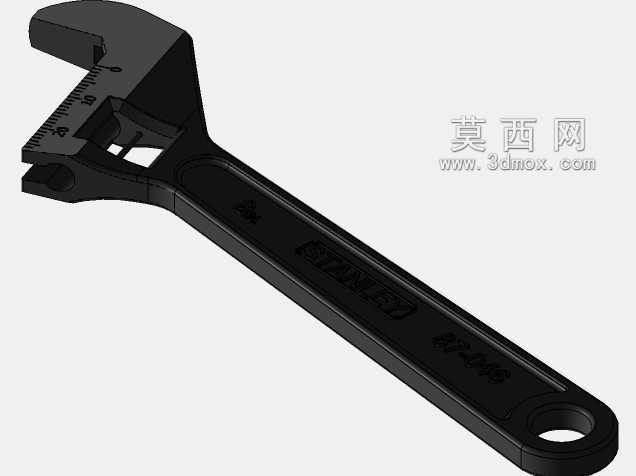

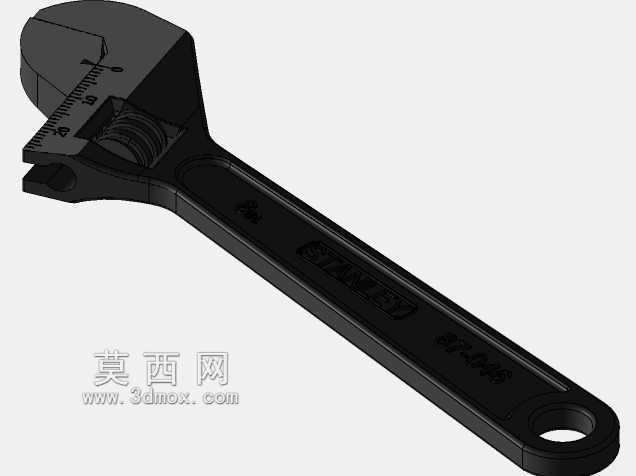

　　建模过程中首先确定整体长度边界，8英寸规格对应的整体长度约200毫米，手柄部分采用符合人体工学的长条形截面设计，握持区域做了轻微的弧度处理，既保证施加力矩时的结构强度，也能减少长时间操作对手掌的压应力。钳头部分是整个扳手的核心受力区域，固定钳口与手柄为一体化结构设计，建模时在钳口与手柄的过渡区域做了圆弧过渡处理，避免应力集中导致的断裂风险，活动钳口与钳头本体的配合滑槽采用间隙配合设计，既保证活动钳口滑动顺畅无卡滞，又不会因间隙过大导致夹持紧固件时出现晃动、打滑问题。

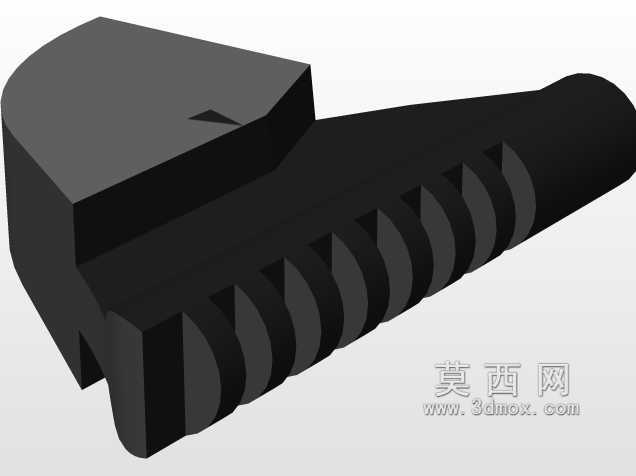

　　蜗杆调节机构的建模重点在于齿形的匹配，蜗杆上的梯形齿与活动钳口底部的齿条齿形完全契合，转动蜗杆时可带动活动钳口平稳移动，实现开口尺寸的精准调节，蜗杆两端的定位结构保证蜗杆仅能做周向转动，不会出现轴向窜动。手柄末端设计有悬挂孔，方便工具在工具架、工具墙上的收纳悬挂，也可在需要时穿入加力杆延长力臂，应对需要更大紧固力矩的工况。钳口的夹持面做了细密的齿纹处理，建模时还原了齿纹的角度与深度，可在夹持紧固件时增加接触摩擦力，避免施力过程中扳手滑脱损伤紧固件棱角或造成操作安全隐患。

　　从实际应用角度出发，这款扳手的开口最大调节范围可覆盖24毫米左右的对边尺寸，能够满足M6到M16范围内常规六角螺栓、螺母的拆装需求，在普通机械设备的日常维保、生产线设备的装配调试、水电管路安装、家用五金维修等场景中都能适用。建模时对各部件的装配公差做了合理预留，活动钳口的滑动行程、蜗杆的转动阻尼都参考实物的操作手感做了参数匹配，整体结构没有冗余设计，在保证结构强度满足额定力矩要求的前提下，尽可能控制整体重量，降低长时间手持操作的疲劳感。表面处理部分的建模还原了发黑处理的哑光质感，既符合工业级手动工具的外观特征，也能在模型渲染时体现出金属工具的质感，各棱边处的倒角处理也做了还原，避免加工或使用过程中锐边划伤操作人员。
