立式阿尔法型斯特林动力装置结构设计

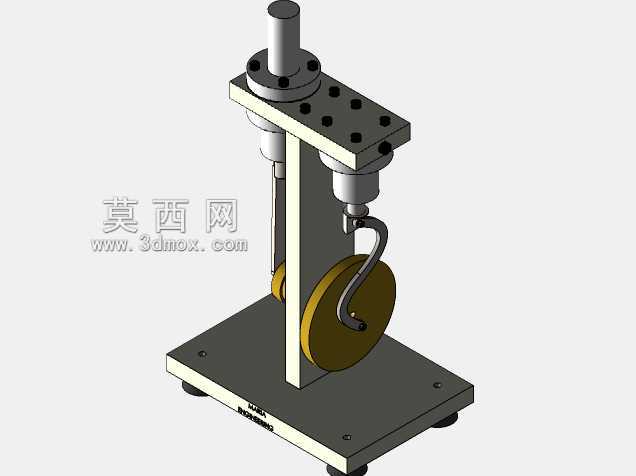

　　这套立式阿尔法构型的外燃动力装置，在小型热能回收、教学演示、低功率独立供能场景中有着明确的应用定位，不同于常见的内燃机依赖燃油爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动活塞完成往复运动，再通过曲柄连杆结构将直线运动转化为飞轮的旋转动能输出，整个做功过程没有气门启闭的爆震冲击，运行平稳性远优于同功率等级的小型内燃机，也不需要复杂的燃油雾化、点火系统，只要存在稳定的温差热源就能持续运转，在余热回收利用、科普教学教具、偏远地区小功率供能场景中具备独特的应用价值。从结构设计逻辑来看，这套装置采用立式单立柱支撑布局，底部为带可调脚垫的方形安装底座，底座承担整个装置的承重与安装定位功能，

　　四个角点设置的可调脚垫能够在不平整的安装面上调整整机水平度，避免运转过程中因重心偏移产生振动噪声，底座上预留的安装孔位可以将整机固定在实验台架或者配套设备的安装面上，满足不同场景的固定需求。立柱垂直固定在底座一侧，上方承托带多组安装孔的气缸安装板，两个气缸垂直布置在安装板上，分别作为热腔与冷腔的做功载体，这种上下分层的布置方式能够尽可能缩短活塞连杆的传动长度，减少运动过程中的杆件挠度变形，降低传动损耗。气缸下方的活塞通过连杆连接到曲柄轴结构，曲柄轴上配套安装了大直径的铸铁飞轮，飞轮的配重经过动平衡校准，能够储存做功行程的动能，带动活塞完成压缩、排气等非做功行程，保证整个运转过程的转速均匀性，避免出现卡顿或者转速波动过大的问题。

　　在功能特性设计上，阿尔法构型的双缸独立布置让热腔和冷腔的温度区间能够保持更稳定的梯度，热缸直接接触外部热源，冷缸可以搭配散热鳍片或者水冷套维持较低的工作温度，相比单缸置换式的斯特林结构，这种双缸设计的做功效率更高，相同温差条件下的输出扭矩更大，能够带动小型发电机、微型水泵这类低功率负载运转。设计过程中对各部件的安装边界做了明确的约束，气缸安装板上的孔位采用对称排布，既可以满足当前双缸的安装需求，也预留了后续拓展加装换热结构、传感器的冗余空间，曲柄轴的安装座与立柱采用一体化定位设计，保证曲轴的回转中心与两个活塞的运动中心线保持严格的垂直位置关系，避免出现偏磨导致的密封件过早损耗。整套装置的外形尺寸控制在小型实验设备的范畴内，

　　底座占地面积不超过常规实验台的单块区域，整机高度适配桌面级操作需求，不需要额外的大型安装空间，不管是作为教学演示设备放在实验室台面上，还是作为小型余热回收装置集成到其他工业设备的余热排放端，都不会占用过多的安装空间。在运动部件的设计细节上，连杆与活塞、曲柄的连接部位都采用了低摩擦的铰接结构，减少传动过程中的阻力损耗，活塞与气缸壁之间的密封件选用耐高低温的低摩擦材质，既能够保证封闭腔体的气密性，避免工质泄漏导致做功效率下降，又不会因为摩擦阻力过大影响整机的启动性能，只要热腔端达到足够的温差，手动拨动飞轮就能顺利启动并持续运转。从实际应用的适配性来看，这套结构可以根据使用场景的需求调整气缸容积、飞轮重量、曲柄偏心距等参数，当需要更大输出功率时，可以等比例放大缸体尺寸，匹配更大直径的飞轮来稳定转速；如果是用于教学演示场景，可以在飞轮端加装刻度盘或者转速检测结构，直观展示热力循环过程中转速与温差的对应关系，帮助学习者理解外燃机的工作原理。整套结构的零件加工工艺性较好，大部分结构件都可以采用常规的铣削、车削工艺完成加工，不需要特殊的定制刀具或者复杂的加工工序，后期维护时只需要定期检查密封件的损耗情况、铰接部位的润滑状态，就能保证长期稳定运行，相比同功率等级的其他小型动力装置，维护成本和加工门槛都更低。
