2-4KG规格BDC-3弹簧平衡器结构设计

　　在汽车焊装、电子装配、小型零部件机加工这类需要长时间手持气动、电动工具作业的工位上，弹簧平衡器是降低操作工劳动强度、提升作业精度的核心辅助工装，这款BDC-3规格的平衡器适配2-4kg重量区间的悬挂工具，刚好覆盖车间里常用的定扭矩气动螺丝刀、小型气动打磨机、轻型焊枪这类手持作业工具的配重需求，能让操作工在作业全程几乎感受不到工具自重，手持操作的施力精度可以提升30%以上，也能避免工具随手放置导致的磕碰损坏、管线拉扯断裂问题。

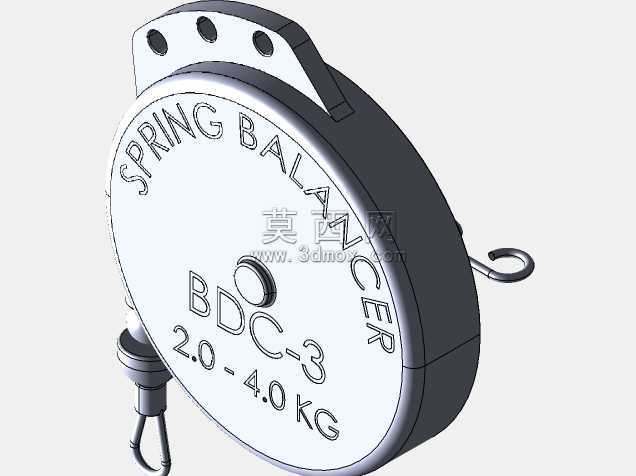

　　从结构设计逻辑来看，这款平衡器采用蜗卷弹簧作为核心储能元件，整体外壳为圆盘式封闭结构，顶部设置三个带安装孔的挂耳，既可以通过螺栓固定在工位上方的型材横梁、悬挂滑轨上，也可以搭配挂钩实现工位间的快速移位安装，挂耳的安装孔位做了沉台设计，螺栓锁紧后头部不会突出挂耳平面，避免安装后与周边悬挂部件产生干涉。外壳正面蚀刻有清晰的承重标识、产品型号与旋转方向提示，现场运维人员不用查阅说明书就能快速判断设备的承重区间与调节方向，外壳侧面预留的钢丝绳出口做了圆弧倒角处理，避免钢丝绳伸缩过程中被锐边割伤外层，延长钢丝绳的使用寿命。

　　设备的核心功能是通过蜗卷弹簧的预紧力与悬挂工具的重力形成动态平衡，不管工具被拉到作业半径内的任意高度位置，都能保持悬停状态，不会出现自动回缩或者下坠的情况，这款平衡器的钢丝绳伸缩行程覆盖常规工位的作业高度范围，操作工在站姿作业时，从胸前操作高度到伸手取件的最高位置，全程都能保持稳定的拉力输出，不会出现拉力突变导致的工具晃动。内部的弹簧储能结构做了防逆转设计，在弹簧意外断裂的极端工况下，钢丝绳不会瞬间回缩造成击打伤害，满足车间作业的安全防护要求。

　　从安装边界来看，这款平衡器的圆盘外壳直径控制在紧凑尺寸范围内，多个平衡器并排安装在工位上方的悬挂梁上时，相邻设备的外壳不会产生碰撞干涉，顶部挂耳的安装孔间距适配常规的40系列、45系列工业铝型材的槽宽，不需要额外加工转接板就能直接安装，设备下方的吊钩做了防脱卡扣设计，悬挂工具的挂环扣入后会自动锁止，避免作业过程中工具脱落伤人。在实际工位布局时，需要注意平衡器的悬挂高度要保证钢丝绳完全缩回时，工具的最低位置距离操作工的站立台面有足够的安全距离，避免工具回缩时磕碰台面或者碰伤操作人员，同时悬挂点的承重能力要大于平衡器额定承重的1.5倍以上，防止长期负载下悬挂点变形脱落。

　　在结构建模过程中，这款平衡器的蜗卷弹簧的弹力曲线是设计核心，需要匹配2-4kg承重区间内的拉力线性度，避免在承重下限位置拉力过大、承重上限位置拉力不足的问题，外壳的壁厚设计兼顾了结构强度与整体重量，不会因为外壳自重过大额外占用承重配额，钢丝绳的导向轮采用内嵌式轴承结构，伸缩过程的阻力极小，操作工拉动工具时几乎没有卡顿感，长时间使用也不会出现导向轮磨损导致的钢丝绳偏磨问题。设备侧面的拉力调节结构采用外露式调节旋钮，不需要拆开外壳就能根据悬挂工具的实际重量微调弹簧预紧力，现场调试的时候可以快速匹配不同重量的工具，不用把设备拆下来返厂调整，大幅降低工位换型的调试时间。

　　这类小承重规格的弹簧平衡器在轻工装配、电子制造、小型五金加工车间的应用占比极高，相比大吨位的起重平衡吊，它的安装成本更低、占用空间更小，不需要配套的气动或者电动动力源，纯机械结构的可靠性更高，几乎不需要日常维护，只要定期检查钢丝绳的磨损情况、蜗卷弹簧的弹力衰减情况就能长期稳定使用。在三维建模过程中，所有的安装配合尺寸都按照实际量产产品的公差要求做了预留，挂耳的安装孔、吊钩的配合尺寸、钢丝绳出口的位置都和实际产品完全一致，设计人员在做工位布局三维仿真的时候，可以直接调用这个模型模拟现场安装效果，提前排查安装干涉、作业半径不足的问题，减少现场安装调试的整改工作量。
