贺德克EDS300数显压力开关三维建模作品

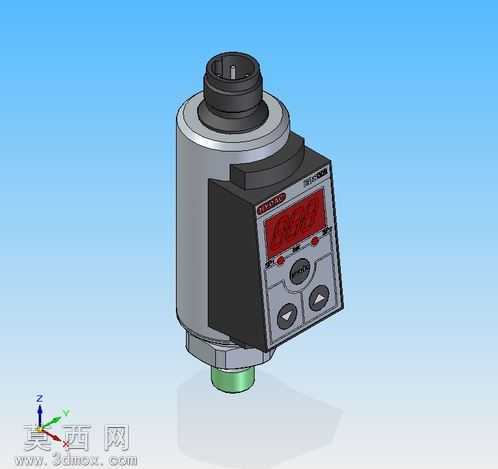

本作品为贺德克EDS300系列数显压力开关的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循实物等比例还原的设计原则，完整复现了该款压力开关的全部外观结构与装配特征。建模初期先梳理产品的结构组成，将整体拆分为压力检测基座、主壳体、数显操作面板、顶部电气接口四个核心模块，按照自下而上的装配逻辑逐步完成各零件的建模与配合约束。材质渲染阶段针对不同部件的物理属性匹配对应材质效果：底部压力连接端采用金属铜材质渲染，还原其密封连接端的金属质感与加工光泽；主圆柱壳体采用哑光银灰色金属材质，模拟铸铝壳体的磨砂表面质感，边缘处做轻微倒角高光处理，还原机加工零件的边缘特征；数显操作面板部分采用黑色哑光工程塑料材质，面板区域的红色数码显示屏做半透明发光材质处理，清晰呈现数字显示区域的视觉特征，面板上的功能按键分别做凹凸纹理与标识印刷效果还原，顶部的电气连接接口做黑色防滑纹理处理，还原接口处的旋钮锁紧结构特征。结构建模过程中重点还原了产品的细节特征：壳体与面板的装配卡扣结构、底部外螺纹连接结构、面板按键的分层布局、顶部接口的内孔接线结构均做了精细化建模，各零件间的配合间隙按照实物装配公差做对应设置，避免出现模型穿模、配合错位的问题。设计思路上以工业应用场景的还原为核心，既保证模型整体外观的辨识度，也兼顾了结构的合理性，可用于液压系统演示、工控元件选型展示、虚拟装配场景搭建等用途，渲染阶段采用浅蓝色渐变背景搭配柔和投影效果，突出产品主体的同时清晰呈现各部分的结构细节，整体模型布线规整，无冗余几何特征，各部件可单独拆分编辑，能够满足不同场景下的使用需求。
