带安装支架凸极式步进电机结构设计

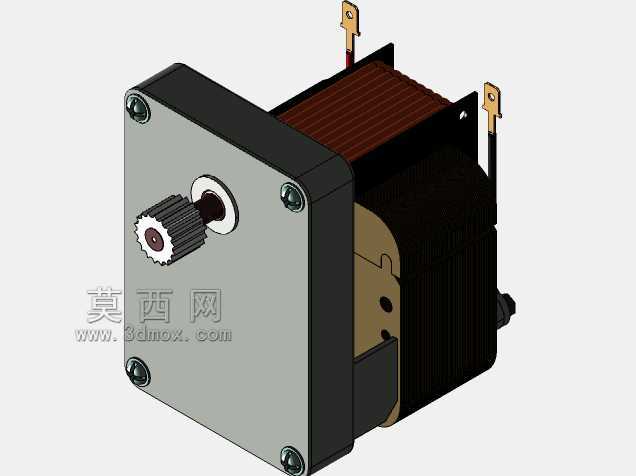

　　这款步进电机的结构设计，首先围绕小型自动化设备的紧凑安装需求展开，在做整体布局时，先敲定了定子凸极与绕组的排布逻辑，每相绕组采用集中式绕制方式，漆包线规整排布在凸极铁芯上，绕组端部的接线端子采用直立式铜插片设计，插片上预留标准安装孔，既可以直接插装在设备控制板的对应焊盘上，也能通过接线端子快速压接引线，省去了传统焊接工序的繁琐，适配产线快速装配的需求。

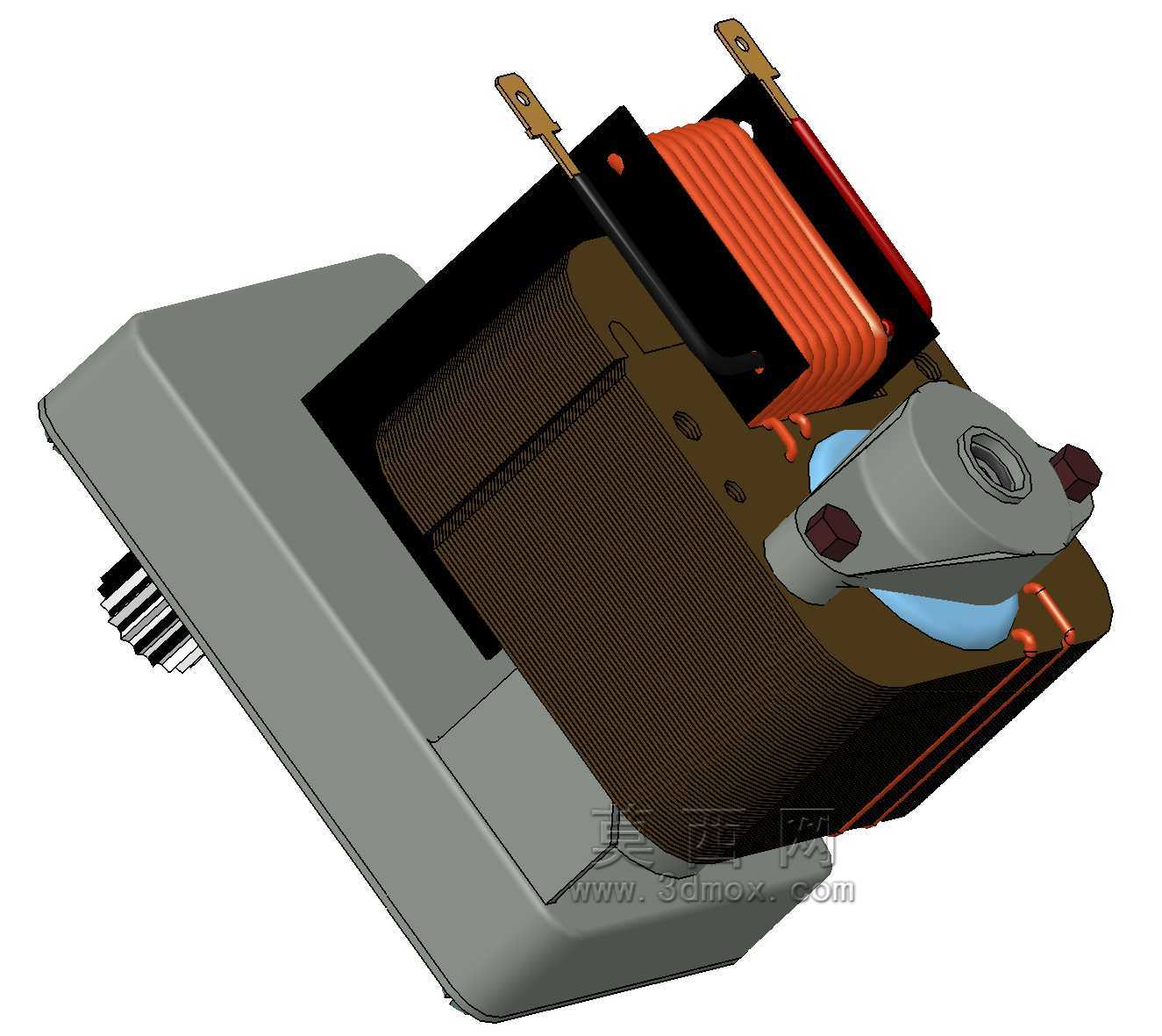

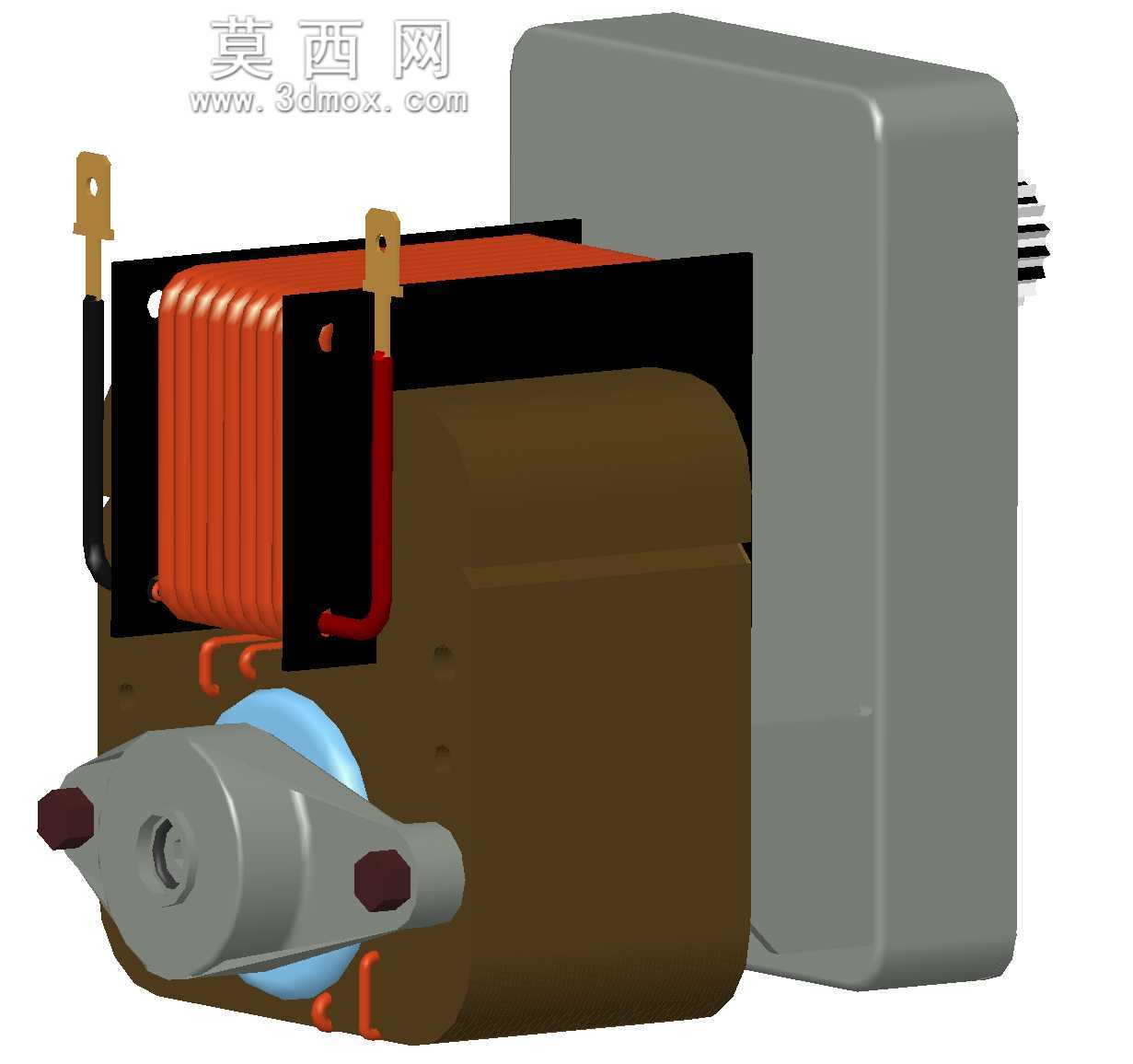

　　从实际应用场景来看，这类结构的步进电机常被用在小型家电的风门调节、办公设备的走纸机构、工业仪表的开度控制这类对定位精度有要求、但输出扭矩不需要太大的场合，所以在做壳体设计时，后端的防护端盖采用封闭式矩形结构，既可以给后端的位置检测元件预留安装空间，也能阻挡生产环境中的粉尘、纤维碎屑进入电机气隙，避免长期运行后出现卡滞问题。前端的输出端采用偏心轴结构搭配摇臂式输出件，摇臂上预留两个对称的阻尼块安装位，运行时可以通过阻尼块吸收定子与转子间的电磁振动，降低设备运行时的共振噪音，这一点在对噪音控制有要求的民用设备场景里尤为重要。

　　设计过程中对安装边界做了反复校核，电机主体的安装基准面选在前端壳体的下端平面，平面上预留两个定位销孔与三个螺纹安装孔，定位销孔的位置公差控制在0.02mm以内，确保装配时电机与设备机架的同轴度符合要求，不会因为安装偏差导致输出轴的径向负载过大，缩短轴承使用寿命。绕组部分的绝缘结构做了分层处理，铁芯与绕组之间垫有复合绝缘纸，绕组端部与金属支架之间加设绝缘护套，即使在长期通电升温的工况下，也能保证绕组与壳体间的绝缘电阻满足安全规范要求。

　　转子部分采用永磁体与铁芯注塑一体的结构，永磁体的极弧角度经过反复仿真调整，确保每一步距角的输出扭矩波动控制在合理区间，不会出现低速爬行的问题。前端的轴承选用含油滑动轴承，轴承座与前端壳体采用过盈配合装配，过盈量经过计算，既不会因为过盈太大导致轴承内圈变形卡滞转轴，也不会因为配合太松出现运行时轴承外圈跟转的问题。在做三维建模时，所有零部件的装配间隙都按照实际生产的公差要求做了预留，比如绕组与端盖之间预留了1.2mm的安全间隙，避免装配时端盖刮破绕组绝缘层；输出摇臂与前端盖之间预留0.3mm的轴向间隙，补偿长期运行后的零件磨损与温升带来的尺寸膨胀。

　　考虑到这类电机常需要搭配不同的减速机构使用，输出轴的轴端采用D型切面设计，不管是直连负载还是搭配齿轮减速组，都能实现周向固定，不需要额外加工键槽，简化了配套零件的加工工序。接线端子的位置特意设置在电机本体的侧上方，当电机安装在设备内部狭窄空间时，引线可以从上方直接引出，不会和周边的其他结构件产生干涉，也方便后期维护时的接线操作。整体结构没有采用多余的复杂零件，所有冲压件、注塑件都符合常规量产的加工工艺要求，不需要开发特殊的加工模具，能有效控制量产时的零件成本，同时装配工序简单，总装时只需要按照定子组件-转子-前端盖-后端盖-输出摇臂的顺序依次压装即可，适配自动化产线的装配节拍。
