两相混合式步进电机驱动器结构设计

　　在自动化产线的点位控制场景里，这类步进驱动单元是衔接上位控制信号与步进电机本体的核心枢纽，常见于3C装配工位的送料机构、小型数控雕刻机的进给轴、包装设备的定长送膜机构、纺织机械的纱线张力调节机构中，负责将控制器发出的脉冲方向信号转化为电机绕组可识别的励磁电流，精准控制电机的转角、转速与转向，避免出现失步、过冲这类影响工位定位精度的问题。

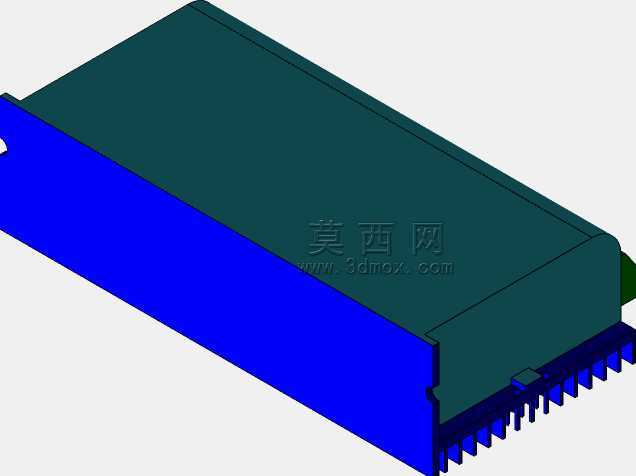

　　从结构设计思路来看，这款驱动器的外壳采用分体式拼接结构，主体上盖为深色调工程塑料材质，侧边散热基座为蓝色导热塑料搭配底部一体化成型的散热鳍片，这种设计并非单纯做外观区分——上盖部分主要承担绝缘防护、内部电路板固定的作用，选用绝缘性能优异的工程塑料可以避免车间复杂电磁环境下的外壳带电风险，同时降低整体重量；侧边的散热基座直接贴合内部功率板的MOS管安装面，将功率器件工作时产生的热量快速传导至底部鳍片，依靠设备柜内的自然空气循环完成散热，无需额外加装散热风扇，既减少了易损部件，也能适配多粉尘的车间工况，避免风扇积灰导致的散热失效。

　　安装边界方面，这款驱动器采用标准的导轨安装卡扣设计，可直接卡装在电气柜通用的35mmDIN导轨上，整体外形为规整的长方体结构，宽度适配常规电气柜的元件排布间距，安装时无需额外定制安装支架，相邻元件之间预留10mm以上的散热间隙即可满足长期工作的散热需求。外壳侧面预留了两组接线端口，一侧为电源输入、电机绕组接线端，另一侧为脉冲信号、使能信号、方向信号的控制端，端口排布遵循强电、弱电分侧布置的原则，减少强电回路对弱电控制信号的电磁干扰，接线时可顺着柜内走线槽方向完成布线，无需过度弯折线缆。

　　功能特性上，这款驱动器适配两相混合式步进电机，支持整步、半步、细分驱动模式切换，可根据不同工位的定位精度需求调整细分参数，比如在高速送料工位可选择低细分模式提升电机运行扭矩，在精密定位工位可选择高细分模式降低电机运行的低频振动，提升运动平稳性。外壳上盖预留了状态指示灯的透光位，可直观显示电源接通、信号输入、故障报警的工作状态，设备调试时无需借助额外检测工具就能快速判断驱动单元的工作状态，缩短现场调试的排查时间。内部电路板的固定柱与外壳采用一体化注塑成型，避免了额外金属固定件带来的绝缘隐患，电路板与外壳内壁之间预留了2mm的安全间隙，防止凝露、粉尘堆积导致的电路板短路问题。

　　在实际选型适配时，需要注意驱动器的安装深度要匹配电气柜的内部纵深，避免柜门关闭时挤压接线线缆；散热鳍片的朝向要顺着柜内散热风道的方向，保证热量能被气流及时带走，不要将鳍片朝向贴近柜壁或者其他发热元件的方向，避免热量堆积导致驱动器过温保护。这类驱动单元的外壳边角做了圆弧过渡处理，安装操作时不会划伤操作人员的手部，也避免了尖锐边角对线缆绝缘层的磨损。在多轴排布的电气柜内，这类规整外形的驱动器可以紧密排布在同一根导轨上，节省柜内安装空间，同时统一的高度尺寸也方便柜内布线的整理，让整体走线更加规整，减少后期维护的理线工作量。

　　从结构细节来看，外壳的拼接处采用卡扣加定位柱的配合方式，无需螺丝即可完成上下壳的初步固定，再通过底部的两颗紧固螺丝完成最终锁紧，既提升了装配效率，也能保证外壳拼接处的缝隙均匀，达到基础的防尘防护等级，适配普通工业车间的使用环境。接线端口采用压线式接线端子，接线时无需焊接，直接将剥好的线缆插入端子拧紧螺丝即可完成接线，适合现场施工的快速接线需求，端子的导电件采用铜镀锡材质，降低接触电阻，避免长期工作时端子发热的问题。
