内径20毫米立式带座滚动轴承结构

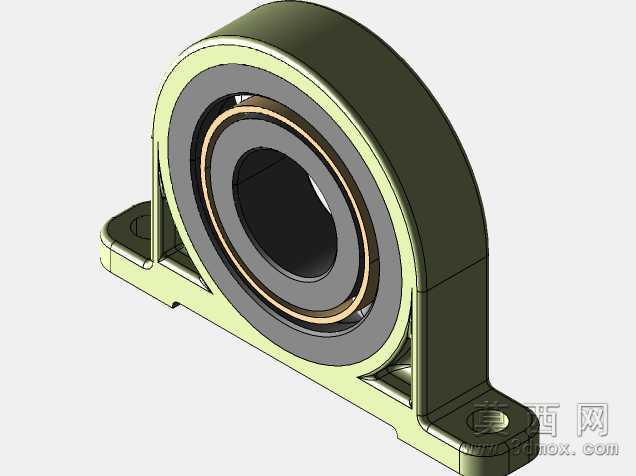

　　在轻工输送、小型传动设备、非标自动化线体的动力传递环节中，这类立式带座轴承是极为常见的支撑部件，主要承担旋转轴的径向载荷，同时抵消少量运行过程中产生的轴向窜动，保证轴系运转的同轴度与稳定性。不同于分体式轴承座的装配逻辑，这款一体式立式轴承座将安装底座与轴承外圈包容结构做了一体化成型设计，底座两侧伸出的安装耳自带沉头安装孔，安装时可直接通过螺栓将整个组件固定在设备的安装基板或者型材架上，不需要额外加工轴承外圈的定位止口，大幅降低了现场装配的对中难度，也减少了安装面加工精度不足带来的轴承偏磨问题。

　　从结构设计逻辑来看，这款轴承座的包容结构完全匹配内嵌的深沟球轴承外圈尺寸，轴承与座孔之间采用小过盈配合，避免轴承外圈在载荷波动下出现跟转问题；轴承内侧设置的挡圈结构，可对轴承内圈的轴向位置做限位，防止轴系在启停冲击下出现轴承窜出支座的故障。整个支座的加强筋设计从安装底座一直延伸到轴承包容结构的圆弧外侧，在不额外增加整体壁厚的前提下，大幅提升了支座的径向承载能力，避免长期受载后支座出现开口变形、轴承抱轴的问题。

　　尺寸边界上，这款轴承座适配的轴承内径为20毫米，对应的适配轴径即为20毫米，安装底座的两个安装孔中心距、安装孔沉头深度都做了适配常规M6安装螺栓的设计，整体安装高度控制在紧凑区间，不会过多占用设备的垂直安装空间，非常适合安装空间局促的小型传动机构。实际选型应用时，这类带座轴承常被用在小型皮带输送机的从动辊支撑、小型风机的叶轮轴支撑、非标设备的同步带轮轴系支撑场景中，相比无座的单独轴承，它不需要设计人员额外绘制轴承座的加工图纸，也不需要考虑轴承外圈的定位、密封等附属结构，可直接选型后装入设备，大幅缩短了设备的设计与加工周期。

　　在实际运维场景中，这种一体式带座轴承的更换也十分便捷，当轴承达到磨损寿命后，只需要拆下固定轴端的挡圈，松开支座的安装螺栓，即可将整个组件从轴上拆下更换，不需要对设备安装面做二次修整，也避免了传统分体轴承座拆装时容易出现的座孔错位问题。设计建模过程中，这类结构需要重点关注轴承包容孔与安装底面的平行度公差，若平行度超差，会导致安装后轴系出现别劲现象，大幅提升轴承的运行阻力，加速轴承滚道的磨损；同时安装耳的沉头孔深度需要控制在合理范围，避免螺栓拧紧后沉头位置出现应力集中，长期受载下出现安装耳断裂的问题。另外轴承座的圆弧过渡位置都做了圆角处理，避免热处理或者注塑/铸造成型过程中出现应力集中导致的开裂问题，整体结构没有冗余的设计，所有结构特征都服务于承载、安装、限位这几个核心功能，没有多余的装饰性结构，完全符合工业零部件的功能优先设计原则。
