内径20mm方形法兰带挡块轴承结构

　　在轻工输送线、小型自动化专机、包装设备的从动辊轴支撑场景中，常规无挡边法兰轴承往往无法承受轴向窜动带来的偏移载荷，尤其是在输送物料存在偏载、辊轴启停有瞬时轴向冲击力的工况下，轴承内圈容易从外圈安装位脱出，直接导致辊轴卡滞、输送中断。这款带挡块的法兰式轴承，正是针对这类轻载但存在轴向扰动的传动场景做的结构优化，区别于标准凸台法兰轴承的一体式挡边结构，它的挡块结构直接集成在轴承内圈与安装法兰的配合位置，不需要额外加装轴用挡圈或者锁紧螺母，就能限制轴系的双向轴向窜动，减少装配时的零件数量，降低现场安装的调整工作量。

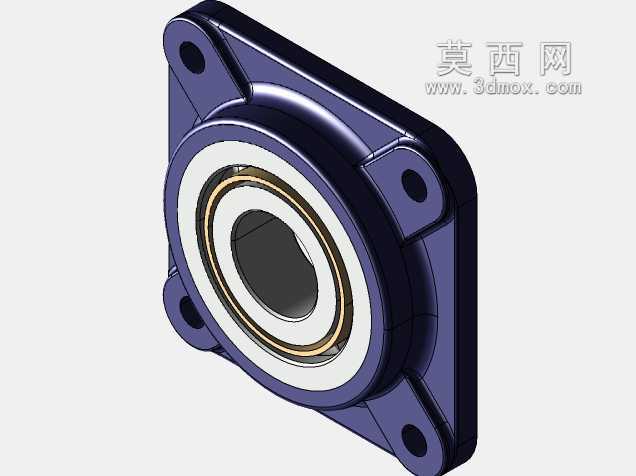

　　从结构设计逻辑来看，这款轴承采用方形四孔安装法兰作为承载基座，法兰本体做了加厚的圆角过渡处理，四个安装孔位分布在方形法兰的四个凸耳位置，凸耳与法兰主体的连接处做了圆弧卸荷结构，避免螺栓锁紧时应力集中导致法兰开裂。轴承主体嵌入法兰中心的安装沉孔内，配合面采用小过盈配合公差，不需要额外打销钉就能保证轴承外圈与法兰的同轴度，装配时只需要用铜棒轻敲轴承外圈端面就能完成压装，适合批量装配的生产线作业。轴承内部的滚动体采用深沟球结构，保持架采用冲压钢保持架，能够同时承受径向载荷和一定量的双向轴向载荷，挡块结构的凸起高度刚好覆盖内圈的端面台阶，当轴系受到轴向力时，力会通过内圈直接传递到挡块，再分散到整个法兰安装面，不会让滚动体承受额外的轴向冲击载荷，延长轴承的实际使用寿命。

　　从安装边界尺寸来看，这款轴承的适配轴径为20mm，方形法兰的四个安装孔中心距按照常规轻载轴承的安装规范设计，安装孔采用通孔设计，适配M6规格的内六角圆柱头螺栓，法兰整体厚度控制在合理范围，不会过多占用设备侧面的安装空间，对于安装空间紧凑的小型设备来说，不需要额外设计轴承座的沉台，直接把法兰贴合在设备安装面板上锁紧螺栓即可完成固定。轴承的内圈端面比法兰安装面高出一定距离，方便安装时轴肩与内圈端面贴合定位，不需要额外调整轴的插入深度，装配时只要把加工好的20mm轴径插入内圈，轴头顶到内圈挡块位置就完成了轴系的轴向定位，省去了轴用卡环的安装工序，也避免了卡环槽加工带来的轴系应力集中问题。

　　在实际设备应用中，这类带挡块的法兰轴承常被用在小型皮带输送机的两端辊轴支撑、包装机的送膜辊支撑、自动化设备的轻载转轴定位场景，相比需要配套轴承座、锁紧螺母、挡圈的分体式轴承结构，它的集成化程度更高，装配累计误差更小，出厂时已经预填了润滑脂，正常使用工况下不需要定期拆开补充润滑，维护成本更低。设计建模时，重点还原了法兰凸耳的卸荷圆角、轴承内部的滚道与滚动体配合间隙、挡块与内圈的配合台阶结构，安装孔的位置度公差按照实际装配要求做了约束，模型的配合面都做了公差带的模拟，导入装配环境后可以直接做干涉检查，也能直接生成工程图用于生产加工，对于做小型设备开发的结构工程师来说，可以直接调取这个模型放到装配体中，不需要重新绘制法兰轴承的细节结构，节省建模时间。

　　需要注意的是，这类带挡块的法兰轴承适用于轻载、转速不超过每分钟1500转的工况，不能替代重载滚子轴承用在冲压设备、重型输送线的主支撑位置，选型时要核算实际工况的径向载荷和轴向冲击力，确保载荷在轴承的额定承载范围内。安装时螺栓的锁紧扭矩要控制在合理范围，避免扭矩过大导致法兰凸耳断裂，装配前要清理安装面的毛刺和焊渣，保证法兰与安装面板完全贴合，避免出现安装倾斜导致轴承转动卡滞的问题。
