卧式导轨式核心力量训练器械结构设计

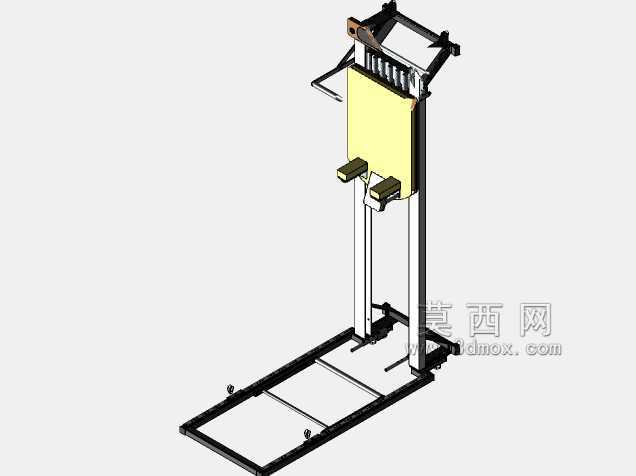

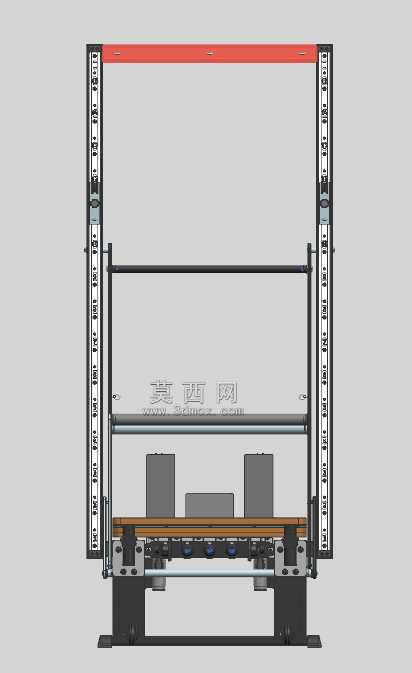

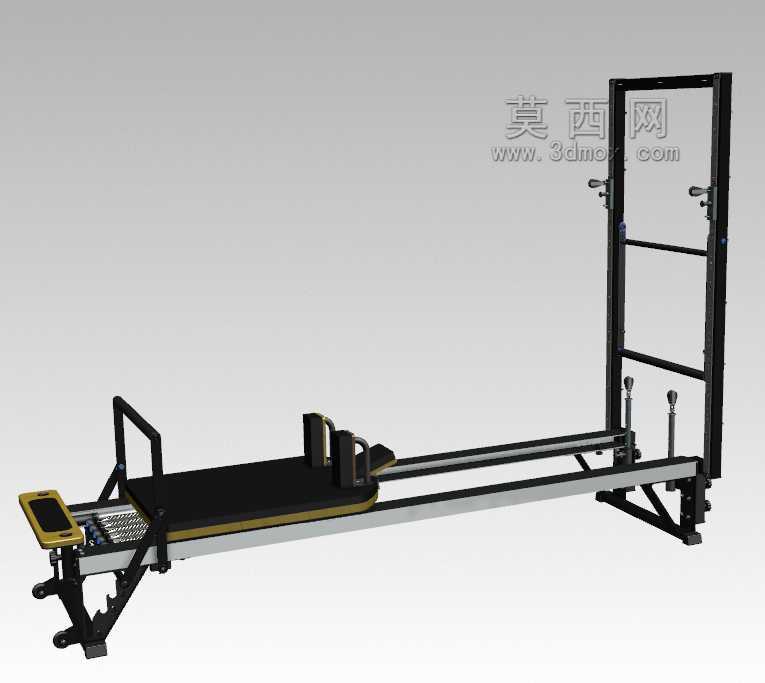

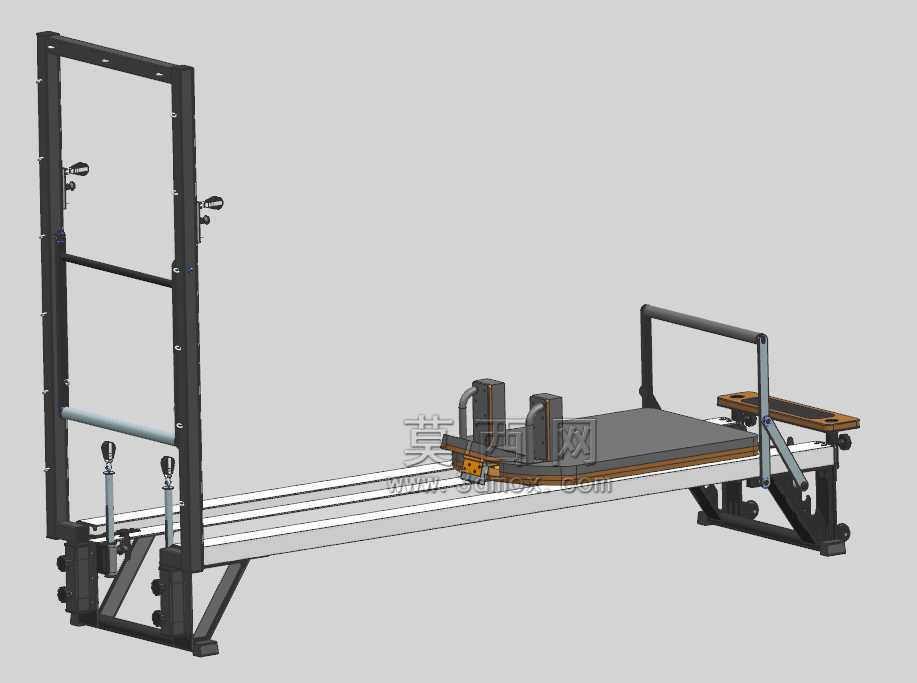

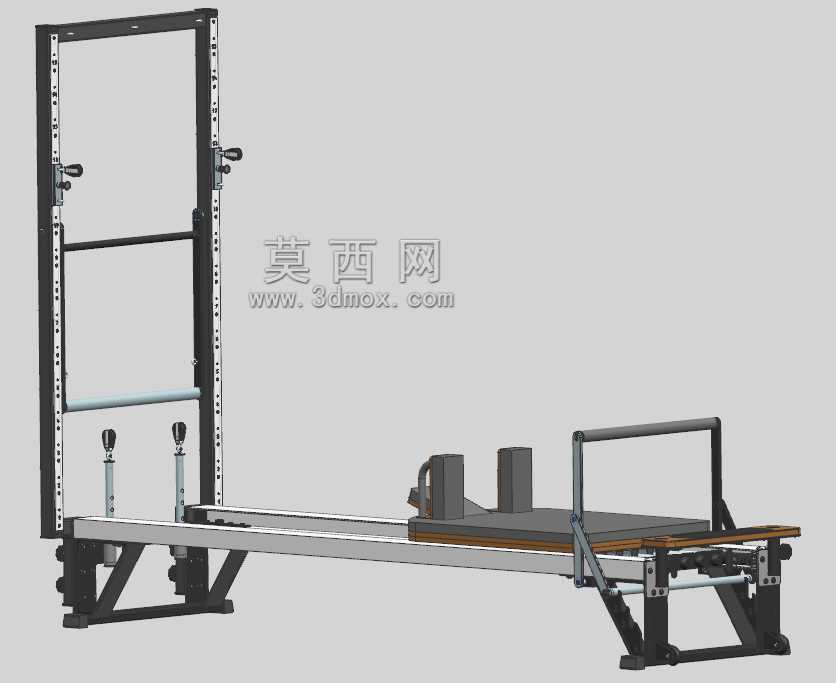

　　这款器械的结构设计围绕核心力量训练的实际使用需求展开，整体采用卧式长导轨搭配立式龙门框架的组合布局，首先从安装边界来看，设备整体长度适配常规商用健身场馆的单器械占地要求，宽度控制在1.2米以内，立式框架高度不超过2.2米，能够适配绝大多数商业健身房层高2.8米以上的安装环境，底部支撑脚采用多点可调式结构，可通过底部调节螺栓适配地面存在3mm以内的高低差，无需额外做地面预埋处理，安装时仅需通过膨胀螺栓将底部支撑脚与混凝土地面固定即可，整体安装完成后静态承重可达到300kg以上，满足不同体重训练者的使用需求。从功能特性来看，长导轨上搭载的滑动卧板采用低摩擦系数的滑动副设计，滑动过程无卡顿，卧板表面设置有防滑层与脚部固定结构，

　　训练者可采用俯卧、仰卧等不同姿态完成核心抗阻、下肢爆发力推送类训练动作，立式龙门框架上设置有多档位可调的固定点位，可搭配弹力带、配重挂片等附件拓展训练动作类型，框架上的调节手柄采用快拆式锁止结构，调节档位时无需额外工具，单手即可完成档位切换与锁止，锁止后定位销与框架定位孔的配合间隙控制在0.2mm以内，训练过程中不会出现框架附件晃动的问题。从实际应用场景出发，这款器械既可以配置在商业健身场馆的力量训练区，作为核心专项训练设备补充常规卧推架、深蹲架的功能空白，也可以配置在专业运动队的体能训练室，用于运动员的核心稳定性、爆发力专项训练，同时也可适配家用健身空间的大户型场景，满足居家力量训练的需求。设计过程中，

　　首先针对训练过程中的受力路径做了完整的力学仿真验证，导轨部分采用矩形钢管焊接成型，内部滑动轨道经过表面淬火处理，表面硬度达到HRC45以上，长期往复滑动下的磨损量控制在每10万次滑动0.1mm以内，保证长期使用的精度保持性；立式框架采用方管焊接结构，焊接处做了去应力处理，避免长期承重出现焊接变形，框架表面采用静电喷塑处理，耐汗液腐蚀、耐刮擦，适合健身场馆高频次使用的场景。卧板部分的人体工学设计经过多轮验证，卧板的倾斜角度、脚部固定结构的位置、扶手的高度都经过实际训练动作的姿态模拟，保证训练者在做推送动作时，腰部、膝关节的受力处于合理区间，避免训练过程中出现运动损伤，卧板前端设置的弹力带挂载点可根据训练需求调整挂载阻力，

　　实现从康复训练到专业竞技训练的不同阻力档位覆盖。设备的整体结构做了模块化拆分设计，导轨部分、立式框架部分、卧板滑动部分都可单独拆分，运输过程中可拆分打包，降低运输体积，现场安装时仅需通过螺栓连接各模块即可，无需现场焊接作业，普通安装人员按照装配指引即可在2小时内完成整机组装。从维护角度来看，所有滑动副都设置有润滑脂注油点，日常维护仅需定期加注润滑脂即可，所有调节锁止结构都采用标准件，出现损耗时可直接替换通用标准配件，无需定制特殊零件，降低后期运维成本。在结构细节处理上，所有外露的棱角都做了圆弧倒角处理，倒角半径不小于R5，避免训练过程中磕碰造成损伤，所有螺栓连接点都设置有防松垫片，长期高频使用下不会出现螺栓松动的问题，底部支撑脚的橡胶垫采用耐磨丁腈橡胶材质，既可以增大与地面的摩擦力，也可以避免训练过程中器械移位，同时能够吸收训练过程中产生的震动，降低噪音传递。
