双作用中高压液压缸剖面结构设计

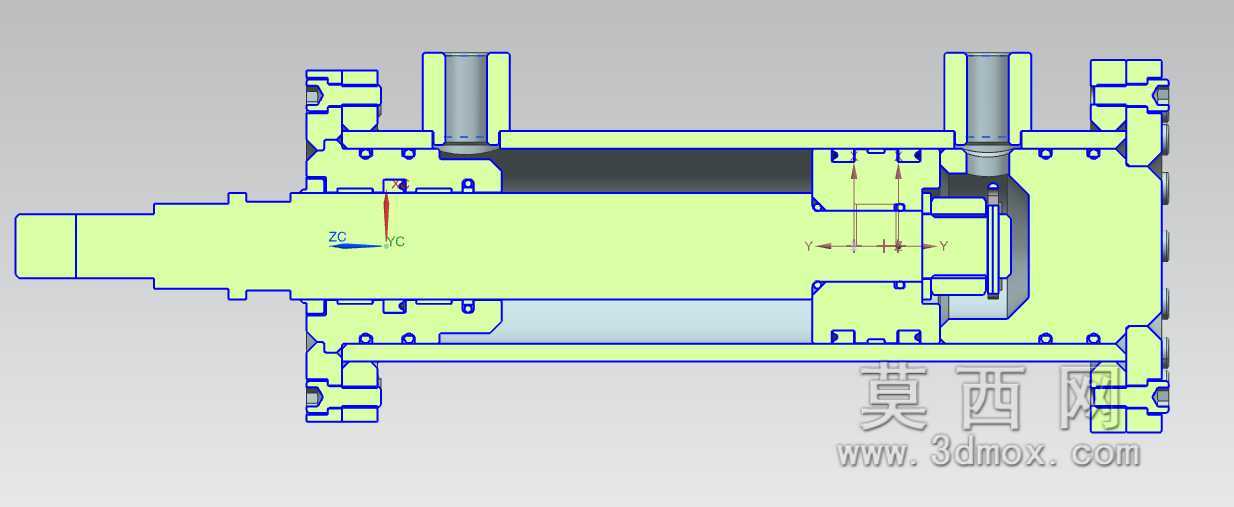

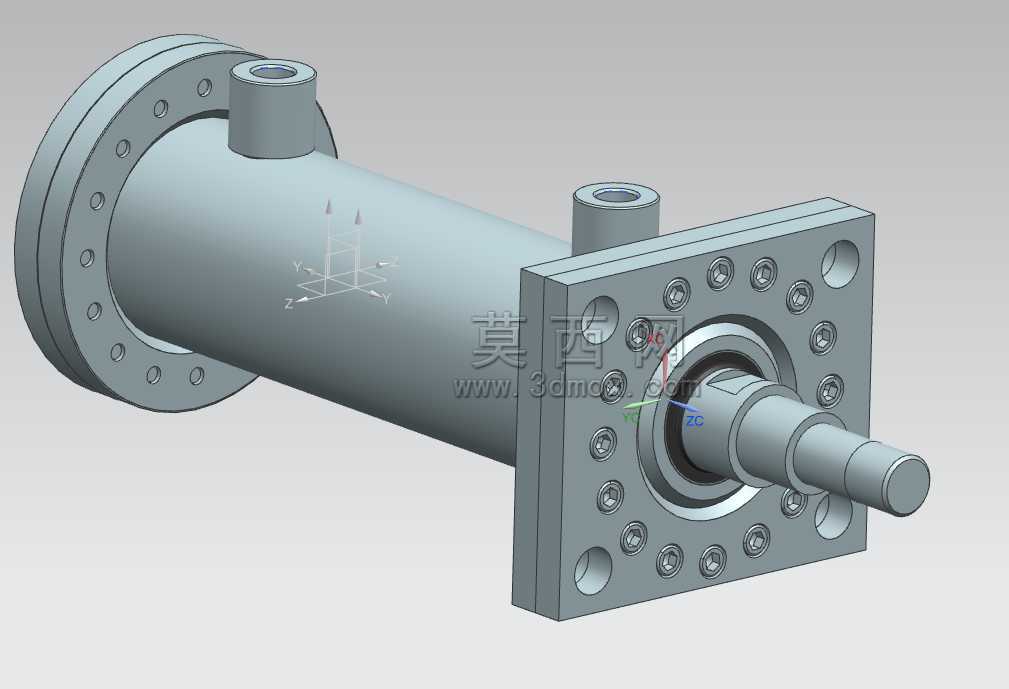

　　在液压传动系统的实际落地场景中，液压缸作为将液压能转换为直线往复机械能的核心执行元件，广泛覆盖工程机械举升机构、机床进给驱动、冶金设备压装工位、船舶舱门启闭、农业机械作业臂调节等诸多工况，不同工况对油缸的额定压力、安装形式、行程冗余、密封结构的要求差异极大，本次呈现的剖面结构模型，针对额定工作压力25兆帕、峰值承压30兆帕的中高压工况设计，可适配多数需要稳定直线推力输出的工业场景。从结构剖面可以看到，该油缸采用双活塞杆对称布局，缸筒两端配置集成式端盖结构，进出油口直接开设在缸筒侧壁对应两腔的位置，相比端盖开孔的结构，能缩短油道长度，降低局部压力损失，同时避免端盖开孔带来的密封面增多问题，减少泄漏点。活塞与活塞杆采用一体式加工结构，

　　相比分体式螺纹连接的结构，消除了螺纹连接在交变载荷下的松动风险，适配中高压工况下频繁换向、载荷波动的使用需求，活塞上配置的组合密封结构，包含格莱圈、导向环与防尘圈的多层组合，其中格莱圈负责高压下的动密封，导向环采用填充聚四氟乙烯材质，可承受活塞运动时的径向载荷，避免金属直接接触刮伤缸筒内壁，端盖处的防尘圈可阻挡外界粉尘、铁屑进入缸筒内部，延长密封件使用寿命。设计过程中，首先根据额定工作压力核算缸筒壁厚，采用20号无缝钢管作为缸筒基材，内壁做珩磨处理，表面粗糙度控制在Ra0.4以内，保证密封件的贴合度与运动顺滑性；活塞杆表面采用镀铬处理，镀层厚度0.03-0.05mm，硬度达到HV800以上，可抵御外界磕碰与介质腐蚀，

　　同时降低活塞杆与密封件的摩擦系数。安装边界方面，该油缸采用法兰式安装形式，两端法兰的安装孔位做了沉头处理，可适配内六角圆柱头螺钉的安装需求，安装时需保证油缸轴线与负载运动方向的同轴度误差不超过0.1mm/100mm，避免侧向力导致的密封偏磨、活塞杆弯曲问题；进出油口采用公制内螺纹连接，可适配标准液压管接头，油口通径根据油缸运动速度需求匹配，保证供油流量充足的同时避免流速过高产生的振动与噪声。从结构细节来看，油缸两端设置了缓冲装置，当活塞运动到行程末端时，缓冲柱塞会先堵住主回油通道，剩余油液只能通过缓冲间隙或者节流阀排出，形成背压降低活塞的运动速度，避免活塞与端盖发生刚性撞击，这一设计在高速往复运动的工况下尤为重要，

　　可大幅降低设备运行的冲击噪声，延长油缸整体使用寿命。另外，缸筒外部没有设置额外的排气装置，实际使用时可通过多次全行程往复运动，将缸内残留的空气从油口带出，避免空气混入导致的爬行、抖动问题；如果用于垂直安装的工况，可根据需求在缸筒最高位置增设排气塞，进一步提升运行稳定性。在选型适配时，需要根据负载大小核算油缸的实际工作推力，25兆帕额定压力下，该油缸的无杆腔推力可根据活塞有效面积计算得出，实际选型时需要保留15%-20%的压力余量，避免长期在峰值压力下工作导致密封件过早老化、缸筒产生塑性变形。日常维护层面，该结构的油缸拆解较为方便，拆除两端端盖的连接螺钉即可抽出活塞组件，更换密封件时无需特殊工装，适合现场快速维护，降低设备停机时间。
