带挡条倾斜式皮带输送设备结构设计

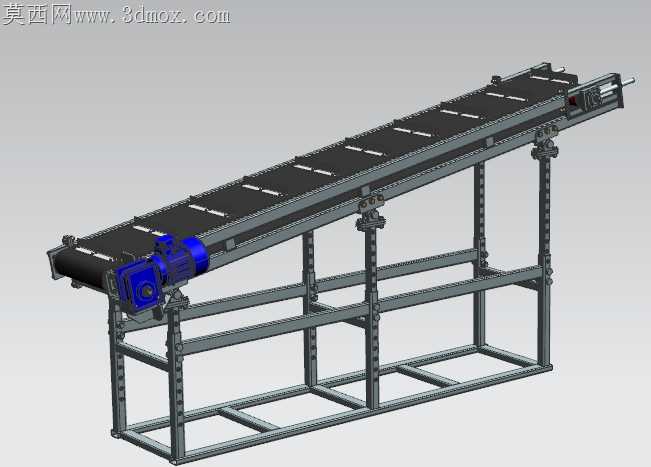

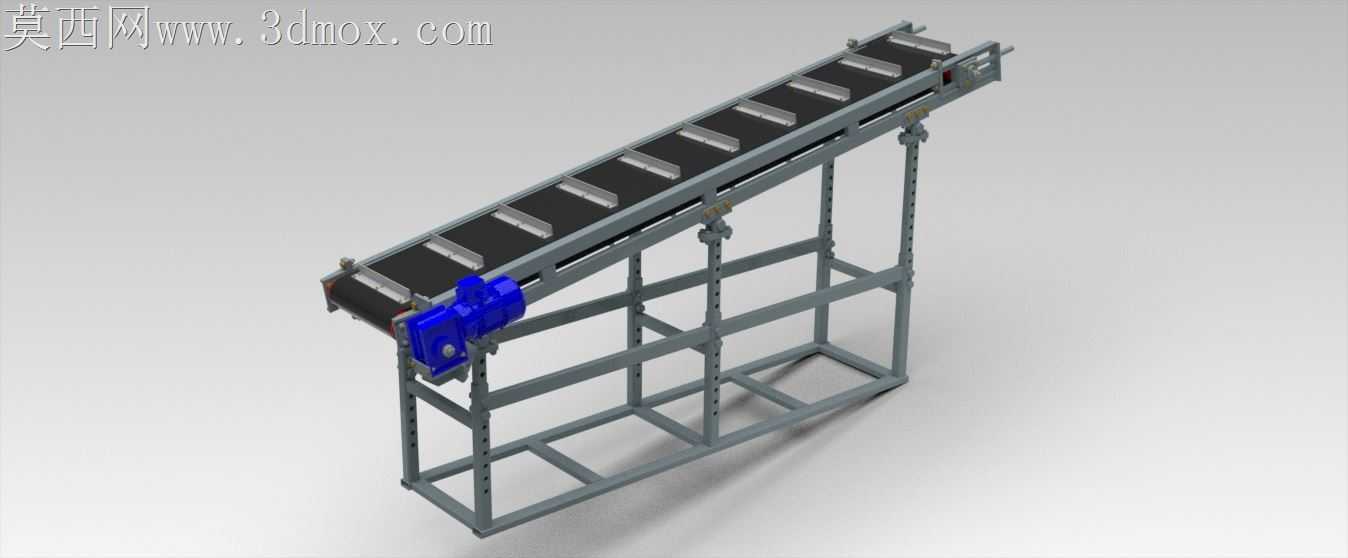

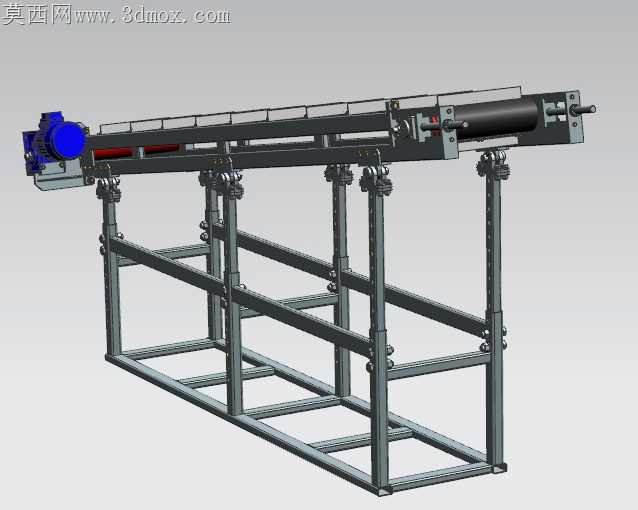

做这个倾斜输送结构的时候，最先敲定的是皮带表面的挡条设计，毕竟倾斜角度抬升后，普通平皮带根本兜不住散料或者箱装工件，建模时特意把挡条间距做了适配常规小件输送的尺寸，没有做太密避免卡料，也没做太疏防止物料下滑，每根挡条和皮带的接合处都做了圆角过渡，避免直角应力集中导致后期模拟运行时出现皮带撕裂的bug。机架部分选了方管焊接框架的结构，没有用复杂的型材拼接，就是考虑到这类输送设备经常要在车间挪动或者调整高度，方管的刚性足够，建模时特意在支腿上打了等距的调节孔，不用额外做复杂的升降机构，插销固定就能调整倾斜角度，适配不同高度的上下料工位对接。驱动端放在了设备下端，也就是进料侧的位置，一开始想把驱动电机放在上端，后来模拟负载的时候发现下端驱动的话，皮带承载段的张紧力更均匀，不会出现上端驱动时下半段皮带松垮打滑的问题，电机和驱动辊的连接直接做了直连配合，省去了额外的链轮传动结构，减少后期装配的对齐工作量，也降低了运行时的异响概率。皮带托辊的排布也花了点心思，倾斜段的托辊间距比水平段稍密一点，毕竟物料压在皮带上有向下的分力，托辊太稀的话皮带会往下塌，时间长了容易跑偏，回程段的托辊就做了稀疏排布，只要能托住皮带不下垂就行，没必要浪费材料。支腿底部做了方形的脚垫安装位，后期可以装可调脚杯或者脚轮，不用再额外打孔改结构。材质调试的时候，机架给了磨砂金属灰的材质，还原方管焊接喷塑的真实质感，皮带做了哑光黑的橡胶材质，挡条和皮带同材质只是稍微调深了一点色差，驱动电机的端盖给了亮蓝色的漆面，和灰色机架形成视觉区分，渲染的时候特意打了侧光，把机架方管的焊接棱边和皮带的挡条轮廓打出来，不会让整个模型看起来灰蒙蒙一片。整个模型没有做多余的装饰结构，所有特征都是围绕倾斜输送的实用功能来的，不管是拿来做车间布局的配套设备，还是做输送类课程的设计参考，都能直接拆解结构看清楚每个部分的配合关系，不会有看不懂的冗余设计。
