法兰安装式双油口高压液压缸结构

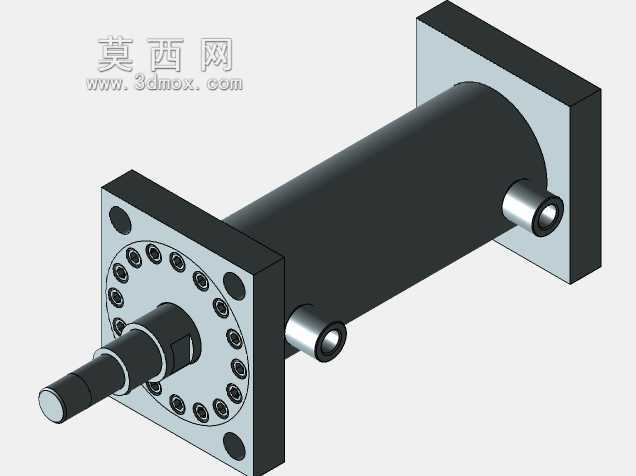

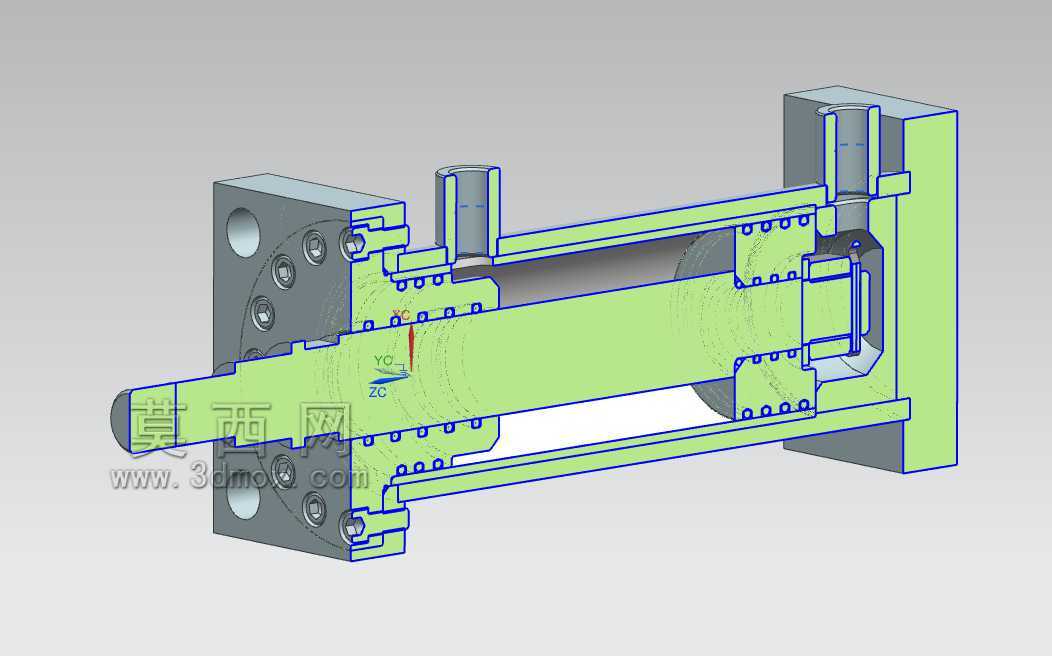

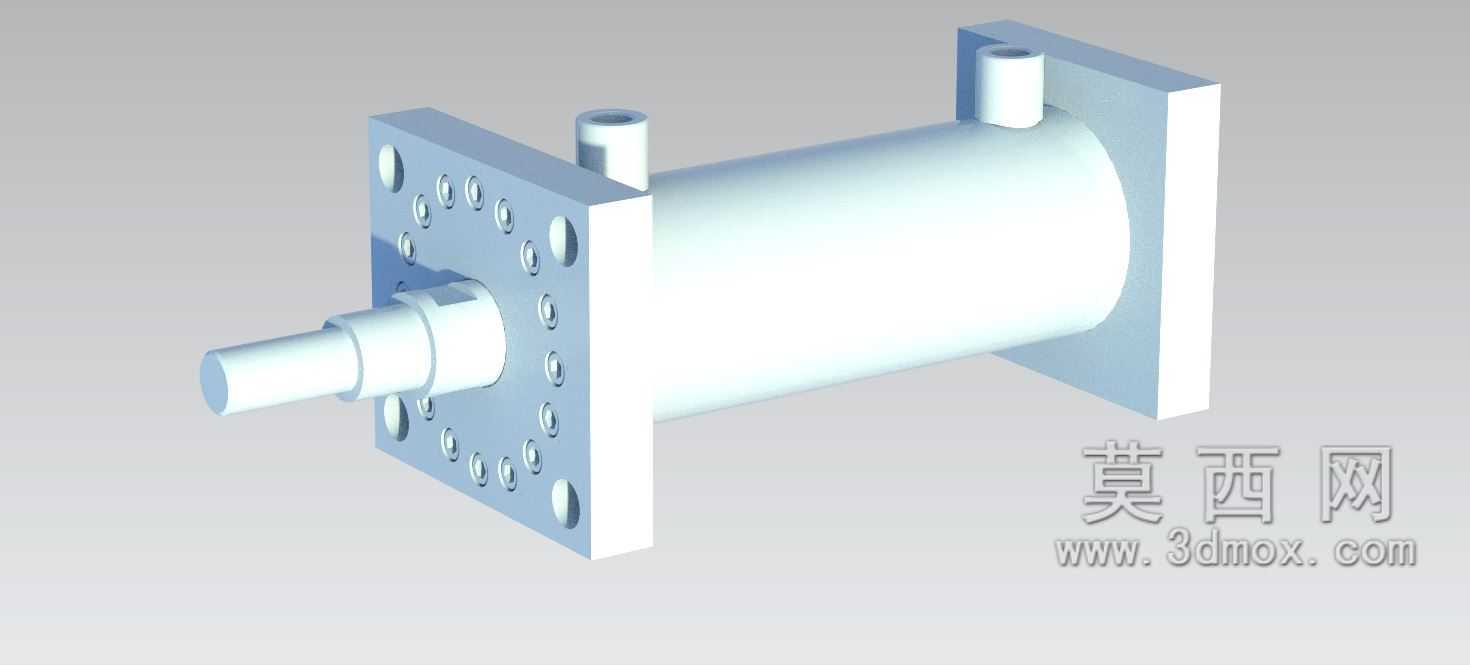

　　在重型锻压设备的主施压回路、大型工程机械的动臂驱动单元、冶金产线的轧辊辊缝调整机构里，这类带双侧法兰安装结构的液压缸是把液压能转化为直线往复机械能的核心执行部件，不同于螺纹安装、铰轴安装的油缸形式，两端带密集螺栓孔的方形法兰结构，能在高压工况下提供更可靠的安装刚性，避免大推力输出时缸体出现偏转位移。从结构设计逻辑来看，这款油缸的额定工作压力标定为25MPa，峰值耐受压力可达30MPa，缸筒采用整体锻造后珩磨内孔的工艺路线，内孔表面粗糙度控制在Ra0.4以内，配合活塞上的格莱圈、斯特封组合密封结构，既能减少活塞往复运动的摩擦阻力，也能在高压工况下杜绝内泄、外泄问题，保证容积效率维持在较高水平。缸体上下布置的两个通油口分别对应无杆腔、

　　有杆腔的进出油通路，油口采用标准内螺纹连接形式，可适配常规液压管路的接头安装，油口位置的设计避开了法兰安装的螺栓排布区域，现场布管时不会和安装螺栓产生空间干涉，后期维护拆换管路也不需要挪动缸体固定结构。两端的方形法兰上均匀排布的多组安装螺栓孔，是按照高压容器的螺栓载荷计算规则排布的，螺栓孔的位置度公差控制在0.1mm以内，安装时可以和设备基座的安装孔精准对位，法兰和缸筒的连接采用焊接后整体加工端面的工艺，保证法兰安装端面和缸筒轴线的垂直度误差不超过0.05mm/100mm，避免活塞杆伸出时出现别劲、偏磨的问题，延长密封件和导向套的使用寿命。活塞杆表面采用高频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm，

　　表面硬度达到HRC58以上，既能抵御外界粉尘、水汽的腐蚀，也能减少往复运动中硬物磕碰造成的表面损伤，导向套采用铜基镶嵌石墨的自润滑结构，即使在低速重载工况下也能提供稳定的导向支撑，不会出现干磨拉缸的故障。从安装边界尺寸来看，两端法兰的外轮廓尺寸、螺栓孔中心距、活塞杆伸出端的轴径尺寸、油口的中心高度都经过了标准化适配，可以直接替换同压力等级、同安装尺寸的常规标准油缸，不需要对原有设备的安装基座做额外改造。在实际选型应用中，这类油缸更适合用在行程固定、输出推力大、安装空间受限的固定工位液压系统里，比如机床的工件夹紧回路、自动化生产线的工件顶升工位、水利闸门的启闭驱动机构，相比拉杆式油缸，整体法兰结构的缸体抗偏载能力更强，

　　在有一定侧向力的工况下也能稳定工作，不会出现拉杆变形导致的缸体漏油问题。设计建模过程中，需要重点校验缸筒壁厚在峰值压力下的环向应力、法兰连接螺栓的预紧力是否满足密封要求、活塞杆伸出全行程时的杆体挠度是否在允许范围内，同时要预留密封件安装的导向倒角，避免装配时切坏密封件导致早期漏油，油道内部的流道要做圆滑过渡处理，减少高压油液流动时的压力损失和局部紊流，降低系统发热和噪音。
