卧式带锯进料压紧切割一体化设备

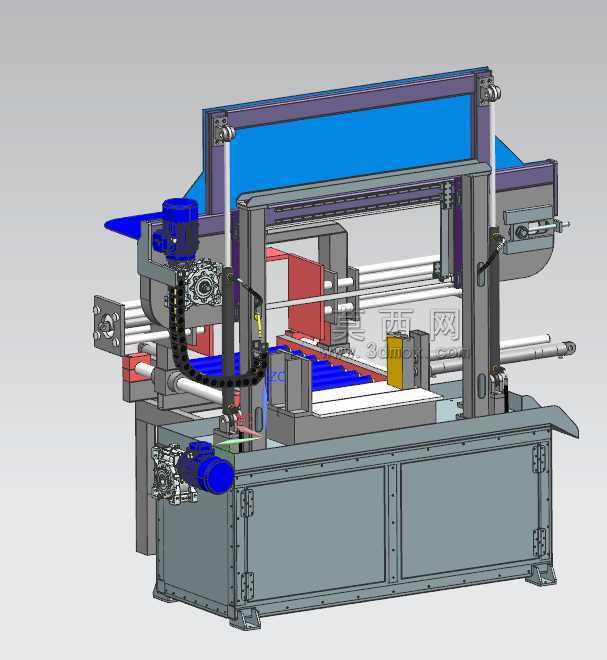

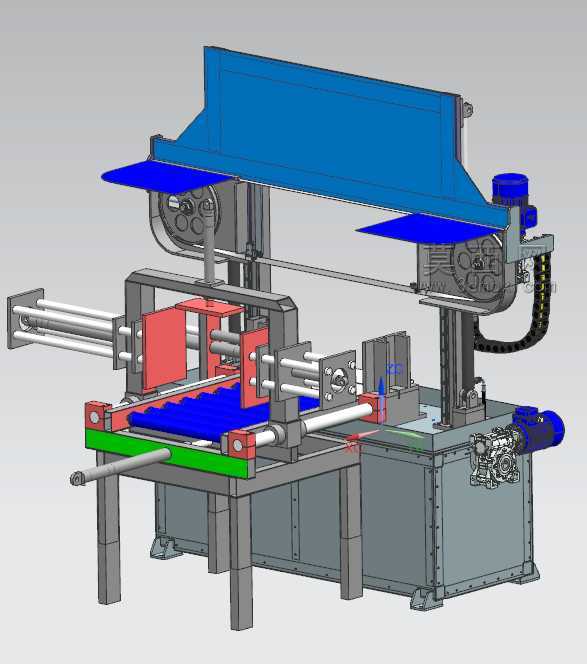

　　在金属型材下料、钢结构件预制、有色金属棒料批量裁切的生产场景里，这类卧式布局的锯切设备一直是车间下料工段的核心配置，区别于立式带锯的垂直走刀路径，该设备采用锯架水平横移的走刀逻辑，配合前端集成的自动进料与双侧压紧机构，能完成长尺寸型材的定尺裁切作业，适配圆钢、方管、槽钢、异型铝型材等多种截面的工件加工，尤其适合中小批量多规格的下料需求，相比弓锯床切削效率提升40%以上，切口的平面度与垂直度表现更稳定，能减少后续铣削、打磨的工序余量。从结构设计逻辑来看，设备整体采用分体式承载思路，底部的箱型焊接床身作为所有部件的安装基准，内部预留了切削液存储腔与锯屑收集空间，床身腿座采用加宽的支撑脚设计，安装时不需要额外做预埋地基，

　　只要地面平整度误差控制在2mm/m范围内即可完成调平固定，整体占地边界控制在长2.8米、宽1.6米、高1.9米的区间内，进料端预留的辊道安装接口可以直接对接车间现有型材输送线，不需要额外做转接工装。前端的进料机构采用双导杆导向配合气缸推进的结构，导杆表面做了硬铬镀层处理，配合无油衬套做滑动支撑，推进行程可根据裁切长度需求调整，最大单次进料长度可达600mm，进料位置的定位挡板采用可微调结构，调整精度能控制在0.2mm以内，满足常规下料的尺寸公差要求。压紧机构分布在锯切工位的前后两侧，采用垂直下压配合侧方夹持的双向压紧逻辑，下压块的接触面做了网纹滚花处理，能避免锯切过程中工件出现窜动，侧夹块采用可更换的硬质尼龙垫块，

　　既可以保证夹持力足够，又不会在铝型材、不锈钢管等软质工件表面留下压痕，针对不同截面高度的工件，压紧机构的安装高度可以通过腰型孔做快速调整，调整范围覆盖20mm到300mm的工件截面高度。上部的锯架部分采用双立柱导向结构，立柱表面经过高频淬火处理，硬度达到HRC55以上，配合线性轴承做升降导向，锯切过程中锯条的张紧力通过蜗轮蜗杆机构手动调节，张紧力数值可以通过侧边的刻度盘直接读取，避免张紧力过大导致锯条断裂、或者张紧力不足出现锯条跑偏打齿的问题。锯条的驱动轮与从动轮都做了动平衡校正，运转时的径向跳动量控制在0.05mm以内，能有效降低锯切过程中的振动，延长锯条使用寿命，锯架上部的蓝色护罩为全封闭结构，既可以阻挡切削液飞溅，又能避免锯条断裂时甩出造成安全隐患，护罩上预留了观察窗口，操作人员可以随时查看锯条的运行状态与切削液的喷淋位置。设备的驱动部分，锯轮主传动采用减速电机直连的结构，传动链短、传动效率高，进料与压紧动作的动力来源统一接入车间0.6-0.8MPa的压缩空气管路，不需要额外配置液压站，减少了后期的漏油维护成本，所有气动元件都集中安装在床身侧面的阀组安装板上，布线布管整齐，后期排查故障、更换元件的操作空间充足。切削液的喷淋管路采用多喷嘴设计，喷嘴位置可以任意调整，能直接对准锯条与工件的接触区域，保证锯切过程中冷却充分，同时带走切削产生的细屑，床身内部的切削液回流通道做了倾斜设计，锯屑会随着切削液回流到集屑槽内，

　　清理时只需要抽出集屑槽即可完成废屑清理，不需要进入设备内部操作。从建模细节来看，所有的连接螺栓、定位销、气管接头等标准件都按照实际装配比例建模，设备的运动部件都做了干涉检查，锯架横移、进料推进、压紧下压的全行程范围内没有结构干涉，安装孔位的位置、配合公差都按照实际机加工要求做了标注，不管是用来做设备改造的参考，还是做新设备的方案设计，都能直接提取结构参数做调整，不需要重新做基础结构的测绘。这类设备在实际车间使用时，只需要一名操作人员完成上料、参数设定的操作，就能完成连续的定尺裁切作业，相比人工手持切割设备的作业方式，不仅加工精度更稳定，操作人员的劳动强度也大幅降低，同时锯切过程的封闭防护设计，也能减少切削粉尘、噪声对操作人员的职业健康影响。
