车用涡轮增压装置三维结构设计

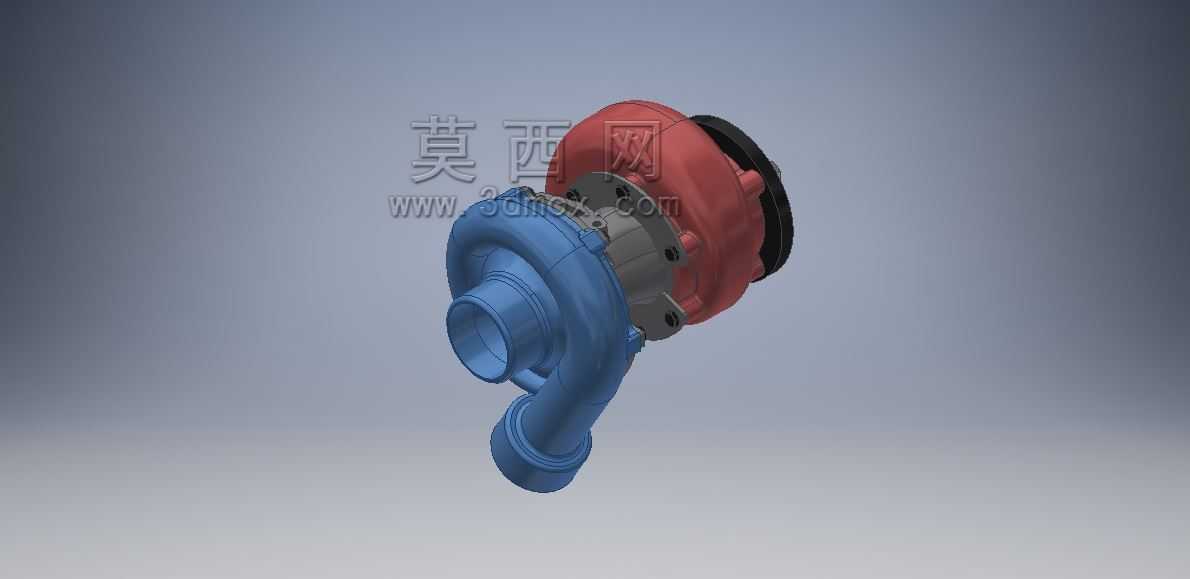

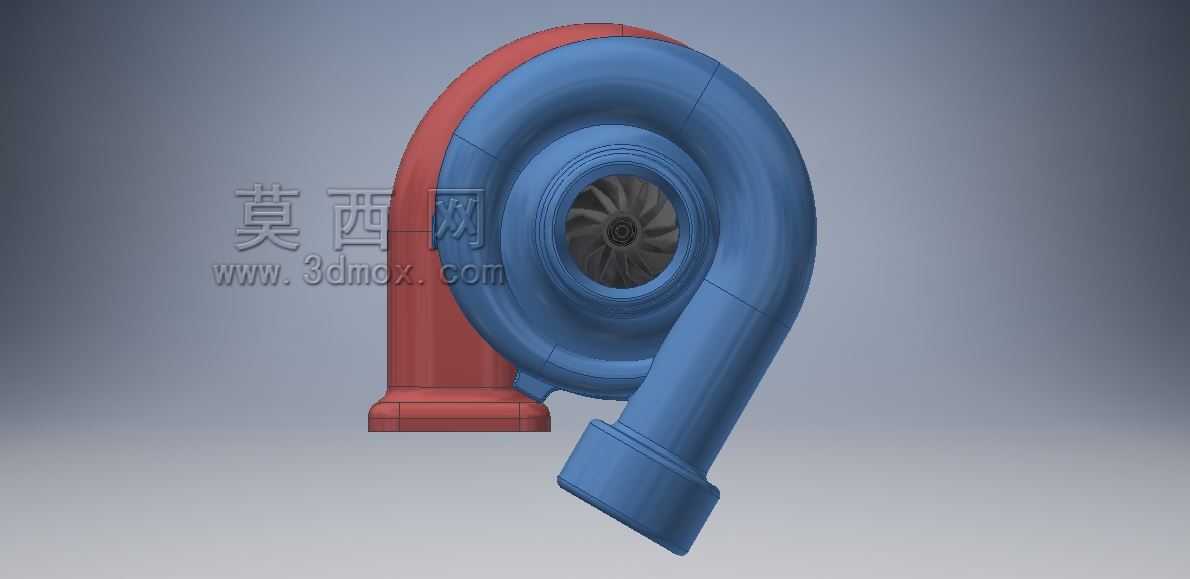

　　在商用车、乘用车以及非道路移动机械的动力系统升级过程中，涡轮增压装置是提升发动机升功率、优化燃油经济性的核心配套部件，这套三维结构完整还原了涡轮增压器的实际装配状态，覆盖压气机端、涡轮端、中间轴承体三个核心功能段的全部细节。从实际装车场景来看，这类增压器主要匹配中小排量柴油或汽油发动机，通过发动机排出的高温废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，既可以提升动力输出上限，也能降低低负荷工况下的燃油消耗，同时满足更严格的尾气排放要求。

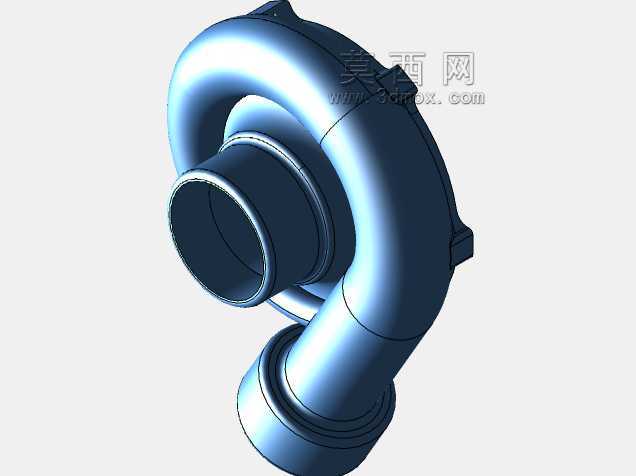

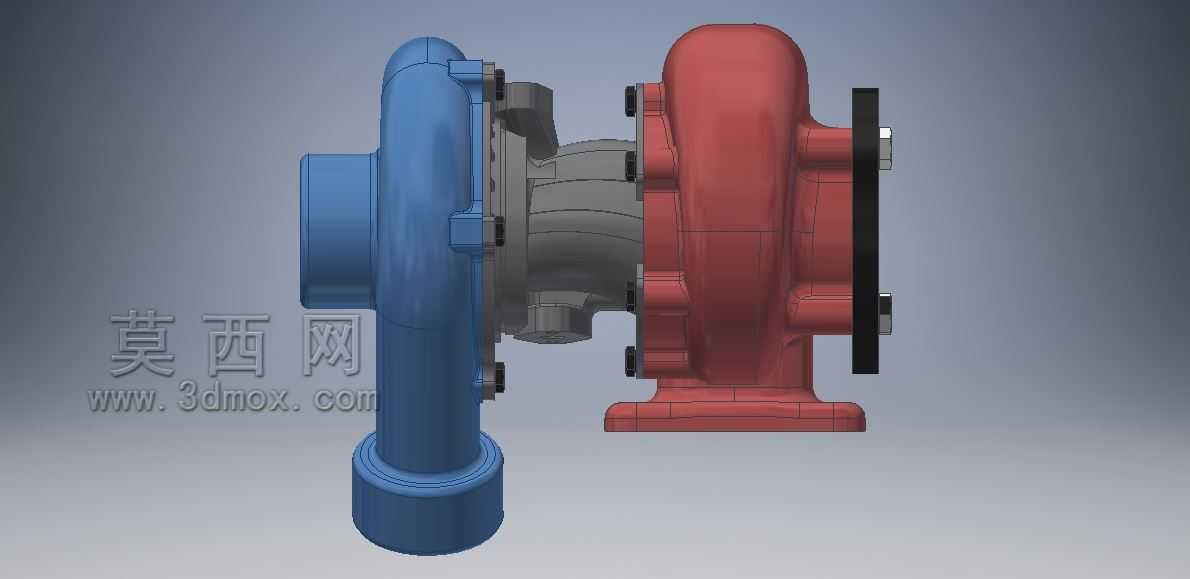

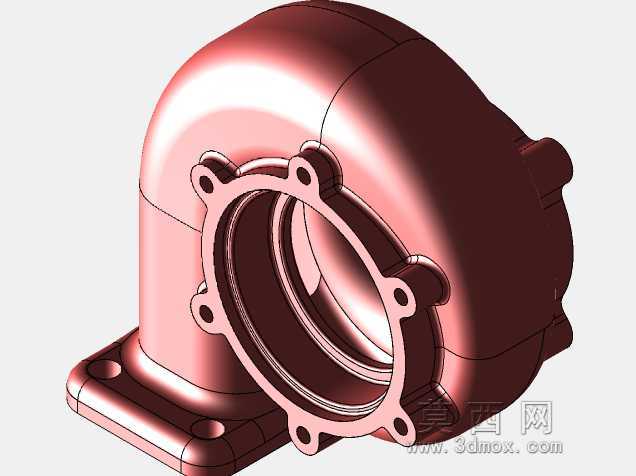

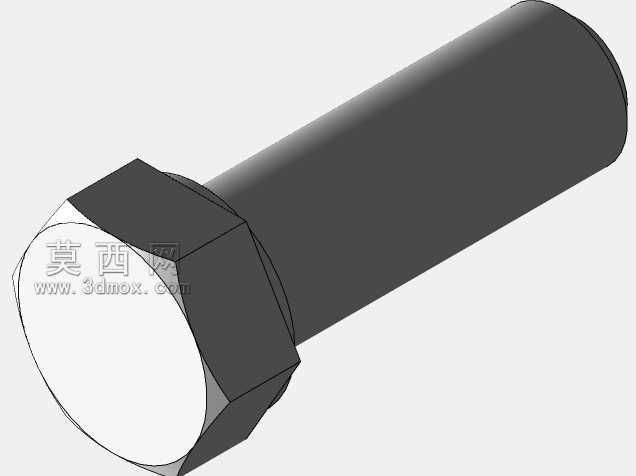

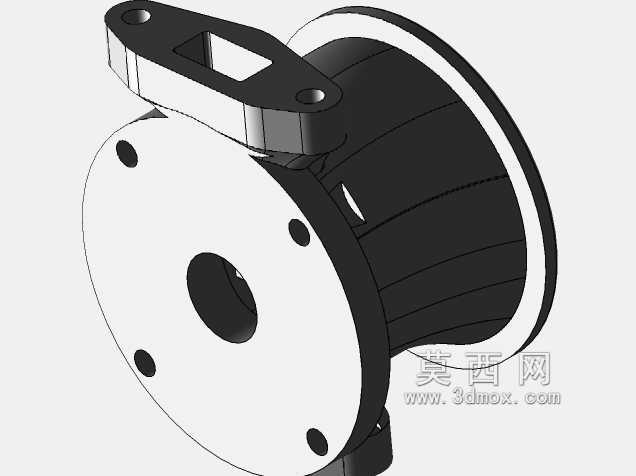

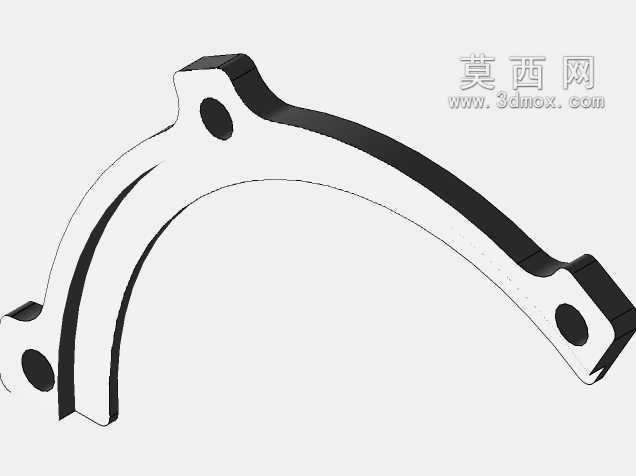

　　从结构设计逻辑来看，这套模型完全遵循实际产品的装配层级划分：压气机端采用铝合金铸造的涡壳结构，进气口为渐缩式流道设计，能够在叶轮高速旋转时均匀引导气流进入压缩腔，压气机出口的扩压段流道做了圆弧过渡处理，避免高压气流在流道内产生紊流损失，压气机壳与中间轴承体的连接采用卡箍式定位结构，安装时可以根据整车布置需求调整出口朝向，适配不同车型的进气管路走向。涡轮端涡壳采用耐高温铸铁材质，能够承受发动机排气的高温冲击，涡壳内部的流道为环形渐开式设计，引导废气以最优角度冲击涡轮叶片，减少排气能量的损耗，涡轮端与中间壳体的连接采用法兰定位加螺栓紧固的结构，保证高温工况下的连接密封性，避免废气泄漏影响增压效率。

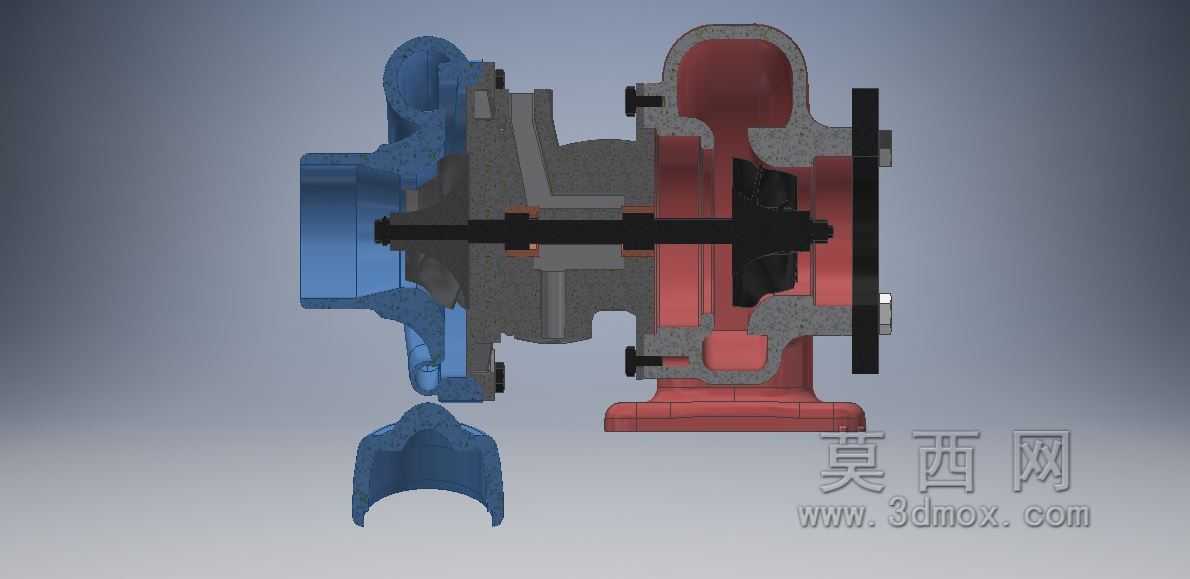

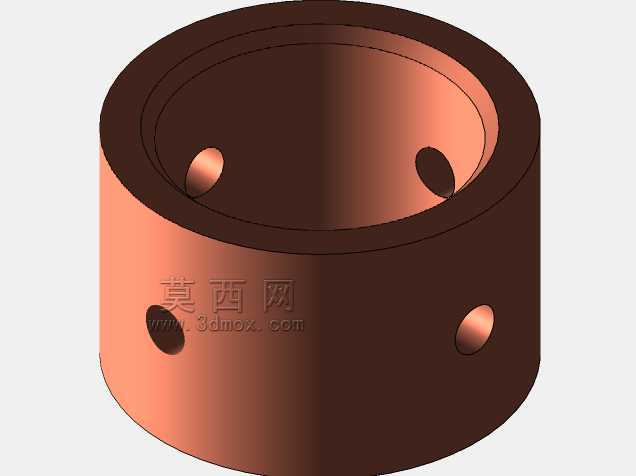

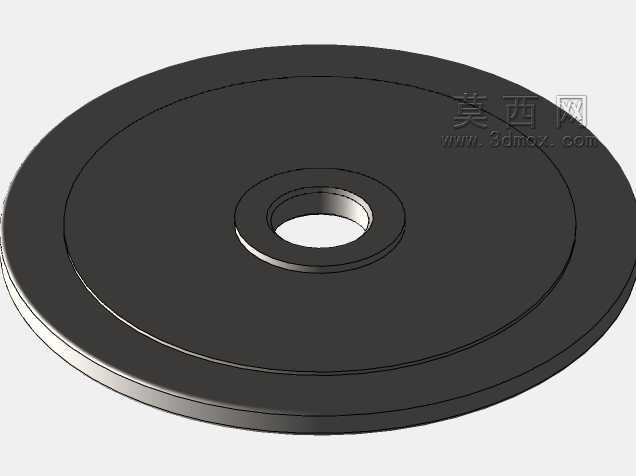

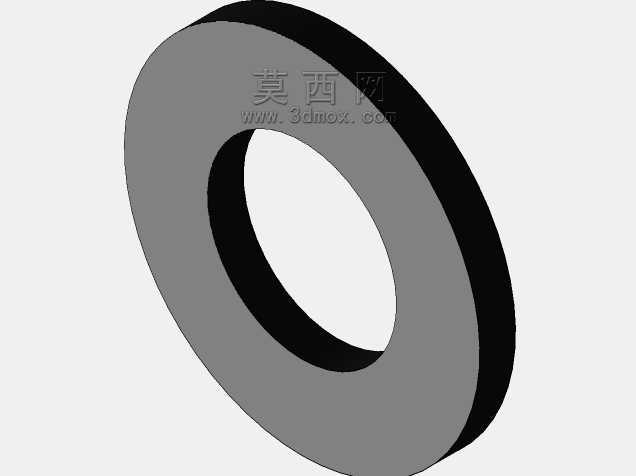

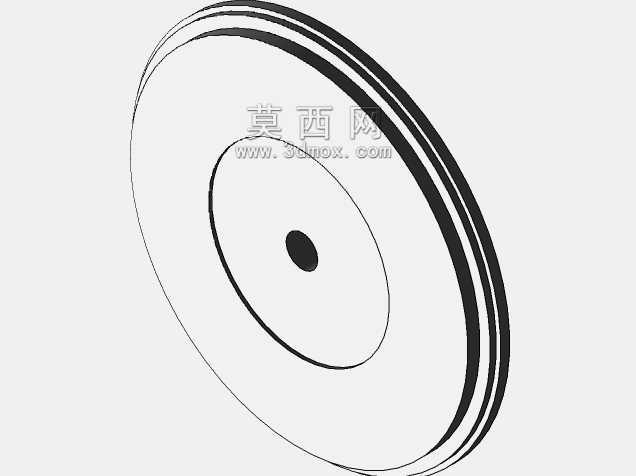

　　中间轴承体是整套增压器的核心支撑结构，内部集成了浮动轴承、密封环、润滑油道与冷却腔道，模型中完整还原了轴承的定位台阶、油道的走向以及密封件的安装槽位，浮动轴承的设计可以让转子轴在高速旋转时形成双层油膜，最高可支撑每分钟十几万转的转子转速，同时降低旋转过程中的摩擦阻力。润滑油道从轴承体侧面的进油口引入，分别通向两端的轴承位置，为高速旋转的轴承提供润滑与散热，回油口设置在轴承体最下方，保证润滑后的机油能够顺畅回流到发动机油底壳。部分高功率版本的增压器还会在中间壳体设置水冷腔，通过发动机冷却液循环带走轴承区域的多余热量，避免高温传导导致机油碳化失效。

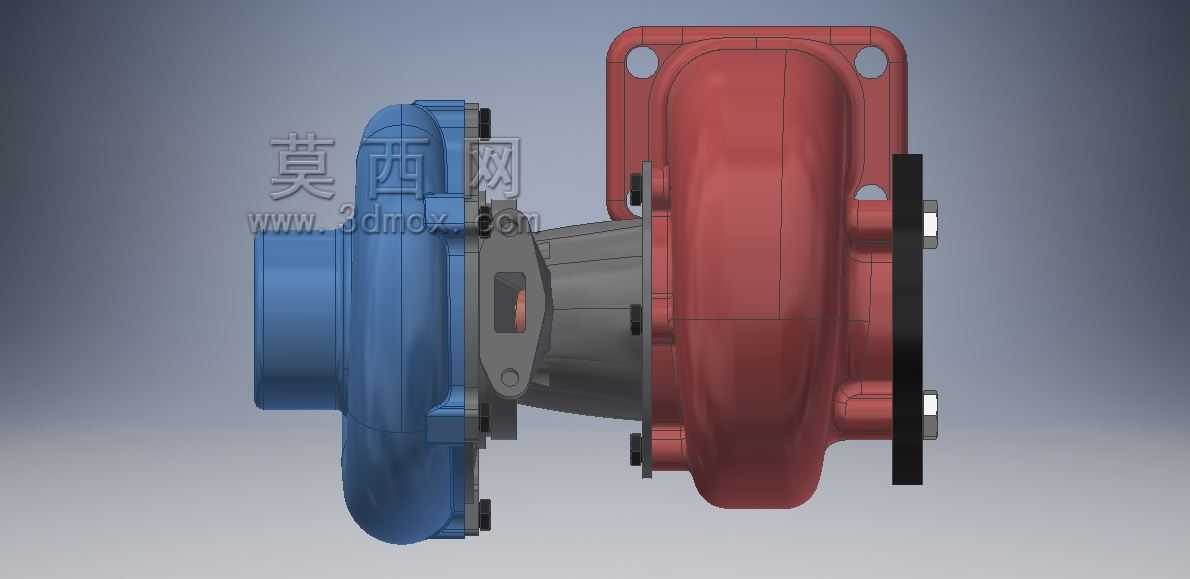

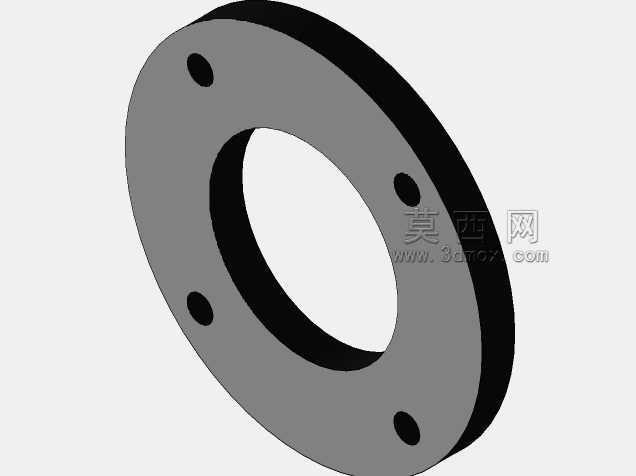

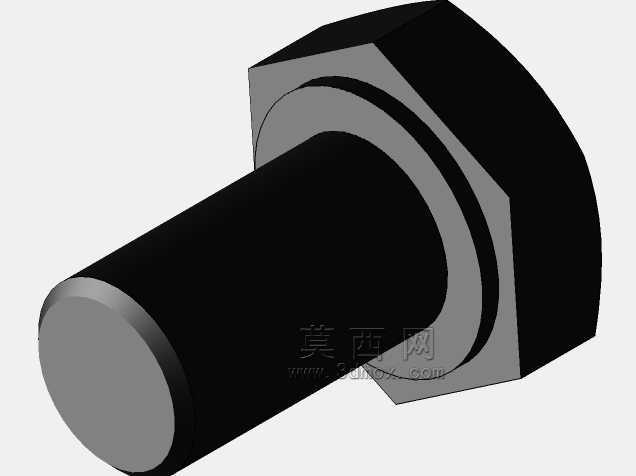

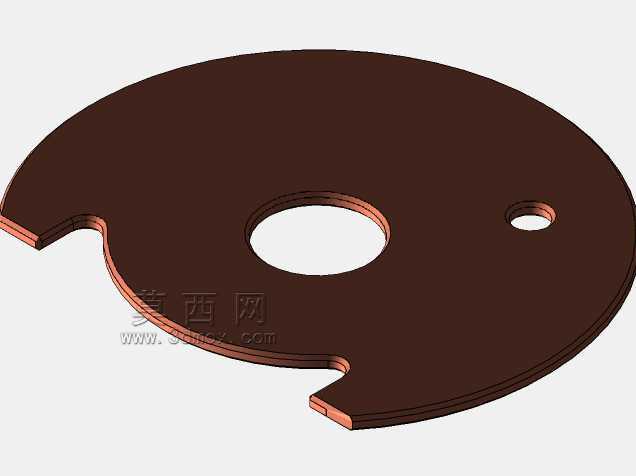

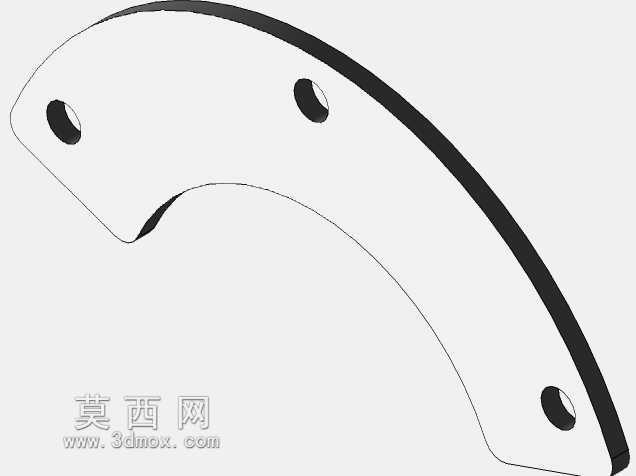

　　从安装边界来看，这套增压器的涡轮端进气法兰直接对接发动机排气歧管出口，法兰面的螺栓孔位完全匹配对应排量发动机的排气歧管接口尺寸，安装时需要在法兰面加装耐高温金属密封垫，避免高温高压废气泄漏。压气机端出口通过橡胶软管对接发动机中冷器进气口，连接卡箍的位置预留了足够的安装空间，方便售后维护时拆装。中间轴承体的进油口采用标准螺纹接口，对接发动机主油道的供油管路，回油口采用法兰连接结构，保证回油通畅无阻碍。增压器的整体固定支架集成在涡轮壳与中间壳体的连接位置，支架上的安装孔位做了长圆孔设计，可以抵消发动机工作过程中产生的振动与热胀冷缩位移，避免连接部位出现应力断裂。

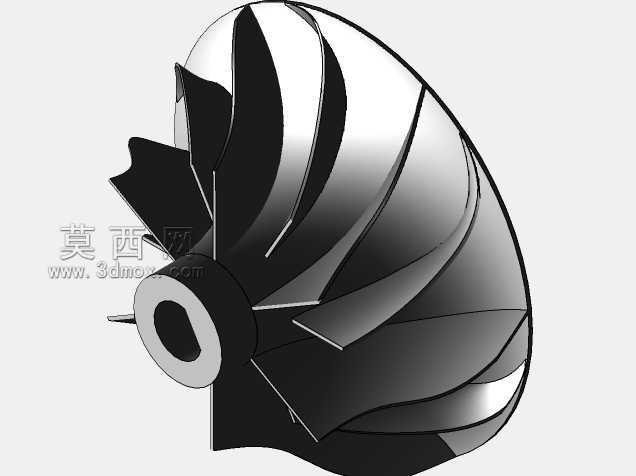

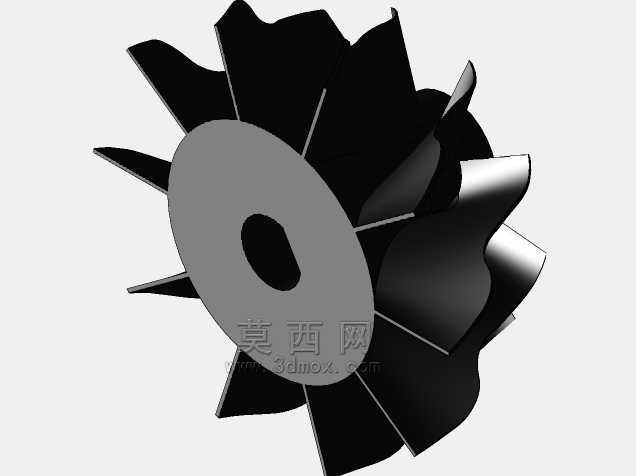

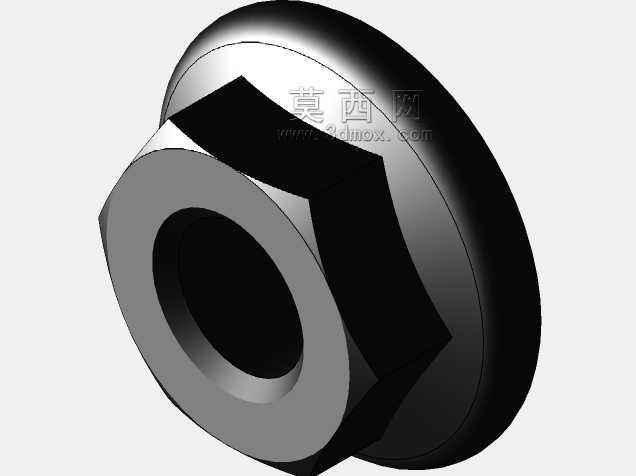

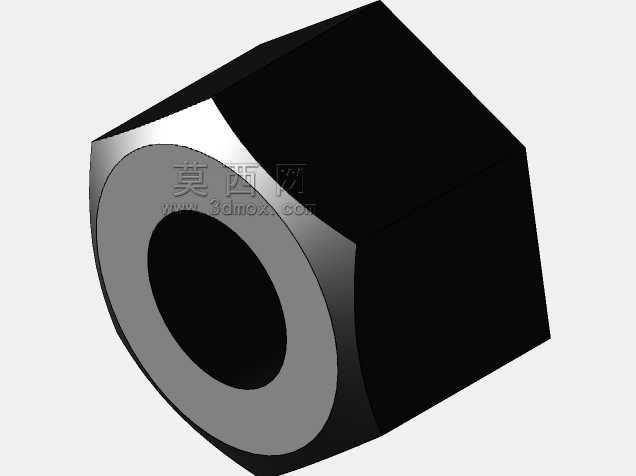

　　在实际建模过程中，所有曲面都按照实际铸造工艺的拔模角度做了处理，压气机叶轮与涡轮叶轮的叶片型线完全符合气动设计要求，叶片的前缘后掠角度、叶顶间隙都做了精准还原，能够直接用于后续的气动仿真分析或者装配干涉检查。各个连接部位的密封槽、定位止口的尺寸公差都按照行业通用标准设置，在做虚拟装配时可以完全模拟实际产品的装配顺序，先将转子轴与轴承组装到中间壳体内，再分别安装压气机壳与涡轮壳，最后锁紧卡箍与连接螺栓，整个装配过程不会出现干涉问题。对于从事动力系统匹配、发动机零部件设计的从业者来说，这套模型可以直接作为方案选型的参考，也可以在此基础上调整流道尺寸、叶轮参数来适配不同功率段的发动机需求，减少从零开始建模的重复工作量。
