钣金类支撑连接构件结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:372889
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计
  • 钣金类支撑连接构件结构设计

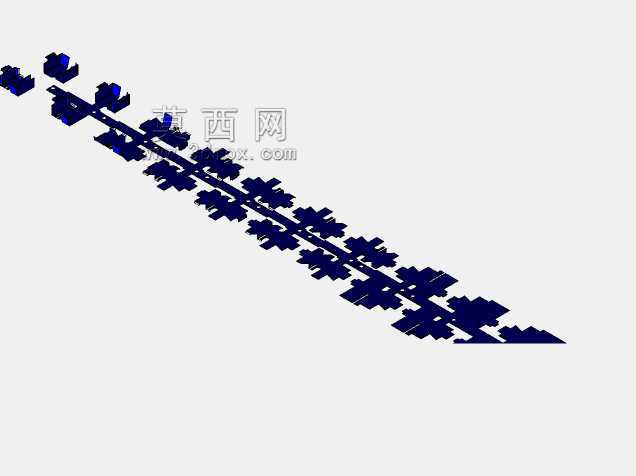

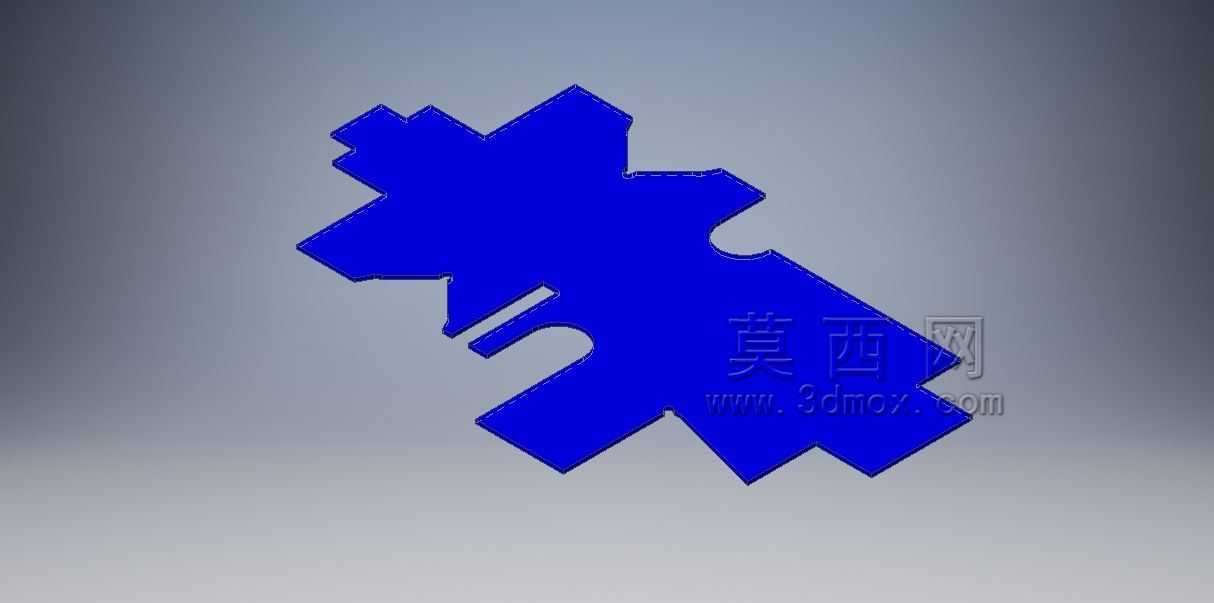

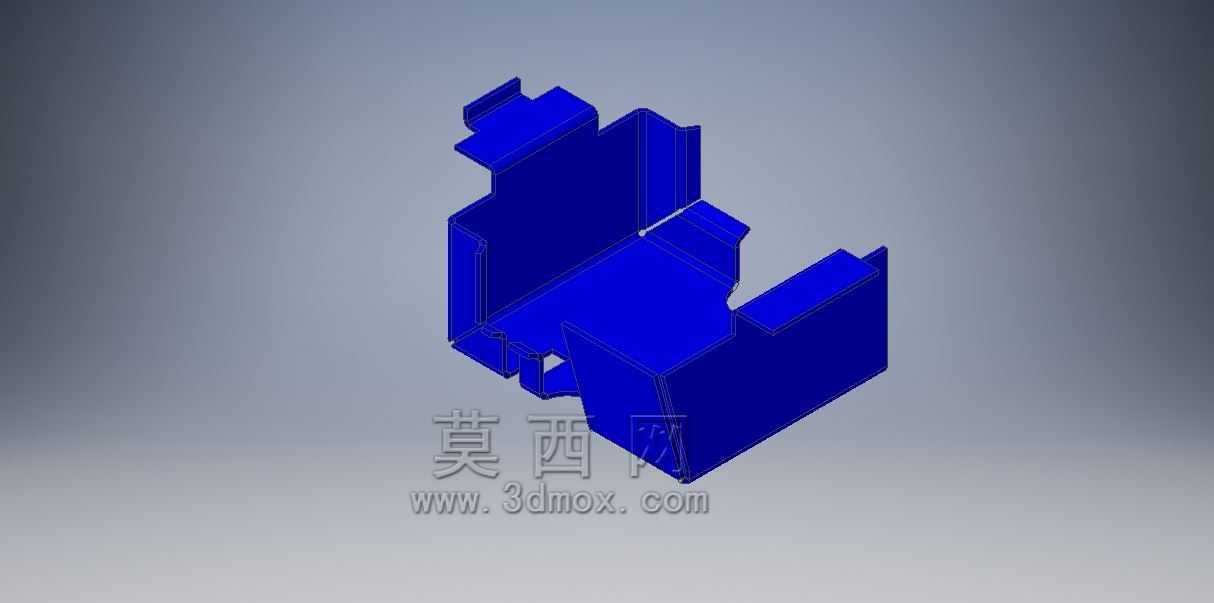

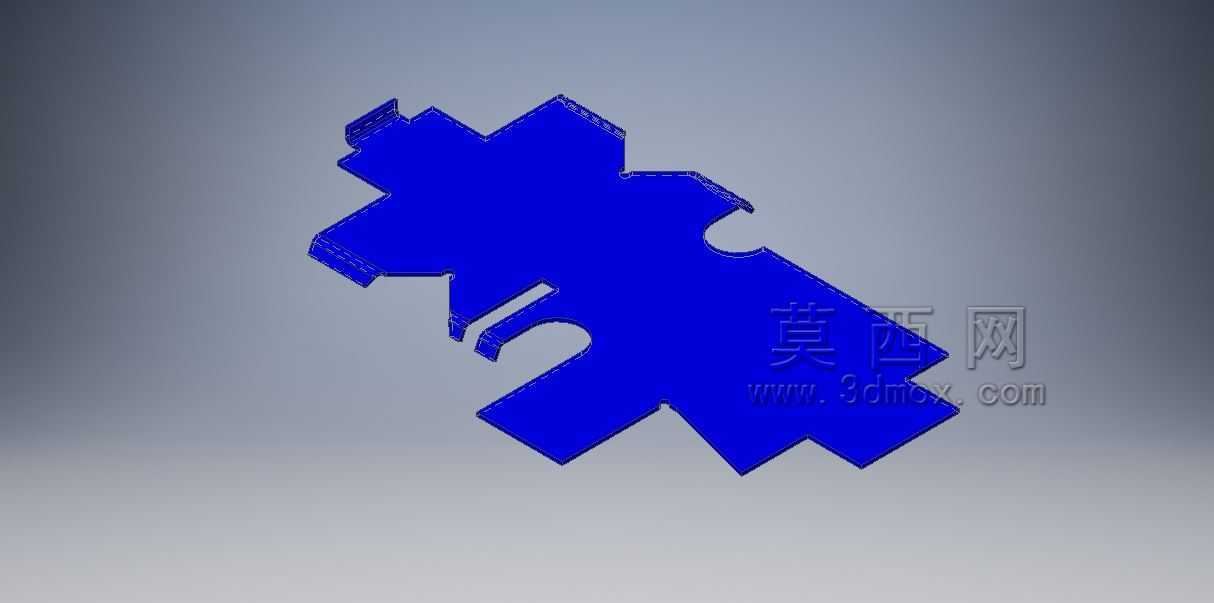

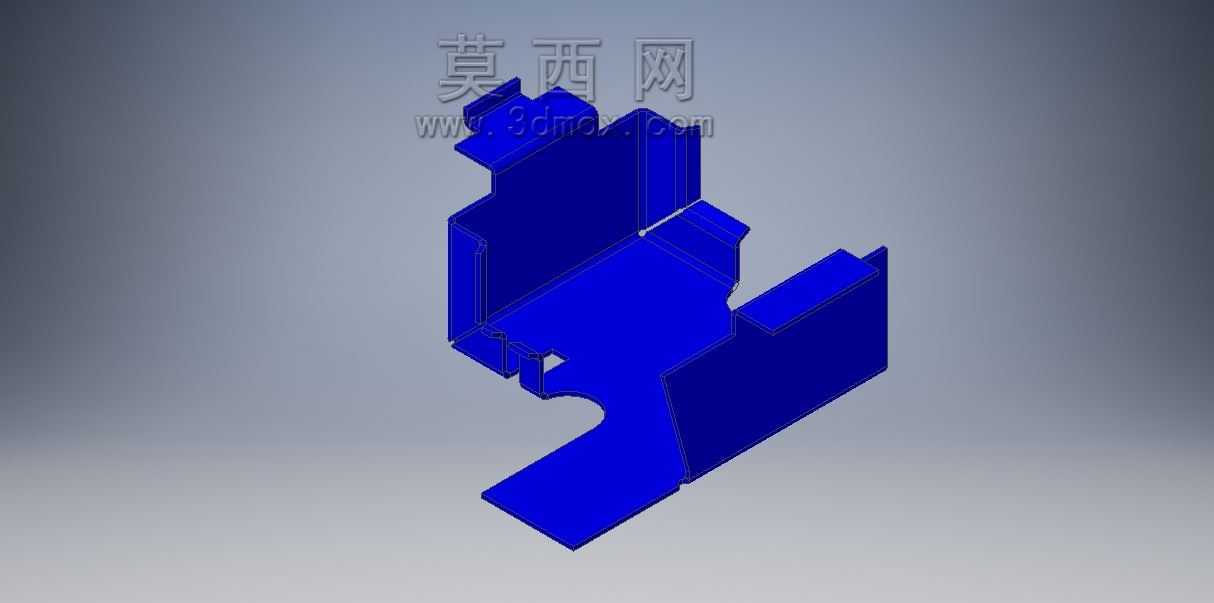

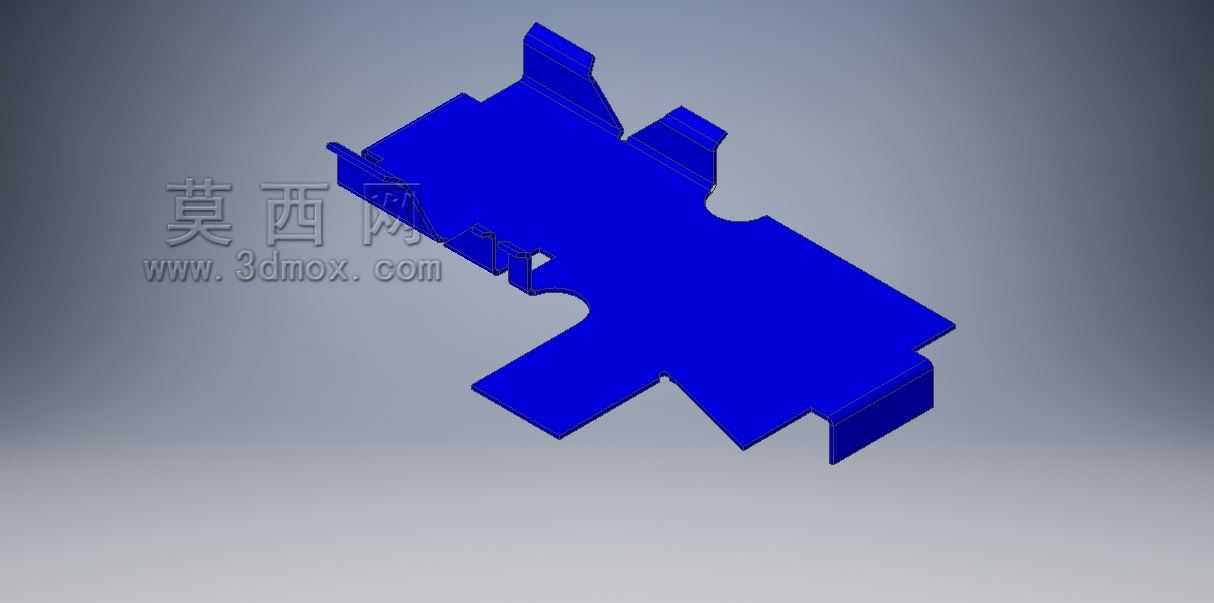

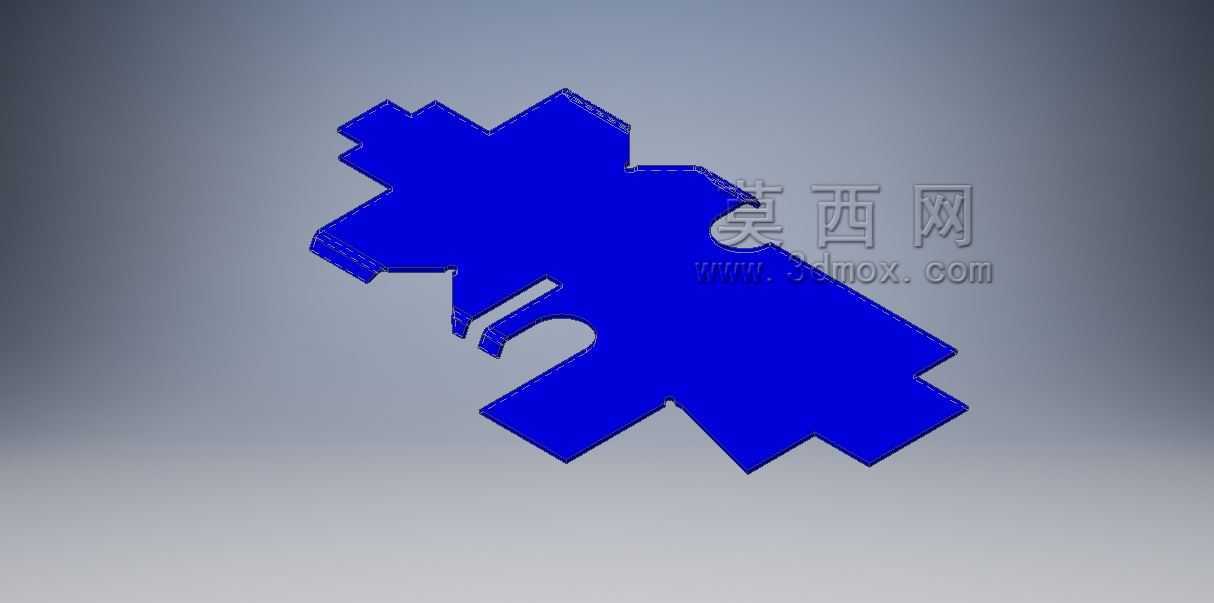

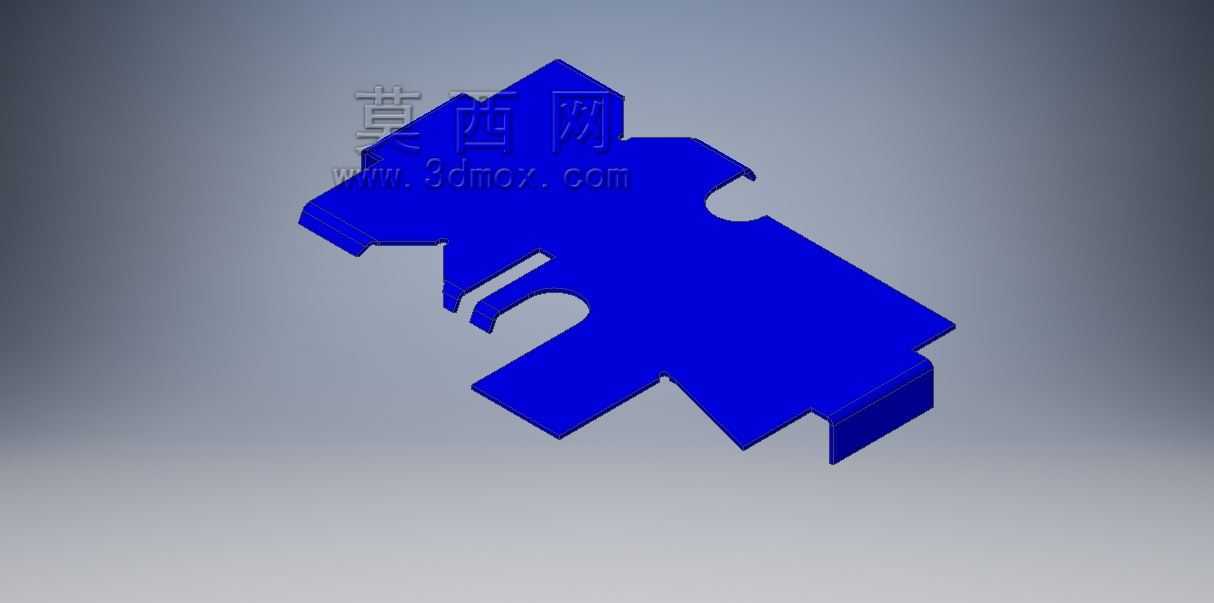

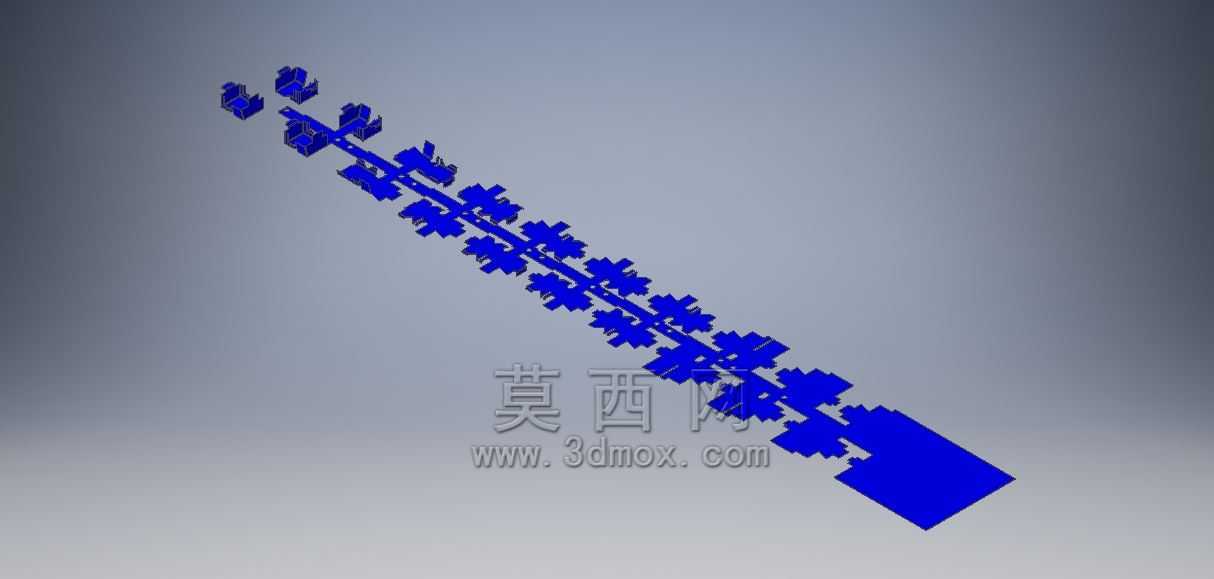

  这类钣金支撑构件在工业生产场景中主要承担长距离排布的管线、小型功能模组的承托与定位作用,常见于自动化生产线的侧边走线布局、电气柜内部的元件分层安装、输送设备侧边的辅助件固定工位,区别于型材拼接的支撑结构,这类一体化钣金折弯成型的构件不需要额外的拼接紧固件,在小载荷、长跨度的支撑场景下安装效率更高,整体一致性更好。从结构形态来看,构件采用等距排布的分叉式卡接位设计,每一组分叉结构都对应一个待固定部件的卡装点位,末端的平直安装板是整个构件的基准固定端,安装时先将末端平板通过螺栓或者拉铆固定在设备的基准安装面上,再顺着构件的延伸方向依次将待固定的管线卡扣、小型传感器座、轻量气动元件卡入对应的分叉卡槽内,不需要在每个固定点位单独钻孔打螺丝,

  能大幅减少现场装配的工序时长。设计这类构件的时候,首先要核算整体的悬臂载荷,因为整个构件从固定端向外延伸的长度较长,每一个卡点位的承重都要叠加到靠近固定端的截面位置,所以靠近固定端的几个分叉单元的折弯边做了加宽处理,提升截面的抗弯曲模量,避免长期承重出现下挠变形;而远离固定端的点位因为承重叠加量小,分叉结构的尺寸可以适当收窄,在保证结构强度的前提下减少钣金材料的用量,降低整体重量。构件上的每一个卡接分叉都做了向内的收边折弯,一方面是消除钣金裁切后的锐边,避免安装时划伤操作人员或者破坏待固定部件的外层护套,另一方面收边形成的双层钣金结构能提升单个卡点位的夹持刚度,卡入部件后不会因为设备运行的振动出现松脱。从安装边界来看,

  这类构件的固定端平板需要贴合在平整的安装基准面上,安装面的平面度误差不能超过1mm/m,否则固定后构件会出现侧向偏移,导致后续卡装的部件对位不准;构件延伸方向的两侧需要预留至少15mm的操作空间,方便安装时按压卡入部件,后期维护拆卸的时候也有足够的操作余量。整个构件采用一体化钣金折弯工艺成型,不需要焊接工序,所有的折弯内角都做了R0.5的圆角处理,避免折弯处出现应力集中导致的开裂,表面没有额外的凸起结构,在设备内部排布的时候不会和周边的走线、运动部件产生干涉。实际应用中,这类支撑构件可以根据现场的安装长度需求,在末端的非卡位区域进行裁切调整,因为卡位单元是等距排布的,裁切后不会破坏剩余卡位的结构强度,适配不同尺寸的设备内部安装空间,

  相比定制长度的型材支撑,这类钣金构件的适配灵活性更强,不需要提前精准测量安装长度,现场可以根据实际排布情况做微调,在非标自动化设备的装配、老旧设备的线路改造场景中实用性很强。在结构校核的时候,要重点验证固定端安装孔的拉拔强度,因为整个构件的所有载荷最终都传递到固定端的两个安装点位,安装孔的位置做了翻边处理,提升孔位的接触面积,避免螺栓锁紧时压溃钣金板面,同时翻边结构也能提升孔位的抗剪切能力,在设备运行产生振动的工况下,不会出现固定孔开裂导致构件脱落的问题。每个卡位的开口尺寸都根据常见的管线卡扣、小型元件的安装座尺寸做了适配设计,开口处做了微小的外扩导向角,卡装的时候不需要精准对位,顺着导向角按压就能顺利卡入,降低现场装配的对位难度,即使是没有丰富装配经验的操作人员,也能快速完成部件的卡装固定。
