钣金类设备连接固定支撑支架结构

　　这类钣金支架在工业装配场景里的应用覆盖范围极广，小到小型自动化设备的内部走线固定、传感器安装支座，大到生产线旁的工装辅助定位、电气柜内部元件承托，都能见到同结构类型的构件身影。从实际使用需求出发，这类支架的核心作用是实现两个或多个独立构件之间的位置固定与载荷传递，既要保证被连接件的相对位置精度，又要承受设备运行过程中产生的振动、拉扯甚至轻微的冲击载荷，因此设计阶段对结构的刚性、安装适配性都有明确要求。

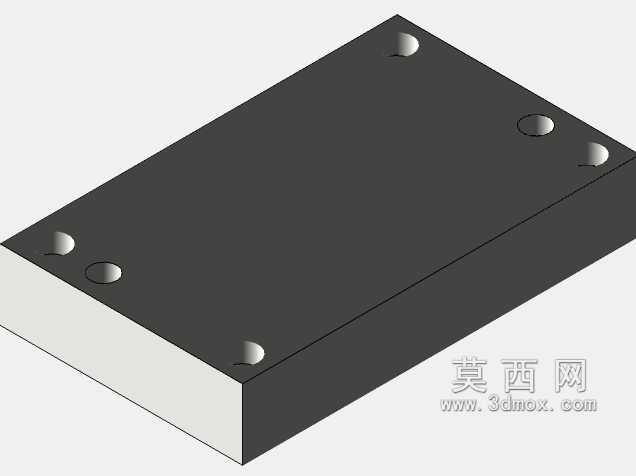

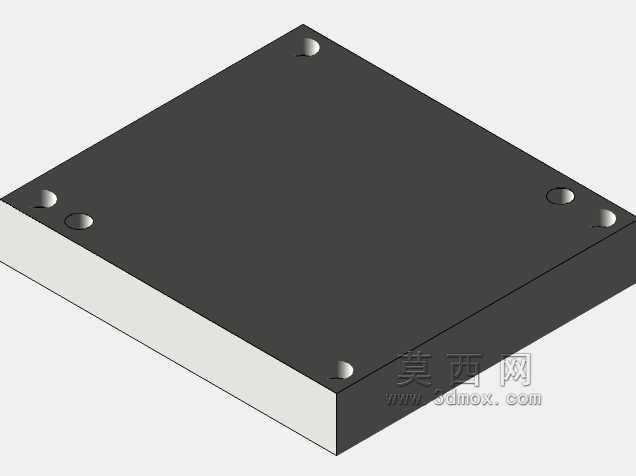

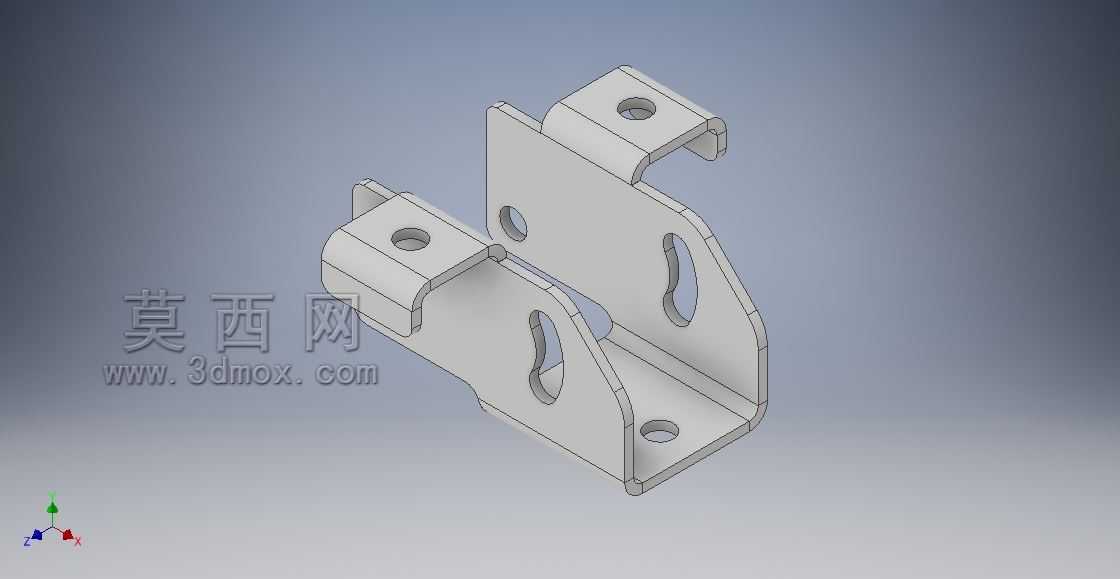

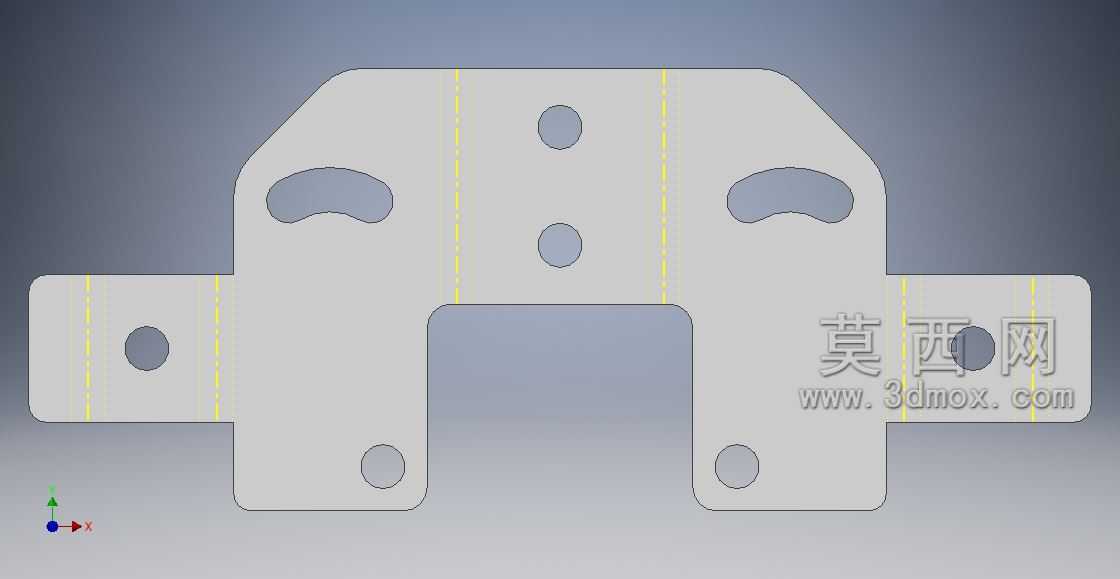

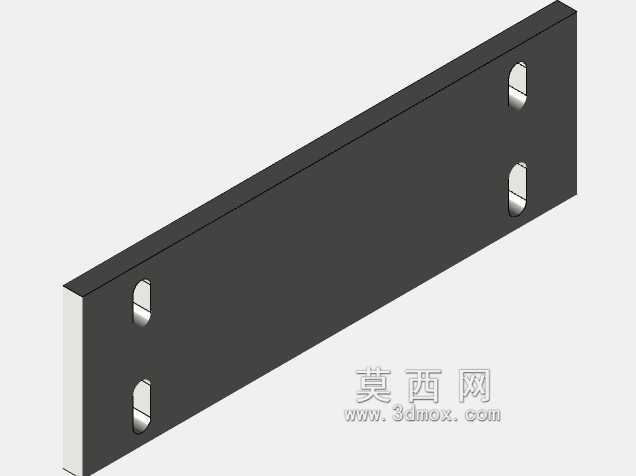

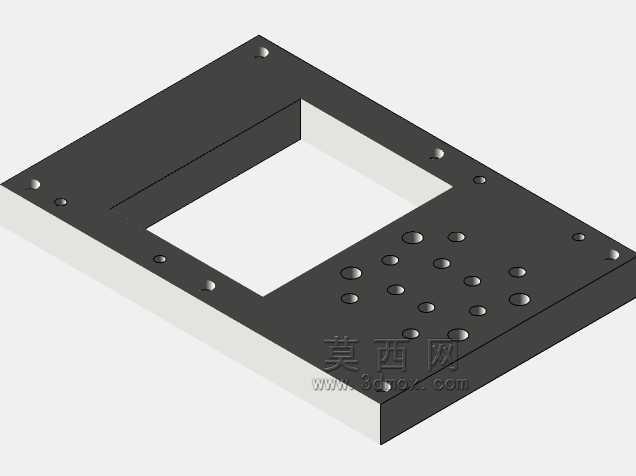

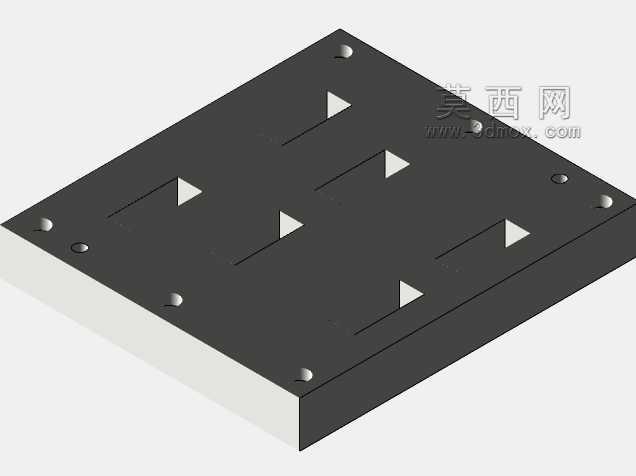

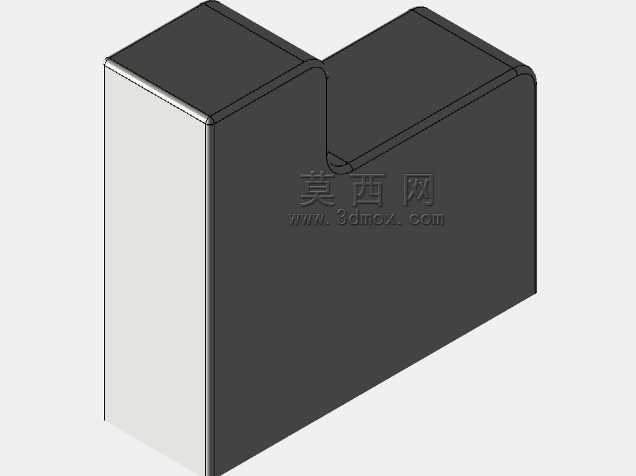

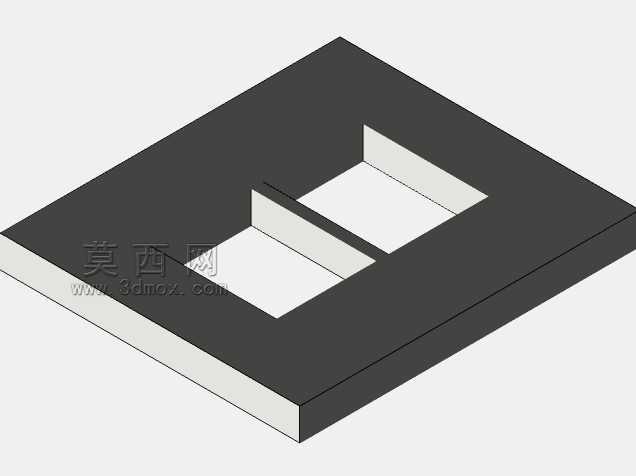

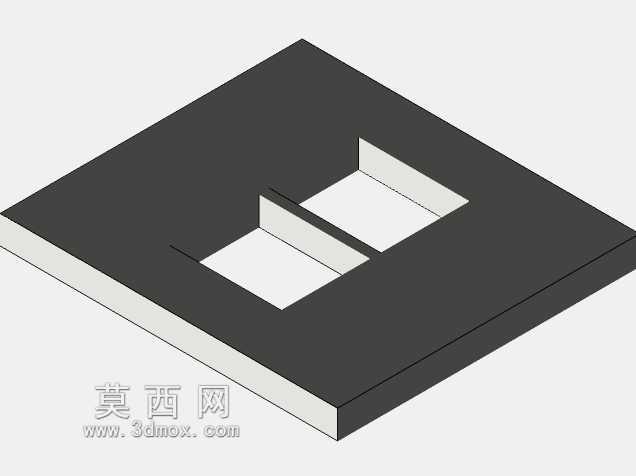

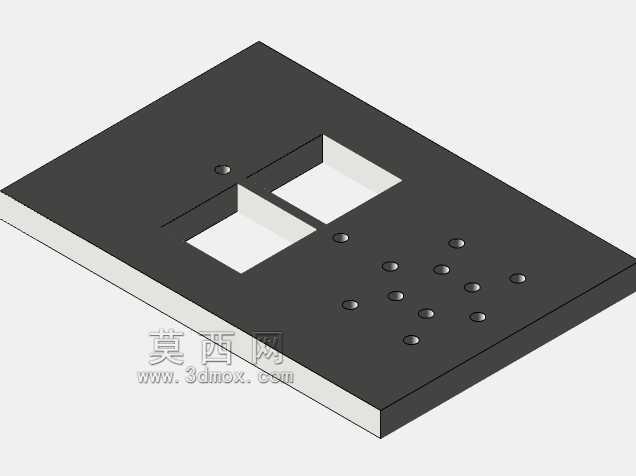

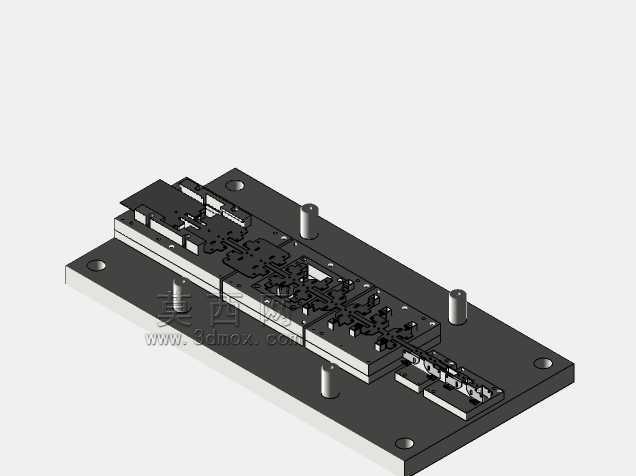

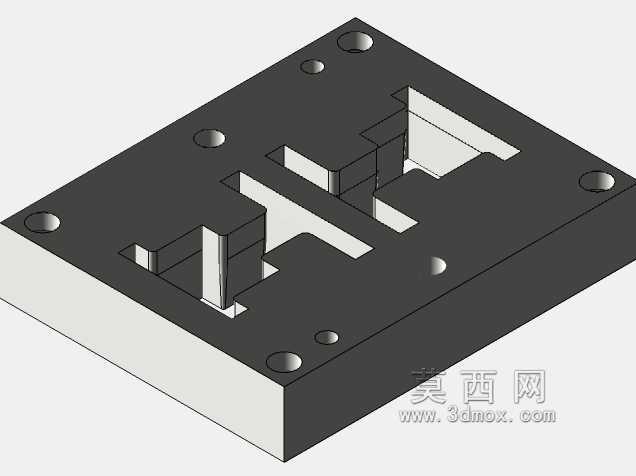

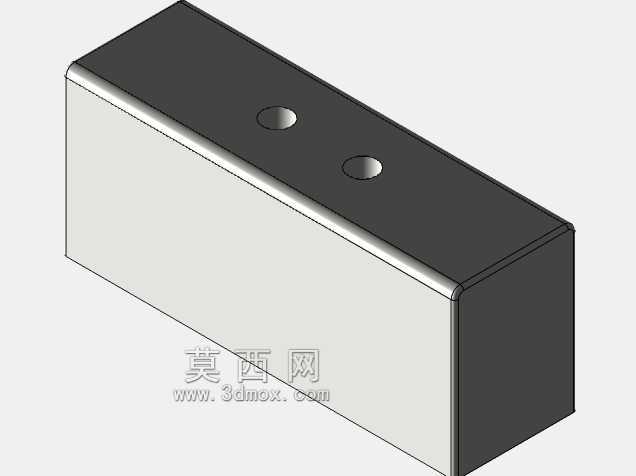

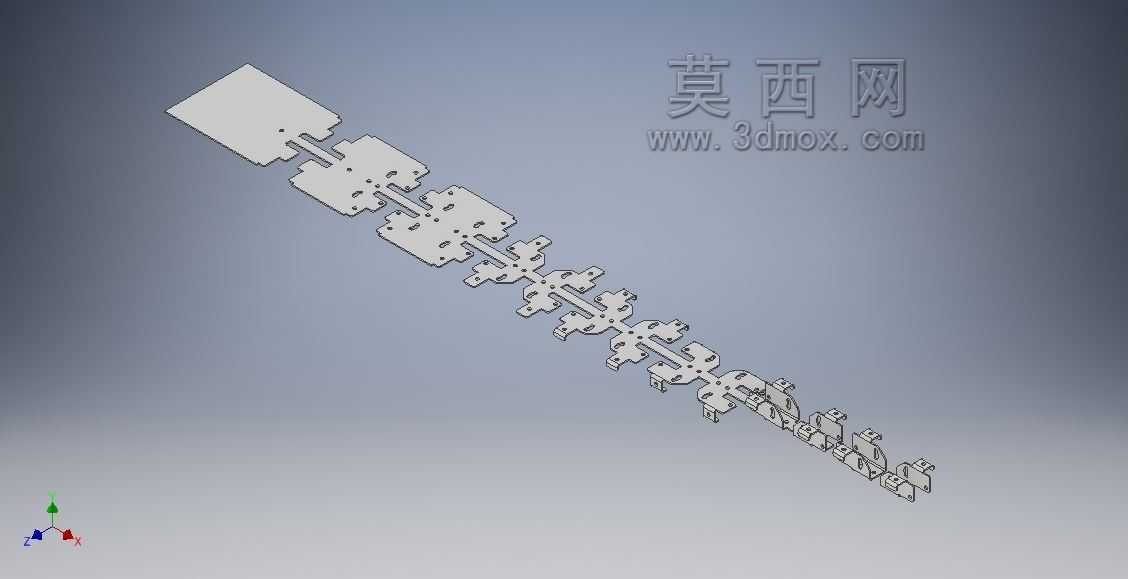

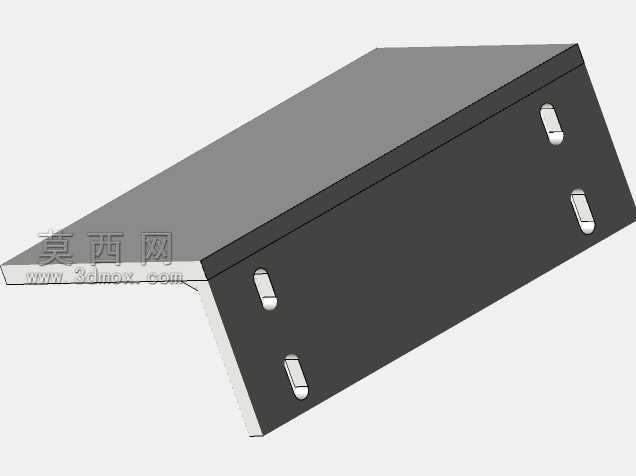

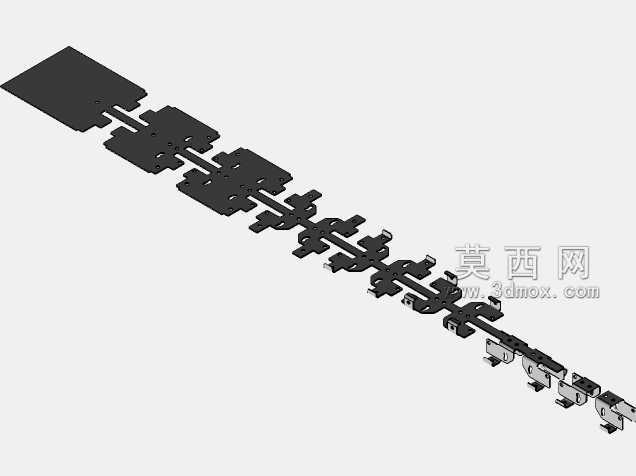

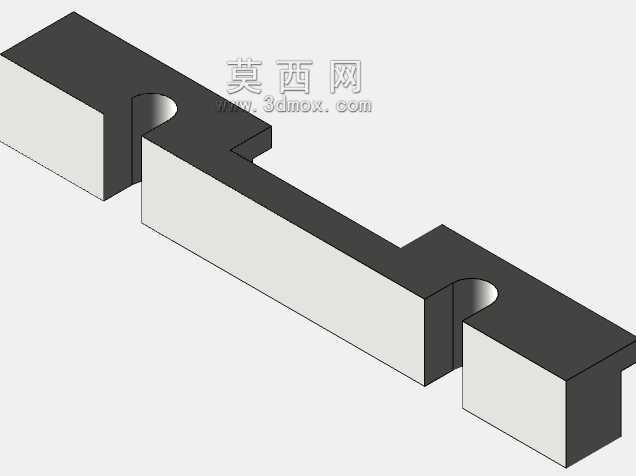

　　从结构设计思路来看，该支架采用一体化钣金冲压成型工艺，没有额外的焊接拼接结构，这一设计首先规避了焊接变形带来的平面度误差，同时减少了加工工序，批量生产时的一致性更容易控制。整体轮廓采用对称式布局，中间区域的U型开口是为了避让设备上的凸起结构，避免安装时出现干涉，两侧向外延伸的安装耳上预留的长圆孔，是为了适配安装时的位置微调需求——现场装配时很难保证安装孔位完全零误差，长圆孔可以提供一定的调节余量，降低装配难度。支架本体上分布的不同规格圆孔，分别对应不同的连接需求：中间竖向排列的两个圆孔用于主承载部位的螺栓紧固，两侧的月牙形槽孔用于快速挂装定位，安装时可以先将构件通过槽孔挂在预紧的螺栓上调整位置，再锁紧所有紧固件，大幅提升装配效率。

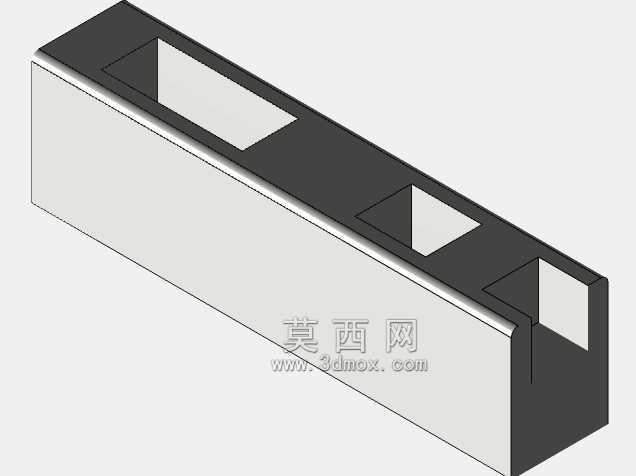

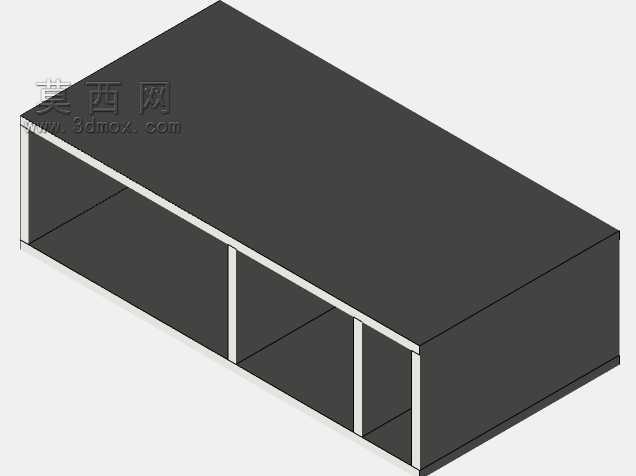

　　从安装边界来看，该支架的整体厚度根据实际承载需求可选1.5mm到3mm的冷轧钢板或者不锈钢板材，平面区域的平面度公差控制在0.2mm以内，保证安装后与被连接件的贴合度，避免出现局部应力集中。所有的孔位边缘都做了去毛刺处理，防止安装时划伤操作人员或者损坏配套的线缆、密封件。折弯部位的内R角根据板材厚度匹配对应的折弯半径，避免折弯处出现裂纹或者应力集中断裂的问题，折弯边的高度经过核算，既保证了支架整体的抗弯折强度，又不会因为边高过大占用过多的设备内部安装空间。

　　在实际选型应用时，需要根据实际承载的载荷大小确认板材厚度，如果用于承托较重的电气元件或者受力较大的传动部件，可以在支架的折弯背面增加加强筋结构，进一步提升结构刚性；如果用于有防腐需求的户外或者潮湿工况，可以选择镀锌板或者做表面喷塑处理，提升构件的防锈能力。这类支架的孔位布局可以根据实际安装需求做小幅调整，但核心的对称受力结构、避让开口、调节长孔的设计逻辑是通用的，既保证了安装的便捷性，又兼顾了结构强度与加工经济性，是小型设备装配领域非常典型的一类实用型钣金构件。
