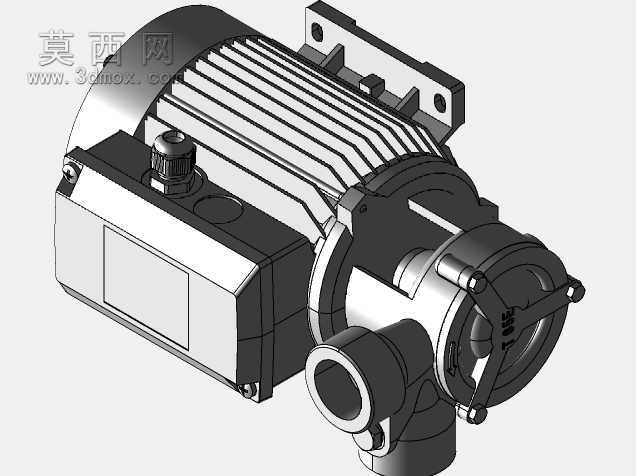

　　在民用建筑供水、暖通空调循环、工业冷却水输送这类常规流体输送场景里，直联式离心泵的选型占比一直不低，这类泵把电机和泵体做同轴直连设计，省去了联轴器、中间传动座这类冗余部件，整体轴向尺寸更紧凑，对安装空间的要求比带联轴器的长轴泵友好很多，尤其适合机房空间局促、设备排布密集的改造项目。这款Calpeda T65E的结构设计完全围绕紧凑安装、稳定运行两个核心需求展开，建模时先从动力端的电机部分入手，电机外壳采用带轴向散热筋的一体式铸造结构，散热筋沿电机筒体圆周均匀排布，筋条高度和间距经过匹配，既保证电机满负荷运行时的散热面积足够，又不会因为筋条过密导致积灰难清理，顶部的接线盒做了侧置抬高设计，避免泵体密封渗漏时液体顺着机壳流进接线腔，

　　接线盒的密封盖采用快拆螺栓固定，现场接线不用完全拆下螺栓就能开盖操作，适配现场维保的操作习惯。泵体端和电机端采用法兰直连的装配结构，同轴度靠止口配合保证，装配时不需要反复调整联轴器对中，现场更换机封或者叶轮的时候，拆开泵体端法兰就能直接抽出转子组件，不用挪动电机的安装固定位置，能大幅缩减现场维保的停机时间。泵的进出口采用径向侧进、轴向出的流道布局？不对，这款是端吸式结构，进口沿泵轴轴向正对叶轮中心，出口垂直向上布置，这种流道设计的水力损失更小，进口流道做了顺滑的锥度收缩，能让流体均匀进入叶轮腔，减少进口紊流带来的气蚀风险，叶轮采用闭式结构，叶片做了后弯设计，匹配常规清水输送的水力参数，泵腔的密封腔位置预留了标准机封的安装位，

　　没有采用填料密封结构，避免运行过程中的滴漏问题，适配对环境整洁度有要求的楼宇机房场景。安装底座采用一体式铸造的脚座结构，脚座上的长条形安装孔预留了足够的调整余量，现场打膨胀螺栓固定的时候，允许泵组在轴向、径向有小范围的位置偏差，不用精准对齐孔位就能完成固定，脚座的承重面做了加厚处理，满负荷运行时的振动能通过底座均匀传递到安装基础，不会出现局部应力集中导致的机脚开裂问题。从安装边界来看，这款泵的整体宽度控制在电机外径加两侧接线盒、进出口法兰的尺寸范围内，轴向长度从电机尾端到泵体出口法兰端面的距离适配常规65口径管路的安装间距，进出口法兰的螺栓孔尺寸、密封面形式完全匹配对应压力等级的管路法兰标准，

　　现场配管的时候不需要额外做变径或者定制法兰转接件。在功能设计上，泵体顶部预留了排气螺塞，首次开机前拧开螺塞就能排净泵腔内的空气，不用额外加装排气阀，泵体底部预留了泄放螺塞，冬季停机或者长期不用的时候，能拧开螺塞排净泵腔内的存水，避免低温冻裂泵壳。建模过程中对所有配合面的公差做了匹配，电机轴和叶轮的配合采用过渡配合加键传动，保证扭矩传递可靠，机封的动环、静环配合面的粗糙度、同轴度要求都在模型里做了标注，实际加工装配时能直接参照模型的尺寸要求做精度控制，避免因为配合偏差导致的机封渗漏、叶轮扫膛问题。这类直联离心泵的设计核心是在保证水力性能的前提下尽可能压缩整体体积，同时兼顾现场安装、维保的操作便利性，这款模型完整还原了产品的所有外部结构、安装接口、装配关系，不管是做机房设备排布的BIM建模，还是做同类型泵的结构参考设计，都能直接提取对应的尺寸参数，不用再反复核对实物的安装边界。
