框式真空吸附工装承载平台结构

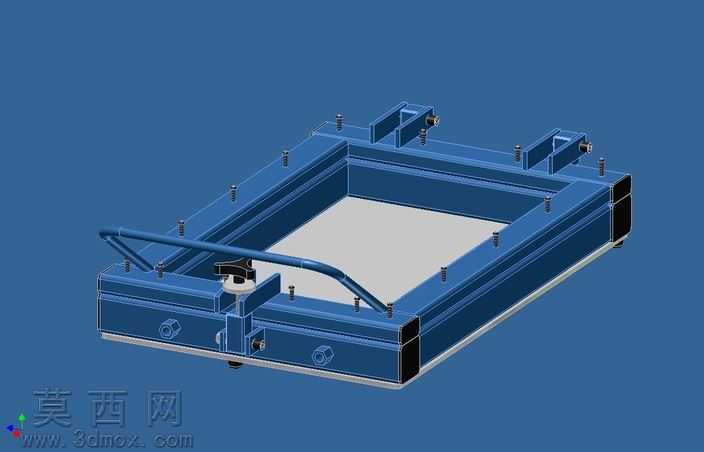

本作品为框式真空吸附工装承载平台，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械工装的设计规范，对每一处结构细节进行精准还原。整体采用矩形框式主体结构，主体框架选用高强度合金结构钢作为建模材质，渲染时赋予深蓝色金属漆面质感，表面做哑光金属处理，还原工业工装的真实漆面效果，框架边缘做倒角过渡处理，避免尖锐棱角带来的安全隐患。框架上表面均匀布置多组定位锁紧螺栓，用于固定待加工的板材类工件，螺栓建模时还原了外螺纹细节与六角头部结构，材质设定为镀锌碳钢，渲染时呈现亮银色金属光泽，与深蓝色框架形成清晰的视觉区分。框架一侧设置弧形操作扶手，扶手采用圆管弯折成型，建模时还原了管材的弯折弧度与连接固定座结构，扶手表面做防滑磨砂处理，方便操作人员推移调整工装位置，扶手旁设置手动锁紧阀件，用于控制真空气路的通断，阀件建模还原了手柄操作结构与阀体接口细节。框架侧面布置多组真空接口与气路通道，内部预留真空腔室结构，建模时对腔室的密封结构做了细节呈现，侧边设置黑色密封缓冲胶条，胶条采用橡胶材质，渲染时呈现哑光黑色弹性质感，保证工作时与工件贴合形成密封真空腔，实现对平板类工件的稳定吸附固定。框架底部设置可调支撑脚结构，用于调整平台的水平度，支撑脚采用螺纹调节结构，建模时还原了调节螺纹与防滑脚垫细节。整体设计思路围绕平板类工件的加工装夹需求展开，兼顾结构刚性、操作便捷性与密封可靠性，通过合理的结构布局，在保证工装整体承重能力的同时，尽可能降低整体重量，方便产线内的转运调整，建模过程中对各零部件的装配关系做了精准约束，可直接用于工程出图与后续的加工生产参考，渲染时采用工业蓝背景，突出工装主体的结构层次，各部件材质区分清晰，能够直观呈现产品的结构特点与功能属性。
