汽车窗口导轨性能测试试验台架结构

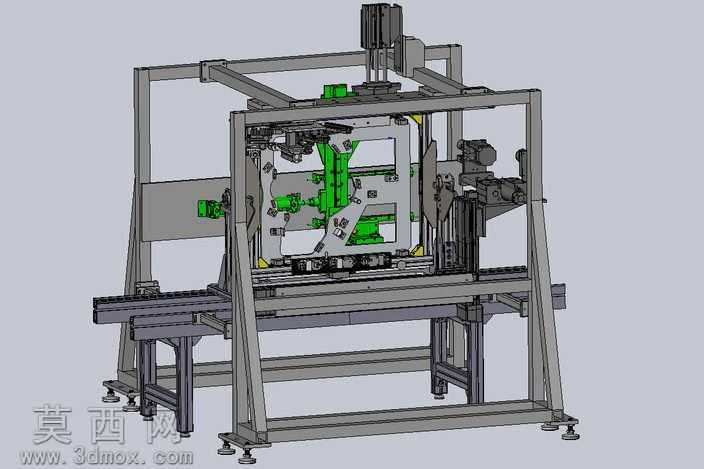

该三维模型为汽车窗口导轨专项性能测试试验台，整体采用框架式承载结构设计，建模过程中优先保证各功能模块的装配逻辑与实际工装的安装顺序完全匹配，从底部的可调支撑脚、型材焊接主框架，到中部的工件定位装夹单元、多维度加载执行机构，再到顶部的驱动安装位，所有零部件的配合公差、安装孔位、连接结构均按照实际工业测试设备的设计规范完成建模。模型渲染阶段区分了不同功能部件的材质属性：主承载框架采用哑光喷塑钢材材质，定位夹具部分做了发黑处理的金属质感，加载执行组件的运动部件做了亮面金属区分，待测工件安装位采用醒目的绿色标识，便于快速识别装夹区域，所有材质的粗糙度、反光度参数均贴合实际工业设备的表面处理工艺，渲染效果能够清晰呈现设备的层级结构与功能分区。结构设计上，该试验台采用模块化布局，底部框架预留了输送线对接位，可兼容流水线式的工件上下料流程；中部装夹单元设置了多组可调定位块，能够适配不同规格的汽车窗口导轨工件，保证装夹定位的重复精度；加载机构集成了多方向的运动模拟组件，可复现车窗导轨实际使用过程中的升降受力、侧向偏移、耐久循环等工况，同时预留了传感器安装位，可配套采集测试过程中的力值、位移、运行阻力等核心参数。设计思路围绕汽车零部件出厂检测的实际需求展开，在保证测试功能覆盖完整性的前提下，优化了框架的受力结构，减少冗余材料的使用，同时兼顾设备的操作维护空间，各运动模块均预留了检修拆装的操作余量，定位夹具的快换结构设计可缩短不同型号工件的换型调试时间，整体结构既满足测试精度的刚性要求，也兼顾了工业现场使用的实用性与便捷性，完整还原了专用汽车部件测试工装的设计逻辑与结构细节。
